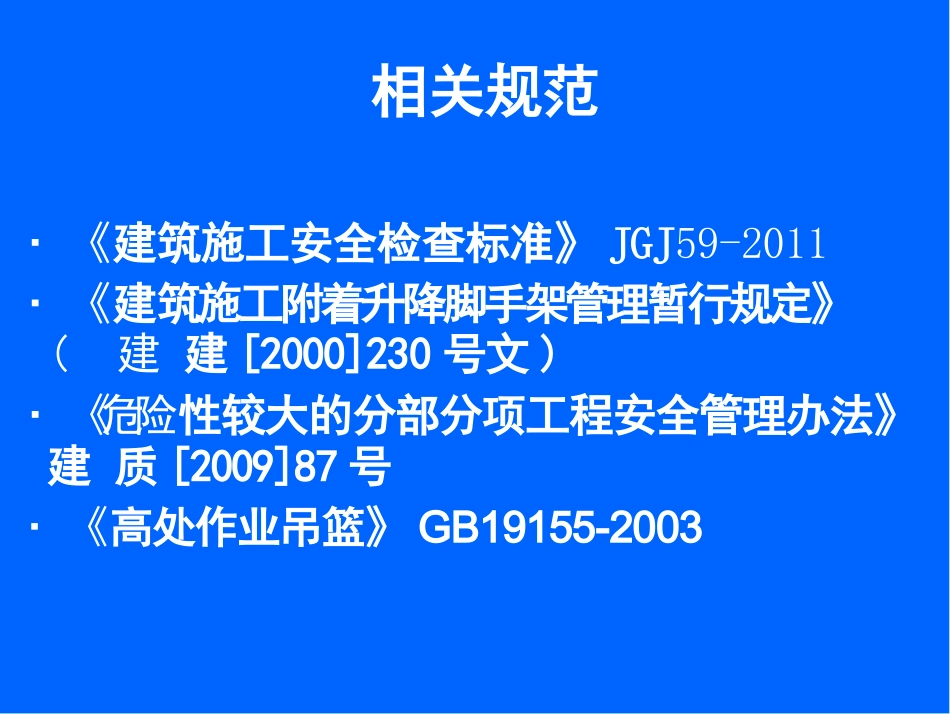

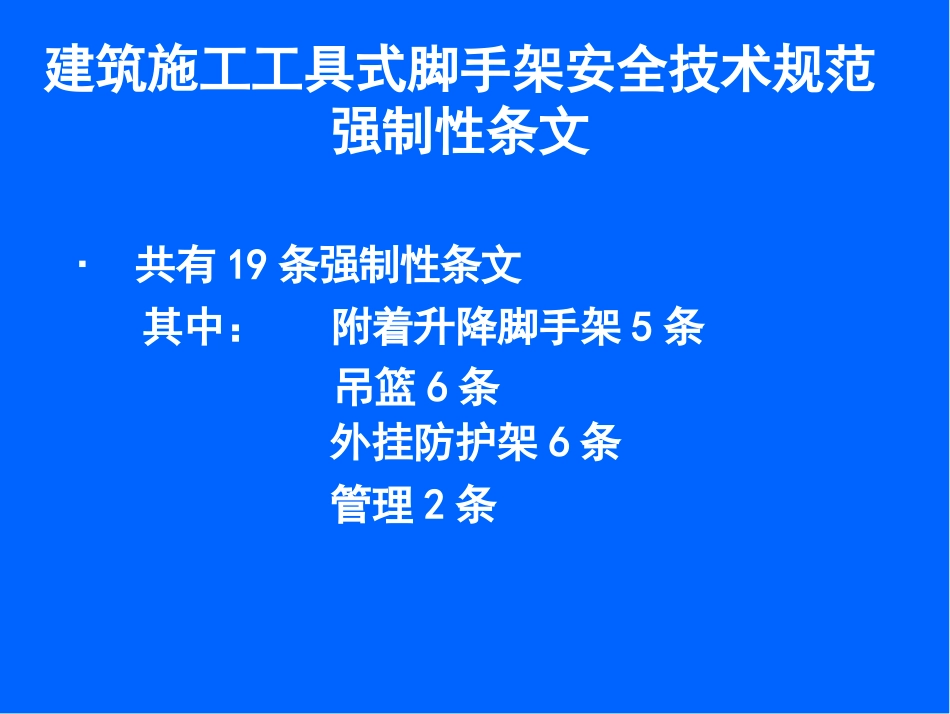

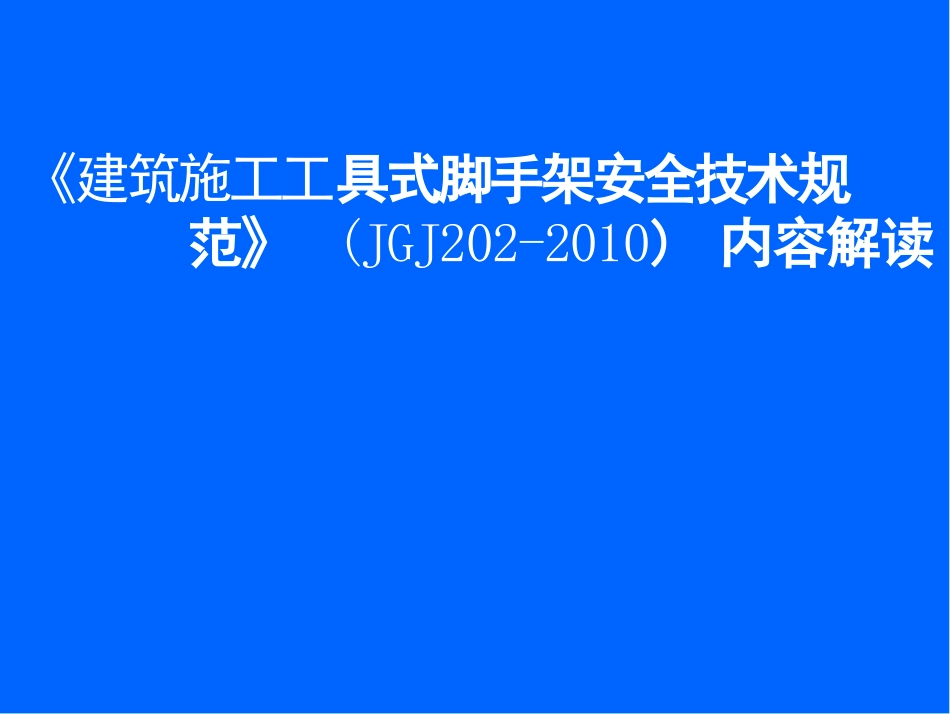

《建筑施工工具式脚手架安全技术规范》(JGJ202-2010)内容解读建筑施工工具式脚手架安全技术规范强制性条文·共有19条强制性条文其中：附着升降脚手架5条吊篮6条外挂防护架6条管理2条相关规范·《建筑施工安全检查标准》JGJ59-2011·《建筑施工附着升降脚手架管理暂行规定》(建建[2000]230号文)·《危险性较大的分部分项工程安全管理办法》建质[2009]87号·《高处作业吊篮》GB19155-2003《建筑施工工具式脚手架安全技术规范》JGJ202-2010中的工具式脚手架在形式上分为：附着式升降脚手架、高处作业吊篮、外挂防护架、三类。附着式升降脚手架附着式升降脚手架又称爬架，是仅搭设一定高度并附着于工程结构上，依靠自身的升降设备和装置，随工程施工逐层爬升或下降的外脚手架。它适用于建筑物立面简单、高度较高的情况。效率高，经济性好。附着式升降脚手架的组成·竖向主框架和导轨·水平支承桁架·脚手架架体·附墙支座(吊点)·提升装置·同步控制装置·防倾覆装置·防坠落装置附着升降脚手架技术原理利用已浇筑的混凝土结构将脚手架和提升机构分别固定(附着)在结构上。升降操作前解除结构对脚手架的约束，通过提升机构升降脚手架到位。利用附墙支座将脚手架固定在结构上。下次升降前，解除结构对升降机构的约束，将其安装在下次升降需要的位置，将提升机构和脚手架连接，解除结构对脚手架的约束，完成升降。使用状态下，脚手架依靠附墙支座的固定和提升机构的连接保证安全。升降状态时，脚手架依靠提升机构和防坠装置保证安全。安装架体上移吊点拉结放松固定提升提升装置装置预紧提升拆除架体装置放松拉结准备架体拉结提升提升附着升降脚手架分类·按组架构造分：单片式、整体式·按提升动力分：电动、手动、液压·按结构构造分：单片主框架、双片主框架·按提升受力状态分：偏心提升、中心提升中心提升1.架体；2.导向装置；3.导轨；4.穿墙螺栓；5.承力架拉杆;6.防坠装置；7.承力架；8.电动葫芦；9.底架拉杆；10.吊架；导轨立柱式升降脚手架偏心提升附着式升降脚手架的基本要求·架体结构高度不得大于5倍楼层高；·架体宽度不得大于1.2m;·直线布置的架体支承跨度不得大于7m,折线或曲线布置的架体，相邻二主框架支承点处架体外侧距离不得大于5.4m;·架体的水平悬挑长度不得大于2m,且不得大于跨度的1/2。·架体全高与支承跨度的乘积不得大于110m²。·架体悬臂高度不得大于架体高度的2/5和4m。·附着式升降脚手架必须在每个竖向主框架处设置升降设备，升降设备应采用电动葫芦或电动液压设备，单跨升降时可采用手动葫芦。·升降设备必须与建筑结构和架体有可靠连接；·固定升降动力设备的建筑结构必须安全可靠；·设置电动液压设备的架体部位，应有加强措施。·附着式升降脚手架必须安装防倾覆、防坠落和同步升降控制的安全装置。竖向主框架的结构构造·附着式升降脚手架的竖向主框架必须设置在附墙支座处。·竖向主框架应与架体等高。可为单片式或双片式，可以是整体结构或分段对接结构。结构形式可采用桁架或刚架等。架体节点采用焊接或螺栓连接。应能与水平支承桁架、脚手架方便、可靠的连接，并构成空间稳定结构。·当采用中心提升方式时，双片竖向主框架在吊装悬挑梁行程范围内的内侧连系水平杆无法设置，此部分截面应采取加固措施保证其刚度。·竖向主框架内侧应设有导轨。水平支承桁架的结构构造·水平支承桁架设置在相邻竖向主框架底部之间。其宽度与主框架相同，高度不宜小于1.8m,由双片桁架组成，用于支承上部的脚手架。·水平支承桁架各杆件的轴线应汇交于节点，并宜用节点板连接，节点板的厚度不得小于6mm。·桁架弦杆宜采用通长杆件，或于跨中设一个拼接接头。各节点应采用焊接或螺栓连接。·桁架斜腹杆宜设计成拉杆。·内、外排桁架的上、下弦平面内均应设置杆件连成桁架，各节点应采用螺栓连接。·水平支承桁架与竖向主框架的连接应采用铰接，各杆件轴线应交汇；也可将水平支承桁架放入竖向主框架底端框中。水平支承桁架主框架1中间框架横杆斜杆4500提升滑轮组件1500竖向主框架之间的脚手架·脚手架设置在相邻竖向主框架之间，可采用各种脚手架形式。如采用扣件式钢管...
