室外电缆井及电缆沟专项现场施工方法VIP免费

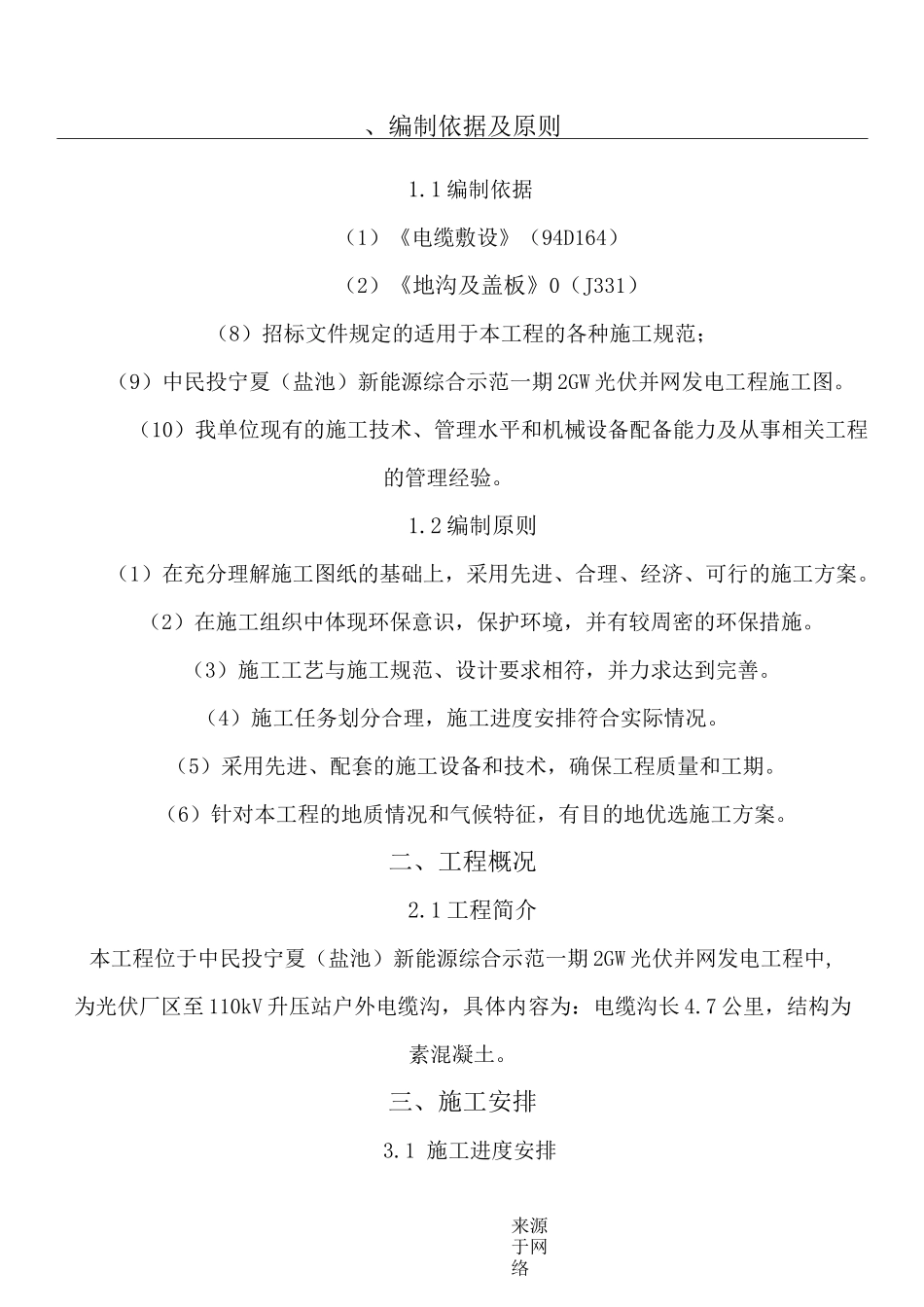

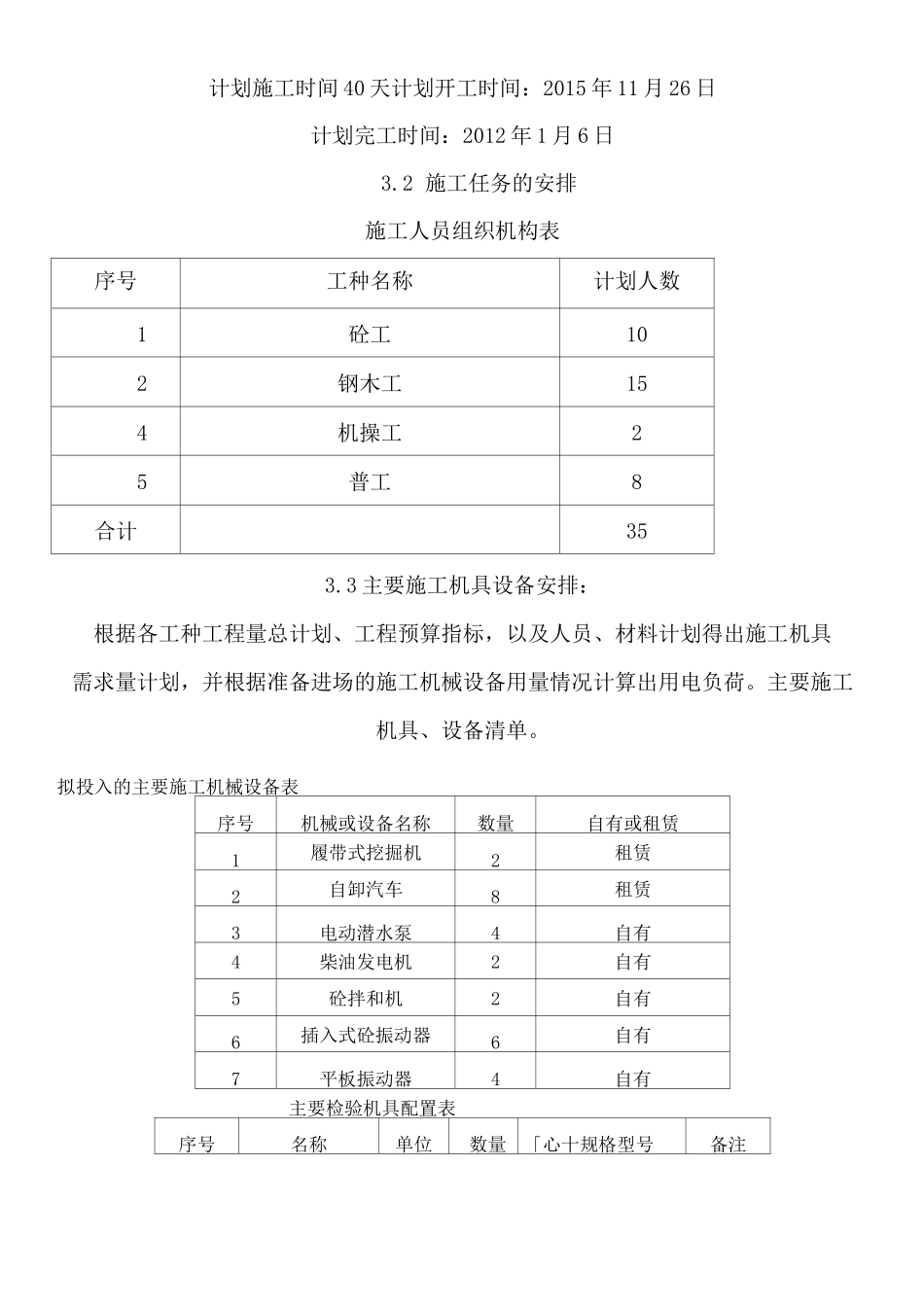

来源于网络、编制依据及原则1.1编制依据（1）《电缆敷设》（94D164）（2）《地沟及盖板》0（J331）（8）招标文件规定的适用于本工程的各种施工规范；（9）中民投宁夏（盐池）新能源综合示范一期2GW光伏并网发电工程施工图。（10）我单位现有的施工技术、管理水平和机械设备配备能力及从事相关工程的管理经验。1.2编制原则（1）在充分理解施工图纸的基础上，采用先进、合理、经济、可行的施工方案。（2）在施工组织中体现环保意识，保护环境，并有较周密的环保措施。（3）施工工艺与施工规范、设计要求相符，并力求达到完善。（4）施工任务划分合理，施工进度安排符合实际情况。（5）采用先进、配套的施工设备和技术，确保工程质量和工期。（6）针对本工程的地质情况和气候特征，有目的地优选施工方案。二、工程概况2.1工程简介本工程位于中民投宁夏（盐池）新能源综合示范一期2GW光伏并网发电工程中,为光伏厂区至110kV升压站户外电缆沟，具体内容为：电缆沟长4.7公里，结构为素混凝土。三、施工安排3.1施工进度安排计划施工时间40天计划开工时间：2015年11月26日计划完工时间：2012年1月6日3.2施工任务的安排施工人员组织机构表序号工种名称计划人数1砼工102钢木工154机操工25普工8合计353.3主要施工机具设备安排：根据各工种工程量总计划、工程预算指标，以及人员、材料计划得出施工机具需求量计划，并根据准备进场的施工机械设备用量情况计算出用电负荷。主要施工机具、设备清单。拟投入的主要施工机械设备表序号机械或设备名称数量自有或租赁1履带式挖掘机2租赁2自卸汽车8租赁3电动潜水泵4自有4柴油发电机2自有5砼拌和机2自有6插入式砼振动器6自有7平板振动器4自有主要检验机具配置表序号名称单位数量「心十规格型号备注来源于网络四、电1水准仪台2DS-22经纬仪台23塔尺把23M4检测尺把21m5检测尺把22m6钢卷尺把210m7钢卷尺把43m8钢板尺把21m9水平尺把12m10水平尺把21m缆井沟施电缆沟井及过道路电缆沟：定位放线f沟槽开挖f垫层f模板安装f底板混凝土浇捣f电缆沟壁模板安装f混凝土浇捣f拆模f电缆支架安装f—5X50镀锌扁钢安装f电缆沟盖板覆盖。4.2工程测量测量控制是施工的根本，因此我们将根据《工程测量规范》和甲方、监理机构所提交的坐标点、高程点、《电缆沟定位图》进行施工控制网测量。对甲方、监理机构所提交的坐标点、高程点位进行复测，并对场区内的现状地面标高进行统一复测，建立场区平面控制网，绘制控制网桩位图，施工控制网桩位及测量资料须经各方审定签认后方可实施。4.3电缆沟施工本工程现场土质情况，采取人工配合机械严格按施工设计边坡进行，边坡为1：0.3，沟槽两侧留0.3m的操作面宽。若遇到周边环境较差不适合机械开挖的段面,采用人工进行开挖。在开挖过程中将开挖出的余土就近堆放，但堆放点距沟槽边不少于5米。沟底应按千分之三设置纵坡，并按照图纸要求设置集水井。电缆沟施工后沟槽不得长期停置，应及时回填以保证沟槽回填的质量。在沟槽施工时，开挖到设计标高，请设计人员、监理、业主现场验槽后，确保电缆沟基础达到设计要求。4.3.2定位放线和沟槽开挖根据设计总平面图布置的电缆沟坐标，利用已建立的全站平面及高程控制网用RTK进行投、分点定位并放出基坑开挖灰线和平面坐标轴线控制桩并兼作高程控制点（标出高程读数）。所有控制桩布设确定后应定期复核，以确保坐标和高程控制的准确。沟槽开挖用lm3反铲挖土机主挖，挖土时应由施工员跟机指挥。基底及边坡应留300mm余量辅以人工修挖，以确保基底和边坡的平直及平整。沟槽挖土时应由技术员用水准仪跟测，用顶部涂大红漆的小竹桩钉出标高控制桩，小竹桩布设间距为每1/m2点，确保基坑开挖标高符合设计图纸要求。在沟槽开挖过程中，如发现基坑底土质为回填土、松土或挖土过程中出现不明地4.1施工流下设施及发现土质不符设计要求时应立即停止挖土作业，及时向业主、设计、监理部门汇报，待上述部门作出书面的明确答复、妥善处理意见并实施后才能继续作业。沟槽开挖后及时进行垫层施工，垫层混凝土C15。垫层厚度根据电缆沟沟底排水坡度进行施工，确保沟底泄水一次施工完成，排水管道随垫层施工一起施工完成，...
