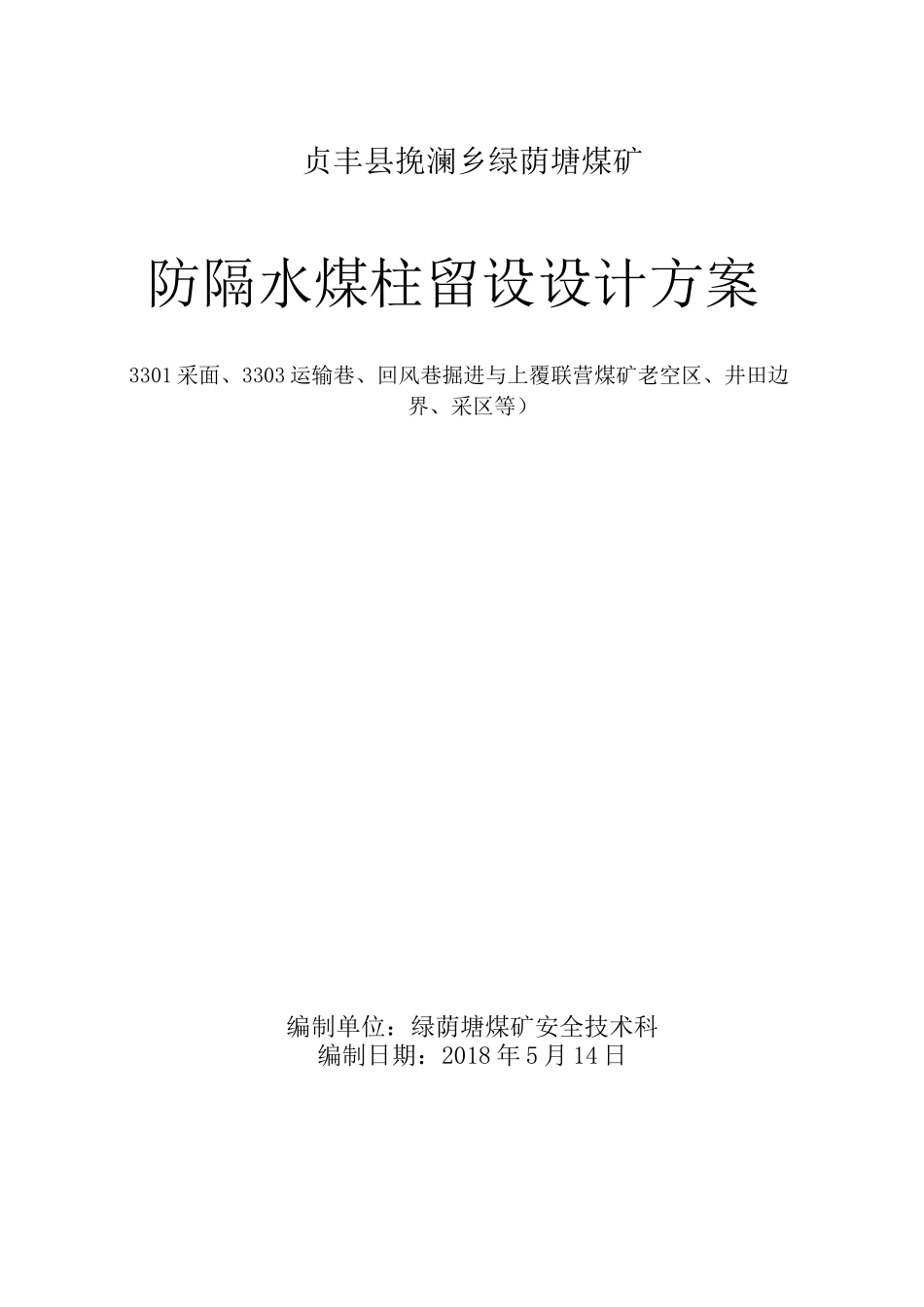

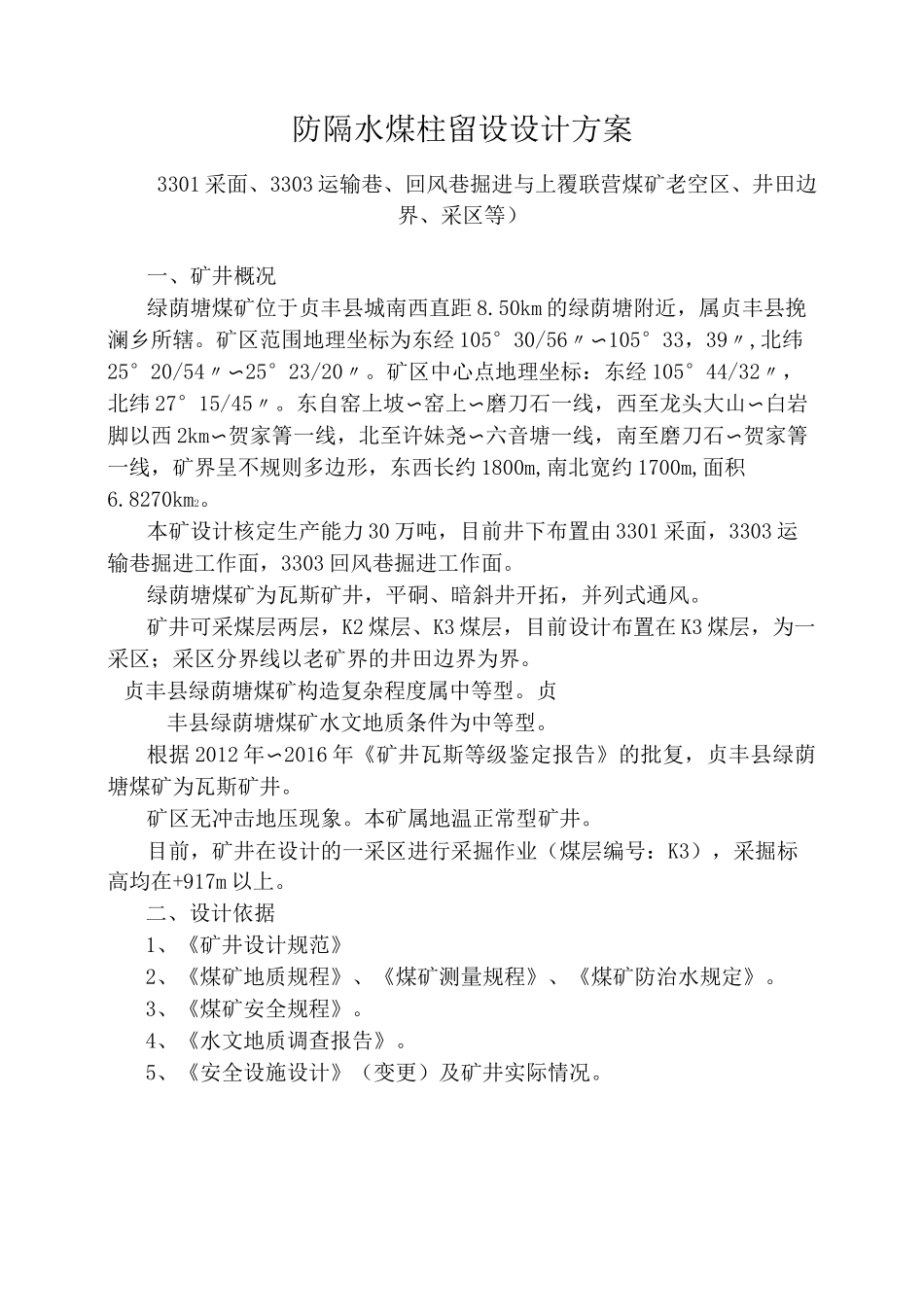

贞丰县挽澜乡绿荫塘煤矿防隔水煤柱留设设计方案3301采面、3303运输巷、回风巷掘进与上覆联营煤矿老空区、井田边界、采区等）编制单位：绿荫塘煤矿安全技术科编制日期：2018年5月14日防隔水煤柱留设设计方案3301采面、3303运输巷、回风巷掘进与上覆联营煤矿老空区、井田边界、采区等）一、矿井概况绿荫塘煤矿位于贞丰县城南西直距8.50km的绿荫塘附近，属贞丰县挽澜乡所辖。矿区范围地理坐标为东经105°30/56〃〜105°33，39〃,北纬25°20/54〃〜25°23/20〃。矿区中心点地理坐标：东经105°44/32〃，北纬27°15/45〃。东自窑上坡〜窑上〜磨刀石一线，西至龙头大山〜白岩脚以西2km〜贺家箐一线，北至许妹尧〜六音塘一线，南至磨刀石〜贺家箐一线，矿界呈不规则多边形，东西长约1800m,南北宽约1700m,面积6.8270km2。本矿设计核定生产能力30万吨，目前井下布置由3301采面，3303运输巷掘进工作面，3303回风巷掘进工作面。绿荫塘煤矿为瓦斯矿井，平硐、暗斜井开拓，并列式通风。矿井可采煤层两层，K2煤层、K3煤层，目前设计布置在K3煤层，为一采区；采区分界线以老矿界的井田边界为界。贞丰县绿荫塘煤矿构造复杂程度属中等型。贞丰县绿荫塘煤矿水文地质条件为中等型。根据2012年〜2016年《矿井瓦斯等级鉴定报告》的批复，贞丰县绿荫塘煤矿为瓦斯矿井。矿区无冲击地压现象。本矿属地温正常型矿井。目前，矿井在设计的一采区进行采掘作业（煤层编号：K3），采掘标高均在+917m以上。二、设计依据1、《矿井设计规范》2、《煤矿地质规程》、《煤矿测量规程》、《煤矿防治水规定》。3、《煤矿安全规程》。4、《水文地质调查报告》。5、《安全设施设计》（变更）及矿井实际情况。三、目前采掘活动存在的老窑及周边矿井开采情况矿井目前设计的一采区位于井筒西翼，采掘工作面布置在西翼的北侧，紧邻绿荫塘煤矿一采区K3煤层采矿权范围内外分布有两对煤矿井，北面为原老联营煤矿、西面为贵州黔越矿业有限公司贞丰县挽澜乡岔河联营煤矿，原老窑联营煤矿开采历史久远，老窑只是对近地表部分煤层进行小规模开采，多开采K3（现K3）煤层，现岔河联营煤矿为正常生产矿井,也在开采K2、K3煤层，对我矿现阶段采掘水害影响较大。采掘斜深50〜200m左右，均为独眼井，大部分因排水、通风困难而废弃。在近几年的整顿治理下，非法小煤矿及达不到生产规模和安全生产要求的小煤矿均已关闭，废弃的老窑及相邻联营煤矿对现目前我矿采掘水害影响较大，因此在采掘过程中必须严格制定防治水及探放水相关规定，落实各项防治水措施，设计并按照设计留足各类防隔水煤柱，特别是老联营煤矿的防隔水煤柱。三、防隔水煤柱设计方案在矿井可能受到水害威胁的地段留设一定宽度或高度的煤（岩）柱，用以堵截水源流入矿井巷道，这段煤（岩）柱称之为防水煤（岩）柱。1.防水煤（岩）柱的种类根据防水煤（岩）柱所处的位置，可以分成不同的种类。对于本矿井而言主要有：（1）断层防水煤柱；（2）井田边界煤柱；（3）小窑及采空区边界防水煤柱；（4）采区边界防水煤柱；2.防水煤（岩）柱的留设原则1）在有突水威胁但又不宜疏放（疏放会造成成本大大提高时）的地区采掘时，必须留设防水煤（岩）柱。2）防水煤柱一般不能再利用，故要在安全可靠的基础上把煤柱的宽度或高度降低到安全限度，以提高资源利用率。3）留设防水煤（岩）柱必须与当地的地质构造、水文地质条件、煤层赋存条件、围岩的物理力学性质、煤层的组合结构方式等自然因素密切结合，与采煤方法、开采强度、支护形式等人为因素互相适应。4）一个井田或一个水文地质单元的防水煤（岩）柱应该在它的总体设计中确定，即开采方式和井巷布局必须与各种煤柱的留设相适应，否则会给以后煤柱的留设造成极大的困难，甚至无法留设。5）在多煤层地区，各煤层的防水煤（岩）柱必须统一考虑确定，以免某一煤层的开采破坏另一煤层的煤（岩）柱，致使整个防水煤柱失效。6）在同一地点有两种或两种以上留设煤（岩）柱的条件时，所留设的煤（岩）柱必须满足各个留设煤（岩）柱的条件。7）对防水留设煤（岩）柱的的维护要特别严格，因为煤（岩）柱的任何一处被破坏，必将造成整个煤（岩）柱无效...
