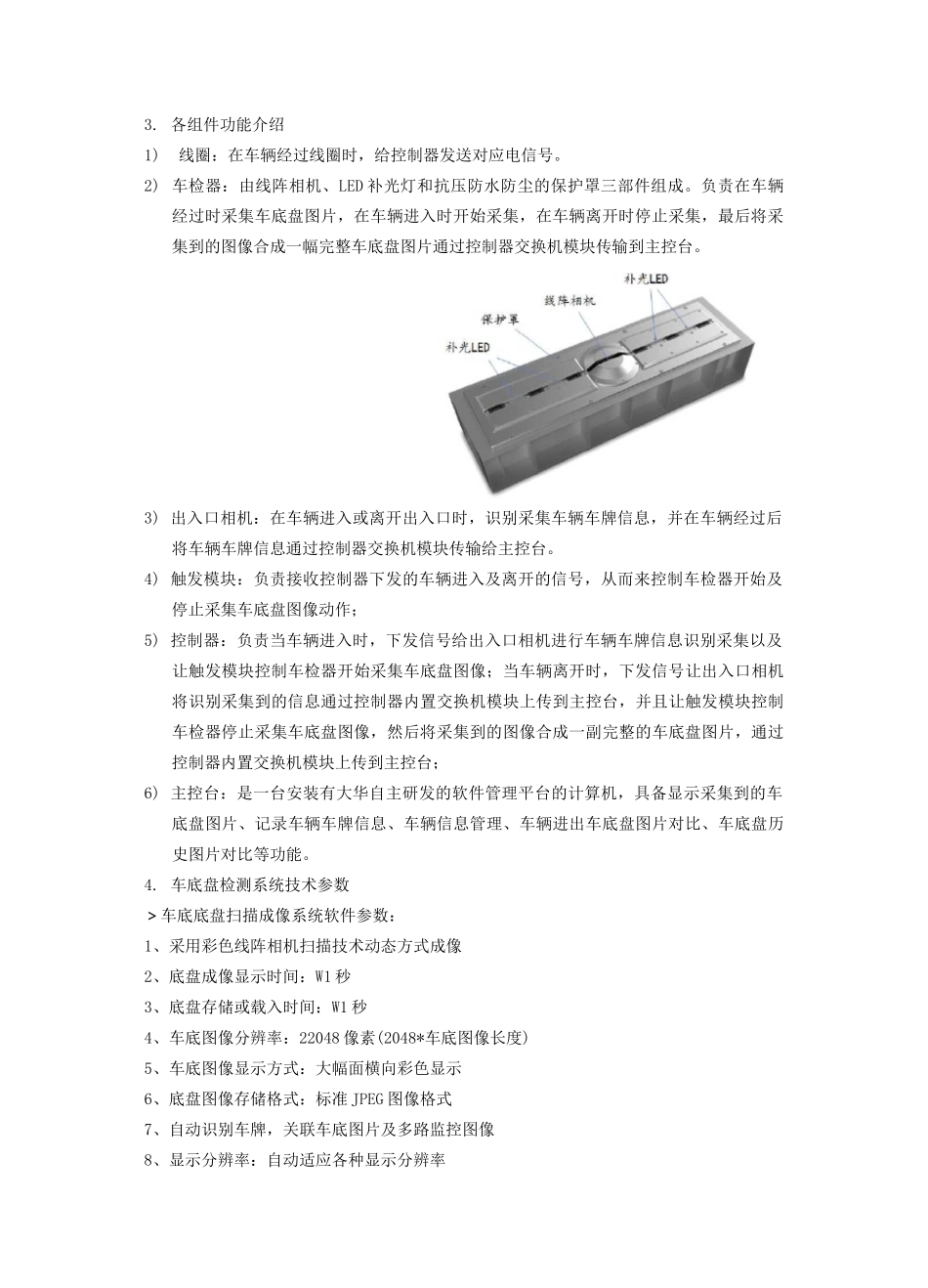

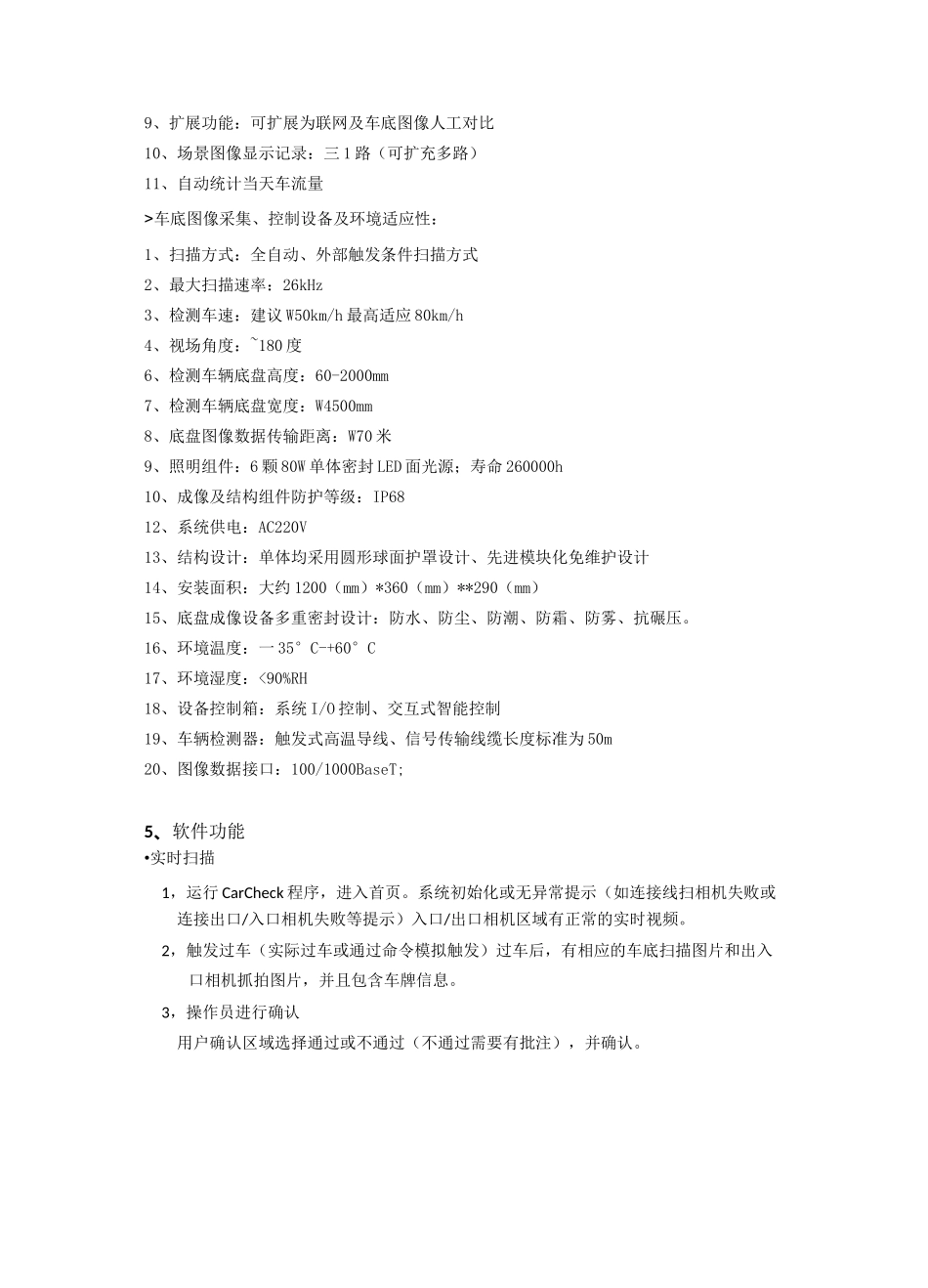

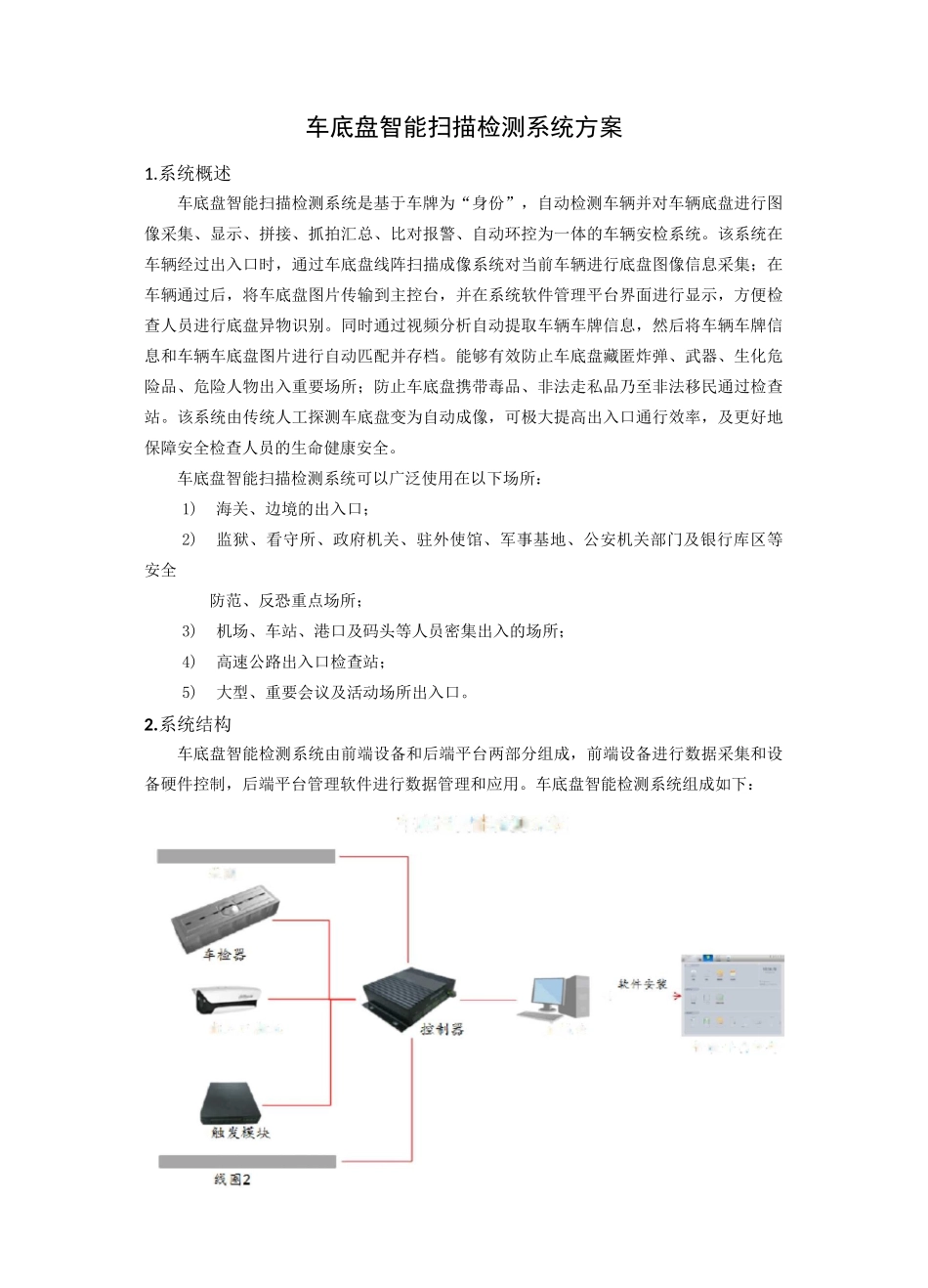

主控台出入谊相机车底盘智能检线圈1管珪平台软伴f—■■*a«WE里1M岂色空电巴旦车底盘智能扫描检测系统方案1.系统概述车底盘智能扫描检测系统是基于车牌为“身份”,自动检测车辆并对车辆底盘进行图像采集、显示、拼接、抓拍汇总、比对报警、自动环控为一体的车辆安检系统。该系统在车辆经过出入口时,通过车底盘线阵扫描成像系统对当前车辆进行底盘图像信息采集;在车辆通过后,将车底盘图片传输到主控台,并在系统软件管理平台界面进行显示,方便检查人员进行底盘异物识别。同时通过视频分析自动提取车辆车牌信息,然后将车辆车牌信息和车辆车底盘图片进行自动匹配并存档。能够有效防止车底盘藏匿炸弹、武器、生化危险品、危险人物出入重要场所;防止车底盘携带毒品、非法走私品乃至非法移民通过检查站。该系统由传统人工探测车底盘变为自动成像,可极大提高出入口通行效率,及更好地保障安全检查人员的生命健康安全。车底盘智能扫描检测系统可以广泛使用在以下场所:1)海关、边境的出入口;2)监狱、看守所、政府机关、驻外使馆、军事基地、公安机关部门及银行库区等安全防范、反恐重点场所;3)机场、车站、港口及码头等人员密集出入的场所;4)高速公路出入口检查站;5)大型、重要会议及活动场所出入口。2.系统结构车底盘智能检测系统由前端设备和后端平台两部分组成,前端设备进行数据采集和设备硬件控制,后端平台管理软件进行数据管理和应用。车底盘智能检测系统组成如下:3.各组件功能介绍1)线圈:在车辆经过线圈时,给控制器发送对应电信号。2)车检器:由线阵相机、LED补光灯和抗压防水防尘的保护罩三部件组成。负责在车辆经过时采集车底盘图片,在车辆进入时开始采集,在车辆离开时停止采集,最后将采集到的图像合成一幅完整车底盘图片通过控制器交换机模块传输到主控台。3)出入口相机:在车辆进入或离开出入口时,识别采集车辆车牌信息,并在车辆经过后将车辆车牌信息通过控制器交换机模块传输给主控台。4)触发模块:负责接收控制器下发的车辆进入及离开的信号,从而来控制车检器开始及停止采集车底盘图像动作;5)控制器:负责当车辆进入时,下发信号给出入口相机进行车辆车牌信息识别采集以及让触发模块控制车检器开始采集车底盘图像;当车辆离开时,下发信号让出入口相机将识别采集到的信息通过控制器内置交换机模块上传到主控台,并且让触发模块控制车检器停止采集车底盘图像,然后将采集到的图像合成一副完整的车底盘图片,通过控制器内置交换机模块上传到主控台;6)主控台:是一台安装有大华自主研发的软件管理平台的计算机,具备显示采集到的车底盘图片、记录车辆车牌信息、车辆信息管理、车辆进出车底盘图片对比、车底盘历史图片对比等功能。4.车底盘检测系统技术参数>车底底盘扫描成像系统软件参数:1、采用彩色线阵相机扫描技术动态方式成像2、底盘成像显示时间:W1秒3、底盘存储或载入时间:W1秒4、车底图像分辨率:22048像素(2048*车底图像长度)5、车底图像显示方式:大幅面横向彩色显示6、底盘图像存储格式:标准JPEG图像格式7、自动识别车牌,关联车底图片及多路监控图像8、显示分辨率:自动适应各种显示分辨率9、扩展功能:可扩展为联网及车底图像人工对比10、场景图像显示记录:三1路(可扩充多路)11、自动统计当天车流量>车底图像采集、控制设备及环境适应性:1、扫描方式:全自动、外部触发条件扫描方式2、最大扫描速率:26kHz3、检测车速:建议W50km/h最高适应80km/h4、视场角度:~180度6、检测车辆底盘高度:60-2000mm7、检测车辆底盘宽度:W4500mm8、底盘图像数据传输距离:W70米9、照明组件:6颗80W单体密封LED面光源;寿命260000h10、成像及结构组件防护等级:IP6812、系统供电:AC220V13、结构设计:单体均采用圆形球面护罩设计、先进模块化免维护设计14、安装面积:大约1200(mm)*360(mm)**290(mm)15、底盘成像设备多重密封设计:防水、防尘、防潮、防霜、防雾、抗碾压。16、环境温度:一35°C-+60°C17、环境湿度:<90%RH18、设备控制箱:系统I/O控制、交互式智能控制19、车辆检测器:触发式高温导线、信号传输线缆长度标准为50m20、图像...
