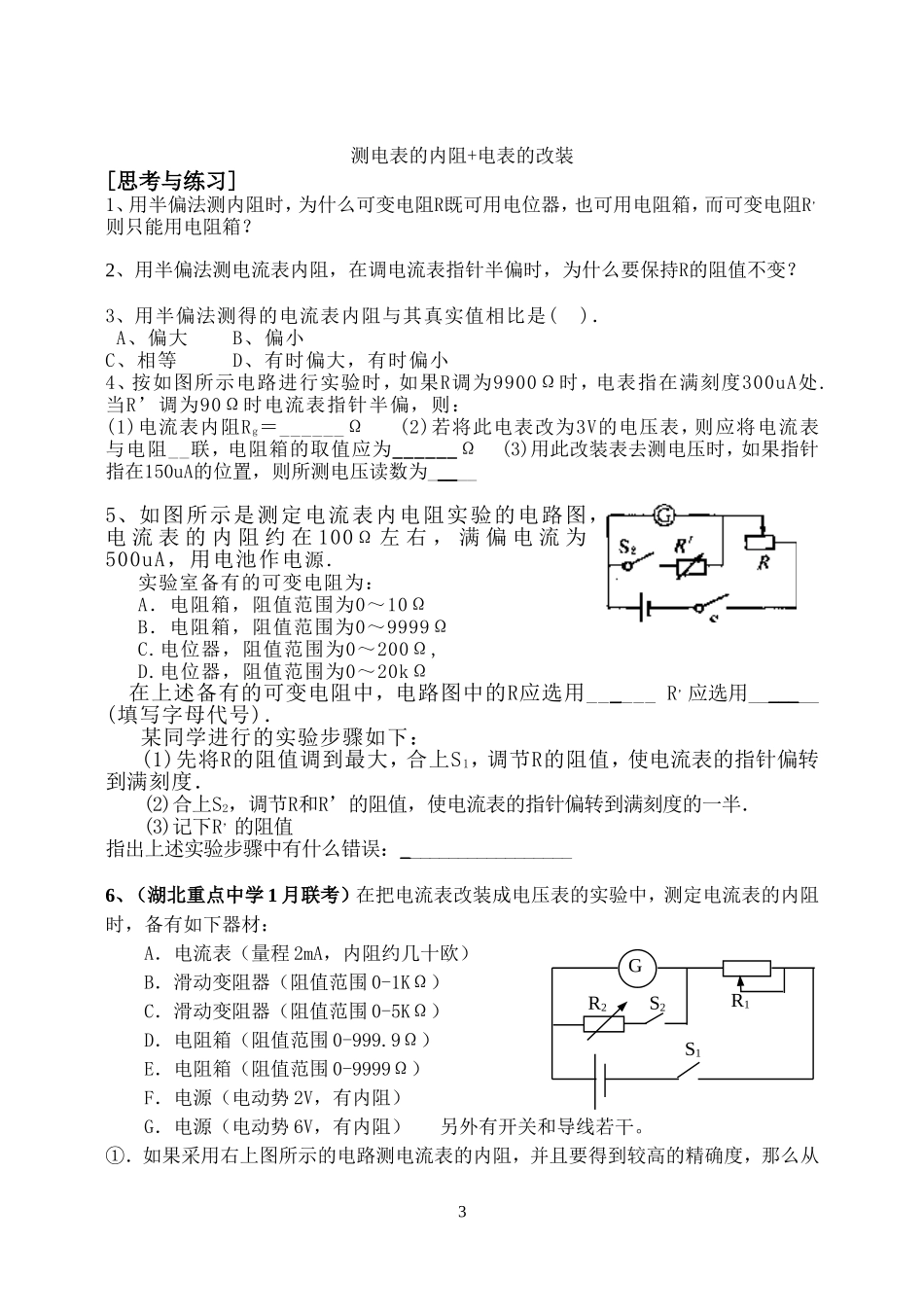

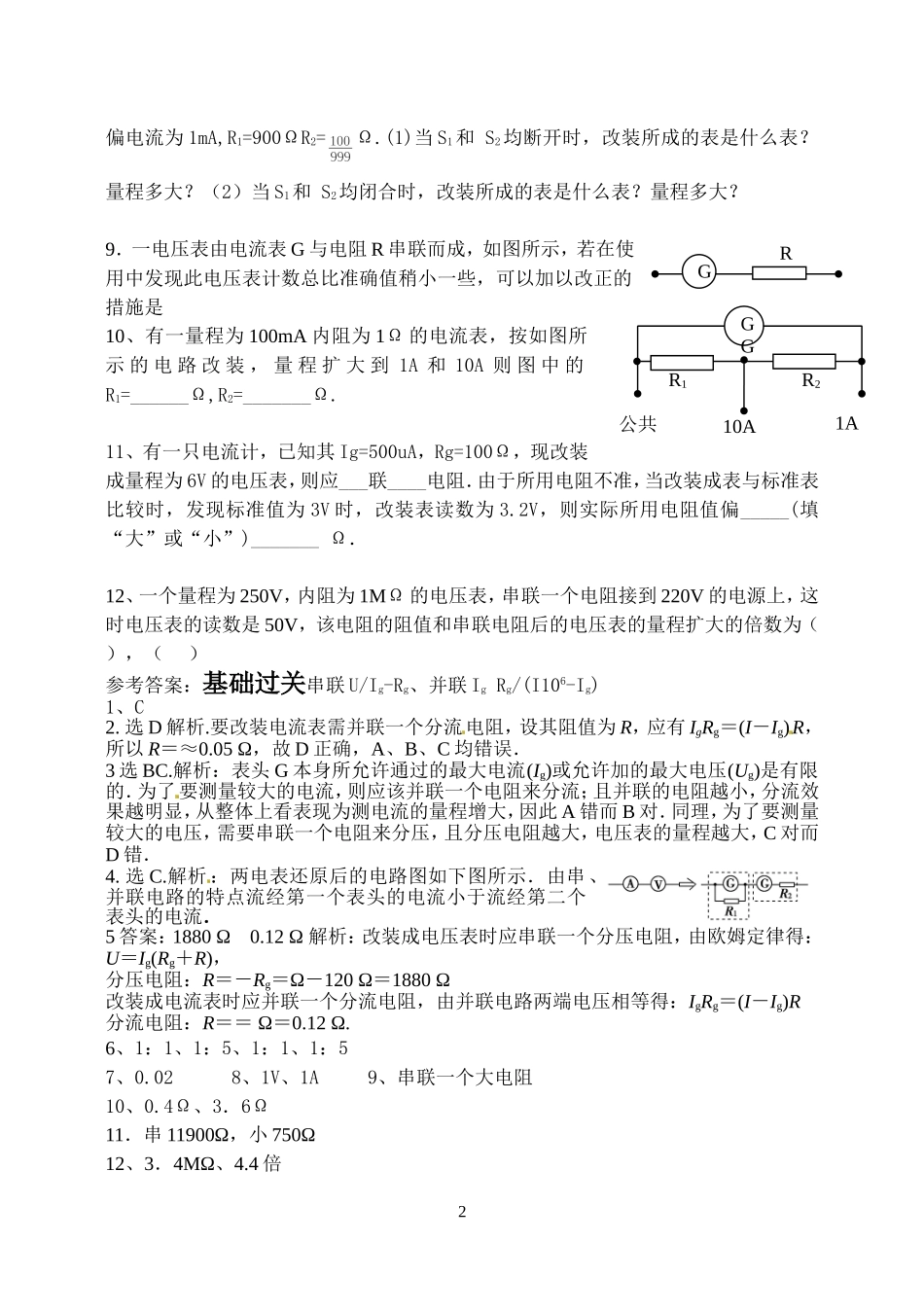

2694776677实验：电表的改装基础过关：如果某电流表内阻为RgΩ，满偏电流为IguA，要把它改装为一个UV的电压表，需要_____联一个阻值为________________Ω的电阻；如果要把它改装为一个IA的电流表，则应____联一个阻值为_______________Ω的电阻．1．电流表的内阻是Rg=200Ω，满刻度电流值是Ig=500微安培，现欲把这电流表改装成量程为1．0V的电压表，正确的方法是[]A．应串联一个0．1Ω的电阻B．应并联一个0．1Ω的电阻C．应串联一个1800Ω的电阻D．应并联一个1800Ω的电阻2.(2011年临沂高二检测)磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻Rg＝30Ω，满偏电流Ig＝5mA，要将它改装为量程为0～3A的电流表，所做的操作是()A．串联一个570Ω的电阻B．并联一个570Ω的电阻C．串联一个0.05Ω的电阻D．并联一个0.05Ω的电阻3．如图2－4－17所示，甲、乙两个电路，都是由一个灵敏电流表G和一个变阻器R组成，下列说法正确的是()A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．乙表是电压表，R增大时量程减小4．用两只完全相同的电流表分别改装成一只电流表和一只电压表．将它们串联起来接入电路中，如图2－4－21所示，此时()A．两只电表的指针偏转角相同B．两只电表的指针都不偏转C．电流表指针的偏转角小于电压表指针的偏转角D．电流表指针的偏转角大于电压表指针的偏转角5.(2011年黄冈高二检测)已知电流表的内阻Rg＝120Ω，满偏电流Ig＝3mA，要把它改装成量程是6V的电压表，应串联多大的电阻？要把它改装成量程是3A的电流表，应并联多大的电阻？6、用相同的灵敏电流计改装成量程为3V和15V两个电压表，将它们串联接人电路中，指针偏角之比为______，读数之比________。用相同电流计改装成0.6A和3A的两个电流表将它们并联接入电路中，指针偏角之比_______，读数之比_________．7.一只电流表，并联0.01Ω的电阻后，串联到电路中去，指针所示0.4A，并联到0.02Ω的电阻后串联到同一电路中去（电流不变），指针指示0.6A。则电流表的内阻RA＝_______Ω8.在如图所示的电路中，小量程电流表的内阻为100Ω满1GR2R1S1S2偏电流为1mA,R1=900ΩR2=Ω.(1)当S1和S2均断开时，改装所成的表是什么表？量程多大？（2）当S1和S2均闭合时，改装所成的表是什么表？量程多大？9．一电压表由电流表G与电阻R串联而成，如图所示，若在使用中发现此电压表计数总比准确值稍小一些，可以加以改正的措施是10、有一量程为100mA内阻为1Ω的电流表，按如图所示的电路改装，量程扩大到1A和10A则图中的R1=______Ω,R2=_______Ω.11、有一只电流计，已知其Ig=500uA，Rg=100Ω，现改装成量程为6V的电压表，则应___联____电阻．由于所用电阻不准，当改装成表与标准表比较时，发现标准值为3V时，改装表读数为3.2V，则实际所用电阻值偏_____(填“大”或“小”)_______Ω．12、一个量程为250V，内阻为1MΩ的电压表，串联一个电阻接到220V的电源上，这时电压表的读数是50V，该电阻的阻值和串联电阻后的电压表的量程扩大的倍数为（），（）参考答案：基础过关串联U/Ig-Rg、并联IgRg/(I106-Ig)1、C2.选D解析.要改装电流表需并联一个分流电阻，设其阻值为R，应有IgRg＝(I－Ig)R，所以R＝≈0.05Ω，故D正确，A、B、C均错误．3选BC.解析：表头G本身所允许通过的最大电流(Ig)或允许加的最大电压(Ug)是有限的．为了要测量较大的电流，则应该并联一个电阻来分流；且并联的电阻越小，分流效果越明显，从整体上看表现为测电流的量程增大，因此A错而B对．同理，为了要测量较大的电压，需要串联一个电阻来分压，且分压电阻越大，电压表的量程越大，C对而D错．4.选C.解析：两电表还原后的电路图如下图所示．由串、并联电路的特点流经第一个表头的电流小于流经第二个表头的电流．5答案：1880Ω0.12Ω解析：改装成电压表时应串联一个分压电阻，由欧姆定律得：U＝Ig(Rg＋R)，分压电阻：R＝－Rg＝Ω－120Ω＝1880Ω改装成电流表时应并联一个分流电阻，由并联电路两端电压相等...
