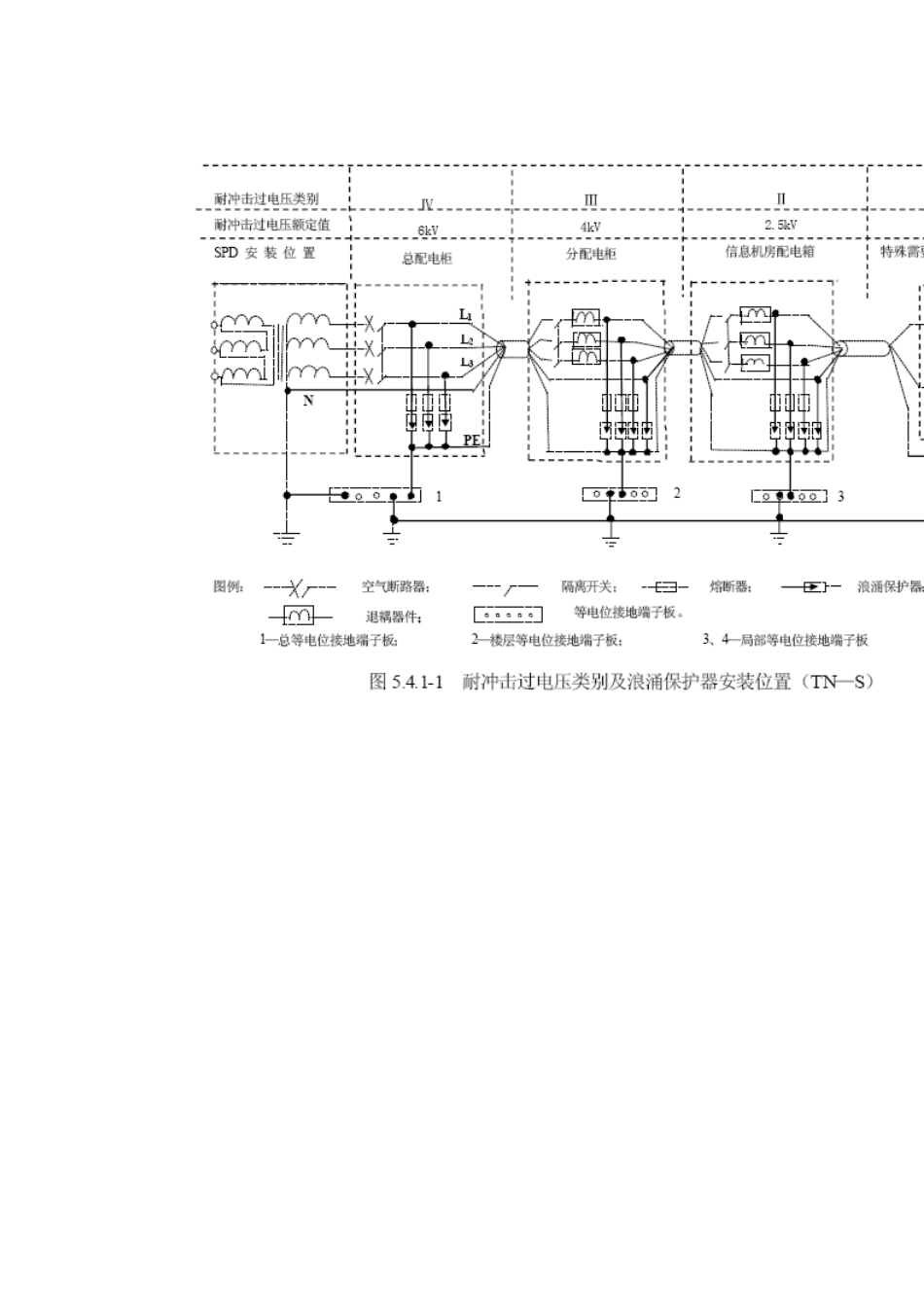

建筑物电子信息系统防雷技术规范一.防雷与接地(一).电源线路防雷与接地应符合下列规定：1进、出电子信息系统机房的电源线路不宜采用架空线路。2电子信息系统设备采用TN交流配电系统时，配电线路和分支线路必须采用TN—S系统的接地方式。3配电线路设备的耐冲击过电压额定值应符合表5.4.1-1规定。电子信息系统设备配电线路浪涌保护器安装位置及电子信息系统电源设备分类示意图如图5.4.1-1和图5.4.1-2所示。4在直击雷非防护区（LPZ0A）或直击雷防护区（LPZOB）与第一防护区（LPZ1）交界处应安装通过Ⅰ级分类试验的开关型浪涌保护器或限压型浪涌保护器作为第一级保护；第一防护区之后的各分区（含LPZ1区）交界处应安装限压型浪涌保护器。使用直流电源的信息设备，视其工作电压要求，宜安装适配的直流电源浪涌保护器。5浪涌保护器连接导线应平直，其长度不宜大于0.5m。当电压开关型浪涌保护器至限压型浪涌保护器之间的线路长度小于10m、限压型浪涌保护器之间的线路长度小于5m时，在两级浪涌保护器之间应加装退耦装置。当浪涌保护器具有能量自动配合功能时，浪涌保护器之间的线路长度不受限制。浪涌保护器应有过电流保护装置，并宜有劣化显示功能。6浪涌保护器安装的数量，应根据被保护设备的抗扰度和雷电防护分级确定。7用于电源线路的浪涌保护器标称放电电流参数值宜符合表5.4.1-2的规定。(二).信号线路的防雷与接地应符合下列规定1进、出建筑物的信号线缆，宜选用有金属屏蔽层的电缆，并宜埋地敷设，在直击雷非防护区（LPZ0A）或直击雷防护区（LPZOB）与第一防护区（LPZ1）交界处，电缆金属屏蔽层应做等电位连接并接地。电子信息系统设备机房的信号线缆内芯线相应端口，应安装适配的信号线路浪涌保护器，浪涌保护器的接地端及电缆内芯的空线对应接地。2电子信息系统信号线路浪涌保护器的选择，应根据线路的工作频率、传输介质、传输速率、传输带宽、工作电压、接口型式、特性阻抗等参数，选用电压驻波比和插入损耗小的适配的浪涌保护器。信号线路浪涌保护器参数应符合表5.4.2-1、5.4.2-2的规定。(三).天馈线路的防雷与接地应符合下列规定1架空天线必须置于直击雷防护区（LPZOB）内。2天馈线路浪涌保护器的选择，应根据被保护设备的工作频率、平均输出功率、连接器型式及特性阻抗等参数，选用插入损耗及电压驻波比小，适配的天馈线路浪涌保护器。3天馈线路浪涌保护器，宜安装在收、通信设备的射频出、入端口处。其参数应符合表5.4.2-2规定。4具有多付天线的天馈传输系统，每付天线应安装适配的天馈浪涌保护器。当天馈传输系统采用波导管传输时，波导管的金属外壁应与天线架、波导管支撑架及天线反射器作电气连通。并宜在中频信号输入端口处安装适配的中频信号线路浪涌保护器，其接地端应就近接地。5天馈线路浪涌保护器接地端应采用截面积不小于6mm2的多股绝缘铜导线连接到直击雷非防护区（LPZ0A）或直击雷防护区（LPZOB）与第一防护区（LPZ1）交界处的等电位接地端子板上。同轴电缆的上部、下部及进机房入口前应将金属屏蔽层就近接地。(四).程控数字用户交换机线路的防雷与接地应符合下列规定：1程控数字用户交换机及其它通信设备信号线路，应根据总配线架所连接的中继线及用户线性质选用适配的信号线路浪涌保护器。2浪涌保护器对雷电流的响应时间应为纳秒（ns）级，标称放电电流应大于或等于0.5kA，并应满足线路传输速率及带宽要求。3浪涌保护器的接地端应与配线架接地端相连，配线架的接地线应采用截面积不小于16mm2的多股铜线，从配线架接至机房的局部等电位接地端子板上。配线架及程控用户交换机的金属支架、机柜均应做等电位连接并接地。(五).计算机网络系统的防雷与接地应符合下列规定：1进、出建筑物的传输线路上浪涌保护器的设置：1)A级防护系统宜采用2级或3级信号浪涌保护器；2)B级防护系统宜采用2级信号浪涌保护器；3)C、D级防护系统宜采用1级或2级信号浪涌保护器。各级浪涌保护器宜分别安装在直击雷非防护区（LPZ0A）或直击雷防护区（LPZOB）与第一防护区（LPZ1）、及第一防护区（LPZ1）与第二防护区（LPZ2）的交界处。2计算机设备的输入/输出端口处，应安装适配的计算机信...
