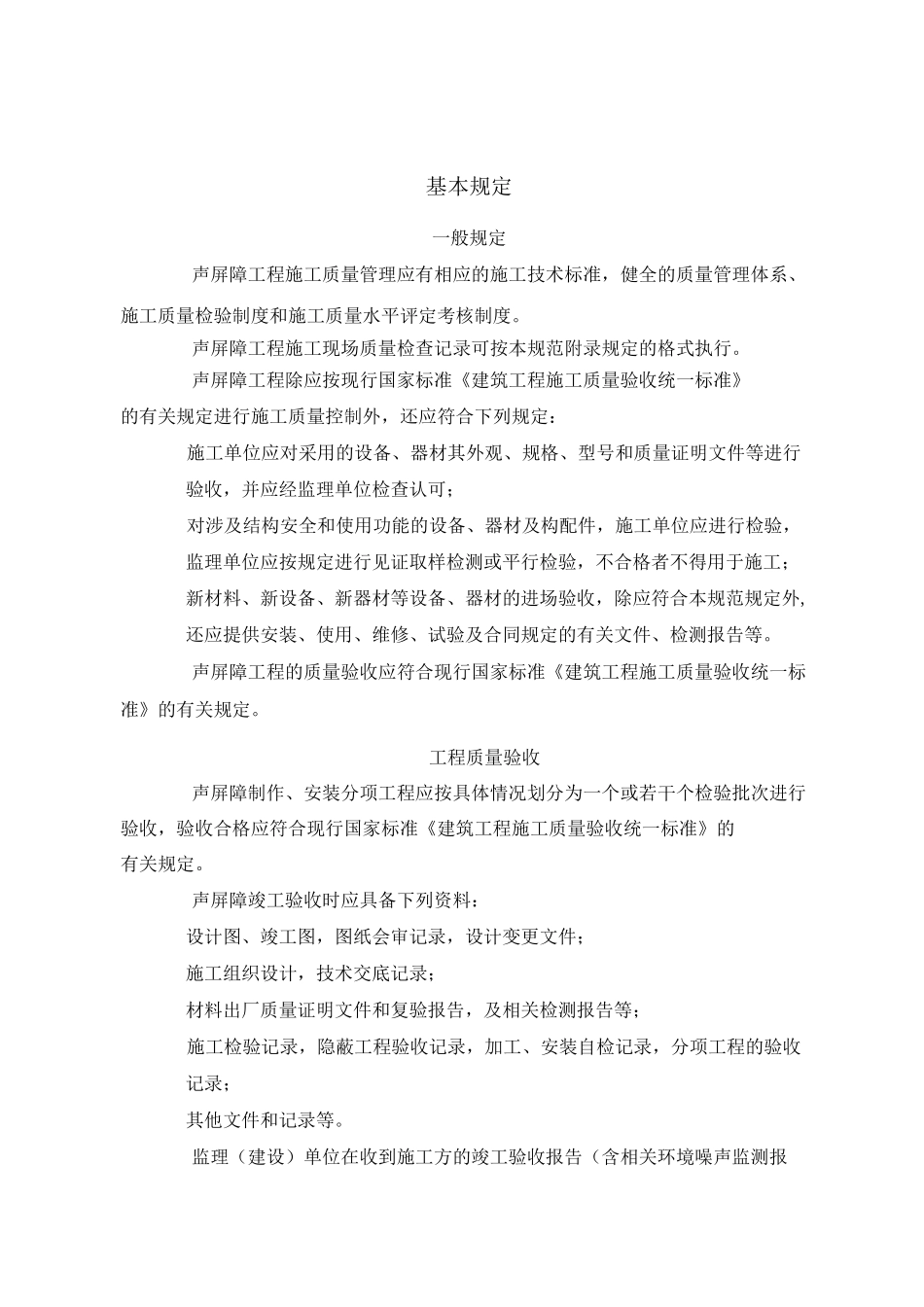

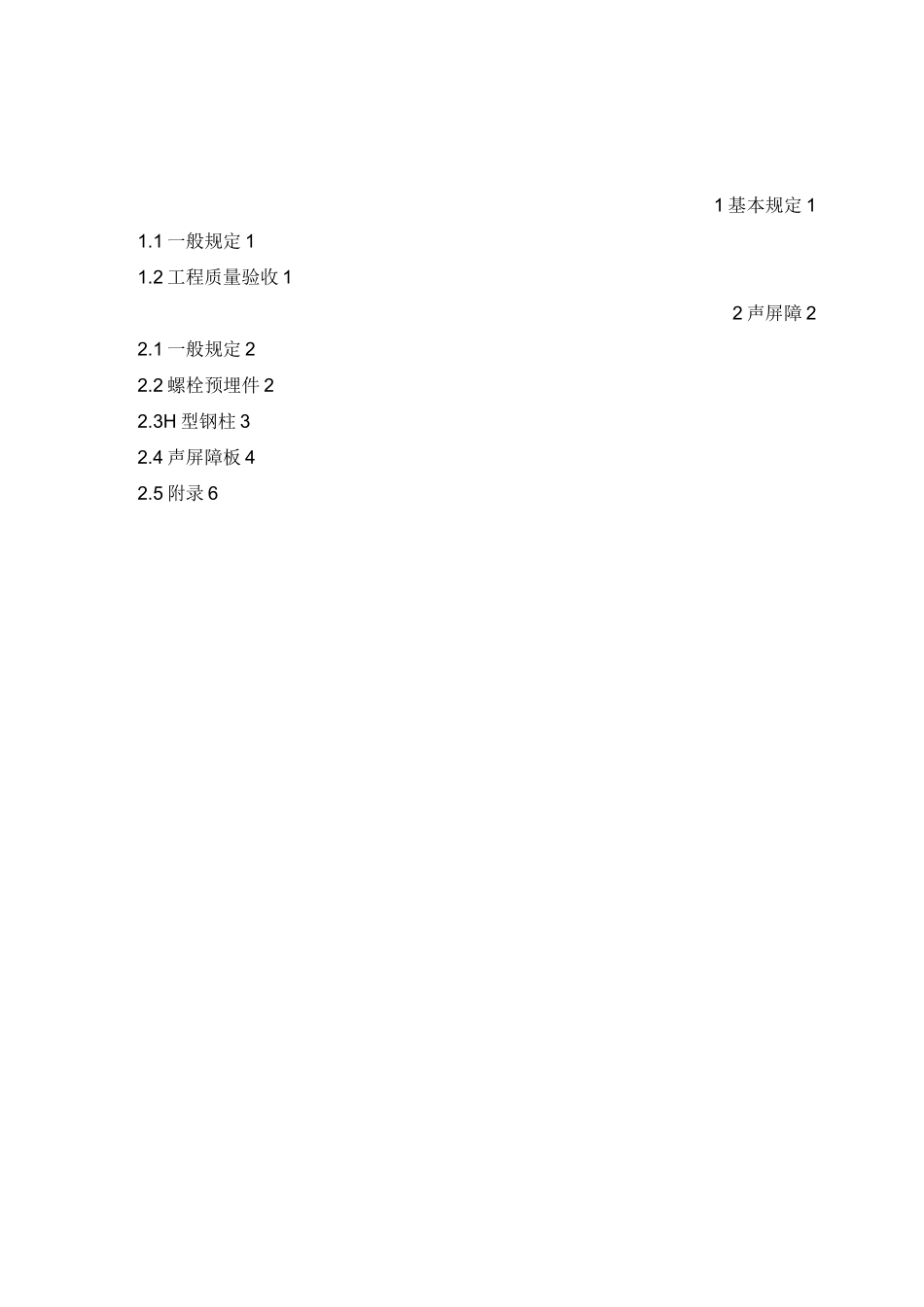

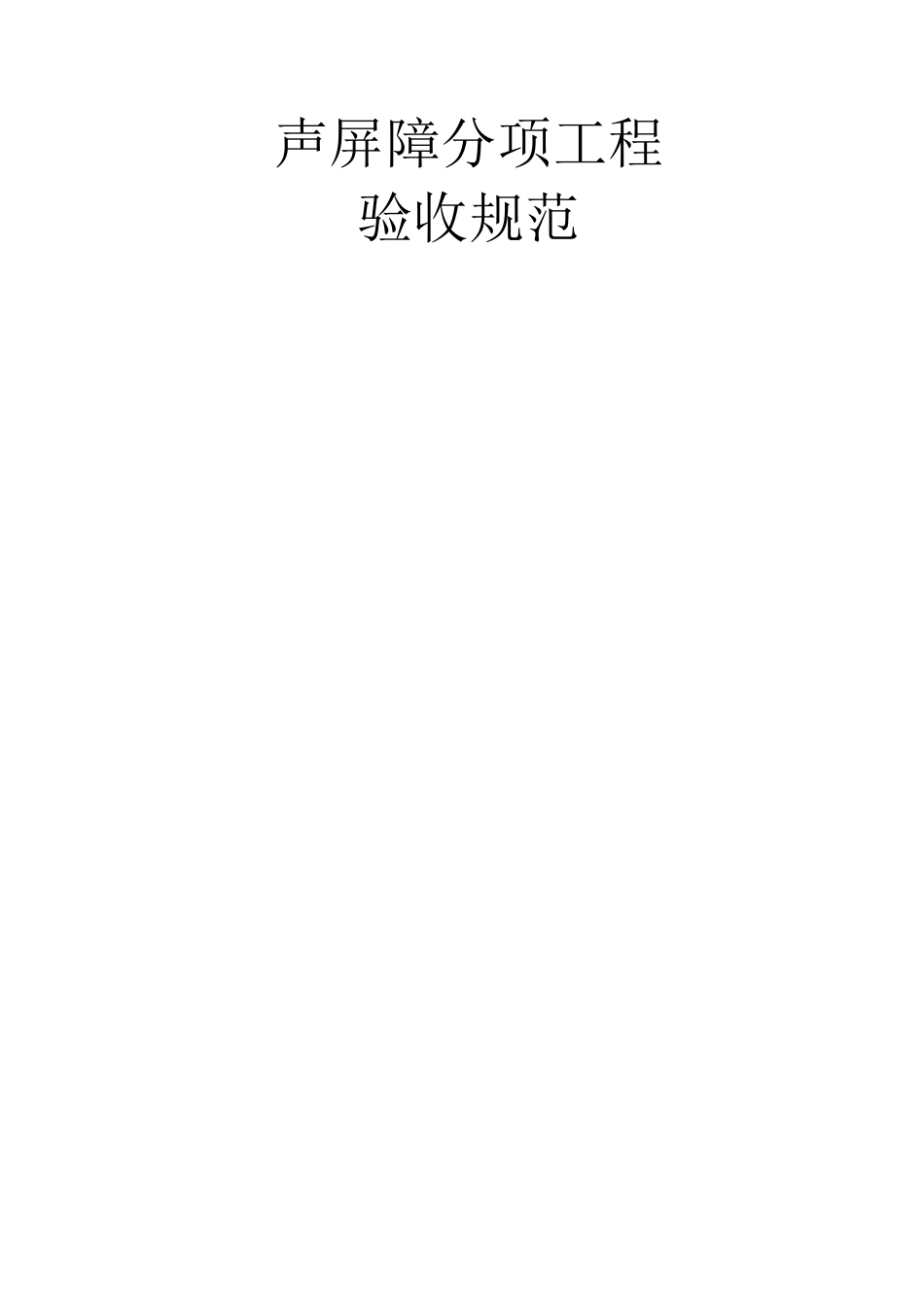

声屏障分项工程验收规范1基本规定11.1一般规定11.2工程质量验收12声屏障22.1一般规定22.2螺栓预埋件22.3H型钢柱32.4声屏障板42.5附录6基本规定一般规定声屏障工程施工质量管理应有相应的施工技术标准，健全的质量管理体系、施工质量检验制度和施工质量水平评定考核制度。声屏障工程施工现场质量检查记录可按本规范附录规定的格式执行。声屏障工程除应按现行国家标准《建筑工程施工质量验收统一标准》的有关规定进行施工质量控制外，还应符合下列规定：施工单位应对采用的设备、器材其外观、规格、型号和质量证明文件等进行验收，并应经监理单位检查认可；对涉及结构安全和使用功能的设备、器材及构配件，施工单位应进行检验，监理单位应按规定进行见证取样检测或平行检验，不合格者不得用于施工；新材料、新设备、新器材等设备、器材的进场验收，除应符合本规范规定外,还应提供安装、使用、维修、试验及合同规定的有关文件、检测报告等。声屏障工程的质量验收应符合现行国家标准《建筑工程施工质量验收统一标准》的有关规定。工程质量验收声屏障制作、安装分项工程应按具体情况划分为一个或若干个检验批次进行验收，验收合格应符合现行国家标准《建筑工程施工质量验收统一标准》的有关规定。声屏障竣工验收时应具备下列资料：设计图、竣工图，图纸会审记录，设计变更文件；施工组织设计，技术交底记录；材料出厂质量证明文件和复验报告，及相关检测报告等；施工检验记录，隐蔽工程验收记录，加工、安装自检记录，分项工程的验收记录；其他文件和记录等。监理（建设）单位在收到施工方的竣工验收报告（含相关环境噪声监测报告）天内组织有关部门验收，并在验收后天内给出批准或提出修改意见，施工方按要求修改，并承担合同规定的费用。施工方应提供声屏障安装前和安装后隔音降噪效果的完整分析资料，并委托相关有资质的环境保护监测部门进行安装声屏障前后的监测分析，出具的测试分析报告作为竣工验收的一部分，并保证通过环保验收。检验批质量验收应按本规范附录规定的格式执行；分项工程质量验收应按本规范附录规定的格式执行。对不符合本规范要求的声屏障安装分项工程，应按现行国家标准《建筑工程施工质量验收统一标准》的有关规定进行处理。声屏障一般规定声屏障安装前，建筑条件宜符合下列规定：声屏障安装位置高架桥结构施工完毕；高架桥施工方已完成现场验交手续；高架桥桥面结构符合声屏障安装设计要求。设备、器材安装前应进行外观检查，并符合下列规定：型钢柱外观检查：钢柱应无弯曲、扭转现象，焊接处无裂纹，表面防锈漆或镀锌层完整。屏障板外观检查：吸声板应表面平整、无凹陷、无划痕，色泽一致、整张无缺损。各类配件表面应光洁、无裂纹，金属配件表面镀锌层均匀。螺栓预埋件主控项目预埋螺栓的规格型号应符合设计要求。检验数量：施工单位全部检查。监理单位抽检不少于检验方法：观察检查。监理单位旁站监理。化学螺栓的类别、规格应符合设计要求。检验数量：施工单位全部检查。监理单位抽查不少于。检验方法：查阅出厂证明、合格证。螺栓抗拔力应不小于设计值。检验数量：施工单位全部检查。监理单位抽查不少于。检验方法：尺量检查，抗拔力抽检试验。预埋螺栓横线路方向与线路中心线垂直距离应满足设计要求，允许偏差为,；预埋螺栓顺线路方向与相邻型钢柱螺栓垂直距离应满足设计要求，允许偏差为土；同组预埋螺栓各向间相对位置符合设计要求，允许偏差为土。检验数量：施工单位全部检查，监理单位抽查不少于。检验方法：丁字尺、水平尺、钢卷尺测量检查。一般项目预埋螺栓螺纹完好，螺栓镀锌均匀。检验数量：施工单位全部检查。检验方法：观察检查。预埋螺栓基础顶面高程应满足设计要求，允许偏差为土。检验数量：施工单位全部检查。监理单位抽查不少于。检验方法：丁字尺、水平尺、钢卷尺测量检查。型钢柱主控项目对运达现场的型钢柱应进行检查，其质量应符合设计要求。检验数量：施工单位、监理单位全部检查随附的质量证明书，按到达批次全部进行外观质量检查。检验方法：检查质量证明书，外观检查及尺量。型钢柱侧面限界应符合设计要求，任何情况下不得侵入...
