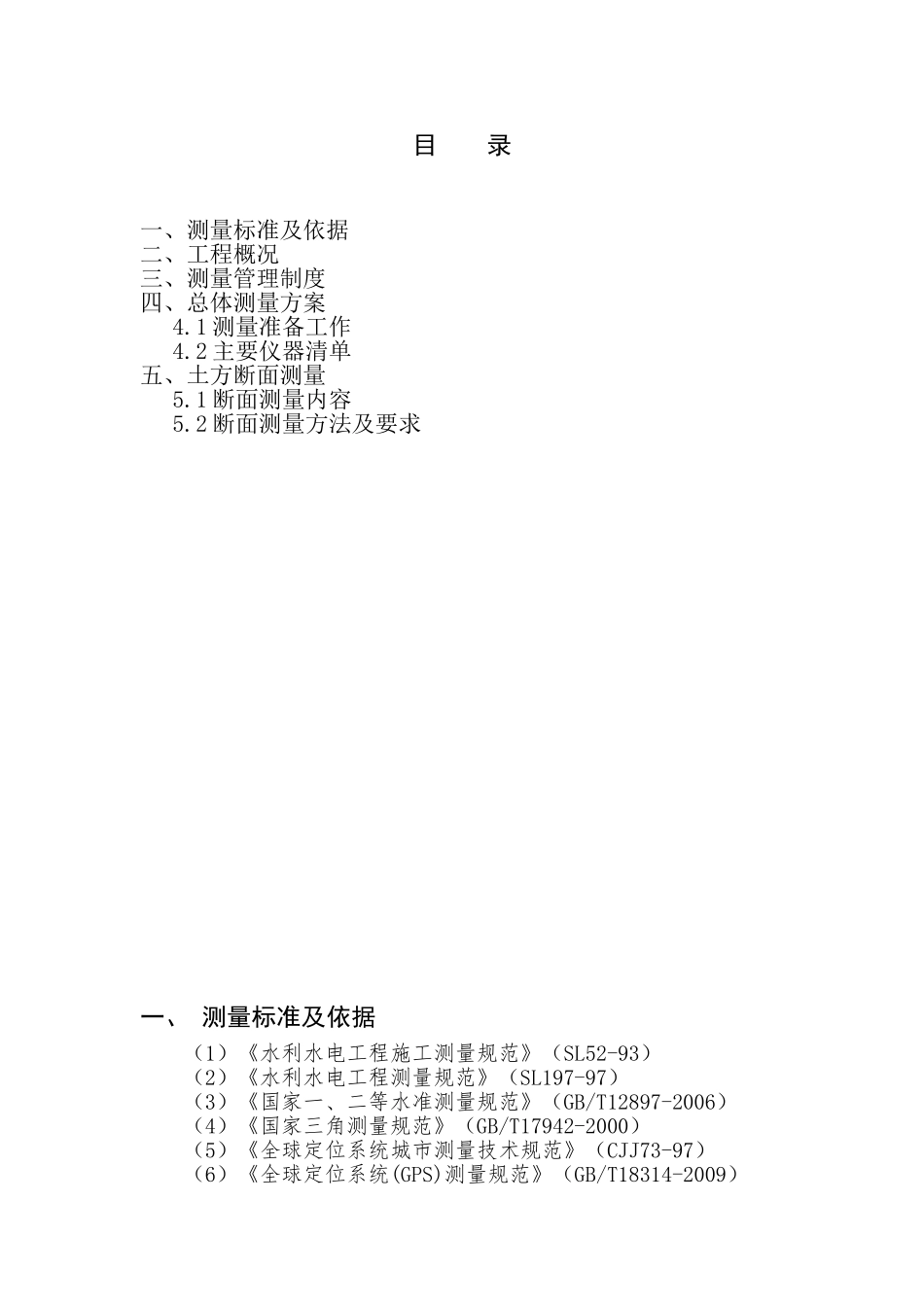

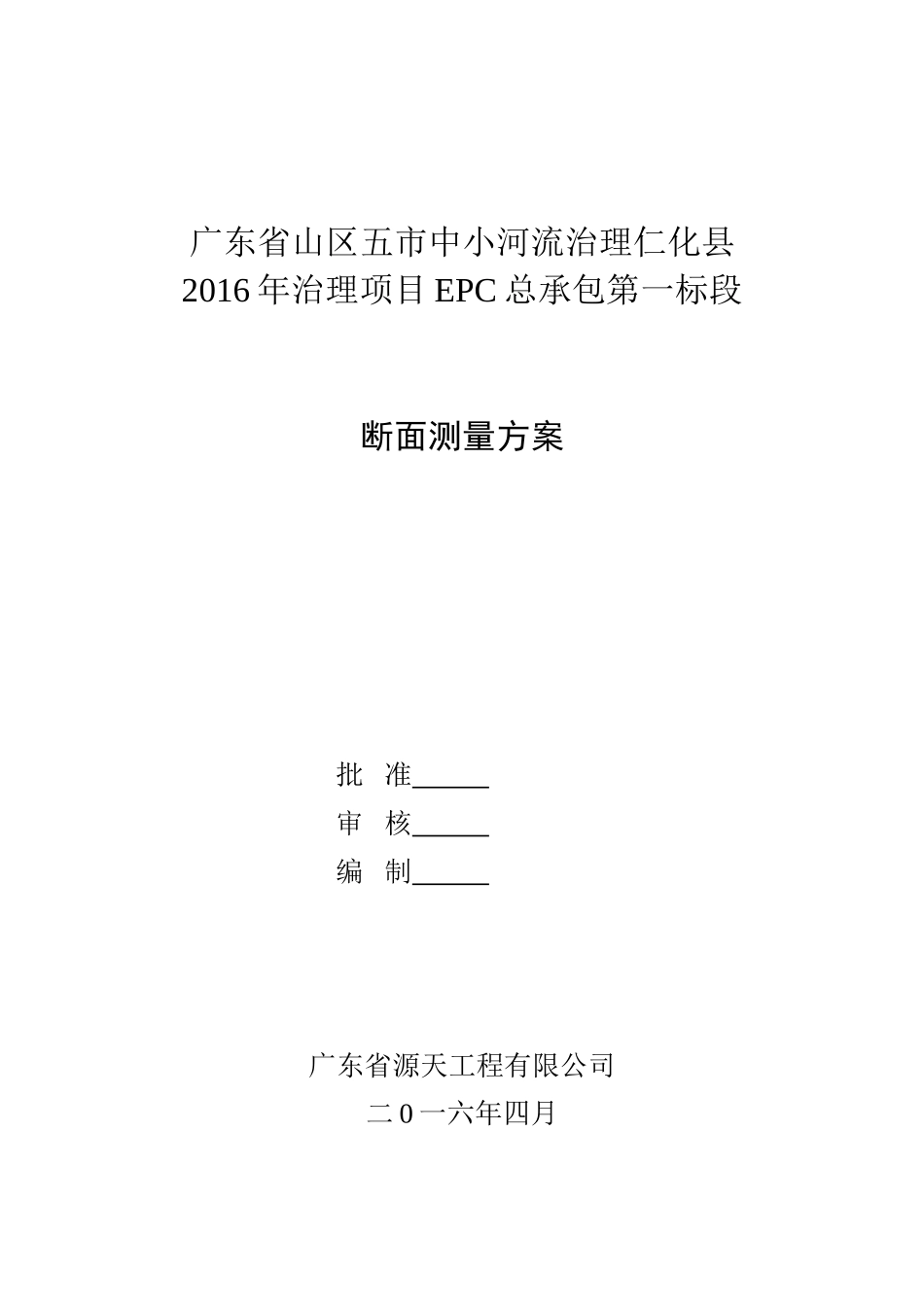

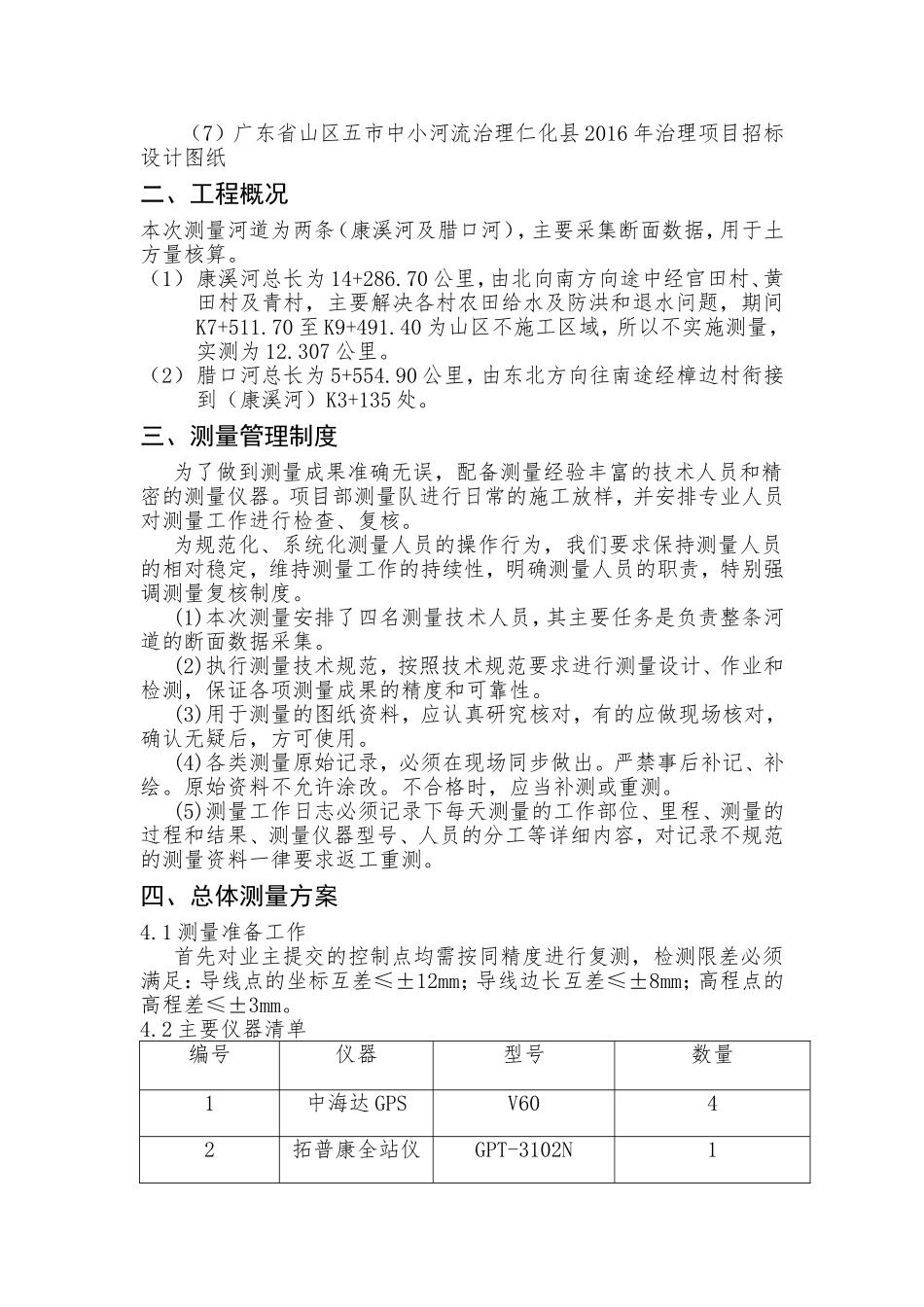

广东省山区五市中小河流治理仁化县2016年治理项目EPC总承包第一标段断面测量方案批准审核编制广东省源天工程有限公司二0一六年四月目录一、测量标准及依据二、工程概况三、测量管理制度四、总体测量方案4.1测量准备工作4.2主要仪器清单五、土方断面测量5.1断面测量内容5.2断面测量方法及要求一、测量标准及依据（1）《水利水电工程施工测量规范》（SL52-93）（2）《水利水电工程测量规范》（SL197-97）（3）《国家一、二等水准测量规范》（GB/T12897-2006）（4）《国家三角测量规范》（GB/T17942-2000）（5）《全球定位系统城市测量技术规范》（CJJ73-97）（6）《全球定位系统(GPS)测量规范》（GB/T18314-2009）（7）广东省山区五市中小河流治理仁化县2016年治理项目招标设计图纸二、工程概况本次测量河道为两条（康溪河及腊口河），主要采集断面数据，用于土方量核算。（1）康溪河总长为14+286.70公里，由北向南方向途中经官田村、黄田村及青村，主要解决各村农田给水及防洪和退水问题，期间K7+511.70至K9+491.40为山区不施工区域，所以不实施测量，实测为12.307公里。（2）腊口河总长为5+554.90公里，由东北方向往南途经樟边村衔接到（康溪河）K3+135处。三、测量管理制度为了做到测量成果准确无误，配备测量经验丰富的技术人员和精密的测量仪器。项目部测量队进行日常的施工放样，并安排专业人员对测量工作进行检查、复核。为规范化、系统化测量人员的操作行为，我们要求保持测量人员的相对稳定，维持测量工作的持续性，明确测量人员的职责，特别强调测量复核制度。(1)本次测量安排了四名测量技术人员，其主要任务是负责整条河道的断面数据采集。(2)执行测量技术规范，按照技术规范要求进行测量设计、作业和检测，保证各项测量成果的精度和可靠性。(3)用于测量的图纸资料，应认真研究核对，有的应做现场核对，确认无疑后，方可使用。(4)各类测量原始记录，必须在现场同步做出。严禁事后补记、补绘。原始资料不允许涂改。不合格时，应当补测或重测。(5)测量工作日志必须记录下每天测量的工作部位、里程、测量的过程和结果、测量仪器型号、人员的分工等详细内容，对记录不规范的测量资料一律要求返工重测。四、总体测量方案4.1测量准备工作首先对业主提交的控制点均需按同精度进行复测，检测限差必须满足：导线点的坐标互差≤±12mm；导线边长互差≤±8mm；高程点的高程差≤±3mm。4.2主要仪器清单编号仪器型号数量1中海达GPSV6042拓普康全站仪GPT-3102N13科立捷对讲机6S44宏碁电脑471G4五、土方断面测量河道断面测量系统主要由外业测量系统、数据传输系统和数据处理系统三部分组成。外业测量系统是利用GPS实时动态或全站仪定位，采集断面线上必要的每个变化点，保证数据与地貌的准确性。数据传输系统是及时把采集的数据上传到电脑或单位备份，以防数据丢失或仪器损坏。数据处理系统是一个数据综合处理系统，它能接收、处理由GPS、全站仪和数码水准仪采集的各种观测数据，还能录入原河道地形资料，进行综合处理，最终得到所需成果。5.1断面测量内容本次测量为17.5公里断面，断面密度大概为25米一个(设计断面为大概100米一个)，断面线位置由设计图纸电子版上的断面位置所得，再到实地采集实地数据。5.2断面测量方法及要求断面测量前技术人员会进行基站位置的选择和控制点校正，保证整个测区的信号覆盖和数据的精度。断面线采集位置是由技术人员从设计图纸平面图电子版提取的数据所得，传输到GPS手簿就可以显示位置所在。河道断面分为两组，以河道左右同时进行，从河道起点往终点进行断面数据采集。断面采集是由GPS动态接收信号和手簿分析数据记录，采集杆在测量的时候必须扶正，保证采集的数据无误，数据必须采集到断面线上的每个变化点上，保证数据的真实性。
