华工机汽学院《机械设计基础》复习题4答案VIP免费

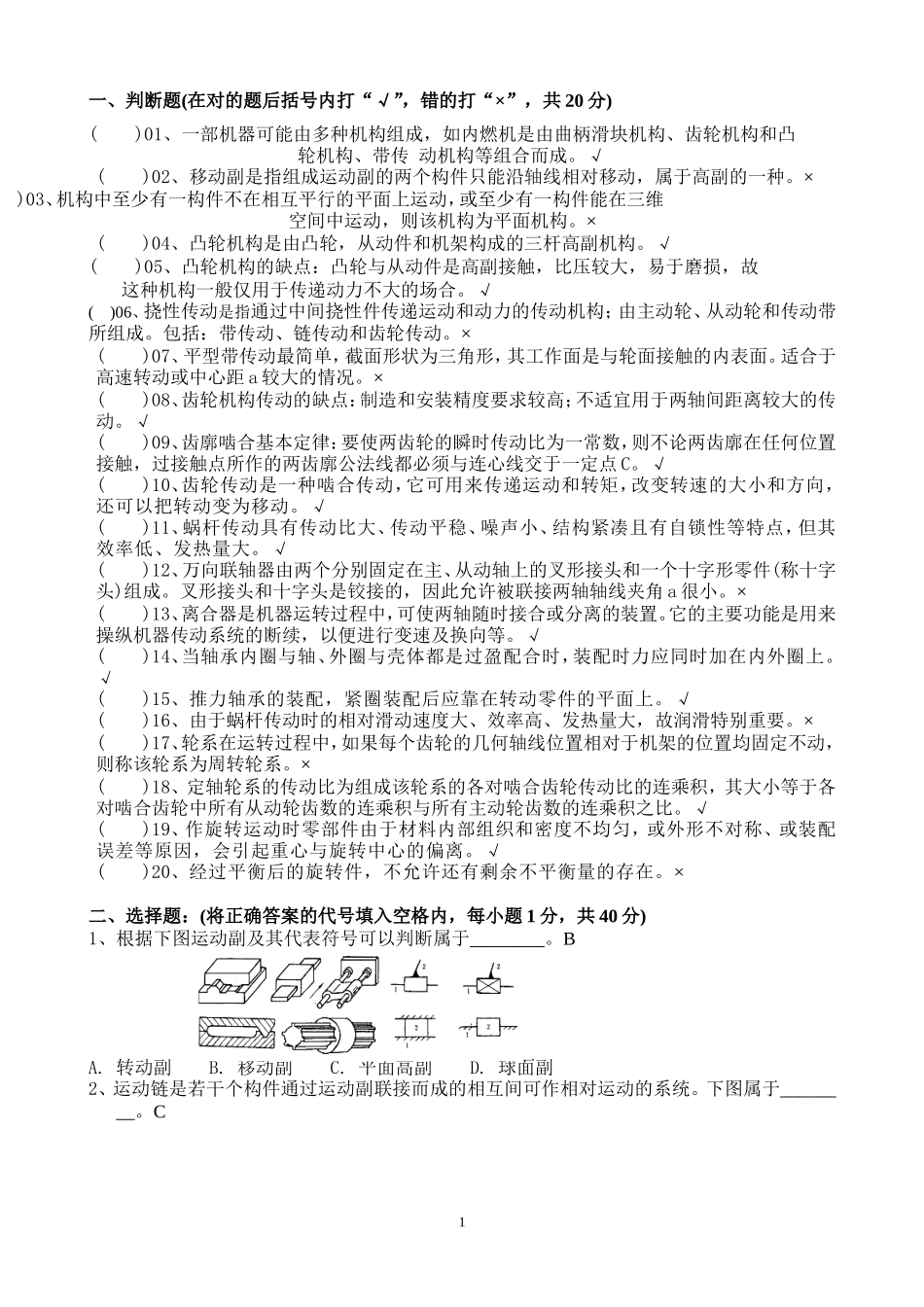

一、判断题(在对的题后括号内打“√”，错的打“×”，共20分)()01、一部机器可能由多种机构组成，如内燃机是由曲柄滑块机构、齿轮机构和凸轮机构、带传动机构等组合而成。√()02、移动副是指组成运动副的两个构件只能沿轴线相对移动，属于高副的一种。×()03、机构中至少有一构件不在相互平行的平面上运动，或至少有一构件能在三维空间中运动，则该机构为平面机构。×()04、凸轮机构是由凸轮，从动件和机架构成的三杆高副机构。√()05、凸轮机构的缺点：凸轮与从动件是高副接触，比压较大，易于磨损，故这种机构一般仅用于传递动力不大的场合。√()06、挠性传动是指通过中间挠性件传递运动和动力的传动机构；由主动轮、从动轮和传动带所组成。包括：带传动、链传动和齿轮传动。×()07、平型带传动最简单，截面形状为三角形，其工作面是与轮面接触的内表面。适合于高速转动或中心距a较大的情况。×()08、齿轮机构传动的缺点：制造和安装精度要求较高；不适宜用于两轴间距离较大的传动。√()09、齿廓啮合基本定律：要使两齿轮的瞬时传动比为一常数，则不论两齿廓在任何位置接触，过接触点所作的两齿廓公法线都必须与连心线交于一定点C。√()10、齿轮传动是一种啮合传动，它可用来传递运动和转矩，改变转速的大小和方向，还可以把转动变为移动。√()11、蜗杆传动具有传动比大、传动平稳、噪声小、结构紧凑且有自锁性等特点，但其效率低、发热量大。√()12、万向联轴器由两个分别固定在主、从动轴上的叉形接头和一个十字形零件(称十字头)组成。叉形接头和十字头是铰接的，因此允许被联接两轴轴线夹角a很小。×()13、离合器是机器运转过程中，可使两轴随时接合或分离的装置。它的主要功能是用来操纵机器传动系统的断续，以便进行变速及换向等。√()14、当轴承内圈与轴、外圈与壳体都是过盈配合时，装配时力应同时加在内外圈上。√()15、推力轴承的装配，紧圈装配后应靠在转动零件的平面上。√()16、由于蜗杆传动时的相对滑动速度大、效率高、发热量大，故润滑特别重要。×()17、轮系在运转过程中，如果每个齿轮的几何轴线位置相对于机架的位置均固定不动，则称该轮系为周转轮系。×()18、定轴轮系的传动比为组成该轮系的各对啮合齿轮传动比的连乘积，其大小等于各对啮合齿轮中所有从动轮齿数的连乘积与所有主动轮齿数的连乘积之比。√()19、作旋转运动时零部件由于材料内部组织和密度不均匀，或外形不对称、或装配误差等原因，会引起重心与旋转中心的偏离。√()20、经过平衡后的旋转件，不允许还有剩余不平衡量的存在。×二、选择题：(将正确答案的代号填入空格内，每小题1分，共40分)1、根据下图运动副及其代表符号可以判断属于________。BA.转动副B.移动副C.平面高副D.球面副2、运动链是若干个构件通过运动副联接而成的相互间可作相对运动的系统。下图属于________。C1A.平面闭链B.平面开链C.空间闭链D.空间开链3、根据平面机构自由度的计算公式：F=3n－(2PL+Ph)。则下图有________自由度。DA.4个B.3个C.2个D.1个4、当运动链自由度大于0时，如果原动件数少于自由度数，如下图所示，那么运动链就会出现________现象，不能成为机构。CA.超静定桁架B.刚性桁架C.运动副可能被破坏D.运动不确定5、在平面四杆机构的基础上改变构件的形状和运动尺寸、改变运动副的尺寸、选不同的构件为机架可以得到不同的型式。下图为________。BA.曲柄滑块机构B.对心曲柄滑块机构C.双滑块机构D.正弦机构6、对高速凸轮选择运动规律的原则，要求有较好的动力特性，除了避免出现刚性或柔性冲击外，还应当考虑Vmax和amax。一般选择________。AA.Vmax和amax愈小愈好B.Vmax愈大和amax愈小愈好C.Vmax和amax愈大愈好D.Vmax愈小和amax愈大愈好7、齿式棘轮机构特点：运动可靠，从动棘轮容易实现________，但是有噪声、冲击，轮齿易摩损，高速时尤其严重，常用于低速、轻载的间歇传动。用途：间歇进给、制动器和超越离合器。AA.有级调节B.无级调节C.有级变速D.无级变速8、不完全齿轮机构从动轮每转一周的停歇时间、运动时间及每次转动的________，设计较灵活；加工工艺较复杂，冲击较大，适用于低速、轻载的场合。BA.角...
