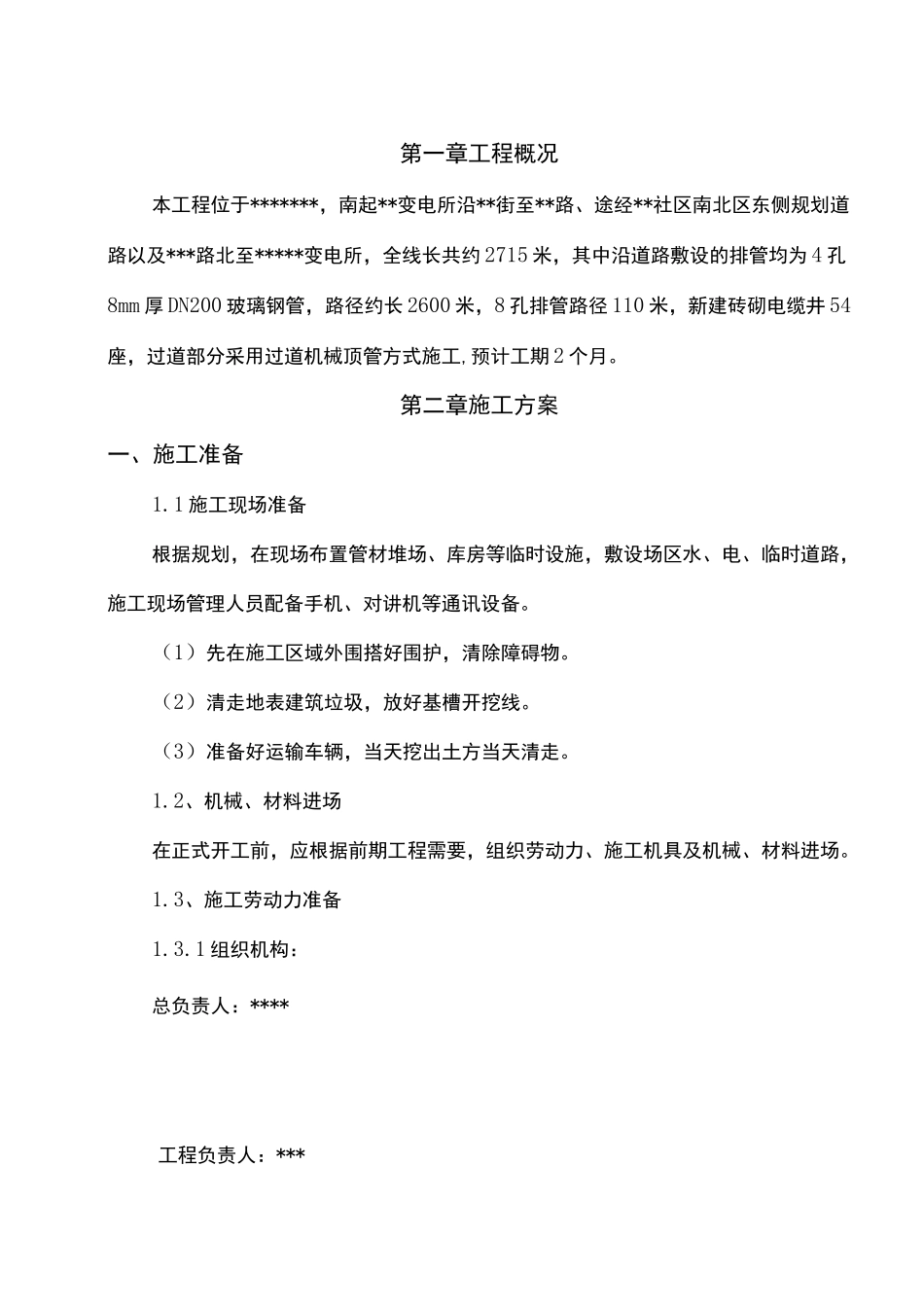

***区*******改造项目l0kV开关站进线工程施工方案编制日期:年月日工程负责人:***第一章工程概况本工程位于*******,南起**变电所沿**街至**路、途经**社区南北区东侧规划道路以及***路北至*****变电所,全线长共约2715米,其中沿道路敷设的排管均为4孔8mm厚DN200玻璃钢管,路径约长2600米,8孔排管路径110米,新建砖砌电缆井54座,过道部分采用过道机械顶管方式施工,预计工期2个月。第二章施工方案一、施工准备1.1施工现场准备根据规划,在现场布置管材堆场、库房等临时设施,敷设场区水、电、临时道路,施工现场管理人员配备手机、对讲机等通讯设备。(1)先在施工区域外围搭好围护,清除障碍物。(2)清走地表建筑垃圾,放好基槽开挖线。(3)准备好运输车辆,当天挖出土方当天清走。1.2、机械、材料进场在正式开工前,应根据前期工程需要,组织劳动力、施工机具及机械、材料进场。1.3、施工劳动力准备1.3.1组织机构:总负责人:****施工负责人:***安全负责人:***1.3.2具体劳动力数量和工种配备根据工程实际进展情况在劳动力使用计划上进行调整,以保证施工中的人、材、物最合理的使用,发挥最好的效能,使工程得以正常、合理、有序的进行。1.4、施工勘察情况及注意事项:土方开挖前要探明地下管网,做好相邻管线的标记,防止发生意外事故,当发现有地下其他管线时,首先确定管线走向,根据现场情况确定排管沟挖土深度及宽度,现场施工员与工长要根据情况做出施工方案调整,当遇到管线时采用人工开挖,机械辅助的方式进行,切记盲目野蛮施工造成对其他管线的破坏。二、施工部署1、施工工序总体安排施工总工期预计2个月,检查井采用预制底板顶板托运并安置在现场,然后进行墙体砌筑,吊扣盖板,最后进行抹灰等工序。检查井施工工序:电缆排管施工工序:2、检查井施工方案1、施工测量:根据设计提出的坐标点和甲方给定的水准点,用水准仪和经纬仪放线定位。定位测设后,由施工单位、监理部门和建设单位等有关部门验线无误。并做出测量记录后,方可进行基槽开挖。2、基槽开挖(1)土方开挖采用机械开挖,人工配合清槽,开挖顺序根据施工现场情况分段施工。土方全部运走,基槽边不允许堆土,土方回填时回运土回填。根据实际情况本工程划分施工段,各施工段同时流水施工,施工段之间的连接必需步调一致保证顺利进行。每段施工都要根据实际情况施工前首先要搭好围护,清除障碍,平整场地,将地表覆土运走,放好基槽开挖线,机械挖土各段同时进行。机械开挖不到之处,再配以人工开挖、找平。机械开挖应由深而浅,基底应预留20cm土层人工清底找平,从而避免超挖和基底土遭受扰动。土方开挖前要探明地下管网,防止发生意外事故。在基坑2米围严禁堆土,基坑周围用钢管设置两道护身栏杆,基坑外施工人员不得向基坑乱仍杂物,向基坑下传递工具、材料时要接稳后再松手。基坑下施工人员休息要远离基坑边及放坡处,以防不慎3、钢筋工程钢筋进场检验:(1)每批钢筋进场必须具有原材质量证明书。(2)原材复试符合有关规要求,且见证取样数必须上总实验数的30%,钢筋进场应按批检查和验收。钢筋加工配料时在满足设计及相关规的前提下,有利于保证加工安装质量,要考虑附加筋。成型钢筋形状、尺寸准确,平面上没有翘曲不平,弯曲点处不得裂纹和回弯现象。检查井底板、顶板钢筋绑扎(1)、底板钢筋绑扎时,按画好的间距,先摆放受力主筋,后放分布筋,预埋件、预留孔等及时配合安装。板纵向受力筋,采用绑扎连接与电弧单面焊相结合。(2)、钢筋工程质量控制措施:钢筋由钢筋专业技术人员翻样,按规格、品种、型号及尺寸、搭接长度、锚固长度、街头类型、绑扎及预留洞口等处理必须符合设计施工施工验收规标准和要求。钢筋保护层支撑梯子钢筋制作:根据各部位不同尺寸要求,统一用无齿锯下料,定距支撑筋断面涂刷防锈漆后解触模板。钢筋绑扎允许偏差项次项目允许偏差(mm)检验方法1绑扎骨架宽、髙土5mm尺量长土10mm2受力主筋间距土10mm尺量排距土5mm3箍筋间距土10mm尺量连续5个间距4保护层厚度隧道底板、墙土3mm尺量顶板土3mm5受力钢筋搭接锚固长度搭接+10、5尺量锚固土5mm4、砼工程砼捣拌采用商品砼泵送。使...
