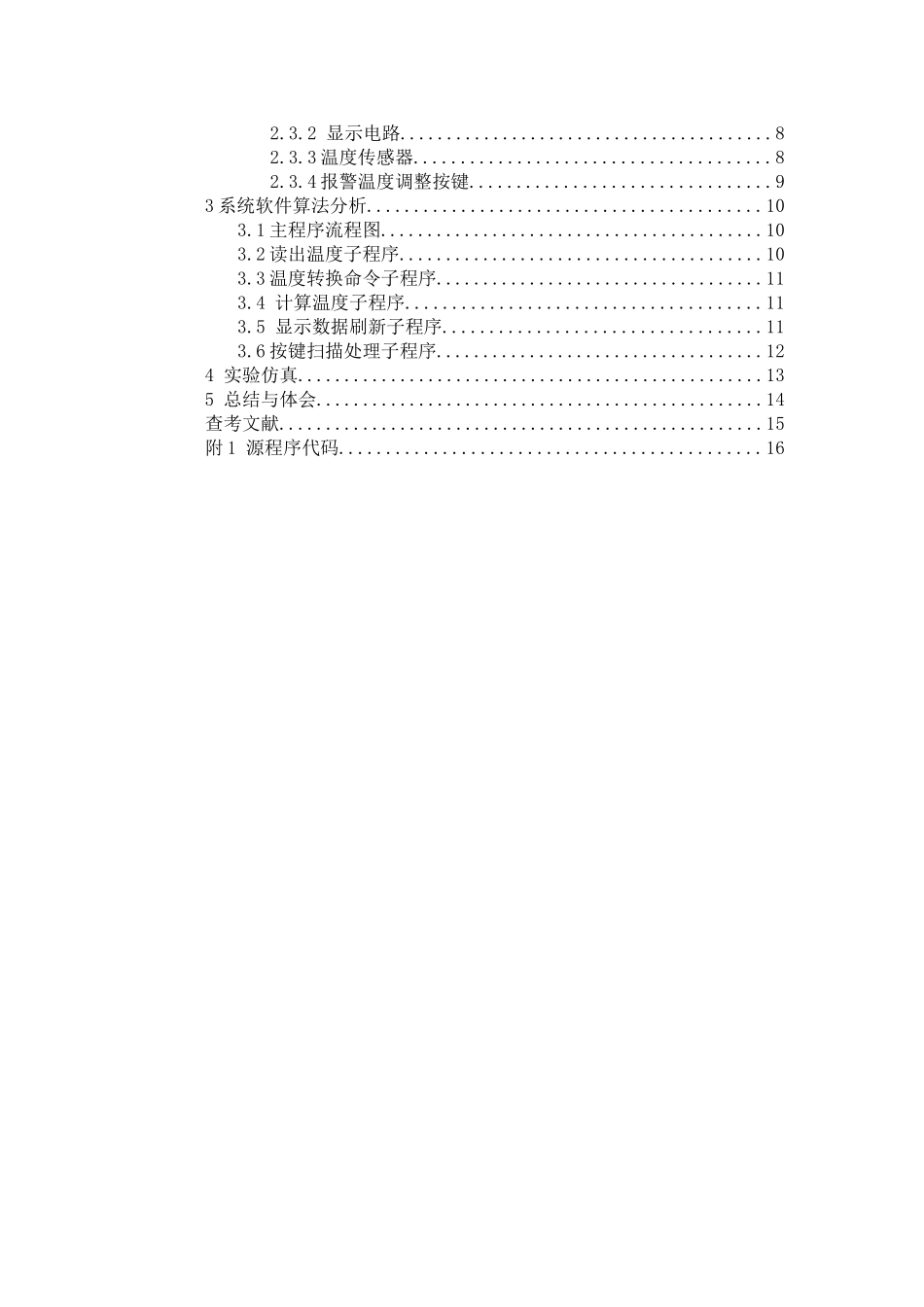

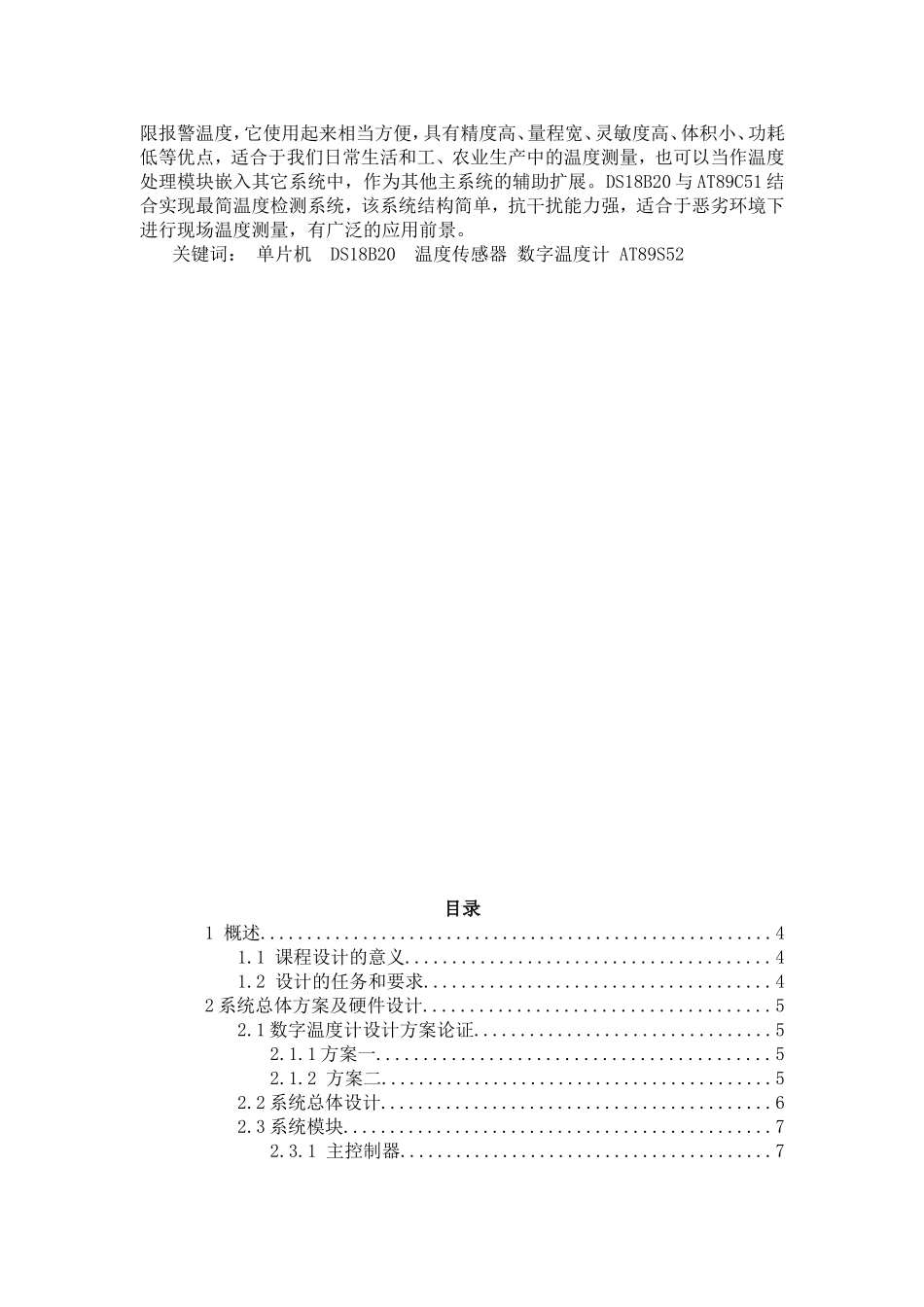

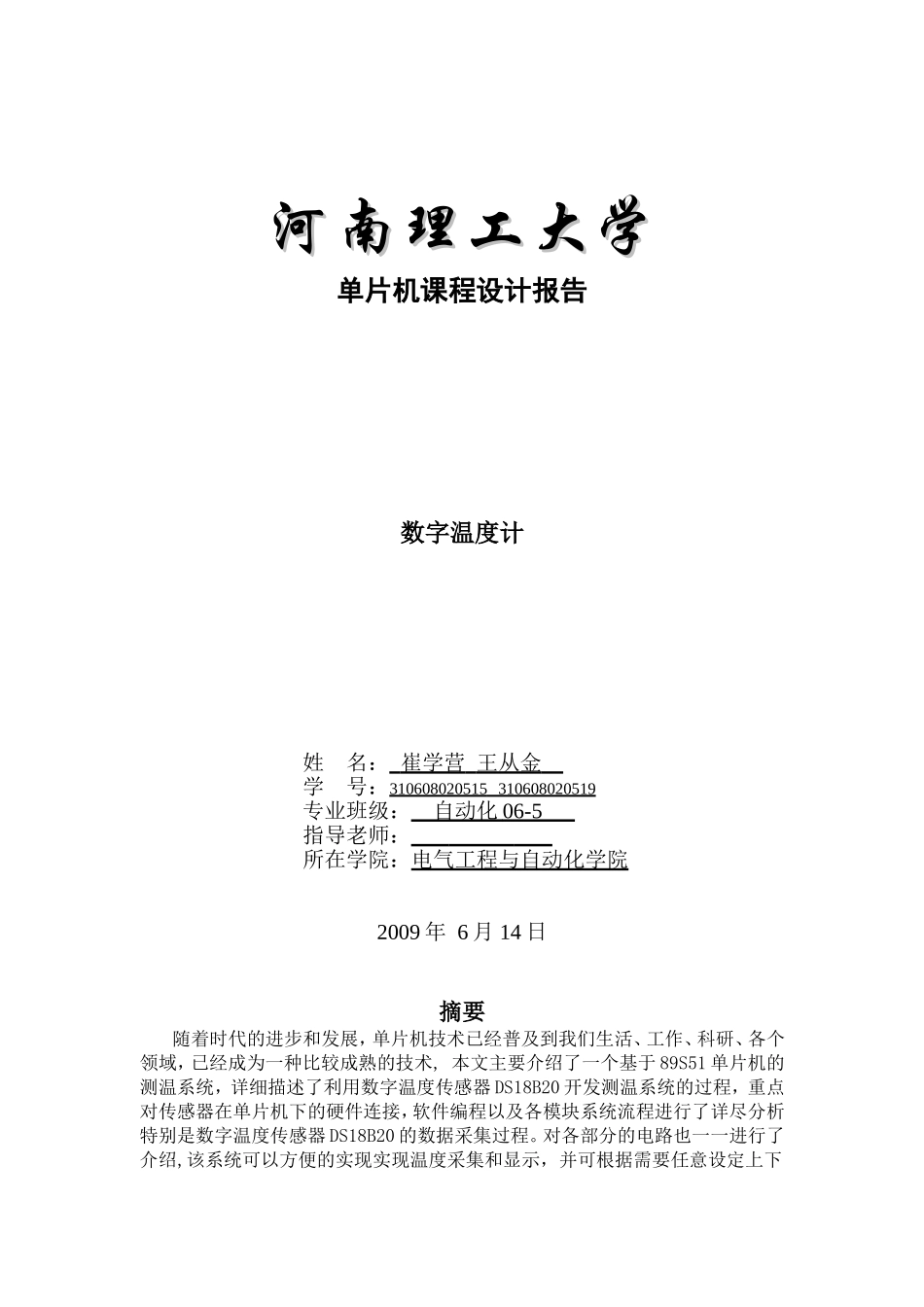

河南理工大学河南理工大学单片机课程设计报告数字温度计姓名：崔学营王从金学号：310608020515310608020519专业班级：自动化06-5指导老师：所在学院：电气工程与自动化学院2009年6月14日摘要随着时代的进步和发展，单片机技术已经普及到我们生活、工作、科研、各个领域，已经成为一种比较成熟的技术,本文主要介绍了一个基于89S51单片机的测温系统，详细描述了利用数字温度传感器DS18B20开发测温系统的过程，重点对传感器在单片机下的硬件连接，软件编程以及各模块系统流程进行了详尽分析特别是数字温度传感器DS18B20的数据采集过程。对各部分的电路也一一进行了介绍,该系统可以方便的实现实现温度采集和显示，并可根据需要任意设定上下限报警温度，它使用起来相当方便，具有精度高、量程宽、灵敏度高、体积小、功耗低等优点，适合于我们日常生活和工、农业生产中的温度测量，也可以当作温度处理模块嵌入其它系统中，作为其他主系统的辅助扩展。DS18B20与AT89C51结合实现最简温度检测系统，该系统结构简单，抗干扰能力强，适合于恶劣环境下进行现场温度测量，有广泛的应用前景。关键词：单片机DS18B20温度传感器数字温度计AT89S52目录1概述.......................................................41.1课程设计的意义.......................................41.2设计的任务和要求.....................................42系统总体方案及硬件设计.....................................52.1数字温度计设计方案论证................................52.1.1方案一..........................................52.1.2方案二..........................................52.2系统总体设计..........................................62.3系统模块..............................................72.3.1主控制器........................................72.3.2显示电路........................................82.3.3温度传感器......................................82.3.4报警温度调整按键................................93系统软件算法分析..........................................103.1主程序流程图.........................................103.2读出温度子程序.......................................103.3温度转换命令子程序...................................113.4计算温度子程序......................................113.5显示数据刷新子程序..................................113.6按键扫描处理子程序...................................124实验仿真..................................................135总结与体会................................................14查考文献....................................................15附1源程序代码.............................................161概述1.1课程设计的意义本次课程设计是在我们学过单片机后的一次实习，可增加我们的动手能力。特别是对单片机的系统设计有很大帮助。本课程设计由两个人共同完成，在锻炼了自己的同时也增强了自己的团队意识和团队合作精神。1.2设计的任务和要求1、基本范围-50℃-110℃2、精度误差小于0.5℃3、LED数码直读显示4、可以任意设定温度的上下限报警功能2系统总体方案及硬件设计2.1数字温度计设计方案论证2.1.1方案一由于本设计是测温电路，可以使用热敏电阻之类的器件利用其感温效应，在将随被测温度变化的电压或电流采集过来，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来，这种设计需要用到A/D转换电路，其中还涉及到电阻与温度的对应值的计算，感温电路比较麻烦。而且在对采集的信号进行放大时容易受温度的影响出现较大的偏差。2.1.2方案二进而考虑到用温度传感器，在单片机电路设计中，大多都是使用传感器，所以这是非常容易想到的，所以可以采用一只温度传感器DS18B20，此传感器，可以很容易直接读取被测温度值，进行转换，电路简单，精度高，软硬件都以实现，而且使用单片机的接口便于系统的再扩展，满足设计要求。...
