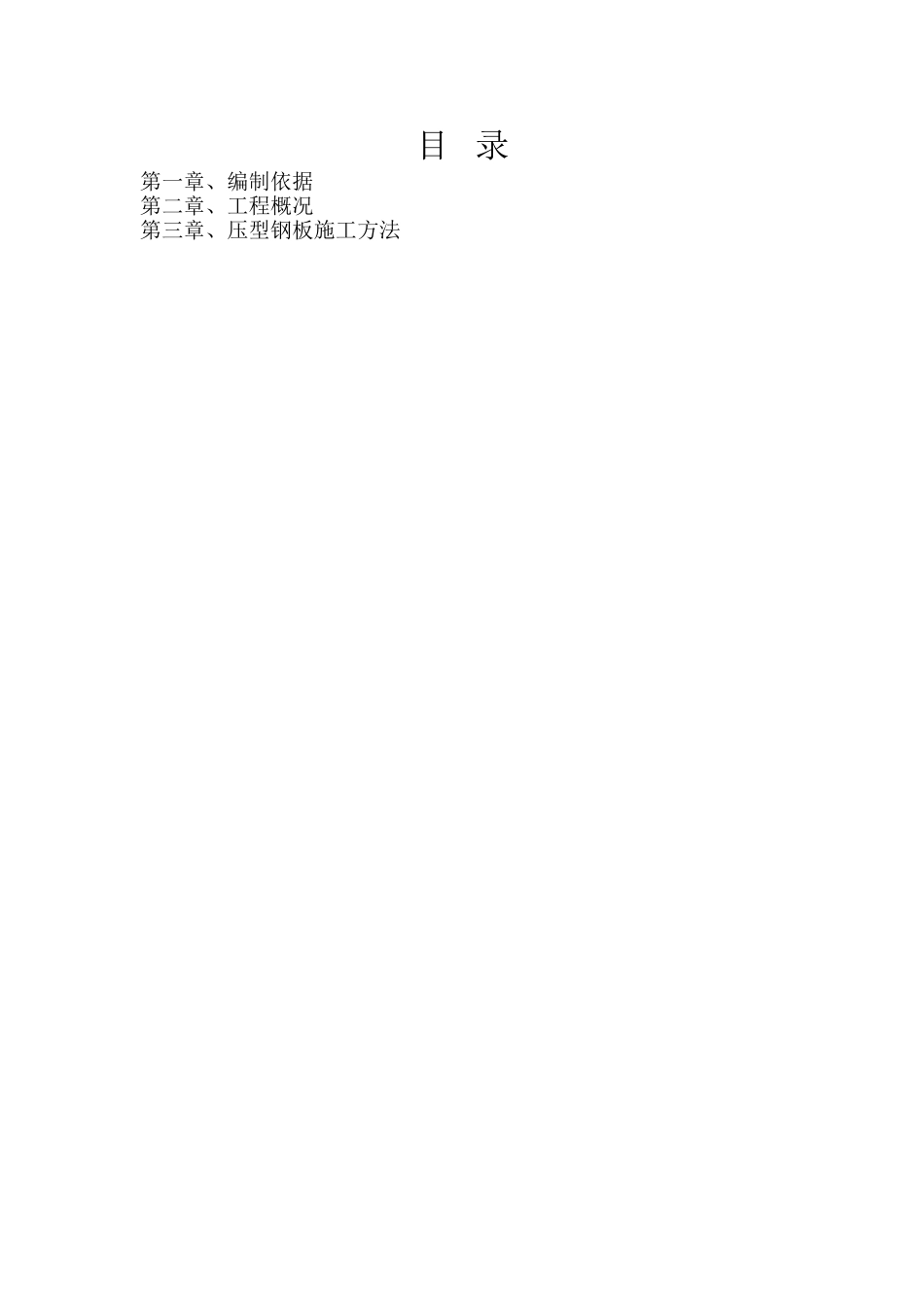

湖北中烟武汉卷烟厂易地技改项目联合工房Ⅰ-B、Ⅴ、Ⅷ-B区钢桁架部分屋面压型彩钢板施工专项方案编制人：审核人：审批人：湖北冶金建设有限公司2013年5月目录第一章、编制依据第二章、工程概况第三章、压型钢板施工方法1第一章编制依据一、编制依据1、湖北中烟武汉卷烟厂易地技改联合工房钢桁架工程机械工业第六设计研究院设计一次图（图号：0001-301B-12）及鄂州市建筑设计院深化设计图纸。2、湖北中烟武汉卷烟厂易地技改联合工房钢桁架工程二次招标文件（项目编号：HBCZ-0903472-120228)及工程施工合同（鄂冶建经合施字（2013）第021号）。3、湖北中烟武汉卷烟厂易地技改联合工房钢桁架工程施工组织设计。4、国家规范及标准《钢结构工程施工质量验收规范》GB50205-2001《建筑工程施工质量验收统一标准》GB50300-2001《压型钢板、夹芯板屋面及墙体建筑构造》01J925-1《建筑设计防火规范》GB50016-2006二、工程概况我公司承建湖北中烟武汉卷烟厂易地技改联合工房钢桁架工程结构类型为钢桁架及钢彩板屋面，共有3个区，分别为Ⅰ-B区（该区共有4563m2)、Ⅴ区（该区共有5832m2)及Ⅷ-B区(该区共有10260m2)，跨度为18m、21m及27m，柱间距离为9m。钢结构材质为Q345B，结构连接方式为扭剪型高强螺栓连接及焊接连接，高强螺栓的主要规格有M24及M22两种。钢柱及屋面梁为H型板拼结构，天沟为不锈钢材质，檩条为高频焊H型钢，屋面板为YX75-200-600型镀锌彩钢板。根据图纸设计钢柱要求抛丸除锈不刷油漆，除锈等级达到Sa2.5，钢梁要求防火涂料涂层保护，防火等级为一级，构件耐火极限为2小时。三、屋面压型钢板施工方法1、压型钢板进场检验标准。1.1压型金属板成型后，表面干净、无明显凹凸和褶皱。1.2板面涂、镀层不应有肉眼可见的裂纹、剥落和擦痕等缺陷。1.3压型金属板的尺寸允许偏差应符合下表要求。压型钢板的尺寸允许偏差（mm）项目允许偏差板长≤10M＋5.0≥10M＋10波距＋2.0波高压型钢板截面高度≤70±1.5截面高度>70±2.0在测量长度/1的范围内20注：/1为测量长度，指板长扣除两端各0.5m后的实际长度（小于10m）或扣除后任选的10m长度1.4、压型金属板施工制作的允许偏差压型金属板施工制作的允许偏差（mm）2项目允许偏差压型钢板的覆盖宽度截面高度≤70＋10.0，,2.0截面高度>70＋6.0，,2.0板长±9.0横向剪切偏差6.0泛水板、包角板尺寸板长±6.0折弯面宽度±3.0折弯面夹角2°1.5、压型钢板安装标准.1.5.1压型金属板、泛水板和包角板等应固定可靠、牢固。防腐涂料涂刷和防水密封材料敷设应完好，连接数量、间距符合设计要求和国家现行《钢结构工程施工质量验收规范》GB50205―2001中的有关规定。1.5.2压型钢板安装平整、顺直，板面不应有施工残留物和污物。檐口和墙面下端应呈直线，不应有未经处理的错钻孔洞。1.5.3压型钢板在钢梁上的支承长度不应小于50mm。且符合施工图纸的相关要求。1.5.4压型钢板端部搁置不得小于50mm。1.5.5压型钢板同钢梁间紧贴，其间隙小于1mm，以保证焊钉焊接牢固。1.5.6相邻两块压型钢板的搭接接缝可采用角焊或赛焊，焊缝间距300mm，长度20-30mm.。1.5.7做好不规则部位的现场放样、切割工作，如：南、北侧的圆弧部位放样、切割偏差不得超过±5mm。四、施工部署1、平面施工顺序随主体结构安装顺序铺设压型钢板，只要施工条件具备后即可从各自的单元开始。2、立面施工顺序为保证上节钢柱安装人员操作安全，应先铺设本节柱的上层压型钢板，后铺设下层、中层压型钢板。3、劳动力计划现场施工人员配备一览表项目人数工种铆工安装工电工电焊工测量工合格卸货配料测量放线112散板安装145连接固定22电焊连接1214合计36311334、主要设备、机具准备：主要机械设置序号设备名称型号单位数量备注1B类吊装带5m长载荷3t付32手锤6磅把63钢卷尺30米把14钢卷尺7.5米把55直角尺3.5×500mm把26墨斗个27垫木10×10×200cm根408气割用具套39焊机500A台410经纬仪J2台111爬梯10m个612吊篮个413晃绳盘214灭火器泡沫支85、压型钢板进场卸货、堆放5.1压型钢板在卸货吊运中，采用钢丝绳捆绑起吊时，必须在钢丝绳与板接触的转角处，用轮胎胶皮垫好。捆绑要牢固，起吊要平稳，不得有倾斜现象，以...
