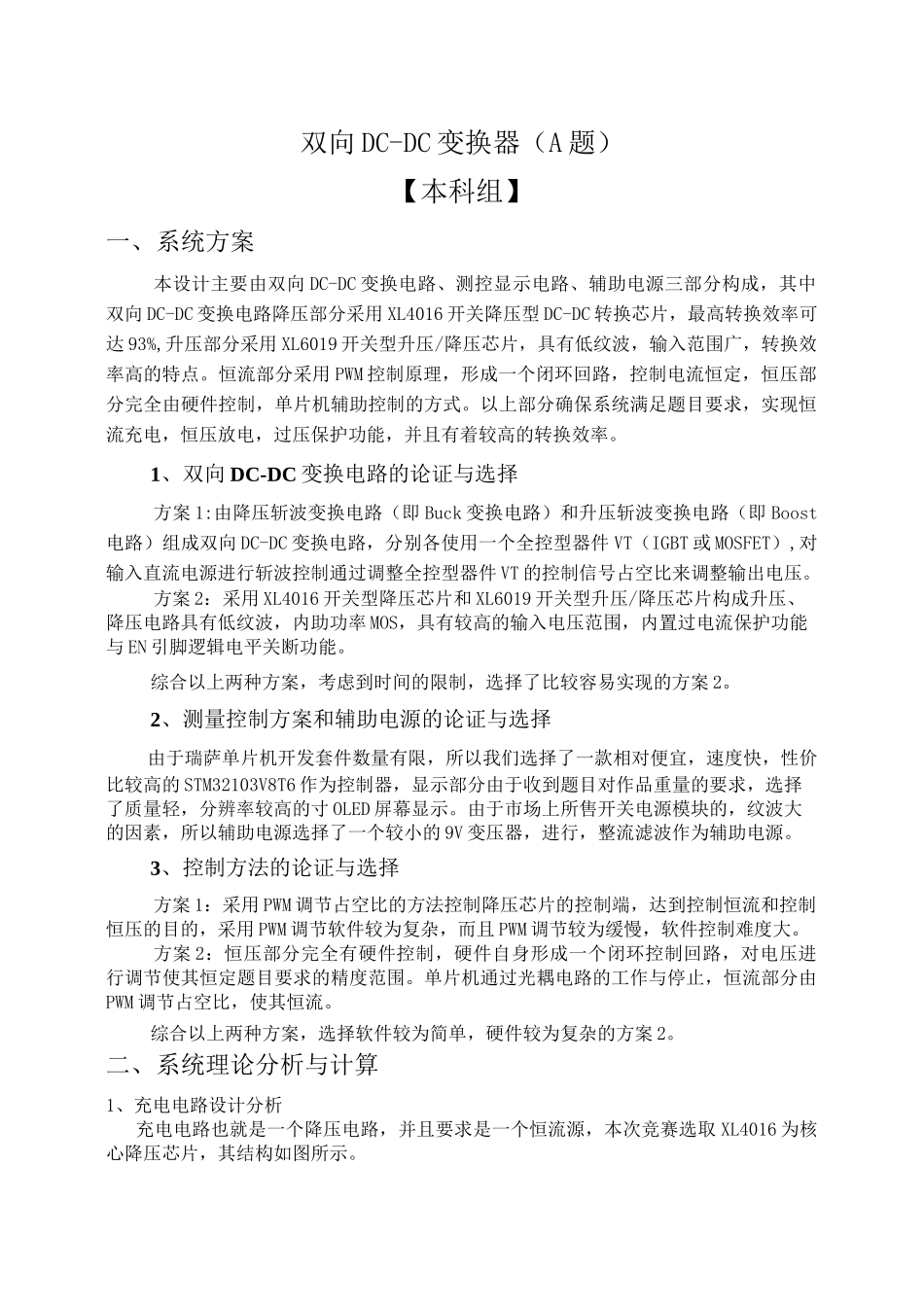

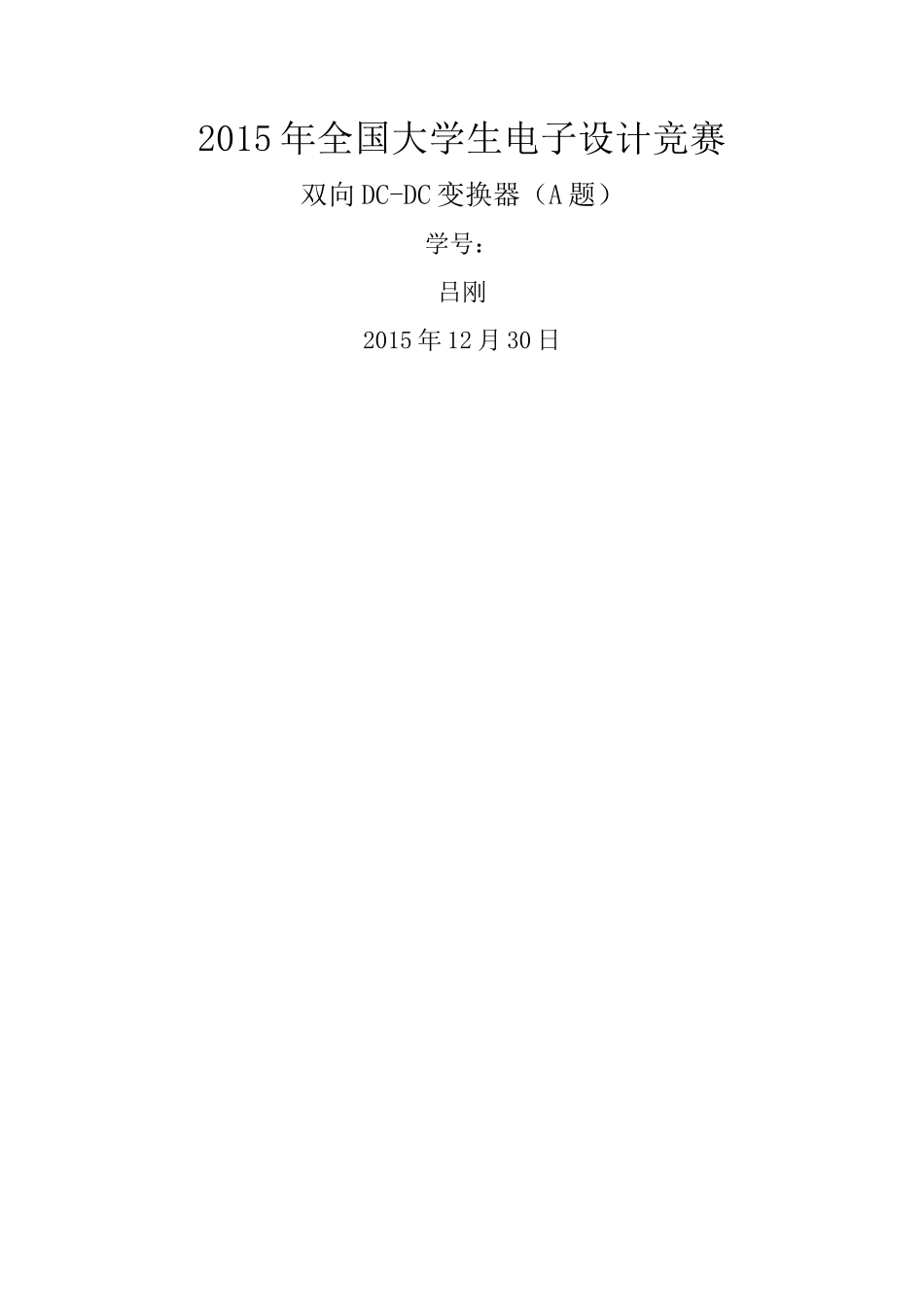

2015年全国大学生电子设计竞赛双向DC-DC变换器（A题）学号：吕刚2015年12月30日摘要本设计主要由双向DC-DC变换电路、测控显示电路、辅助电源三部分构成，其中双向DC-DC变换电路降压部分采用XL4016开关降压型DC-DC转换芯片，最高转换效率可达93%,升压部分采用XL6019开关型升压/降压芯片，具有低纹波,输入范围广，转换效率高的特点。恒流部分采用PWM控制原理，形成一个闭环回路，控制电流恒定，恒压部分完全由硬件控制，单片机辅助控制的方式。以上部分确保系统满足题目要求，实现恒流充电，恒压放电，过压保护功能，并且有着较高的转换效率。在本次设计中恒压部分完全有硬件控制，硬件自身形成一个闭环控制回路，对电压进行调节使其恒定题目要求的精度范围。单片机通过光耦电路的工作与停止，恒流部分由PWM调节占空比，使其恒流。关键字电池充放电升压降压XL4016XL6019STM32目录双向DC-DC变换器（A题）【本科组】一、系统方案本设计主要由双向DC-DC变换电路、测控显示电路、辅助电源三部分构成，其中双向DC-DC变换电路降压部分采用XL4016开关降压型DC-DC转换芯片，最高转换效率可达93%,升压部分采用XL6019开关型升压/降压芯片，具有低纹波，输入范围广，转换效率高的特点。恒流部分采用PWM控制原理，形成一个闭环回路，控制电流恒定，恒压部分完全由硬件控制，单片机辅助控制的方式。以上部分确保系统满足题目要求，实现恒流充电，恒压放电，过压保护功能，并且有着较高的转换效率。1、双向DC-DC变换电路的论证与选择方案1:由降压斩波变换电路（即Buck变换电路）和升压斩波变换电路（即Boost电路）组成双向DC-DC变换电路，分别各使用一个全控型器件VT（IGBT或MOSFET）,对输入直流电源进行斩波控制通过调整全控型器件VT的控制信号占空比来调整输出电压。方案2：采用XL4016开关型降压芯片和XL6019开关型升压/降压芯片构成升压、降压电路具有低纹波，内助功率MOS，具有较高的输入电压范围，内置过电流保护功能与EN引脚逻辑电平关断功能。综合以上两种方案，考虑到时间的限制，选择了比较容易实现的方案2。2、测量控制方案和辅助电源的论证与选择由于瑞萨单片机开发套件数量有限，所以我们选择了一款相对便宜，速度快，性价比较高的STM32103V8T6作为控制器，显示部分由于收到题目对作品重量的要求，选择了质量轻，分辨率较高的寸OLED屏幕显示。由于市场上所售开关电源模块的，纹波大的因素，所以辅助电源选择了一个较小的9V变压器，进行，整流滤波作为辅助电源。3、控制方法的论证与选择方案1：采用PWM调节占空比的方法控制降压芯片的控制端，达到控制恒流和控制恒压的目的，采用PWM调节软件较为复杂，而且PWM调节较为缓慢，软件控制难度大。方案2：恒压部分完全有硬件控制，硬件自身形成一个闭环控制回路，对电压进行调节使其恒定题目要求的精度范围。单片机通过光耦电路的工作与停止，恒流部分由PWM调节占空比，使其恒流。综合以上两种方案，选择软件较为简单，硬件较为复杂的方案2。二、系统理论分析与计算1、充电电路设计分析充电电路也就是一个降压电路，并且要求是一个恒流源，本次竞赛选取XL4016为核心降压芯片，其结构如图所示。*
