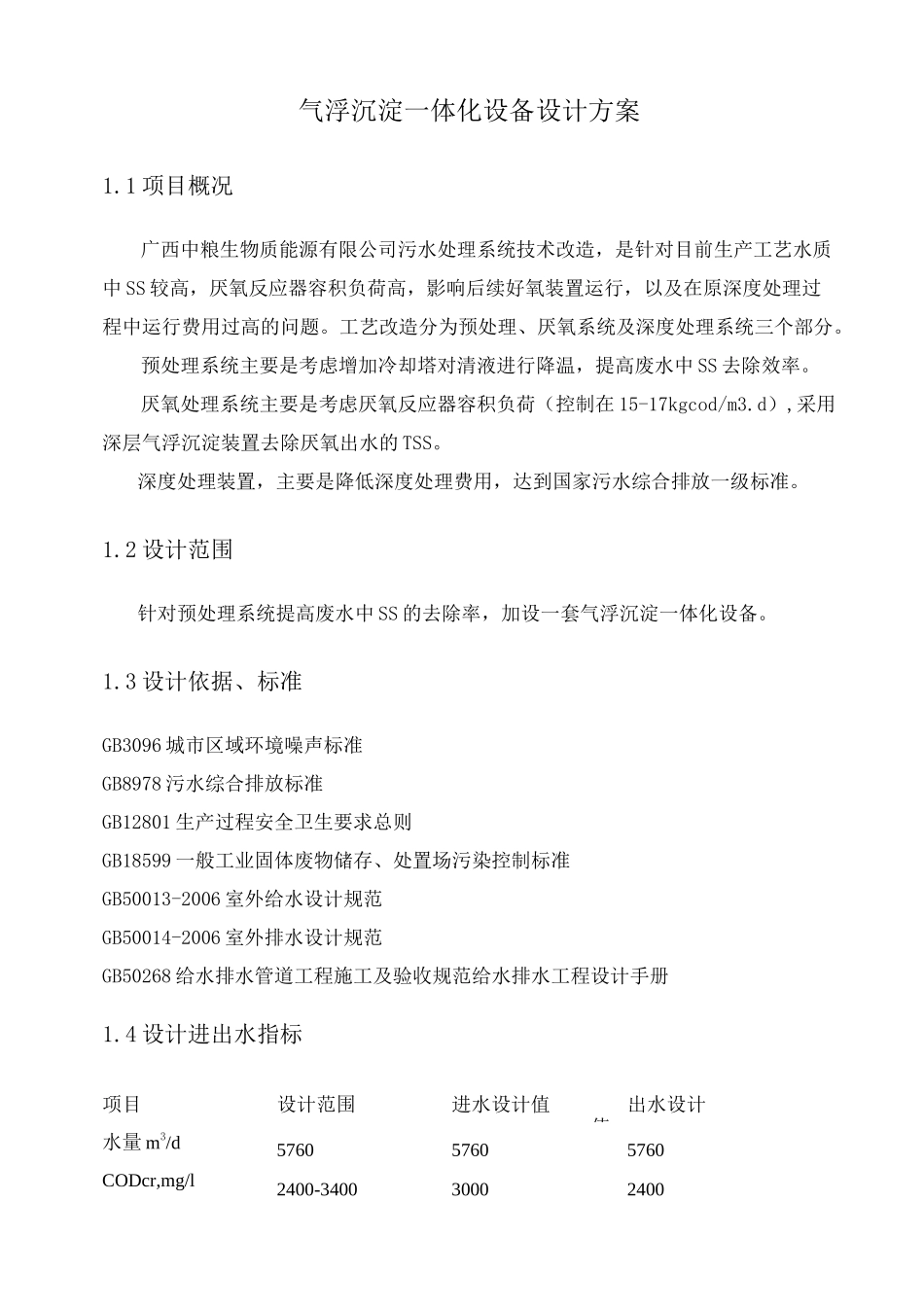

气浮沉淀一体化设备设计方案1.1项目概况广西中粮生物质能源有限公司污水处理系统技术改造，是针对目前生产工艺水质中SS较高，厌氧反应器容积负荷高，影响后续好氧装置运行，以及在原深度处理过程中运行费用过高的问题。工艺改造分为预处理、厌氧系统及深度处理系统三个部分。预处理系统主要是考虑增加冷却塔对清液进行降温，提高废水中SS去除效率。厌氧处理系统主要是考虑厌氧反应器容积负荷（控制在15-17kgcod/m3.d）,采用深层气浮沉淀装置去除厌氧出水的TSS。深度处理装置，主要是降低深度处理费用，达到国家污水综合排放一级标准。1.2设计范围针对预处理系统提高废水中SS的去除率，加设一套气浮沉淀一体化设备。1.3设计依据、标准GB3096城市区域环境噪声标准GB8978污水综合排放标准GB12801生产过程安全卫生要求总则GB18599一般工业固体废物储存、处置场污染控制标准GB50013-2006室外给水设计规范GB50014-2006室外排水设计规范GB50268给水排水管道工程施工及验收规范给水排水工程设计手册1.4设计进出水指标项目设计范围进水设计值出水设计值水量m3/d576057605760CODcr,mg/l2400-340030002400TSS,mg/l2400-32003200800PH7.2-7.57.2-7.5大于7.0温度。c36-3836-381.5设计理念将深层气浮与沉淀工艺有机结合，一方面降低投资和运行成本，另一方面两种工艺有机结合与一套设备内比单纯的把两种工艺并列存在更节省空间而且效果更好。1.6设计意图及目标深层气浮是处理悬浮颗粒及油类，斜管沉淀能处理可沉降的或经絮凝后可沉降的颗粒物，将深层气浮与斜管沉淀有机结合，这样对水中SS的处理更全面，大大提升处理效率，常规气浮对TSS的处理率在60%左右，经过这样的改良后处理效果超过了65%。1.7工艺设计工艺流程1.8工艺流程说明本工艺采用气浮与斜管沉淀结合的工艺，污水通过提升泵或重力自流的方式经过静态管道混合器，同时往管道混合器中假如混凝剂溶液（按比例），然后污水流入絮凝剂混合区，在絮凝剂混合区中添加絮凝剂溶液（按比例），混和的污水进入絮凝反应区，通过有效的设备内部布局降低污水流速（趋于静态），这样会大大提高絮凝反应效率，有利于后续气浮反应的效果，然后污水进入气浮反应区，溶气罐中的溶气水在气浮池中经释放器突然减到常压，这时溶解于水中的过饱和空气以微细气泡在池中逸出，将污水中悬浮物颗粒或油粒带到水面形成浮渣通过行车式刮渣机刮除之，另一部分易于沉降的悬浮颗粒通过重力沉降落入污泥斗定期排泥，通过集水管道将气浮分离区中部的水均匀分布进入斜管沉淀池，通过蜂窝填料进一步处理水中的SS，提高处理效果。本工艺优势：1、混凝剂利用管道混合器添加，在产生相同混匀效果的情况下，节省了混凝剂的停留时间。2、采用了深层气浮与斜管沉淀的结合，这样较普通气浮增加了可沉降的污泥处理单位，提高了处理效率，而且两种处理单元采用合理的方式有机结合，降低了设备的占地面积。1.9工艺计算及设备配备1.9.1气浮沉淀一体化设备主体外型尺寸：3000X23500X3000mm(底板厚度10mm、周边板厚8mm、内部隔板厚度8mm)总停留时间：48min材质：CS(环氧煤沥青防腐处理)数量：1套生产厂家或品牌：凌志环保配套设备(1)静态管道混合器型号：GW-350数量：1套生产厂家或品牌：凌志环保产品描述：(1)不需外加动力。(2)水流通过混合器，产生成对分流，交叉混合和反向旋流，效果显著，混合率达90%-95%。(3)投资低廉，安装简易，一般不需维修、保养，管理方便，水头损失小。(4)混合器安装应尽量靠近沉淀池。(2)行车式刮渣机型号：LZH-3材质：组合件功率：0.55KW数量：1套生产厂家或品牌：凌志环保产品描述：电机使用南阳防爆电机有限公司的电机、轴承品牌为SKF。（3）立轴式机械反应搅拌机型号：LJH-2875材质：组合件功率：0.37kw数量：1套生产厂家或品牌：凌志环保产品描述：电机使用南阳防爆电机有限公司的电机、轴承品牌为SKF。（4）溶气释放器型号：TJ-V作用直径：110cm材质：SS304数量：8套生产厂家或品牌：凌志环保产品描述：（1）在0.15MPa以上，可释放溶气量的99%。释放的微气泡密集、直径为20-40口m。在0.2MPa压力下即能正常工作。（2）单个释放器出流量和作用范围较广...
