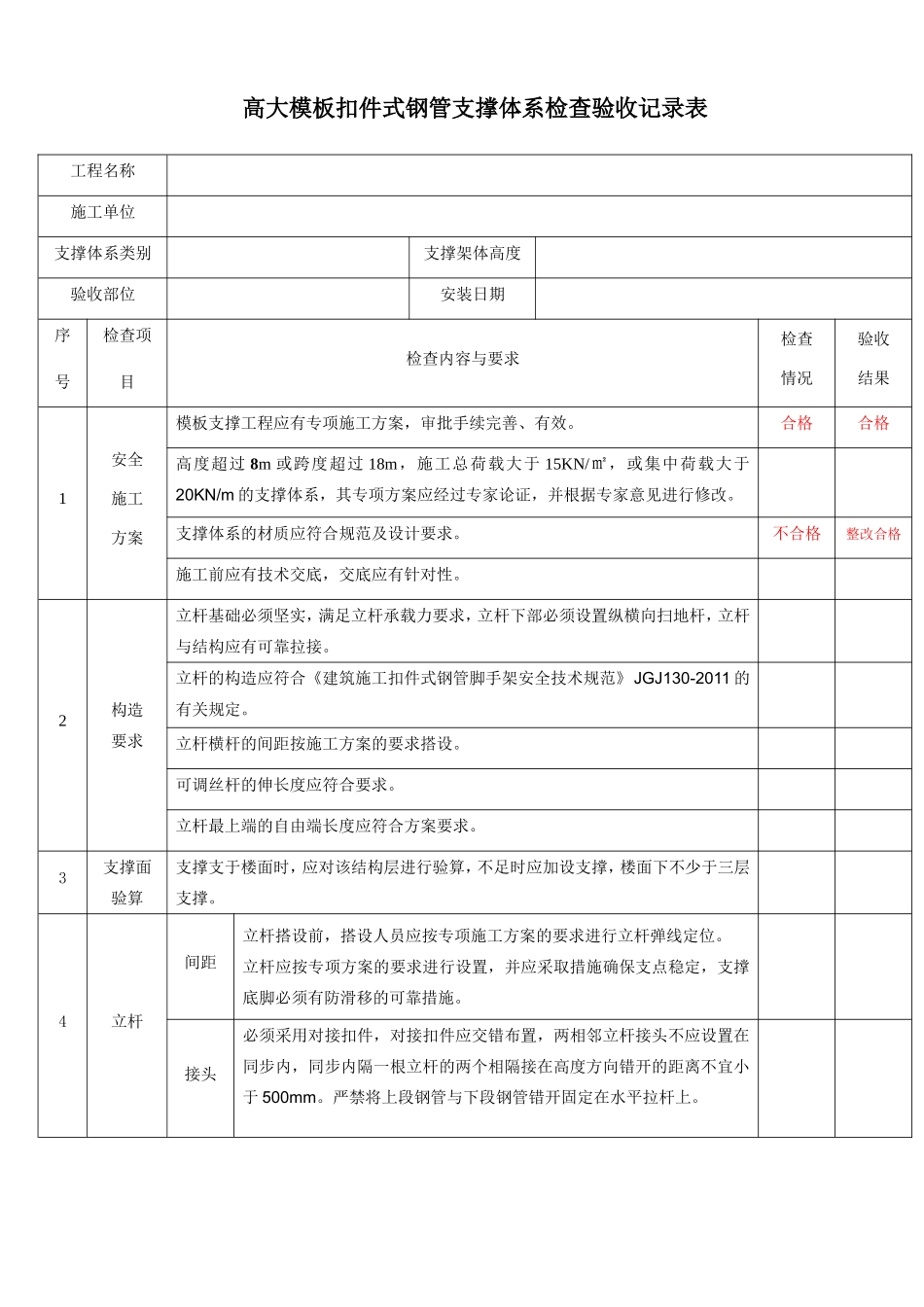

高大模板扣件式钢管支撑体系检查验收记录表工程名称施工单位支撑体系类别支撑架体高度验收部位安装日期序号检查项目检查内容与要求检查情况验收结果1安全施工方案模板支撑工程应有专项施工方案，审批手续完善、有效。合格合格高度超过8m或跨度超过18m，施工总荷载大于15KN/㎡，或集中荷载大于20KN/m的支撑体系，其专项方案应经过专家论证，并根据专家意见进行修改。支撑体系的材质应符合规范及设计要求。不合格整改合格施工前应有技术交底，交底应有针对性。2构造要求立杆基础必须坚实，满足立杆承载力要求，立杆下部必须设置纵横向扫地杆，立杆与结构应有可靠拉接。立杆的构造应符合《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011的有关规定。立杆横杆的间距按施工方案的要求搭设。可调丝杆的伸长度应符合要求。立杆最上端的自由端长度应符合方案要求。3支撑面验算支撑支于楼面时，应对该结构层进行验算，不足时应加设支撑，楼面下不少于三层支撑。4立杆间距立杆搭设前，搭设人员应按专项施工方案的要求进行立杆弹线定位。立杆应按专项方案的要求进行设置，并应采取措施确保支点稳定，支撑底脚必须有防滑移的可靠措施。接头必须采用对接扣件，对接扣件应交错布置，两相邻立杆接头不应设置在同步内，同步内隔一根立杆的两个相隔接在高度方向错开的距离不宜小于500mm。严禁将上段钢管与下段钢管错开固定在水平拉杆上。顶部顶部采用可调顶托，大梁下立杆顶部应采用可调顶托。当采用模板下水平钢管与立杆扣件方式连接时，必须采取增设扣件等可靠措施（即使安全验算满足要求），立杆顶部或可调顶托托板伸出双向水平拉杆杆长度不应大于300mm。未采用可调顶托时应用双扣件抗滑。底部底部应设置可调底座或垫板；可调底座与水平杆长度不应大于200mm。垂值度垂直度偏差不得大于架高的1/300，且控制在50mm以内。5扫地杆支撑架立杆根部在离地不大于200mm处设置纵横方向扫地杆，扫地杆应同水平杆，保持贯通连续，将各立杆连成整体。6水平杆水平杆可以采取对接扣件连接，也可以采用搭接，接头应错开设置。搭接长度不应小于1m，应等距离设置3个旋转扣件固定，端部扣件盖板边缘离杆端的距离不应小于100mm。水平杆应保持贯通、连续，将各立杆连成整体。7剪刀撑满堂模板支架四边与中间每隔4排支架立杆应设置一道纵向剪刀撑，且间距不大于6.0m，由底至顶连续设置。在模板支架两端与中间每隔4排立杆从顶层开始向下每隔两步设置一道水平剪刀撑[参见《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）]。剪刀撑的角度在45°~60°之间，跨度不小于4跨（6m）[参见《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）]。8连墙件支架整体应与周围已浇筑完砼柱、墙等结构设置刚性拉结。拉结点宜靠近杆件主节点。连墙件宜按以下数量设置：竖直方向每2个步高或每层楼面或沿柱高每4米设置一处；水平方向每3跨设置一处；如周边无既有建筑物，应采取其他有效措施。（执行JGJ162-2008第6.2.4条）。9扣件安装扣件螺栓拧紧扭力矩应为40N.m～65N.m。10浇筑程中支变形监测点项目经理部验收结论：项目经理（签字）：年月日项目技术负责人（签字）：年月日项目专职安全员（签字）：年月日项目质检员（签字）：年月日项目施工员（签字）：年月日班组负责人（签字）：年月日施工单位验收结论：公司质安部负责人（签字）：年月日公司技术负责人（签字）：年月日监理单位验收意见：监理工程师（签字）：年月日总监理工程师（签字）：年月日建设单位验收意见：建设单位现场代表（签字）：年月日建设单位项目负责人（签字）：年月日
