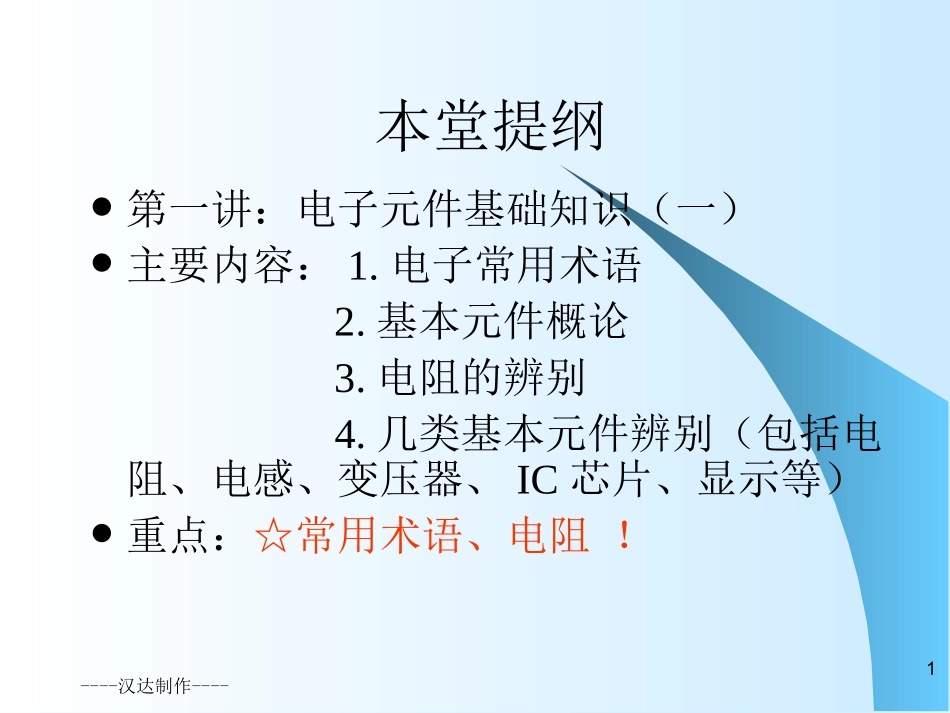

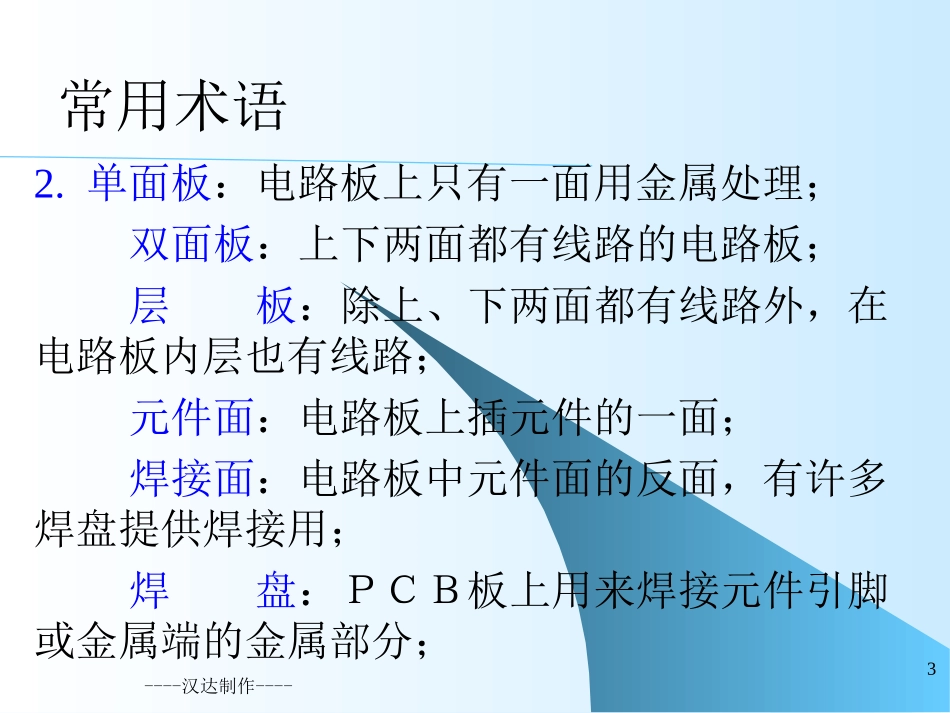

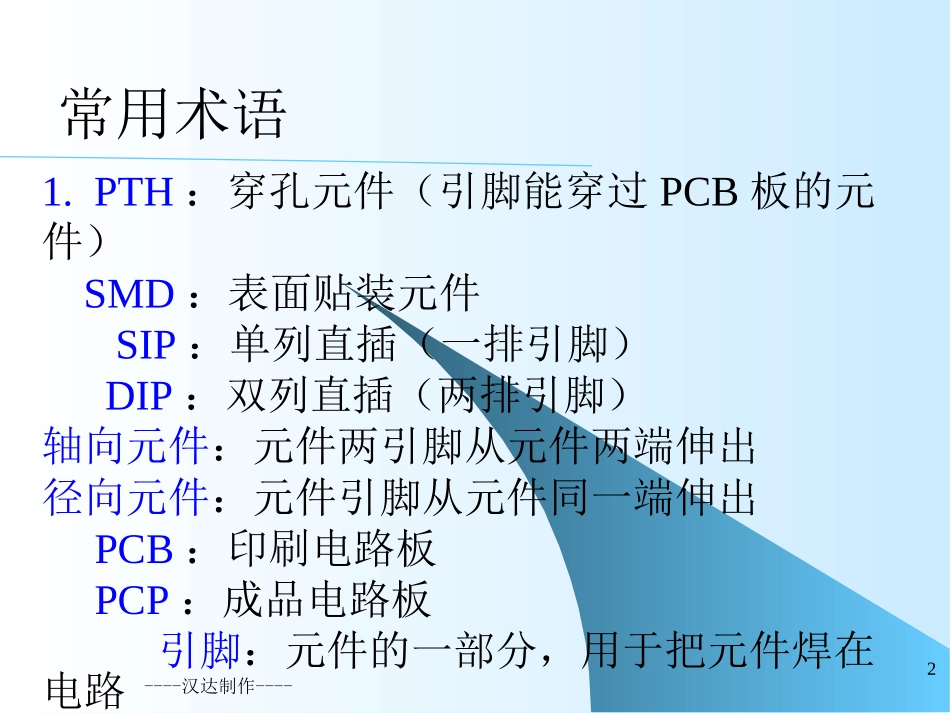

----汉达制作----1本堂提纲第一讲：电子元件基础知识（一）主要内容：1.电子常用术语2.基本元件概论3.电阻的辨别4.几类基本元件辨别（包括电阻、电感、变压器、IC芯片、显示等）重点：☆常用术语、电阻！----汉达制作----2常用术语1.PTH：穿孔元件（引脚能穿过PCB板的元件）SMD：表面贴装元件SIP：单列直插（一排引脚）DIP：双列直插（两排引脚）轴向元件：元件两引脚从元件两端伸出径向元件：元件引脚从元件同一端伸出PCB：印刷电路板PCP：成品电路板引脚：元件的一部分，用于把元件焊在电路板上----汉达制作----3常用术语2.单面板：电路板上只有一面用金属处理；双面板：上下两面都有线路的电路板；层板：除上、下两面都有线路外，在电路板内层也有线路；元件面：电路板上插元件的一面；焊接面：电路板中元件面的反面，有许多焊盘提供焊接用；焊盘：ＰＣＢ板上用来焊接元件引脚或金属端的金属部分；----汉达制作----4常用术语3.金属化孔(PTH):一般用来插元件和布明线的金属化孔；连接孔:（相对与金属化孔）一般不用来插元件和布明线的金属化孔；空焊:零件脚或引线脚与锡垫间没有锡或其它因素造成没有接合。假焊:假焊之现象与空焊类似，但其锡垫之锡量太少，低于接合面标准。冷焊:锡或锡膏在回风炉气化后，在锡垫上仍有模糊的粒状附着物。桥接:有脚零件脚与脚之间焊锡联接短路----汉达制作----5常用术语4.元件符号：Ｒ、Ｃ、Ｌ、Ｄ（ＣＲ）、Ｑ、Ｕ、Ｘ（Ｙ）、Ｓ（ＳＷ）、ＢＡＴ极性元件：有些元件，插入电路板时必需定向；极性标志：印刷电路板上，极性元件的位置印有极性标志；错件：零件放置之规格或种类与作业规定不符；缺件：应放置零件之位置，因不正常之缘故而产生空缺；跪脚：零件引脚打折形成跪脚----汉达制作----6常用术语5.自检：由工作的完成者依据规定的规则对该工作进行的检验；我们的自检包括两部分：一、检验上道工序步骤；二、完成本道工序后，检验本道工序；在这里，我们要求做到“三不”：即：‘不接受’不合格产品；‘不生产’不合格产品；‘不流出’不合格产品；----汉达制作----7基本电子元件特性一览表PCB板上字母标志元件名称特性极性or方向计量单位功能R(RN/RP)电阻有色环有SIP/DIP/SMD封装SIP/DIP有方向欧姆Ω/KΩ/MΩ限制电流C电容色彩明亮、标有DC/VDC/pF/uF等部分有法拉pF/nF/uF存储电荷，阻直流、通交流L电感单线圈无亨利uH/mH存储磁场能量,阻直流,通交流T变压器两个或以上线圈有匝比数调节交流电的电压与电流D或CR二极管小玻璃体，一条色环标记为1Nxxx/LED有允许电流单向流动Q三极管三只引脚，通常标记为2Nxxx/DIP/SOT有放大倍数用作放大器或开关U集成电路IC有多种电路的集合X或Y晶振crystal金属体有赫兹（Hz）产生振荡频率F保险丝fuse无安培（A）电路过载保护S或SW开关switch有触发式、按键式及旋转式，通常为DIP有触点数通断电路J或P连接器有引脚数连接电路板B或BJT电池正负极，电压有伏特（安培）提供直流电流----汉达制作----8电阻表示符号为“R”，基本单位是Ω，功率用Ｗ表示：种类：常见的电阻器有下列几种:（1）金属膜电阻器（2）碳膜电阻器（3）线绕电阻器（4）电位器（5）电阻网络器（排阻）（6）敏感电阻器（7）水泥电阻（8）贴片电阻电阻的主要参数:1.标准阻值和允许偏差（误差）2.额定功率----汉达制作----9单位换算ΩＫΩＭΩ1000.11，000110，000100.01100，0001000.11，000，0001，0001----汉达制作----10贴片(SMD)电阻：外观及阻值的标识：片式电阻器一般为表面黑色，底面及两边为白色，一般在外表面标出阻值大小；有两种形式：三号码ＤＤＭ±５％四号码ＤＤＤＭ±１％----汉达制作----11三号码ＤＤＭ:(误差5%)用三位数字表示阻值的大小；三位数的前两位是有效数字，第三位是有效数字后面0的个数；范例：①：203=20000，即20k；②：100＝10100=10，即10；③：562=5600，即5.6k；----汉达制作----12四号码ＤＤＤＭ:(误差1%)用四位数字表示阻值的大小；三位数的前三位是有效数字，第四位是有效数字后面0的个数；范例：①：2301表示230101=2300，即2.3k；②：1000＝100100=100，...
