烟囱施工方案VIP免费

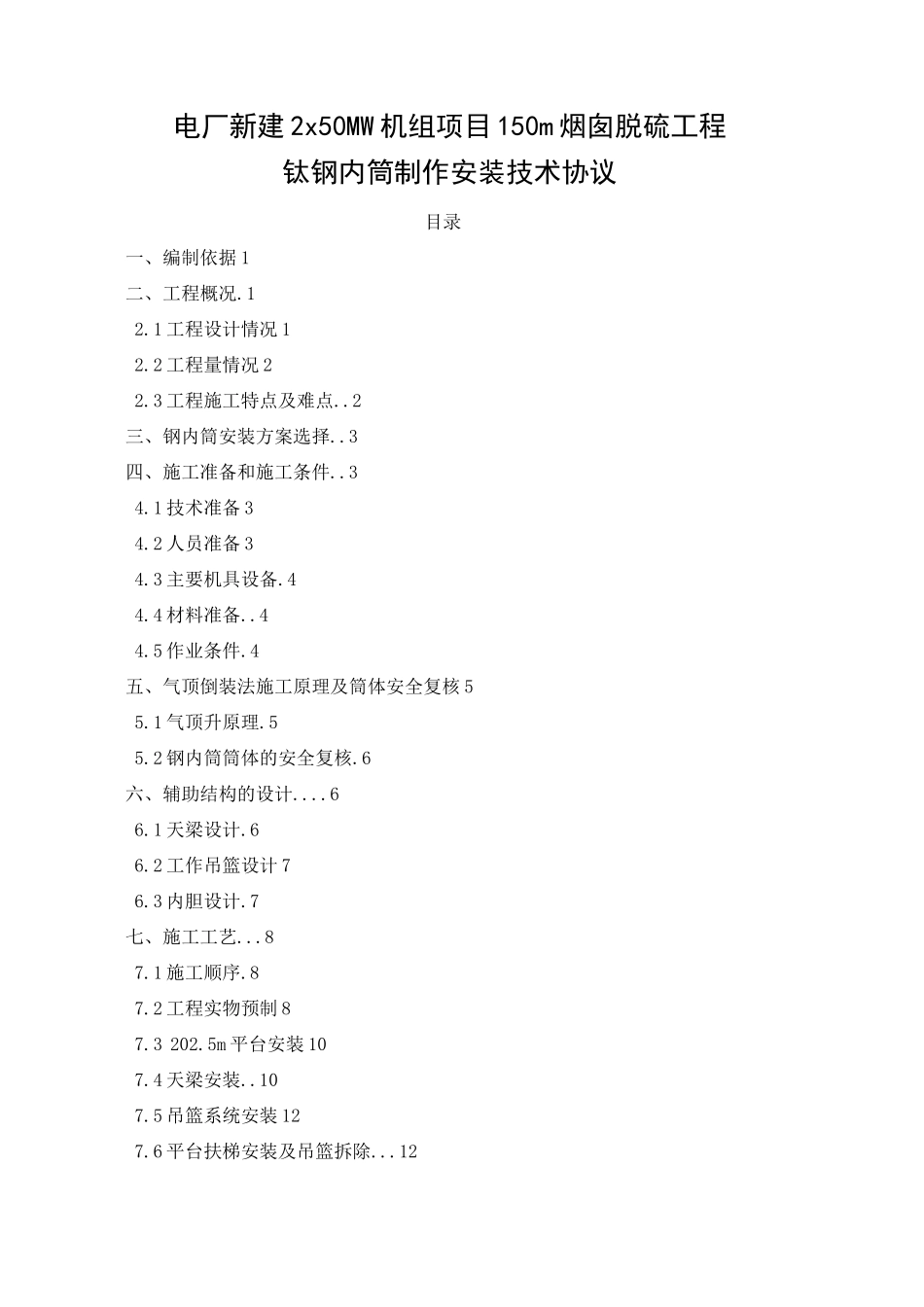

烟囱施工方案_第1页
1/6

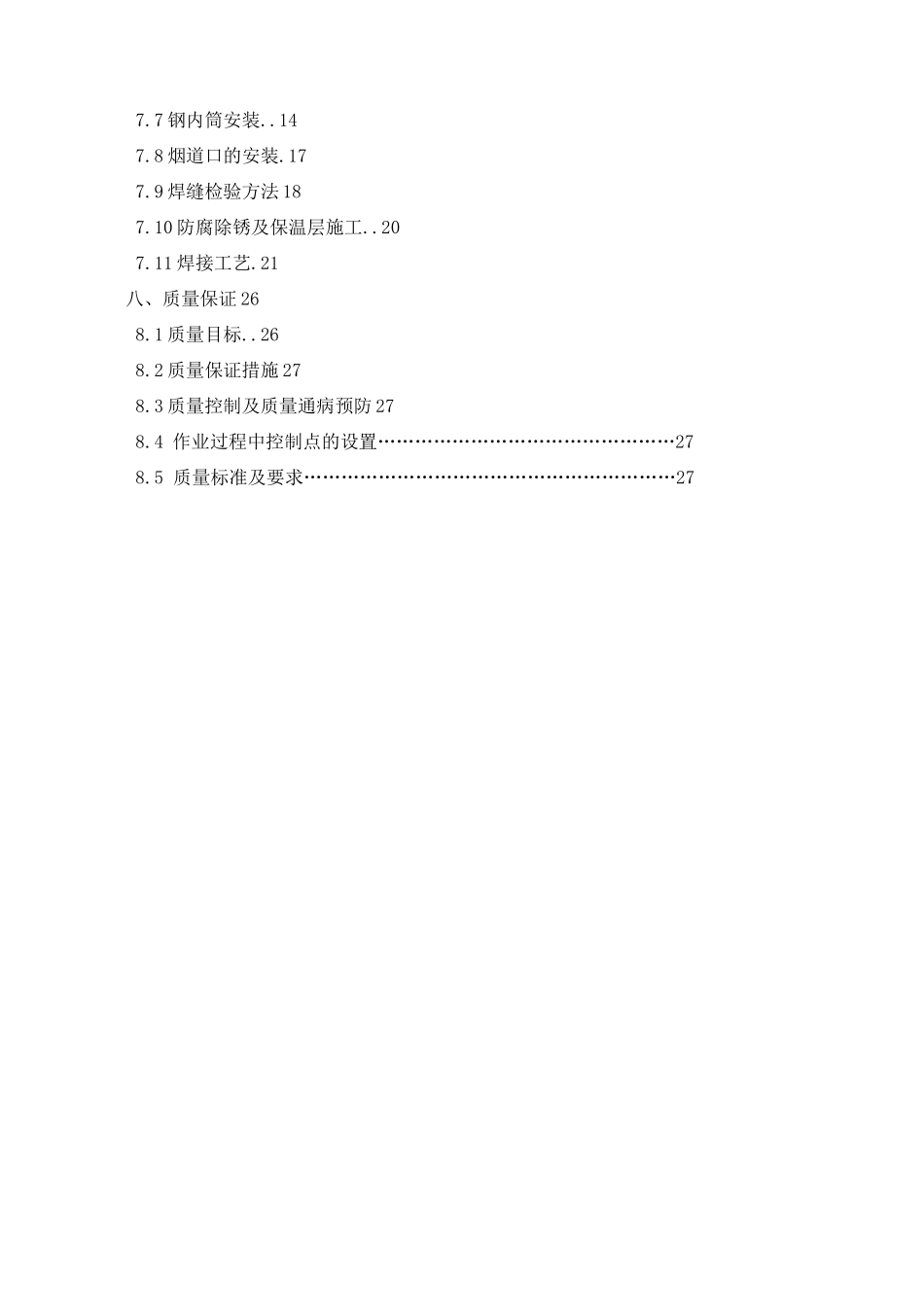

烟囱施工方案_第2页
2/6

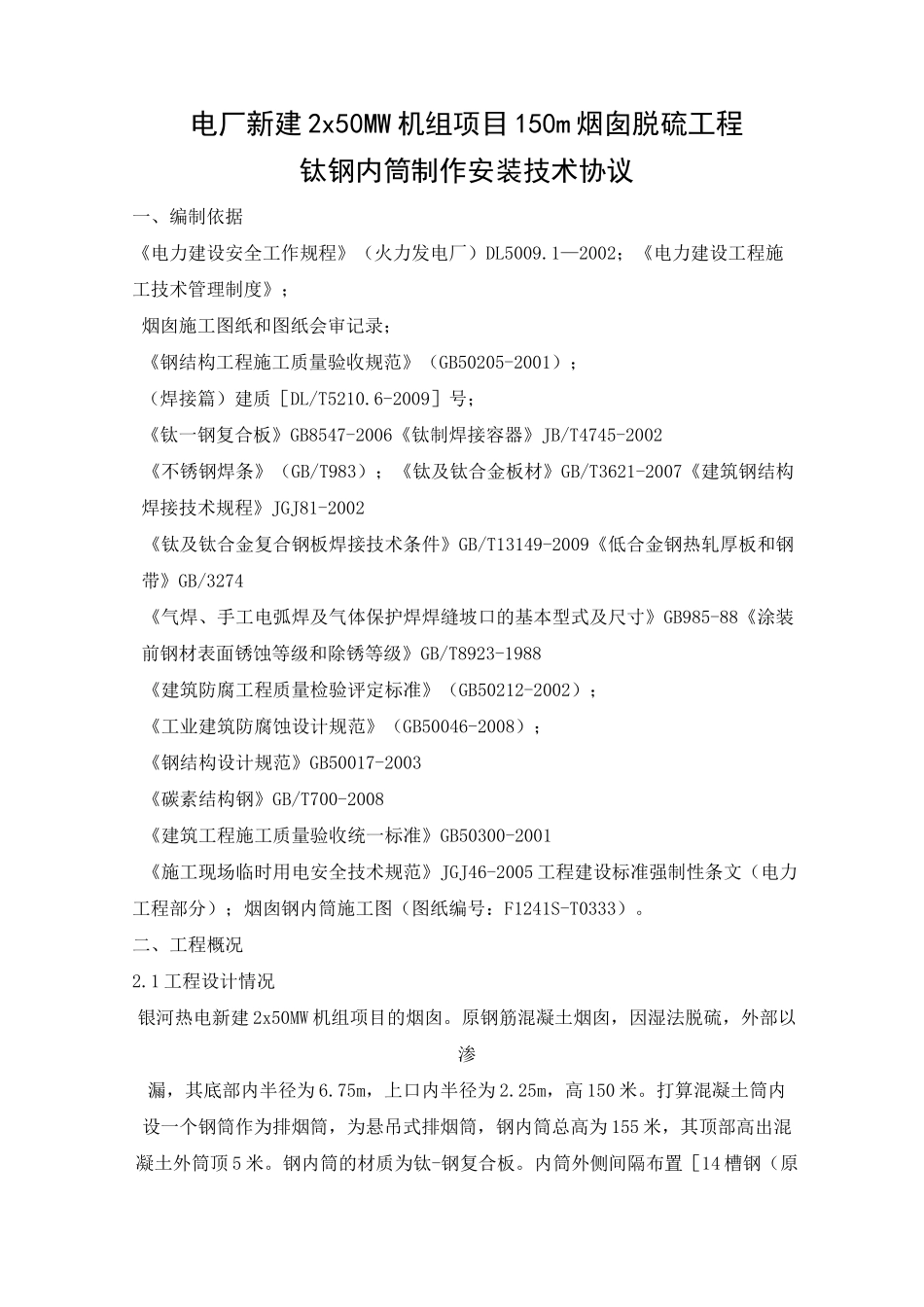

烟囱施工方案_第3页
3/6
电厂新建2x50MW机组项目150m烟囱脱硫工程钛钢内筒制作安装技术协议目录一、编制依据1二、工程概况.12.1工程设计情况12.2工程量情况22.3工程施工特点及难点..2三、钢内筒安装方案选择..3四、施工准备和施工条件..34.1技术准备34.2人员准备34.3主要机具设备.44.4材料准备..44.5作业条件.4五、气顶倒装法施工原理及筒体安全复核55.1气顶升原理.55.2钢内筒筒体的安全复核.6六、辅助结构的设计....66.1天梁设计.66.2工作吊篮设计76.3内胆设计.7七、施工工艺...87.1施工顺序.87.2工程实物预制87.3202.5m平台安装107.4天梁安装..107.5吊篮系统安装127.6平台扶梯安装及吊篮拆除...127.7钢内筒安装..147.8烟道口的安装.177.9焊缝检验方法187.10防腐除锈及保温层施工..207.11焊接工艺.21八、质量保证268.1质量目标..268.2质量保证措施278.3质量控制及质量通病预防278.4作业过程中控制点的设置…………………………………………278.5质量标准及要求……………………………………………………27电厂新建2x50MW机组项目150m烟囱脱硫工程钛钢内筒制作安装技术协议一、编制依据《电力建设安全工作规程》(火力发电厂)DL5009.1—2002;《电力建设工程施工技术管理制度》;烟囱施工图纸和图纸会审记录;《钢结构工程施工质量验收规范》(GB50205-2001);(焊接篇)建质[DL/T5210.6-2009]号;《钛一钢复合板》GB8547-2006《钛制焊接容器》JB/T4745-2002《不锈钢焊条》(GB/T983);《钛及钛合金板材》GB/T3621-2007《建筑钢结构焊接技术规程》JGJ81-2002《钛及钛合金复合钢板焊接技术条件》GB/T13149-2009《低合金钢热轧厚板和钢带》GB/3274《气焊、手工电弧焊及气体保护焊焊缝坡口的基本型式及尺寸》GB985-88《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923-1988《建筑防腐工程质量检验评定标准》(GB50212-2002);《工业建筑防腐蚀设计规范》(GB50046-2008);《钢结构设计规范》GB50017-2003《碳素结构钢》GB/T700-2008《建筑工程施工质量验收统一标准》GB50300-2001《施工现场临时用电安全技术规范》JGJ46-2005工程建设标准强制性条文(电力工程部分);烟囱钢内筒施工图(图纸编号:F1241S-T0333)。二、工程概况2.1工程设计情况银河热电新建2x50MW机组项目的烟囱。原钢筋混凝土烟囱,因湿法脱硫,外部以渗漏,其底部内半径为6.75m,上口内半径为2.25m,高150米。打算混凝土筒内设一个钢筒作为排烟筒,为悬吊式排烟筒,钢内筒总高为155米,其顶部高出混凝土外筒顶5米。钢内筒的材质为钛-钢复合板。内筒外侧间隔布置[14槽钢(原设计10#工字钢更改,见工程联系单加劲环,按照烟气的防腐、防渗设计要求,烟囱外壁与烟道采用耐高温防腐漆。钢内筒与混凝土筒壁间还设有三层钢平台及爬梯,作日常检修维护、烟气取样及钢内筒止晃用,其标高分别为55m、100m、145m。钢平台采用Q235B型钢组焊,上铺花纹钢板°145m平台为钢结构-砼组合平台。各层钢平台间设有旋转钢制扶梯,转折处设有中间休息平台。旋转钢梯标高到100m,以上为直爬梯。钢内筒平台处设置止晃装置。钢内筒底座和筒首与外筒的避雷连线安装。2.2工程量总体概况施工前准备f制作加工安装脱硫塔顶部临时烟囱f拆除烟囱内壁整体耐火砖f拆除积灰平台f现浇烟囱基础f烟囱与烟道钛钢内筒制作安装f烟囱与烟道烟囱钢结构附件安装f烟囱与烟道耐高温防腐漆f清理场地f竣工验收。序号名称单位数量备注1气顶装置及操作平台、吊篮套1包括措施料,约100吨2拆除内壁耐火砖整体套13拆除内壁积灰平台套14脱硫塔顶部安装临时烟囱支25烟囱与烟道钛钢内筒套16纯钛板条套17烟囱与烟道烟囱钢结构附件套、18烟囱与烟道耐高温防腐漆套12.3工程施工特点及难点1)本工程属技术上高难度、质量上高标准、安全上高风险的典型“三高工程”。2)钢平台、钢内筒主导施工工艺的独特性和复杂性。3)主要工序必须依次流水,不许平行或错位。具有不可变更的刚性施工关键线路。4)主导工序施工作业面只能自上而下垂直递进展开,单位时间内的可实施作业面始终局限在狭小封闭空间。辅助设施平面及空间布置难度大,各项工作前瞻性要求极高。5)烟囱采用单筒钛-钢复合板的钢内筒,工程量...
