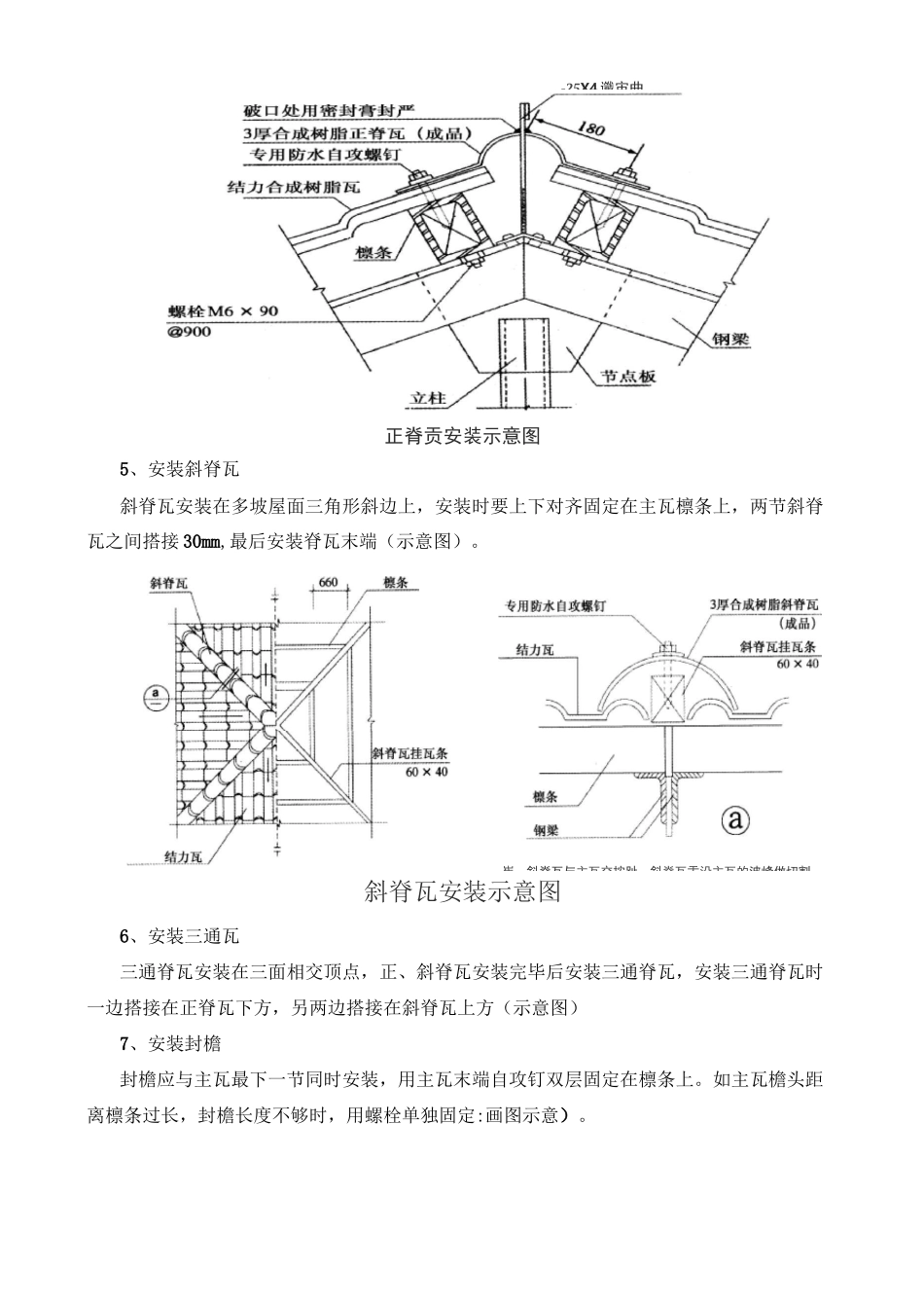

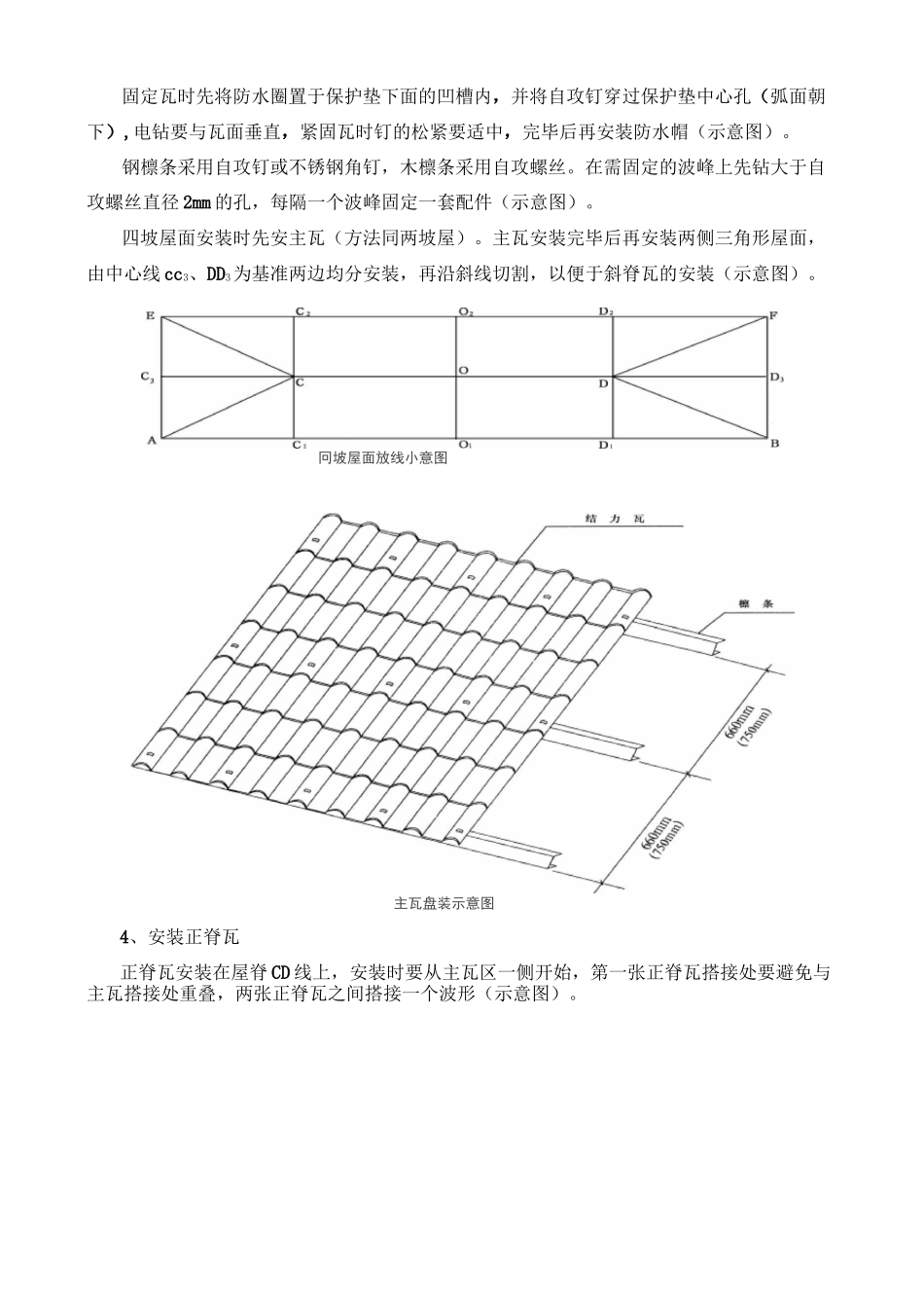

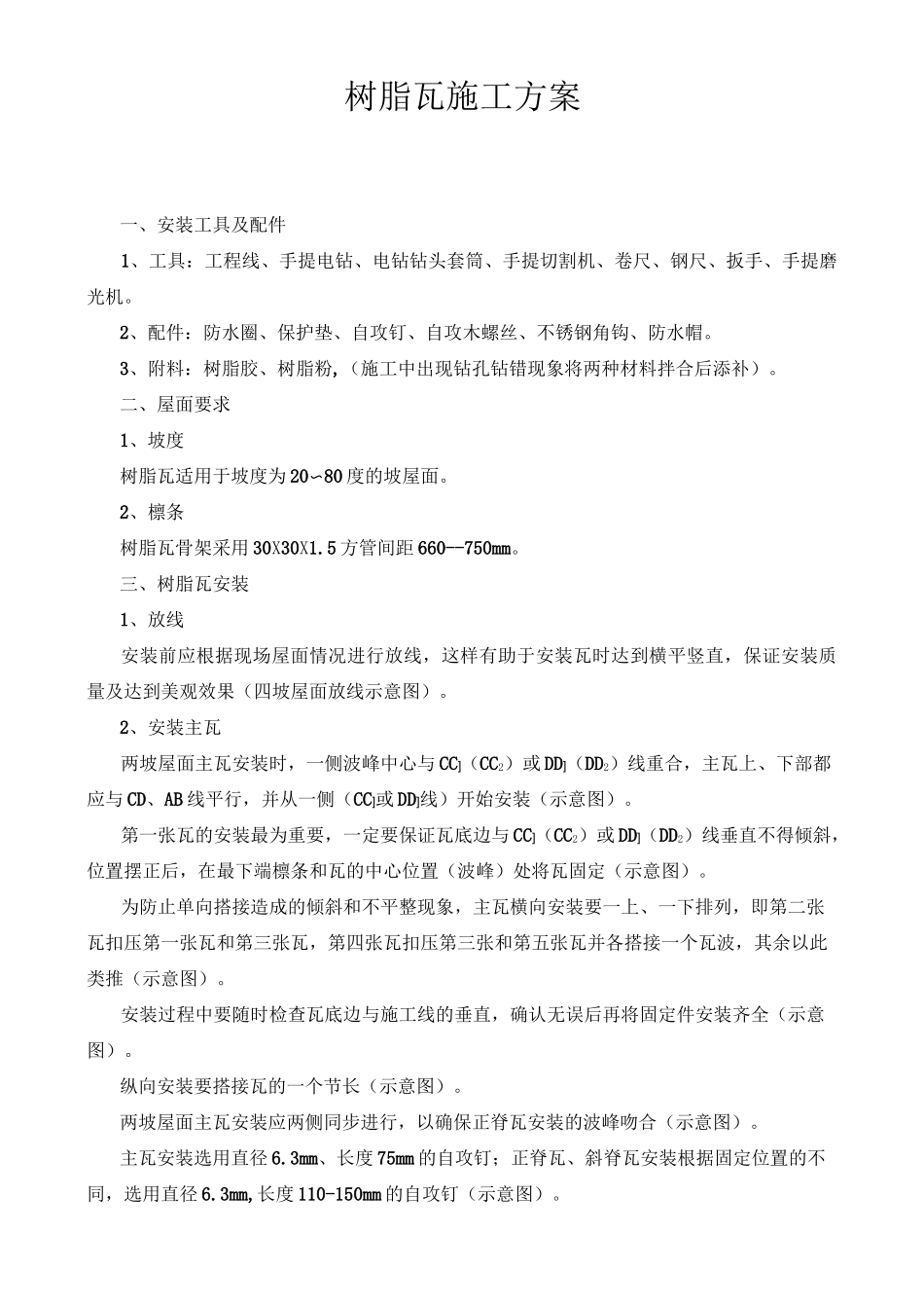

树脂瓦施工方案一、安装工具及配件1、工具：工程线、手提电钻、电钻钻头套筒、手提切割机、卷尺、钢尺、扳手、手提磨光机。2、配件：防水圈、保护垫、自攻钉、自攻木螺丝、不锈钢角钩、防水帽。3、附料：树脂胶、树脂粉,（施工中出现钻孔钻错现象将两种材料拌合后添补）。二、屋面要求1、坡度树脂瓦适用于坡度为20〜80度的坡屋面。2、檩条树脂瓦骨架采用30X30X1.5方管间距660--750mm。三、树脂瓦安装1、放线安装前应根据现场屋面情况进行放线，这样有助于安装瓦时达到横平竖直，保证安装质量及达到美观效果（四坡屋面放线示意图）。2、安装主瓦两坡屋面主瓦安装时，一侧波峰中心与CC]（CC2）或DD]（DD2）线重合，主瓦上、下部都应与CD、AB线平行，并从一侧（CC]或DD]线）开始安装（示意图）。第一张瓦的安装最为重要，一定要保证瓦底边与CC]（CC2）或DD]（DD2）线垂直不得倾斜，位置摆正后，在最下端檩条和瓦的中心位置（波峰）处将瓦固定（示意图）。为防止单向搭接造成的倾斜和不平整现象，主瓦横向安装要一上、一下排列，即第二张瓦扣压第一张瓦和第三张瓦，第四张瓦扣压第三张和第五张瓦并各搭接一个瓦波，其余以此类推（示意图）。安装过程中要随时检查瓦底边与施工线的垂直，确认无误后再将固定件安装齐全（示意图）。纵向安装要搭接瓦的一个节长（示意图）。两坡屋面主瓦安装应两侧同步进行，以确保正脊瓦安装的波峰吻合（示意图）。主瓦安装选用直径6.3mm、长度75mm的自攻钉；正脊瓦、斜脊瓦安装根据固定位置的不同，选用直径6.3mm,长度110-150mm的自攻钉（示意图）。固定瓦时先将防水圈置于保护垫下面的凹槽内，并将自攻钉穿过保护垫中心孔（弧面朝下）,电钻要与瓦面垂直，紧固瓦时钉的松紧要适中，完毕后再安装防水帽（示意图）。钢檩条采用自攻钉或不锈钢角钉，木檩条采用自攻螺丝。在需固定的波峰上先钻大于自攻螺丝直径2mm的孔，每隔一个波峰固定一套配件（示意图）。四坡屋面安装时先安主瓦（方法同两坡屋）。主瓦安装完毕后再安装两侧三角形屋面，由中心线cc3、DD3为基准两边均分安装，再沿斜线切割，以便于斜脊瓦的安装（示意图）。冋坡屋面放线小意图主瓦盘装示意图4、安装正脊瓦正脊瓦安装在屋脊CD线上，安装时要从主瓦区一侧开始，第一张正脊瓦搭接处要避免与主瓦搭接处重叠，两张正脊瓦之间搭接一个波形（示意图）。正脊贡安装示意图5、安装斜脊瓦斜脊瓦安装在多坡屋面三角形斜边上，安装时要上下对齐固定在主瓦檩条上，两节斜脊瓦之间搭接30mm,最后安装脊瓦末端（示意图）。斜脊瓦安装示意图6、安装三通瓦三通脊瓦安装在三面相交顶点，正、斜脊瓦安装完毕后安装三通脊瓦，安装三通脊瓦时一边搭接在正脊瓦下方，另两边搭接在斜脊瓦上方（示意图）7、安装封檐封檐应与主瓦最下一节同时安装，用主瓦末端自攻钉双层固定在檩条上。如主瓦檐头距离檩条过长，封檐长度不够时，用螺栓单独固定:画图示意）。-25X4谶宙曲崔：斜脊瓦与主瓦交按趾、斜脊瓦盂沿主瓦的波峰做切割6-四、斜天沟的处理屋面斜天沟可采用宽度1000mm、厚度0.5mm彩钢板，或宽度800mm、厚度3.0mm的合成树脂板等材料，根据现场结构配套定制，在主瓦安装前先将天沟型板固定在檩条上，外露部分宽度为200mm~300mm（做法如下图）。五、屋面节点处理1、挑檐安装为使边檐和屋檐有效排水，同时保护下面檐板，檐口部位宜选用金属滴水板或合成树脂封檐板，由屋面边檐向内伸金100mm向下弯曲盖住檐口，在安装瓦前先将金属滴水板按图所示固定在檐口及檩条上。挑檐处理示意图2、屋面与女儿墙体交接处的泛水用金属板或合成树脂板根据现场尺寸加工定制泛水型板，一端用射钉固定在墙面上，另专用防用白攻螺钉水泥钉合成樹脂封预理fJ0«ff的>40#集@600--IWX240x8俪i一端固定在瓦波上。3、水箱、烟囱泛水水箱、烟囱与屋面瓦为四面相交，可分正面泛水、弯折泛水。正面上泛水是指屋面瓦位于构筑物斜上坡，可将金属板根据现场尺寸加工定制泛水型板，下端固定在构筑物腰线下面,上端固定在屋面瓦下檩条上面（见图6-3）。正面下泛水是指屋面瓦位于构筑物斜下坡，可将金属板根据现场尺寸加工定制泛水型板,上端固定在构筑物腰线...
