固相烧结法制备钛酸钡陶瓷材料课程设计VIP免费

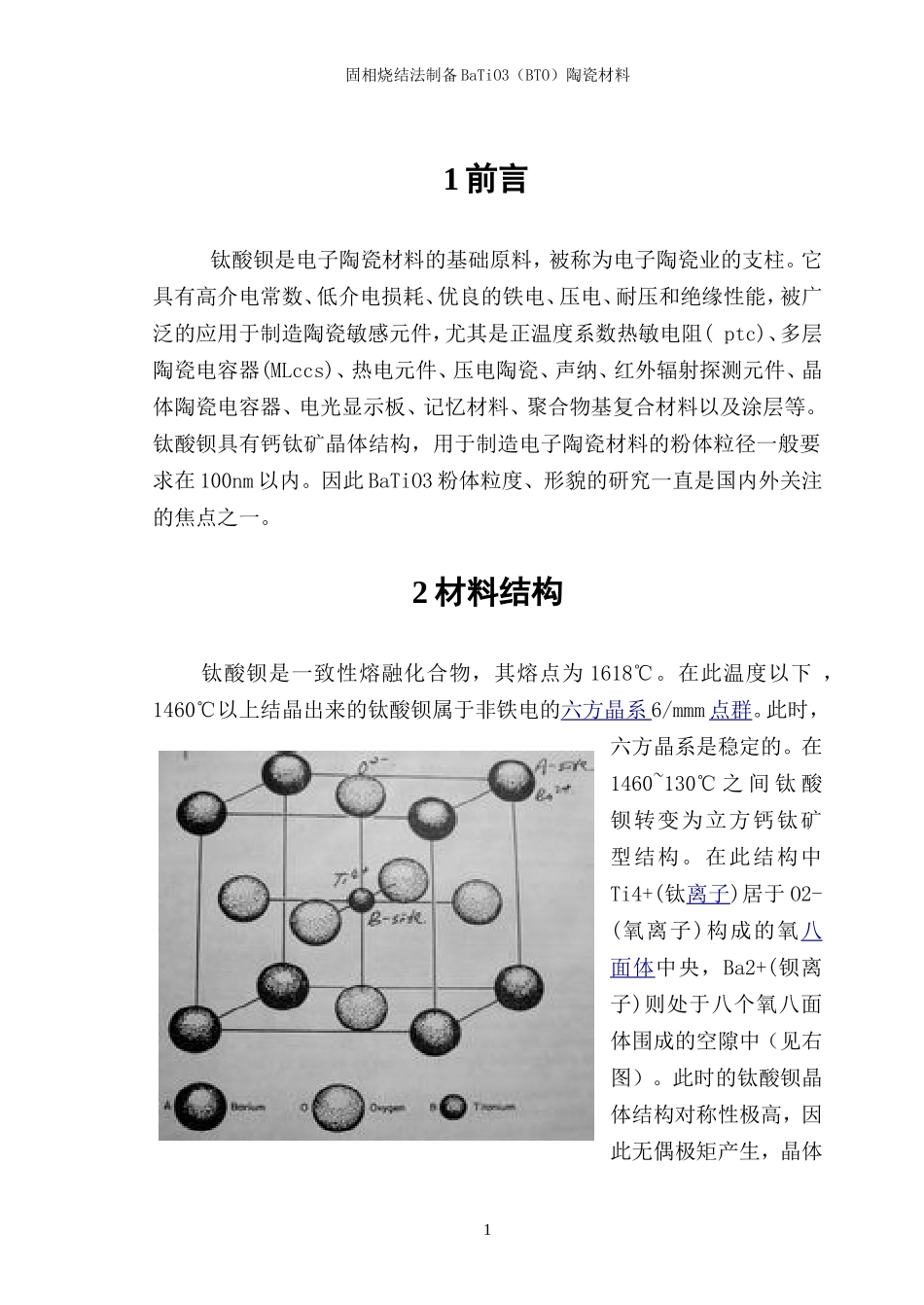

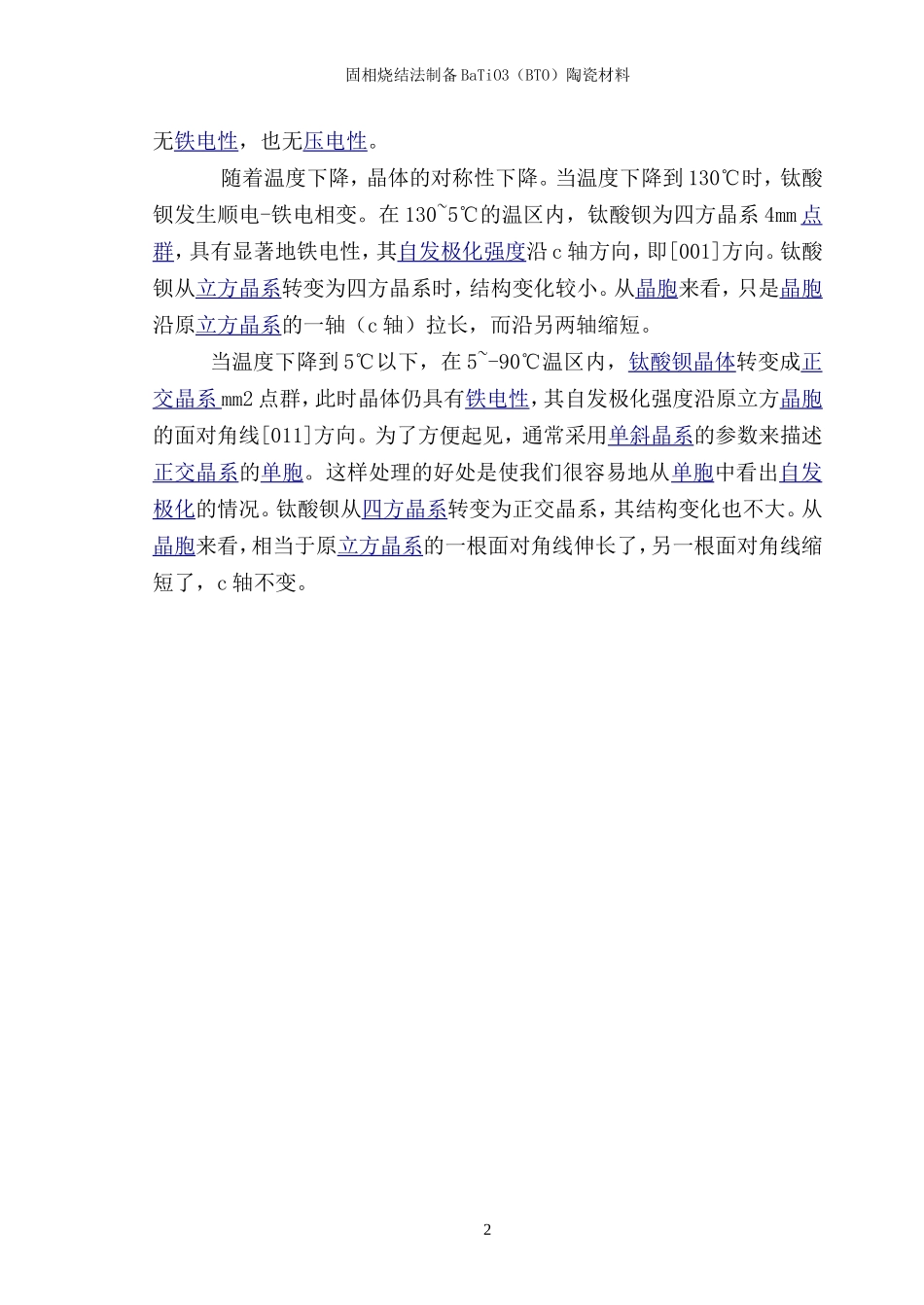

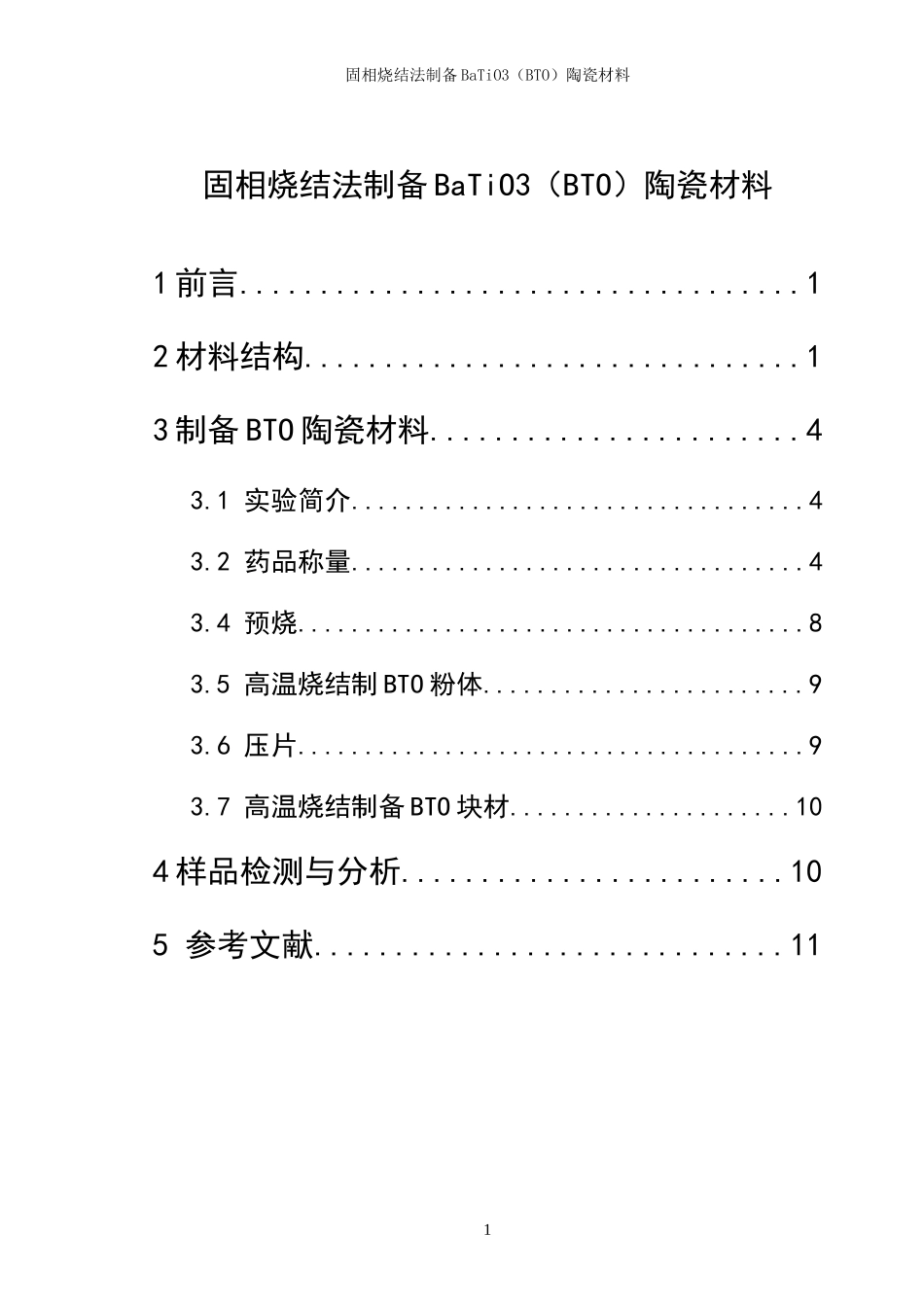

1固相烧结法制备BaTiO3（BTO）陶瓷材料固相烧结法制备BaTiO3（BTO）陶瓷材料1前言...................................12材料结构...............................13制备BTO陶瓷材料.......................43.1实验简介..................................43.2药品称量..................................43.4预烧......................................83.5高温烧结制BTO粉体........................93.6压片......................................93.7高温烧结制备BTO块材.....................104样品检测与分析........................105参考文献.............................111固相烧结法制备BaTiO3（BTO）陶瓷材料1前言钛酸钡是电子陶瓷材料的基础原料，被称为电子陶瓷业的支柱。它具有高介电常数、低介电损耗、优良的铁电、压电、耐压和绝缘性能，被广泛的应用于制造陶瓷敏感元件，尤其是正温度系数热敏电阻(ptc)、多层陶瓷电容器(MLccs)、热电元件、压电陶瓷、声纳、红外辐射探测元件、晶体陶瓷电容器、电光显示板、记忆材料、聚合物基复合材料以及涂层等。钛酸钡具有钙钛矿晶体结构，用于制造电子陶瓷材料的粉体粒径一般要求在100nm以内。因此BaTiO3粉体粒度、形貌的研究一直是国内外关注的焦点之一。2材料结构钛酸钡是一致性熔融化合物，其熔点为1618℃。在此温度以下，1460℃以上结晶出来的钛酸钡属于非铁电的六方晶系6/mmm点群。此时，六方晶系是稳定的。在1460~130℃之间钛酸钡转变为立方钙钛矿型结构。在此结构中Ti4+(钛离子)居于O2-(氧离子)构成的氧八面体中央，Ba2+(钡离子)则处于八个氧八面体围成的空隙中（见右图）。此时的钛酸钡晶体结构对称性极高，因此无偶极矩产生，晶体2固相烧结法制备BaTiO3（BTO）陶瓷材料无铁电性，也无压电性。随着温度下降，晶体的对称性下降。当温度下降到130℃时，钛酸钡发生顺电-铁电相变。在130~5℃的温区内，钛酸钡为四方晶系4mm点群，具有显著地铁电性，其自发极化强度沿c轴方向，即[001]方向。钛酸钡从立方晶系转变为四方晶系时，结构变化较小。从晶胞来看，只是晶胞沿原立方晶系的一轴（c轴）拉长，而沿另两轴缩短。当温度下降到5℃以下，在5~-90℃温区内，钛酸钡晶体转变成正交晶系mm2点群，此时晶体仍具有铁电性，其自发极化强度沿原立方晶胞的面对角线[011]方向。为了方便起见，通常采用单斜晶系的参数来描述正交晶系的单胞。这样处理的好处是使我们很容易地从单胞中看出自发极化的情况。钛酸钡从四方晶系转变为正交晶系，其结构变化也不大。从晶胞来看，相当于原立方晶系的一根面对角线伸长了，另一根面对角线缩短了，c轴不变。3固相烧结法制备BaTiO3（BTO）陶瓷材料4固相烧结法制备BaTiO3（BTO）陶瓷材料晶相转变当温度继续下降到-90℃以下时，晶体由正交晶系转变为三斜晶系3m点群，此时晶体仍具有铁电性，其自发极化强度方向与原立方晶胞的体对角线[111]方向平行。钛酸钡从正交晶系转变成三斜晶系，其结构变化也不大。从晶胞来看，相当于原立方晶胞的一根体对角线伸长了，另一根体对角线缩短了。综上所述，在整个温区(<1618℃)，钛酸钡共有五种晶体结构，即六方、立方、四方、单斜、三斜，随着温度的降低，晶体的对称性越来越低。在130℃（即居里点）以上，钛酸钡晶体呈现顺电性，在130℃以下呈现铁电性。3制备BTO陶瓷材料3.1实验简介本试验采用固相烧结法制备BaTiO3陶瓷材料,所需药品为一定质量的BaCO3和TiO2，充分研磨后800℃预烧，研磨后1200℃烧结制备BTO粉体。冷却后研磨，加粘结剂PVC，压片成型，1400℃烧结。冷却后制得样品。3.2药品称量每种药品的称量按以下三个步骤完成的：粗称──干燥──细称，粗称时只要求样品质量精确到0.01g,粗称好的样品应及时放入干燥箱内干燥，粗称的样品可能被长时间放置过，药品内可能物理吸附了一定量的5固相烧结法制备BaTiO3（BTO）陶瓷材料水分，为了保证实验的准确性所以要对粗称后的样品进行干燥处理。本次试验中干燥使用高温恒温烘干箱GHX系列,如图2－1所示。按下底座左下方的绿色按钮后，通过箱盖上的SET按钮以及表盘可以设置温度以及时间。本次试验要求温度设置在...
