产品图样及设计文件编号规则VIP免费

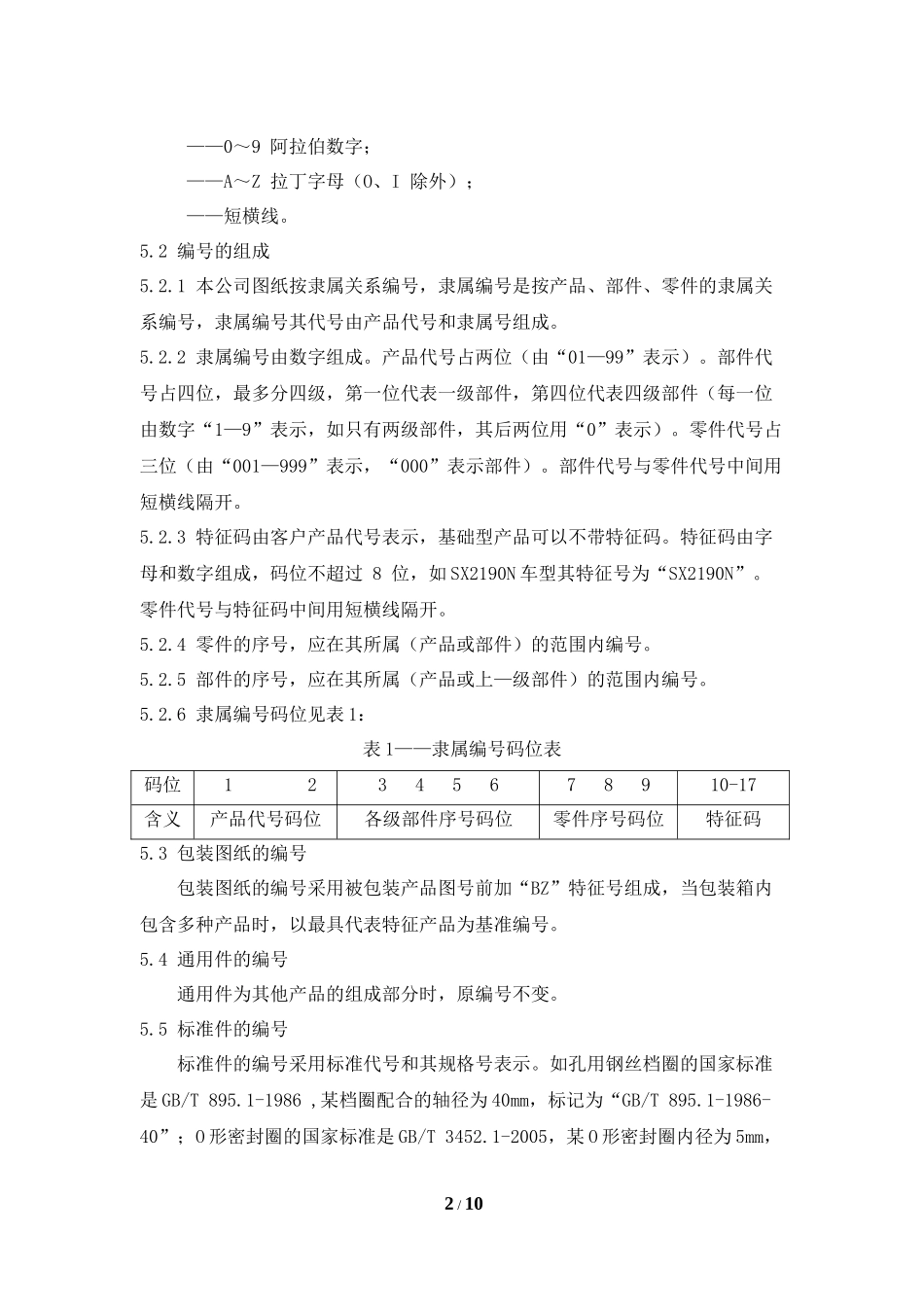

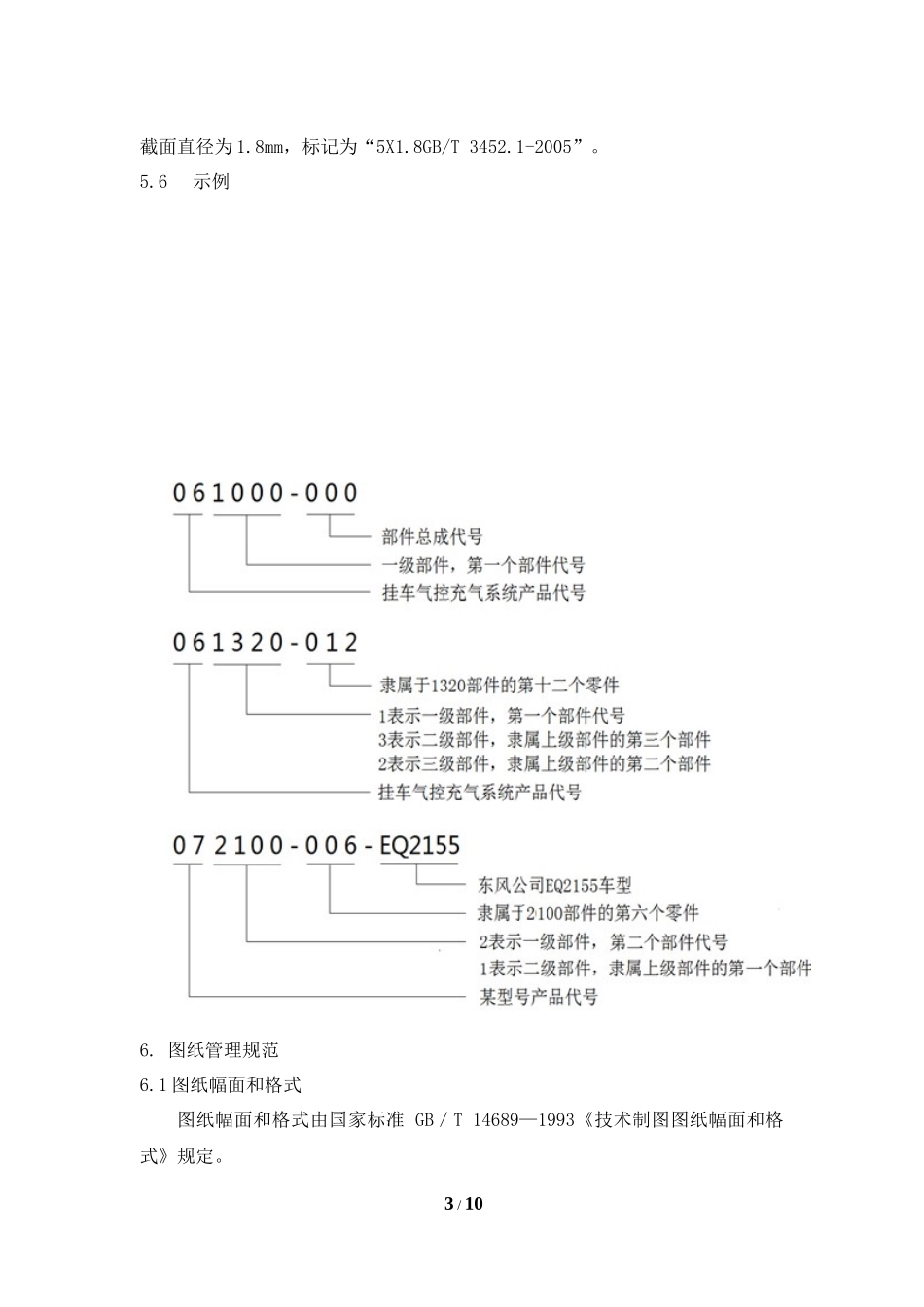

1.目的为了统一产品图纸、设计文件的编号，便于公司内外的交流、协作，对图纸编号方法进行科学、合理的规定。2.范围本方法适用于公司所有图纸、设计文件的编号。2.引用标准GB/T5054.4-2000产品图样及设计文件编号原则GB/T17601.1-1989技术制图标题栏GB／T14689-1993技术制图图纸幅面和格式GB/T10609.2—1989技术制图明细栏GB／T14690-1993技术制图比例GB／T14691-1993技术制图字体GB/T17450-1998技术制图图线4.总则4.1每个产品、部件、零件的图样均应有独立的代号；4.2采用表格图时，表中每种规格的产品、部件、零件都应标出独立的代号；4.3同一产品、部件、零件的图样用数张图纸绘制时，各张图样标注同一代号；4.4公司已有产品图纸的编号不变，自本标准实施之日起，新产品图纸按本标准编号；4.5顾客原始设计的产品图纸采用外来文件的编号进行登记，当须对图纸进行转化时，零件图采用其原始编号不变，且应在标题栏正上方注明是依据顾客提供图纸进行重新绘制。5.图纸的编号5.1基本符号图纸编号一般可采用下列字符：1/10编制:产品图样及设计文件编号规则文件编号：XXXX-QW4.2-01批准:版本号/修改码:A/0——0～9阿拉伯数字；——A～Z拉丁字母（O、I除外）；——短横线。5.2编号的组成5.2.1本公司图纸按隶属关系编号，隶属编号是按产品、部件、零件的隶属关系编号，隶属编号其代号由产品代号和隶属号组成。5.2.2隶属编号由数字组成。产品代号占两位（由“01—99”表示）。部件代号占四位，最多分四级，第一位代表一级部件，第四位代表四级部件（每一位由数字“1—9”表示，如只有两级部件，其后两位用“0”表示）。零件代号占三位（由“001—999”表示，“000”表示部件）。部件代号与零件代号中间用短横线隔开。5.2.3特征码由客户产品代号表示，基础型产品可以不带特征码。特征码由字母和数字组成，码位不超过8位，如SX2190N车型其特征号为“SX2190N”。零件代号与特征码中间用短横线隔开。5.2.4零件的序号，应在其所属（产品或部件）的范围内编号。5.2.5部件的序号，应在其所属（产品或上—级部件）的范围内编号。5.2.6隶属编号码位见表1：表1——隶属编号码位表码位12345678910-17含义产品代号码位各级部件序号码位零件序号码位特征码5.3包装图纸的编号包装图纸的编号采用被包装产品图号前加“BZ”特征号组成，当包装箱内包含多种产品时，以最具代表特征产品为基准编号。5.4通用件的编号通用件为其他产品的组成部分时，原编号不变。5.5标准件的编号标准件的编号采用标准代号和其规格号表示。如孔用钢丝档圈的国家标准是GB/T895.1-1986,某档圈配合的轴径为40mm，标记为“GB/T895.1-1986-40”；O形密封圈的国家标准是GB/T3452.1-2005，某O形密封圈内径为5mm，2/10截面直径为1.8mm，标记为“5X1.8GB/T3452.1-2005”。5.6示例6.图纸管理规范6.1图纸幅面和格式图纸幅面和格式由国家标准GB／T14689—1993《技术制图图纸幅面和格式》规定。3/101）图纸幅面图纸幅面指的是图纸宽度与长度组成的图面。绘制技术图样时应优先采用表2基本幅面。必要时，也允许加长幅面,但也要符合有关规定。表2——基本幅面单位为毫米幅面代号尺寸BxLA0841x1189A1594x841A2420x594A3297x420A4（横幅）297x210A4（竖幅）210x2972）图框格式图框格式分为不留装订边和留装订边两种。同一产品的图样必须采用一种格式。本公司统一采用留装订边的图框格式。（见附图1）3）标题栏（GB/T10609.1-1989）、更改栏、技术状态栏、技术要求。每张图纸上都必须画出标题栏，更改栏及技术状态栏。标题栏、更改栏、技术状态栏图纸分区按附图1所示绘制和填写。标题栏中阶段标记项用“S”表示试样阶段，“A”表示小批阶段,“B”表示批量阶段，在批量阶段标记“B”后第四栏加注数字“1”表示第一版，每更改一次，版本号递增一次。技术状态栏注明图纸设计日期，由年月日及流水号8位数组成，年月日及流水号各占2位,如：“14080101”表示2014年8月1日第1次设计。更改栏注明图纸标记、处数、更改文件号、更改人及更改日期。试制阶段图纸更改允许手动划改，仅不需要填写更改文件号。更改标记采用小写英文字母加圆圈符号表示，示例：“@”。...
