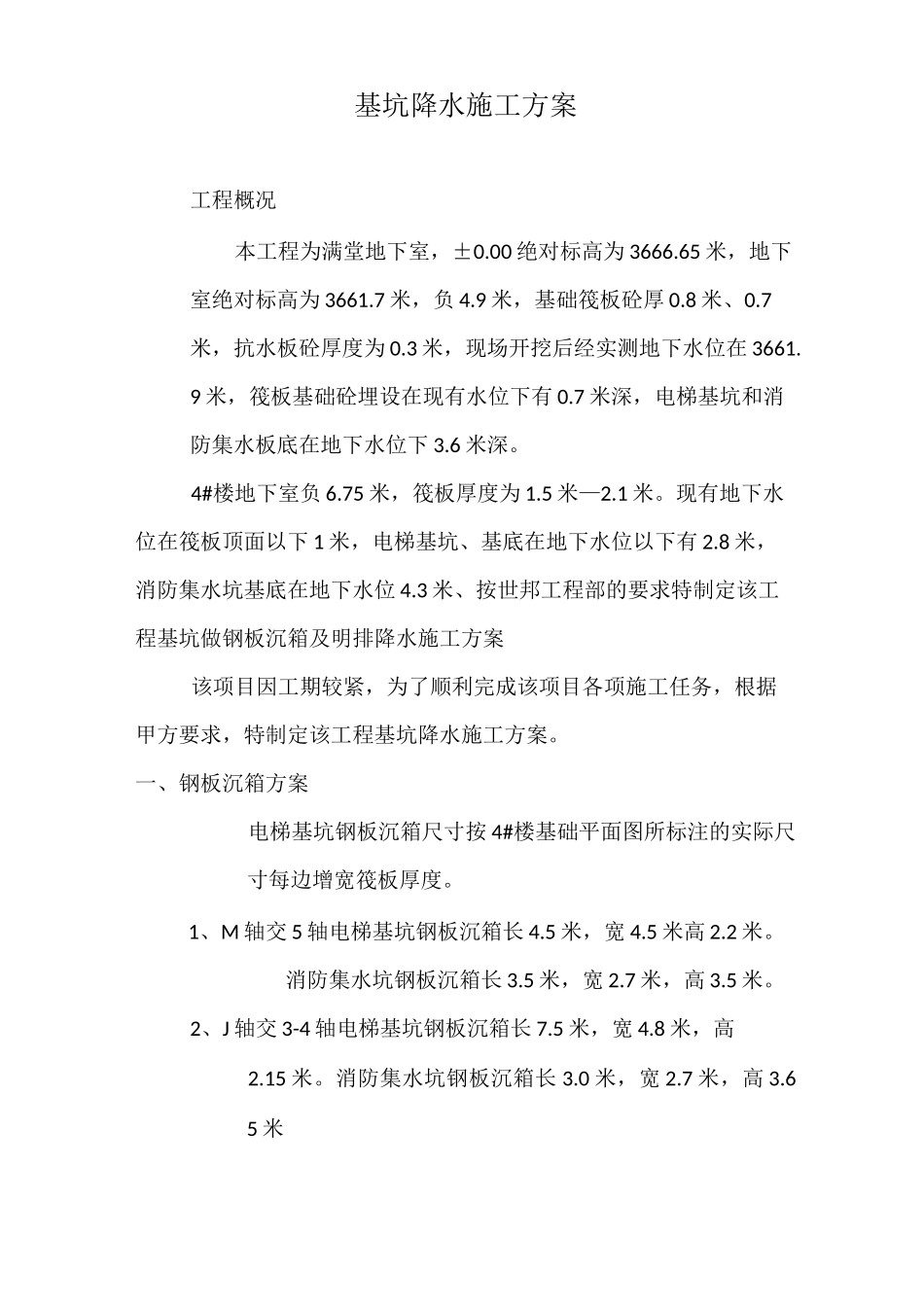

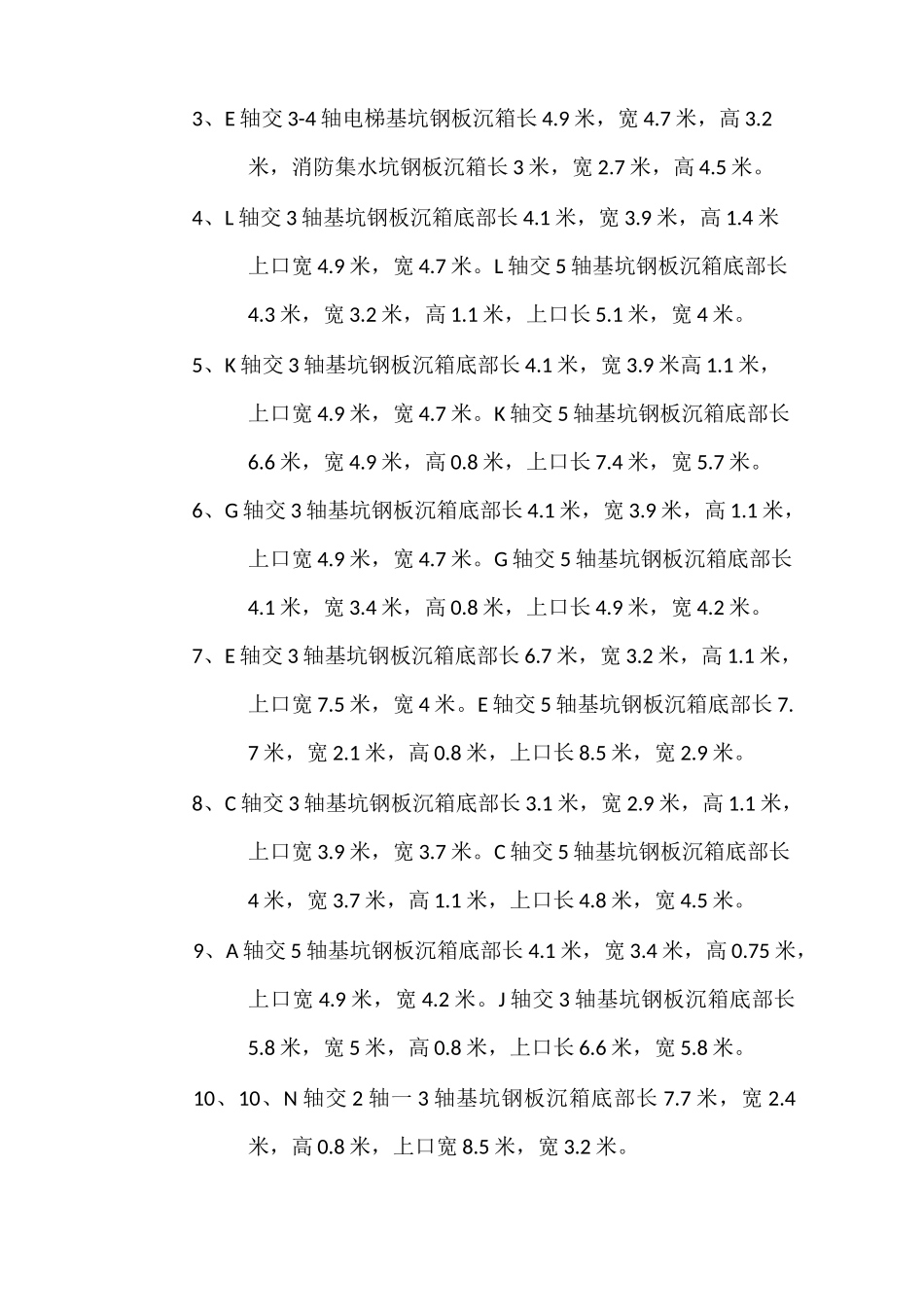

XXXXXX一标段钢板沉箱施工方案编制人：审核人：XXXX建设有限公司年月日基坑降水施工方案工程概况本工程为满堂地下室，±0.00绝对标高为3666.65米，地下室绝对标高为3661.7米，负4.9米，基础筏板砼厚0.8米、0.7米，抗水板砼厚度为0.3米，现场开挖后经实测地下水位在3661.9米，筏板基础砼埋设在现有水位下有0.7米深，电梯基坑和消防集水板底在地下水位下3.6米深。4#楼地下室负6.75米，筏板厚度为1.5米—2.1米。现有地下水位在筏板顶面以下1米，电梯基坑、基底在地下水位以下有2.8米，消防集水坑基底在地下水位4.3米、按世邦工程部的要求特制定该工程基坑做钢板沉箱及明排降水施工方案该项目因工期较紧，为了顺利完成该项目各项施工任务，根据甲方要求，特制定该工程基坑降水施工方案。一、钢板沉箱方案电梯基坑钢板沉箱尺寸按4#楼基础平面图所标注的实际尺寸每边增宽筏板厚度。1、M轴交5轴电梯基坑钢板沉箱长4.5米，宽4.5米高2.2米。消防集水坑钢板沉箱长3.5米，宽2.7米，高3.5米。2、J轴交3-4轴电梯基坑钢板沉箱长7.5米，宽4.8米，高2.15米。消防集水坑钢板沉箱长3.0米，宽2.7米，高3.65米3、E轴交3-4轴电梯基坑钢板沉箱长4.9米，宽4.7米，高3.2米，消防集水坑钢板沉箱长3米，宽2.7米，高4.5米。4、L轴交3轴基坑钢板沉箱底部长4.1米，宽3.9米，高1.4米上口宽4.9米，宽4.7米。L轴交5轴基坑钢板沉箱底部长4.3米，宽3.2米，高1.1米，上口长5.1米，宽4米。5、K轴交3轴基坑钢板沉箱底部长4.1米，宽3.9米高1.1米，上口宽4.9米，宽4.7米。K轴交5轴基坑钢板沉箱底部长6.6米，宽4.9米，高0.8米，上口长7.4米，宽5.7米。6、G轴交3轴基坑钢板沉箱底部长4.1米，宽3.9米，高1.1米，上口宽4.9米，宽4.7米。G轴交5轴基坑钢板沉箱底部长4.1米，宽3.4米，高0.8米，上口长4.9米，宽4.2米。7、E轴交3轴基坑钢板沉箱底部长6.7米，宽3.2米，高1.1米，上口宽7.5米，宽4米。E轴交5轴基坑钢板沉箱底部长7.7米，宽2.1米，高0.8米，上口长8.5米，宽2.9米。8、C轴交3轴基坑钢板沉箱底部长3.1米，宽2.9米，高1.1米，上口宽3.9米，宽3.7米。C轴交5轴基坑钢板沉箱底部长4米，宽3.7米，高1.1米，上口长4.8米，宽4.5米。9、A轴交5轴基坑钢板沉箱底部长4.1米，宽3.4米，高0.75米，上口宽4.9米，宽4.2米。J轴交3轴基坑钢板沉箱底部长5.8米，宽5米，高0.8米，上口长6.6米，宽5.8米。10、10、N轴交2轴一3轴基坑钢板沉箱底部长7.7米，宽2.4米，高0.8米，上口宽8.5米，宽3.2米。11、4#楼电梯基坑、集水坑、筏板基坑钢板沉箱安放时基底浇筑C20砼，厚300mm,钢板沉箱外围四周坑道用c15砼回填至筏板基坑底，宽1.5米，高度按每个钢板沉箱实际高度来确定。二、电梯消防集水坑钢板沉箱方案1：消防集水坑钢板沉箱尺寸，各栋楼结构基础平面图所标注的尺寸不一致，钢板沉箱实际尺寸要大于基础平面标注实际尺寸，每边各增宽850cm，沉箱用5mm厚钢板焊接，钢板沉箱立边做成90°直角，沉箱高2.3米，沉箱底板四周比立面宽30cm，立板四周外围用16钢筋焊接锚杆，间距50cm,长80cm，立板外围四周用50X5角钢在1.8米高位置作加固焊接，及沉箱内设置2道十字角钢支撑（50X5），支撑间距为1.2米防止沉箱钢板变形。沉箱焊缝要饱满确保焊缝不渗水。2：钢板沉箱在安放前，在沉箱外3米处设置明排砖砌集水井，集水井内安放的抽水泵数量要以将沉箱集水坑集水抽干为准，以便于人工清理基底，待人工清平基底后，沉箱基底浇注100mm厚C20砼垫层，将钢板沉箱按位置安放好，将钢板沉箱内装满水，（以防沉箱移位）再沿钢板沉箱开挖的坑道外围四周用C15砼回填至筏板基底，每个钢板沉箱集水坑砼用量，（长度5米，宽度3.5米，厚度1.5米）计89.25m3，电梯基坑钢板沉箱在安放时，基底浇筑C20砼，厚200mm，电梯基坑钢板沉箱外围四周坑道用C15砼回填至筏板基底，砼用量，宽1.2米，高度0.85米，长度按电梯基坑实际尺寸来确定。3、在钢板沉箱外3米处设置明排集水井用页岩多孔砖砌筑，井壁厚370cm（地下水通过多孔砖洞孔流向集水井），集水井基底要低于沉箱基底1米深，集水井内径1.3米，井高3.3米，集水井内放置抽水泵的数量、口径，要根据现场实际地下水位置来确定，降水泵...
