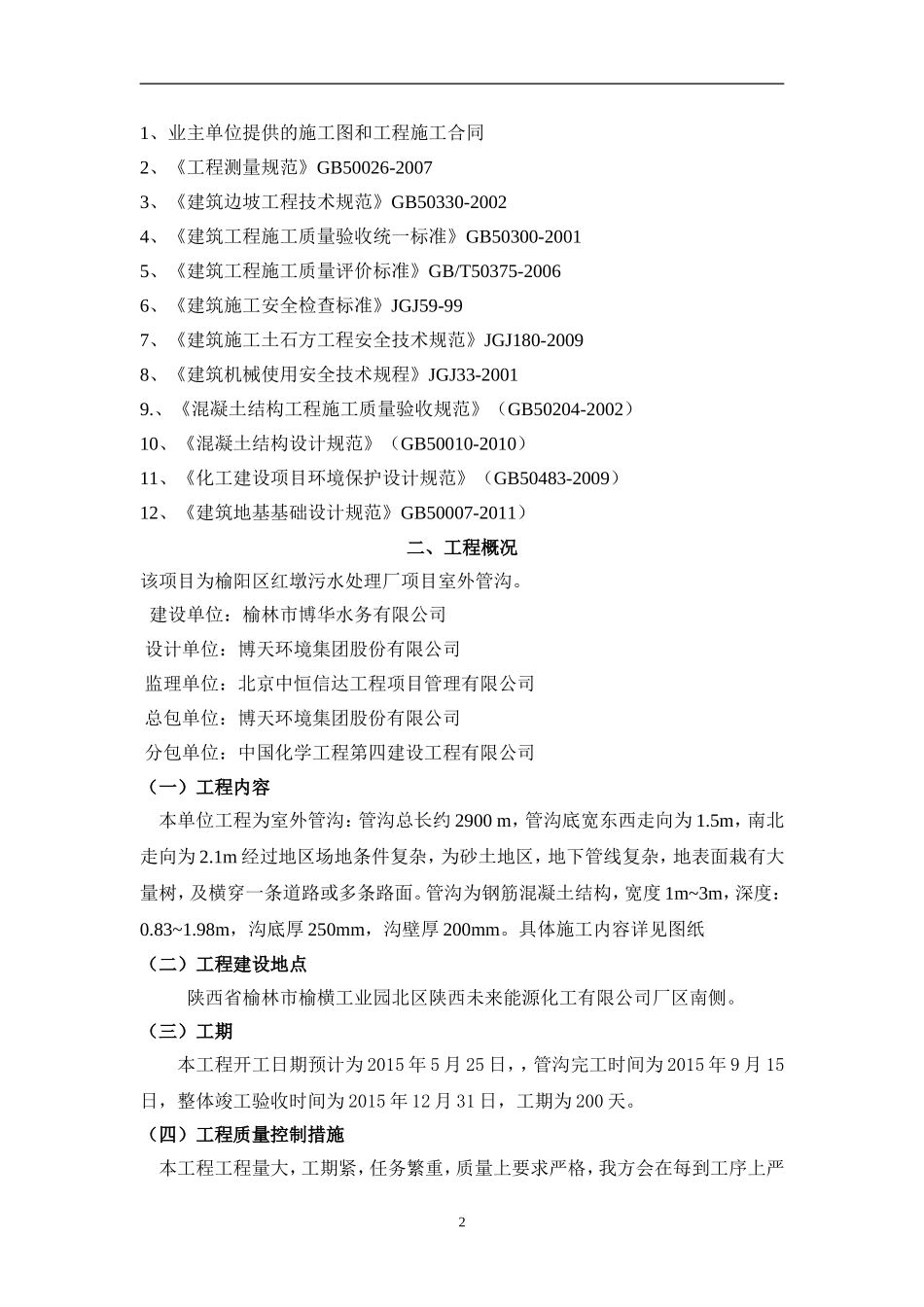

1目录1、编制依据……………………………………………………022、工程概况……………………………………………………023、施工顺序……………………………………………………024、质量控制措施………………………………………………075、安全文明施工措施…………………………………………096、劳力、管理人员及机械配备………………………………107、夏季、雨季、夜间施工措施………………………………118、环境保护……………………………………………………129、消防保卫预案………………………………………………13一、编制依据21、业主单位提供的施工图和工程施工合同2、《工程测量规范》GB50026-20073、《建筑边坡工程技术规范》GB50330-20024、《建筑工程施工质量验收统一标准》GB50300-20015、《建筑工程施工质量评价标准》GB/T50375-20066、《建筑施工安全检查标准》JGJ59-997、《建筑施工土石方工程安全技术规范》JGJ180-20098、《建筑机械使用安全技术规程》JGJ33-20019.、《混凝土结构工程施工质量验收规范》（GB50204-2002）10、《混凝土结构设计规范》（GB50010-2010）11、《化工建设项目环境保护设计规范》（GB50483-2009）12、《建筑地基基础设计规范》GB50007-2011）二、工程概况该项目为榆阳区红墩污水处理厂项目室外管沟。建设单位：榆林市博华水务有限公司设计单位：博天环境集团股份有限公司监理单位：北京中恒信达工程项目管理有限公司总包单位：博天环境集团股份有限公司分包单位：中国化学工程第四建设工程有限公司（一）工程内容本单位工程为室外管沟：管沟总长约2900m，管沟底宽东西走向为1.5m，南北走向为2.1m经过地区场地条件复杂，为砂土地区，地下管线复杂，地表面栽有大量树，及横穿一条道路或多条路面。管沟为钢筋混凝土结构，宽度1m~3m，深度：0.83~1.98m，沟底厚250mm，沟壁厚200mm。具体施工内容详见图纸（二）工程建设地点陕西省榆林市榆横工业园北区陕西未来能源化工有限公司厂区南侧。（三）工期本工程开工日期预计为2015年5月25日，，管沟完工时间为2015年9月15日，整体竣工验收时间为2015年12月31日，工期为200天。（四）工程质量控制措施本工程工程量大，工期紧，任务繁重，质量上要求严格，我方会在每到工序上严3格把关，严格按照图纸设计及甲方要求完成，会在施工现场派专职的质量检查员进行现场监督，每完成一项工序，施工单位自检以后，必须经甲方、总包方及监理单位验收后方可施工下一道工序。三、施工顺序该项目为榆阳区红墩污水处理厂项目室外管沟，具体施工工艺如下：本工程根据实际情况，先开始施工南北走向段—围墙外东西走向段—围墙内东西走向段四、定位、测量放线根据甲方提供的A01~A08点及K1~K5坐标点，按照图纸设计坐标点算出室外管沟特征点与红线控制（点）间的距离、角度、高程、坐标等放样数据。（一）坐标放样本室外管沟由设计图纸及甲方提供的已知点进行放样，放样步骤：a、仪器设站；b、坐标放样；c检核。具体放样如下：1、根据室外管沟的图纸设计及现场实际情况，本次需放样点数为7个点，分别暂定为B1,B2,B3,B4,B5,B6,B7。2、将全站仪架设在甲方提供的A03点，棱镜置于A01后视点，确认无误后开始对B1,B2,B3,B4,B5,B6,B7点进行放样。由于本管沟路程较长，仪器需在A03及A08两点架设。3、坐标放样完毕后，测量人员对全部坐标点进行复测，复测合格后及时通知甲方、监理及总包单位进行验收，验收合格后对其所有坐标点进行保护。4、施工过程中，根据平面控制网校测，对坐标控制桩每半月复测一次，以防桩位位移，轴线间误差不应超过±2mm。5、具体放样后附放样平面图。（二）高程测量高程控制网的测设测量放线管沟开挖碎石换填沟底施工垫层施工竣工验收管道安装盖板施工沟壁施工41、本室外管沟高程由图纸设计及甲方提供的A01~A08以及K1~K5水准基点，采用水准仪对所提供的水准基点进行复测检查，复测合格后，测设一条闭合或符合水准路线，以此作为保证管沟施工竖向精度控制的首要条件，埋设半永久性高程点。2、本工程设置四个水准点，水准点的间距小于1公里，距离管沟边线不小于15米。3、对其所有的高程点进行混凝土保护，...
