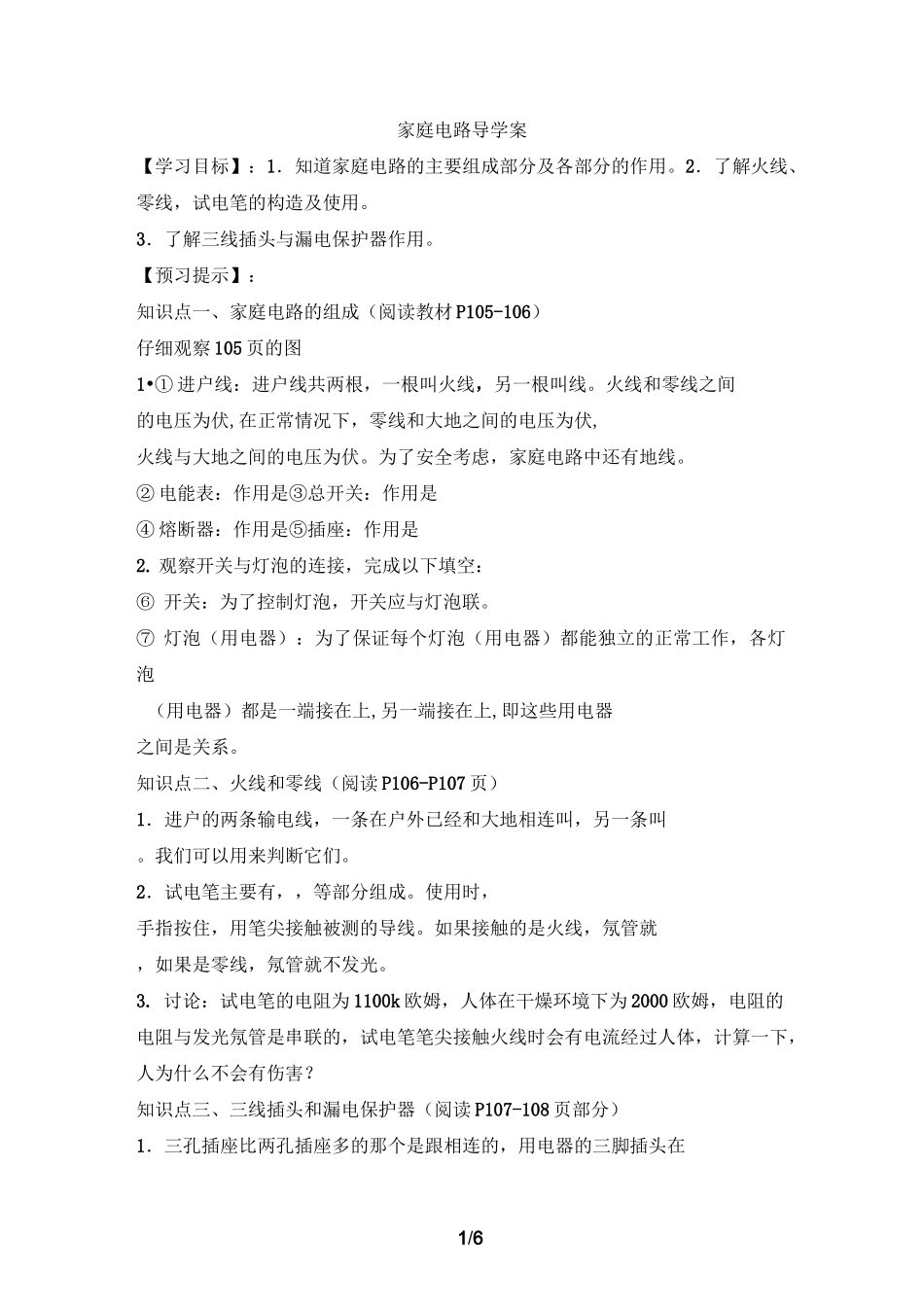

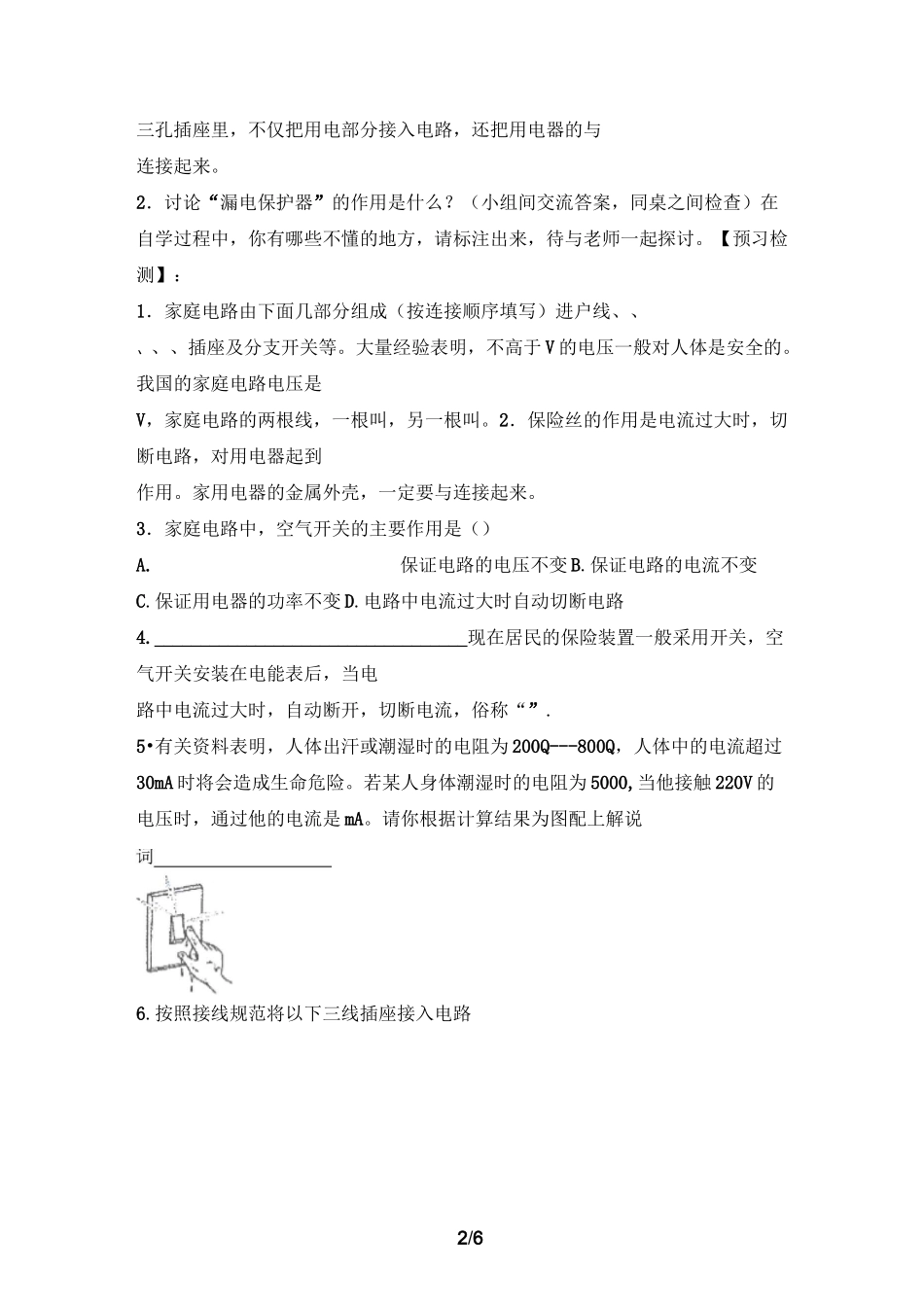

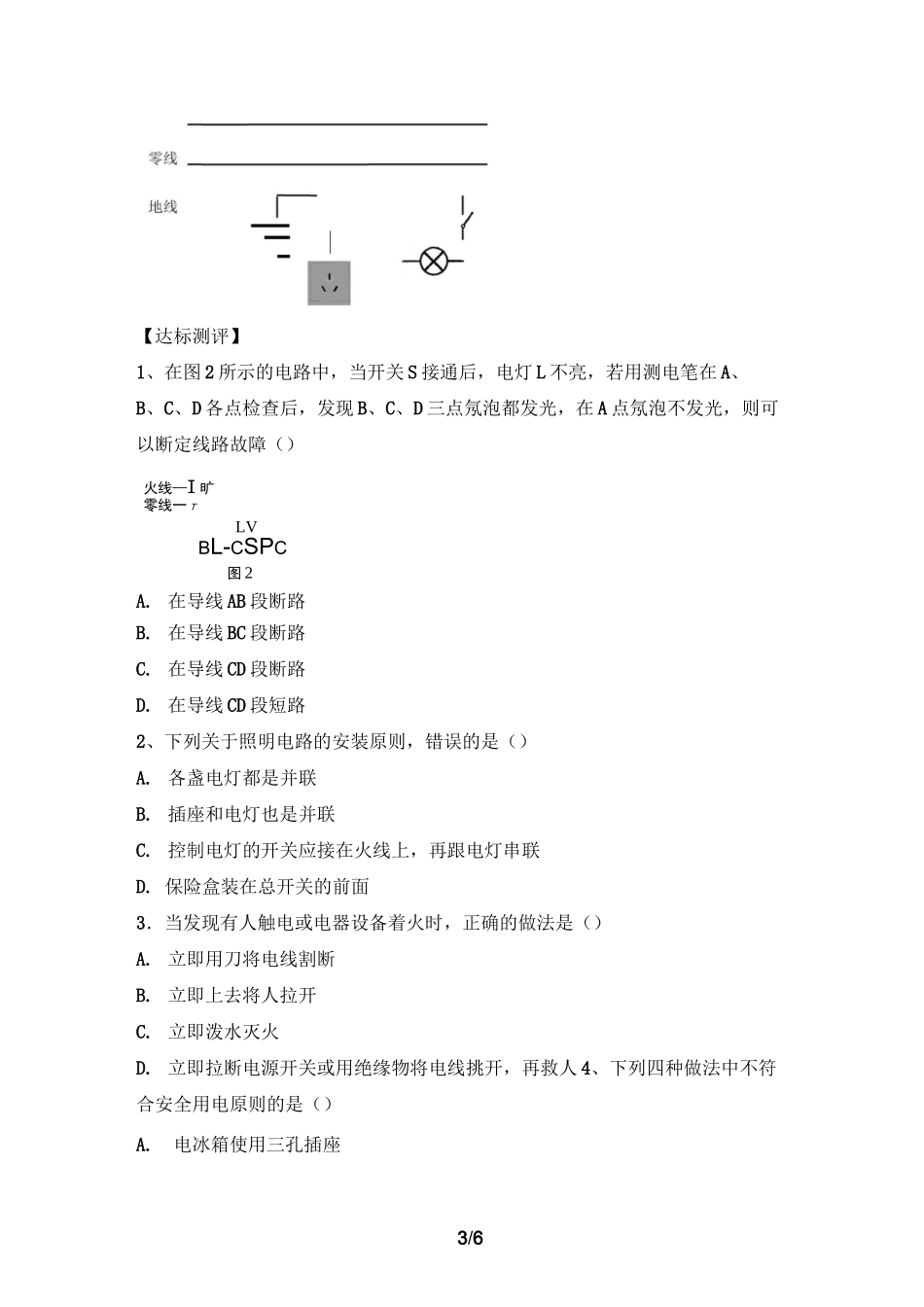

1/6家庭电路导学案【学习目标】：1．知道家庭电路的主要组成部分及各部分的作用。2．了解火线、零线，试电笔的构造及使用。3．了解三线插头与漏电保护器作用。【预习提示】：知识点一、家庭电路的组成（阅读教材P105-106）仔细观察105页的图1•①进户线：进户线共两根，一根叫火线，另一根叫线。火线和零线之间的电压为伏,在正常情况下，零线和大地之间的电压为伏,火线与大地之间的电压为伏。为了安全考虑，家庭电路中还有地线。②电能表：作用是③总开关：作用是④熔断器：作用是⑤插座：作用是2.观察开关与灯泡的连接，完成以下填空：⑥开关：为了控制灯泡，开关应与灯泡联。⑦灯泡（用电器）：为了保证每个灯泡（用电器）都能独立的正常工作，各灯泡（用电器）都是一端接在上,另一端接在上,即这些用电器之间是关系。知识点二、火线和零线（阅读P106-P107页）1．进户的两条输电线，一条在户外已经和大地相连叫，另一条叫。我们可以用来判断它们。2．试电笔主要有，，等部分组成。使用时，手指按住，用笔尖接触被测的导线。如果接触的是火线，氖管就，如果是零线，氖管就不发光。3.讨论：试电笔的电阻为1100k欧姆，人体在干燥环境下为2000欧姆，电阻的电阻与发光氖管是串联的，试电笔笔尖接触火线时会有电流经过人体，计算一下，人为什么不会有伤害？知识点三、三线插头和漏电保护器（阅读P107-108页部分）1．三孔插座比两孔插座多的那个是跟相连的，用电器的三脚插头在2/6三孔插座里，不仅把用电部分接入电路，还把用电器的与连接起来。2．讨论“漏电保护器”的作用是什么？（小组间交流答案，同桌之间检查）在自学过程中，你有哪些不懂的地方，请标注出来，待与老师一起探讨。【预习检测】：1．家庭电路由下面几部分组成（按连接顺序填写）进户线、、、、、插座及分支开关等。大量经验表明，不高于V的电压一般对人体是安全的。我国的家庭电路电压是V，家庭电路的两根线，一根叫，另一根叫。2．保险丝的作用是电流过大时，切断电路，对用电器起到作用。家用电器的金属外壳，一定要与连接起来。3．家庭电路中，空气开关的主要作用是（）A.保证电路的电压不变B.保证电路的电流不变C.保证用电器的功率不变D.电路中电流过大时自动切断电路4.__________________________________现在居民的保险装置一般采用开关，空气开关安装在电能表后，当电路中电流过大时，自动断开，切断电流，俗称“”.5•有关资料表明，人体出汗或潮湿时的电阻为200Q---800Q，人体中的电流超过30mA时将会造成生命危险。若某人身体潮湿时的电阻为5000,当他接触220V的电压时，通过他的电流是mA。请你根据计算结果为图配上解说6.按照接线规范将以下三线插座接入电路3/6【达标测评】1、在图2所示的电路中，当开关S接通后，电灯L不亮，若用测电笔在A、B、C、D各点检查后，发现B、C、D三点氖泡都发光，在A点氖泡不发光，则可以断定线路故障（）火线—I旷零线一TLVBL-CSPC图2A.在导线AB段断路B.在导线BC段断路C.在导线CD段断路D.在导线CD段短路2、下列关于照明电路的安装原则，错误的是（）A.各盏电灯都是并联B.插座和电灯也是并联C.控制电灯的开关应接在火线上，再跟电灯串联D.保险盒装在总开关的前面3．当发现有人触电或电器设备着火时，正确的做法是（）A.立即用刀将电线割断B.立即上去将人拉开C.立即泼水灭火D.立即拉断电源开关或用绝缘物将电线挑开，再救人4、下列四种做法中不符合安全用电原则的是（）A.电冰箱使用三孔插座火线£LA1CBB.控制电灯的开关接在零线上C.发生触电事故时，应先切断电源再救人D.使用验电笔时，手切不可接触前端金属部分5．家用电器要联接入电路中，螺丝口灯座的螺旋套只准接在线上，不准接在线上。6.我国照明供电线路的电压是V,对人体安全的电压是V。7．闸刀开关应安装在保险盒的（选填“前方”或“后方”），更换保险丝时，应将闸刀开关，再进行操作.8.判断火线或零线可用。其工作时虽有电流流过人体，但因电流，人没有感觉.9•在图中，有两根供接家庭电路的电线，即火线和零线、保险盒A、电灯L、开关S、两孔插座B、三孔插座C,请将这些电器元件，正确接入电路中。10、如图甲是家庭电路...
