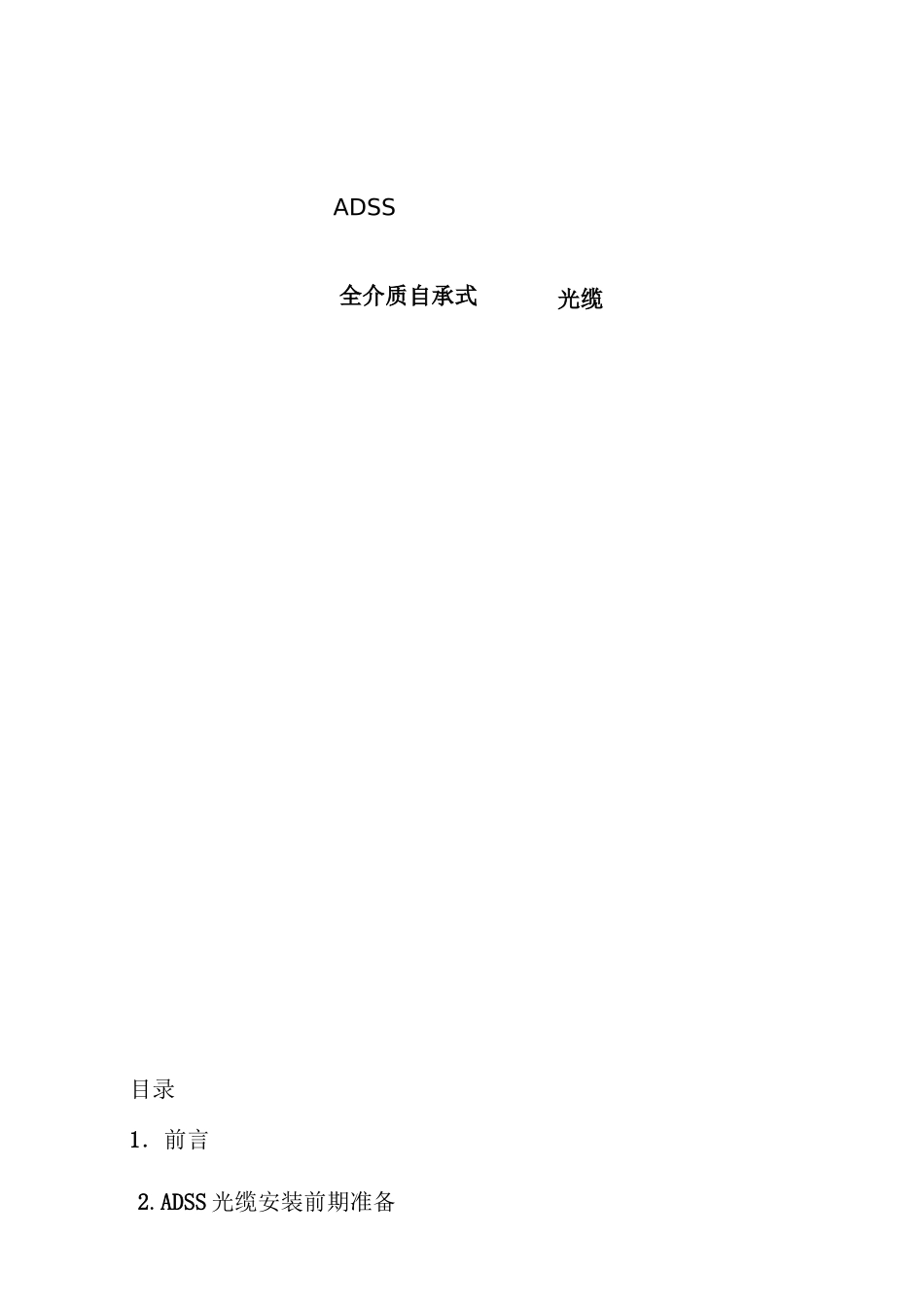

ADSS光缆安装、施工手册要点VIP免费

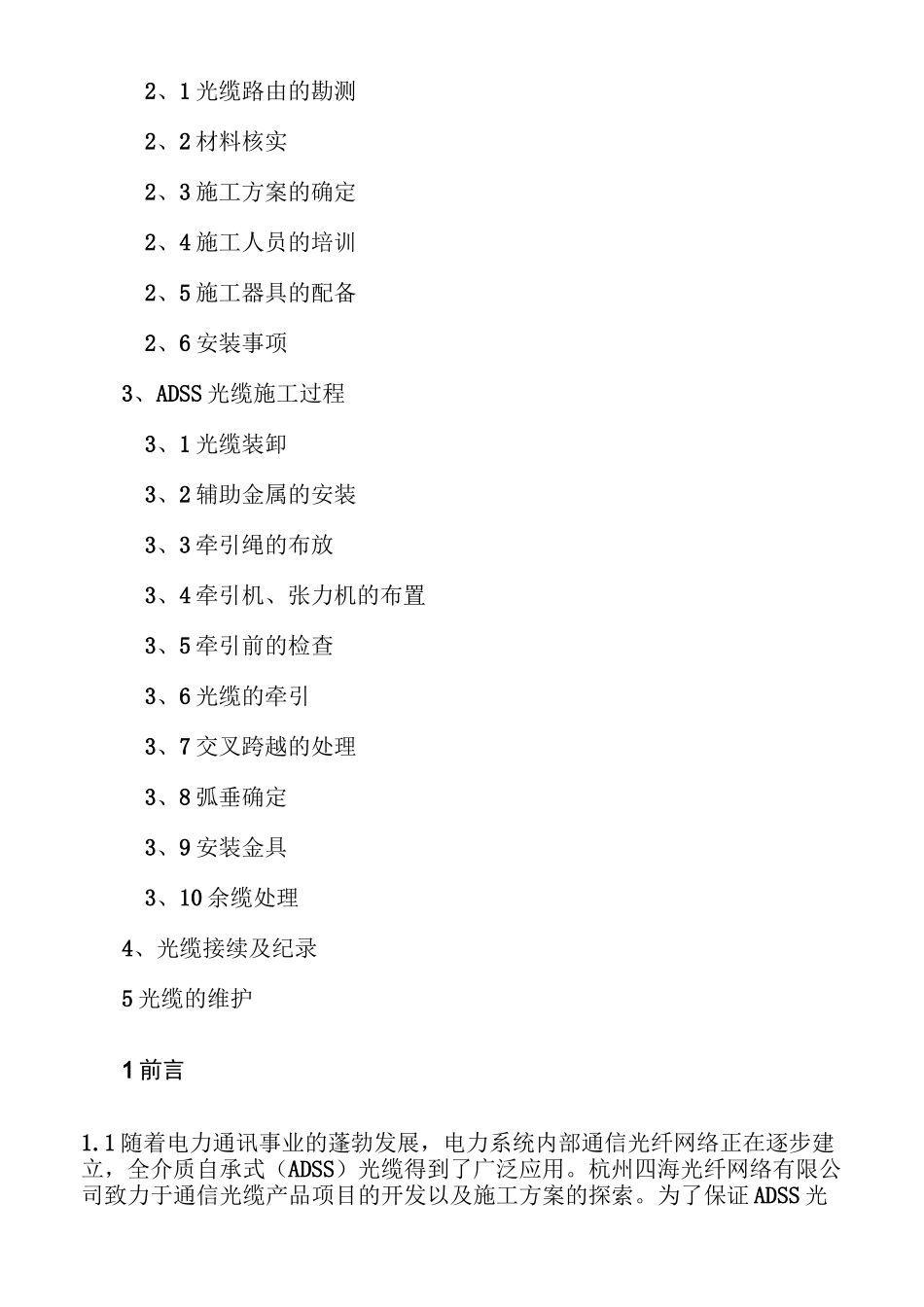

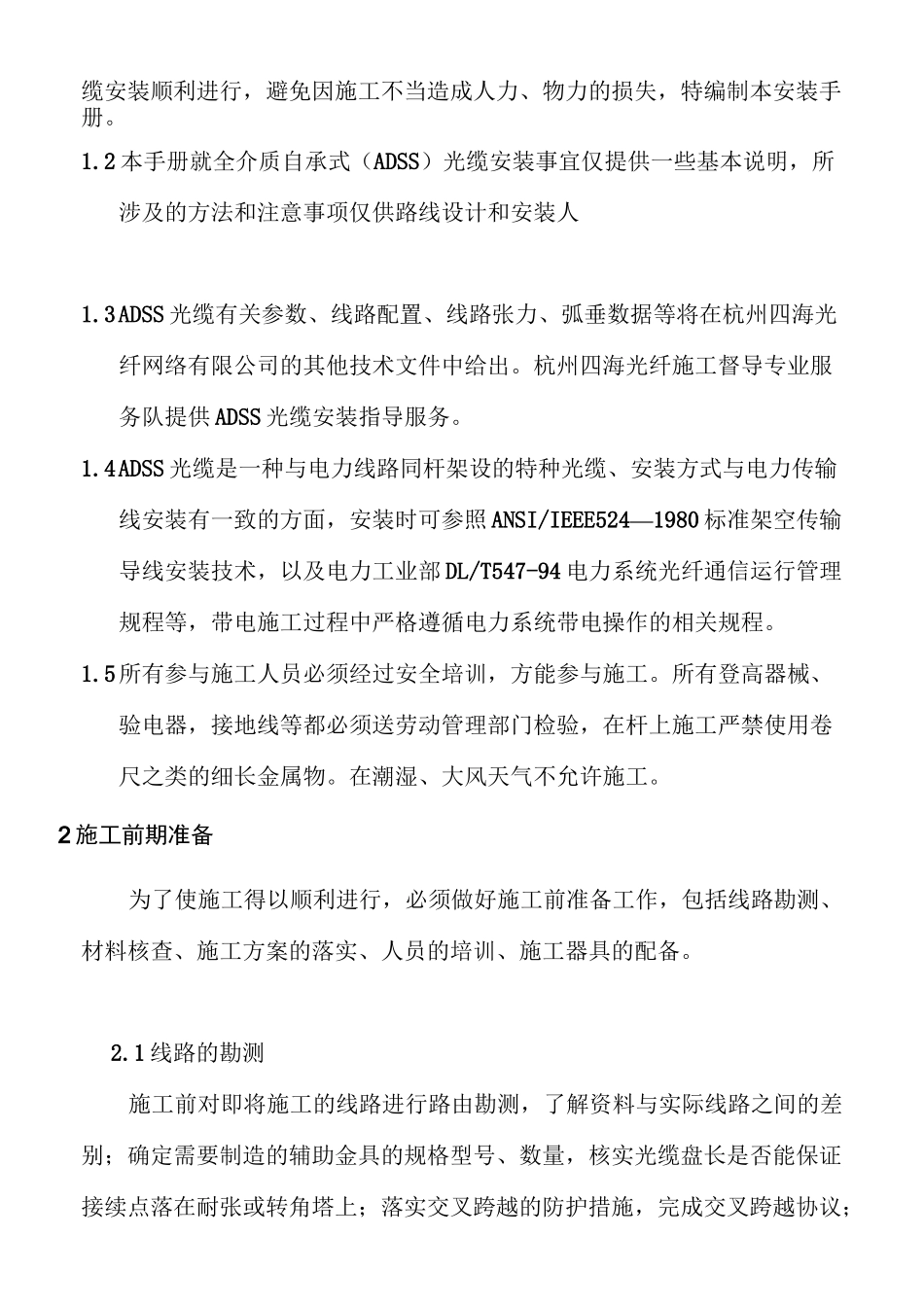

2.ADSS光缆安装前期准备ADSS全介质自承式光缆目录1．前言2、1光缆路由的勘测2、2材料核实2、3施工方案的确定2、4施工人员的培训2、5施工器具的配备2、6安装事项3、ADSS光缆施工过程3、1光缆装卸3、2辅助金属的安装3、3牵引绳的布放3、4牵引机、张力机的布置3、5牵引前的检查3、6光缆的牵引3、7交叉跨越的处理3、8弧垂确定3、9安装金具3、10余缆处理4、光缆接续及纪录5光缆的维护1前言1.1随着电力通讯事业的蓬勃发展，电力系统内部通信光纤网络正在逐步建立，全介质自承式（ADSS）光缆得到了广泛应用。杭州四海光纤网络有限公司致力于通信光缆产品项目的开发以及施工方案的探索。为了保证ADSS光缆安装顺利进行，避免因施工不当造成人力、物力的损失，特编制本安装手册。1.2本手册就全介质自承式（ADSS）光缆安装事宜仅提供一些基本说明，所涉及的方法和注意事项仅供路线设计和安装人1.3ADSS光缆有关参数、线路配置、线路张力、弧垂数据等将在杭州四海光纤网络有限公司的其他技术文件中给出。杭州四海光纤施工督导专业服务队提供ADSS光缆安装指导服务。1.4ADSS光缆是一种与电力线路同杆架设的特种光缆、安装方式与电力传输线安装有一致的方面，安装时可参照ANSI/IEEE524—1980标准架空传输导线安装技术，以及电力工业部DL/T547-94电力系统光纤通信运行管理规程等，带电施工过程中严格遵循电力系统带电操作的相关规程。1.5所有参与施工人员必须经过安全培训，方能参与施工。所有登高器械、验电器，接地线等都必须送劳动管理部门检验，在杆上施工严禁使用卷尺之类的细长金属物。在潮湿、大风天气不允许施工。2施工前期准备为了使施工得以顺利进行，必须做好施工前准备工作，包括线路勘测、材料核查、施工方案的落实、人员的培训、施工器具的配备。2.1线路的勘测施工前对即将施工的线路进行路由勘测，了解资料与实际线路之间的差别；确定需要制造的辅助金具的规格型号、数量，核实光缆盘长是否能保证接续点落在耐张或转角塔上；落实交叉跨越的防护措施，完成交叉跨越协议；对沿线路由地面清理；对需要跨越的电力线路做好记载，以便施工时办理停电手续；验算跨越是否满足规定要求。2.2材料核实2.2.1ADSS光缆根据光缆线路设计要点，清点核对已运到现场的光缆、器材、测试记录、产品质量合格证。首先检查光缆的规格型号、数量是否与合同相符，检查光缆在运输过程中是否受到损伤。用光时域反射仪（OTDR）对光缆的光学传输性能进行检测，将结果与厂商提供的出厂报告比较，如有疑义应及时通知厂商。检测时应做好记录，用户、厂商各执一份，以便对光缆架设前后传输性能比较。光缆检测完毕，应将缆端重新密封好。如ADSS光缆型号规格及数量有误，应及时通知厂家，以保证施工进度。2.2.2金具ADSS光缆靠各类金具支撑并安装在塔上，常用的金具有静端（耐张）金具、垂直金具、螺旋防震器、引下线夹等。一般情况下，静端金具在终端塔用一套，每个转角（仰角）大于15°的耐张塔配二套，成对使用；垂直金具用于直线塔上，每塔一件；螺旋防震器是跟据线路档距的大小来配置，一般100米以下档距不用，100~300米档距每端一根，300~600米档距每端两根，600~800米每端配三跟防震器；引下线夹是在终端塔和接续塔将光缆引下并固定在塔架上，一般每1.5~2.0米1只。2.2.3过渡金具厂商提供的金具一般不能直接与塔杆连接，对于不同的杆塔、不同的挂点，过渡金具亦不同，用户需要根据实际挂点处的主材尺寸及使用金具的类型设计，制作过渡金具必须有足够的强度，采用热镀锌处理；用户应在施工之前，将过渡金具制作完毕。一般终端塔配1只，耐张塔配2只，直线塔配1只。2.2.4光缆接续附件接续盒用于两端光缆之间接续，将多余的光缆盘入余缆架后固定在塔上。终端盒在机房内将多芯光缆分配成单芯尾纤光缆，作为引入光纤配线架或设备之用。2.3施工方案的确定施工单位应当会同设计人员根据线路的具体情况，共同研究一套行之有效的施工方案，制定施工计划。施工计划包括：施工人员分工、所需材料的计划、施工时间安排、所需停电线路名称和时间等。对需停电的施工地段，根据施工计划提前处理好有关停电事宜。当光缆和公路、铁路、...
