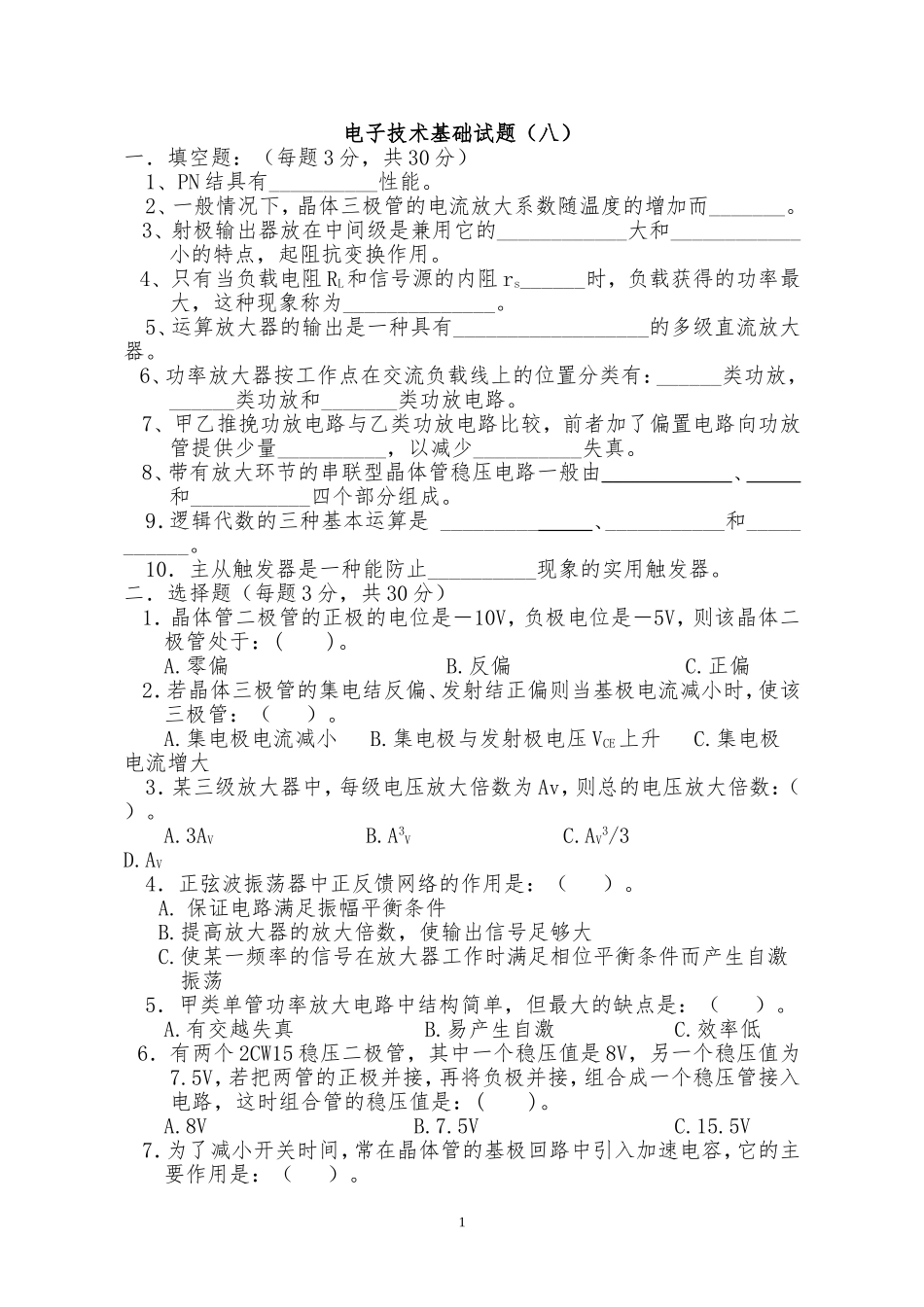

电子技术基础试题（八）一．填空题：（每题3分，共30分）1、PN结具有__________性能。2、一般情况下，晶体三极管的电流放大系数随温度的增加而_______。3、射极输出器放在中间级是兼用它的____________大和____________小的特点，起阻抗变换作用。4、只有当负载电阻RL和信号源的内阻rs______时，负载获得的功率最大，这种现象称为______________。5、运算放大器的输出是一种具有__________________的多级直流放大器。6、功率放大器按工作点在交流负载线上的位置分类有：______类功放，______类功放和_______类功放电路。7、甲乙推挽功放电路与乙类功放电路比较，前者加了偏置电路向功放管提供少量__________，以减少__________失真。8、带有放大环节的串联型晶体管稳压电路一般由__________、和___________四个部分组成。9．逻辑代数的三种基本运算是_________、___________和___________。10．主从触发器是一种能防止__________现象的实用触发器。二．选择题（每题3分，共30分）1．晶体管二极管的正极的电位是－10V，负极电位是－5V，则该晶体二极管处于：()。A.零偏B.反偏C.正偏2．若晶体三极管的集电结反偏、发射结正偏则当基极电流减小时，使该三极管：（）。A.集电极电流减小B.集电极与发射极电压VCE上升C.集电极电流增大3．某三级放大器中，每级电压放大倍数为Av，则总的电压放大倍数：（）。A.3AVB.A3VC.AV3/3D.AV4．正弦波振荡器中正反馈网络的作用是：（）。A.保证电路满足振幅平衡条件B.提高放大器的放大倍数，使输出信号足够大C.使某一频率的信号在放大器工作时满足相位平衡条件而产生自激振荡5．甲类单管功率放大电路中结构简单，但最大的缺点是：（）。A.有交越失真B.易产生自激C.效率低6．有两个2CW15稳压二极管，其中一个稳压值是8V，另一个稳压值为7.5V，若把两管的正极并接，再将负极并接，组合成一个稳压管接入电路，这时组合管的稳压值是：()。A.8VB.7.5VC.15.5V7．为了减小开关时间，常在晶体管的基极回路中引入加速电容，它的主要作用是：（）。1A.在开启时提供很大的正向基极电流，并在关闭时提供很大的反向基极电流B.在开启时提供很大的反向基极电流C.隔开直流电压8．逻辑函数式F+E+EF，化简后答案是：（）。A.EFB.E+FC.E+F9．基本RS触发器电路中，触发脉冲消失后，其输出状态：（）。A.恢复原状态B.保持现状态C.出现新状态10．八位二进制数能表示十进制数的最大值是：（）。A.225B.248C.192三、分析计算题（每题10分，共40分）1．写出图中逻辑电路的逻辑表达式并化简之，再画出化简后的逻辑电路图。2．图中：R1=R2=R3=R4=R=10千欧，Vi1=10V，Vi2=20V。求Vo=？3．由NPN型三极管组成如图所示的单级小信号放大器，已知：直流电源VG=12V，Rb=400千欧，Rc=3千欧，晶体管的β=80，忽略ICEO，试求放大器的静态电流IBQ，ICQ及电压VCEQ。24．试化简下列逻辑函数式：①AB+AB②AB+AB+AC③AB（B+C）A④AB+ABD+AC+BCD⑤AB+C+（AB+C）（CD+A）+BD电子技术基础试题（八）参考答案一．填空题：1、单向导电特性2、增大3、输入电阻大，输出电阻小4、相等、阻抗匹配5、深度负反馈高增益6、甲、乙、甲乙7、偏流IBQ、交越8、采样电路、基准电源、比较放大电路、调整元件9、逻辑乘、逻辑加、逻辑非10、空翻二．选择题：1、C2、A3、B4、A5、C6、B7、A8、C9、B10、A三、分析计算题：1．解：原电路逻辑表达式是Y=（AB+C）+（AB+C）（CD+B）化简Y=（AB+C）+（AB+C）（CD+B）=（AB+C）+（CD+B）=B（1+A）+C（1+D）=B+C化简后的逻辑图如图所示：32、解:电路中输入端是两个电压跟随器，可见ＶＡ＝Ｖi1＝10Ｖ，ＶＢ＝Ｖi2＝20Ｖ，根据减法运算电路知Ｖ０＝Ｖi2－Ｖi1=20－10＝10Ｖ3、解：4、解：电子技术基础试题（九）一、填空题:（每题3分，共30分）1、晶体三极管正常工作的外部条件是,对NPN管,各极电位应满足关系,对PNP管应满足。2、按三极管放大电路的结构,可分、、和三种4组态。3、共集放大电路的特点是：、、。4、某放大电路的开环增益为100,引入反馈系数为0.1的反馈网络后,其闭环增益为。5、反馈放大电路的反馈系数是与的比值6、在RS、JK、D、T四种触发器中，不具有保持功能的是触...
