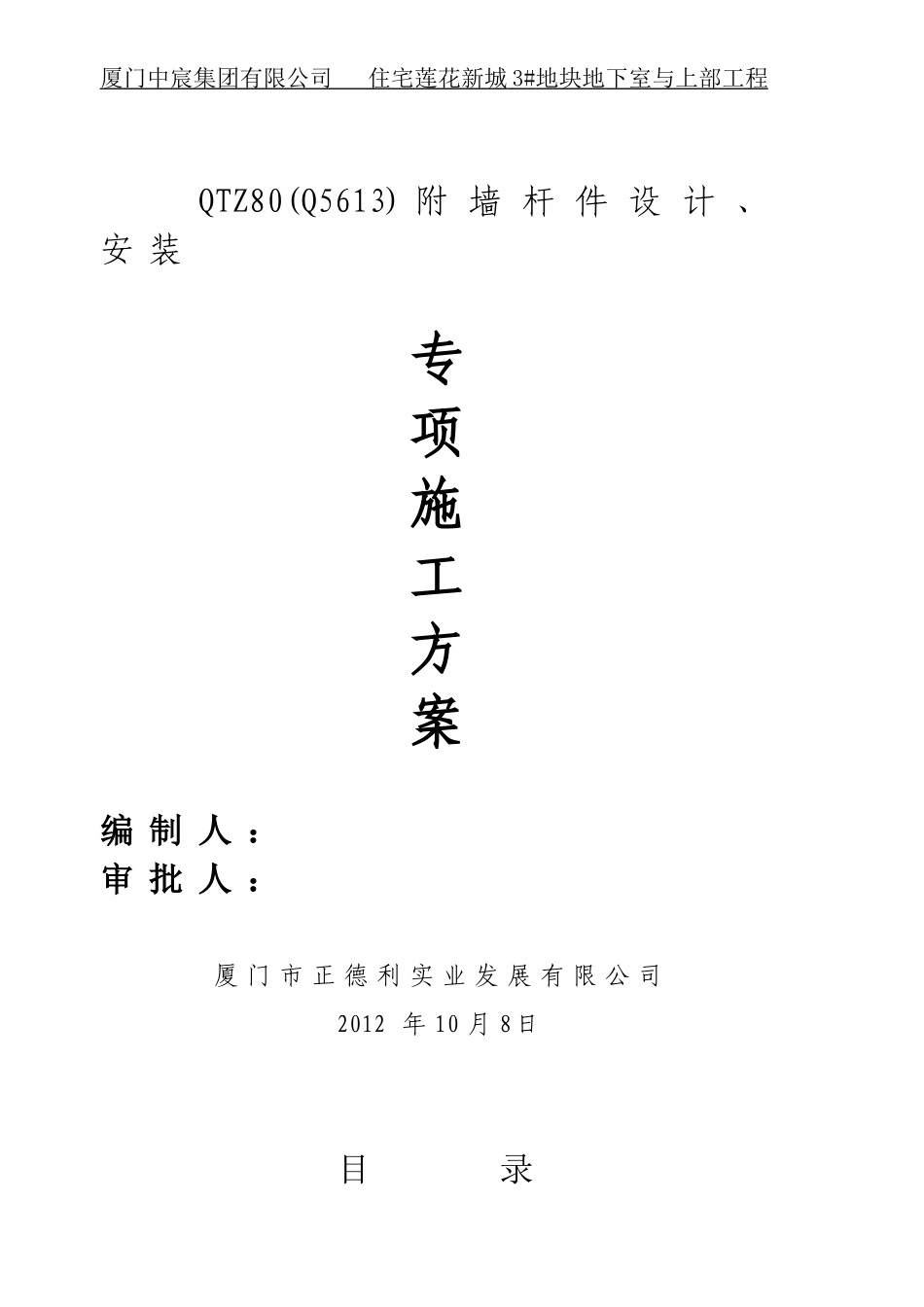

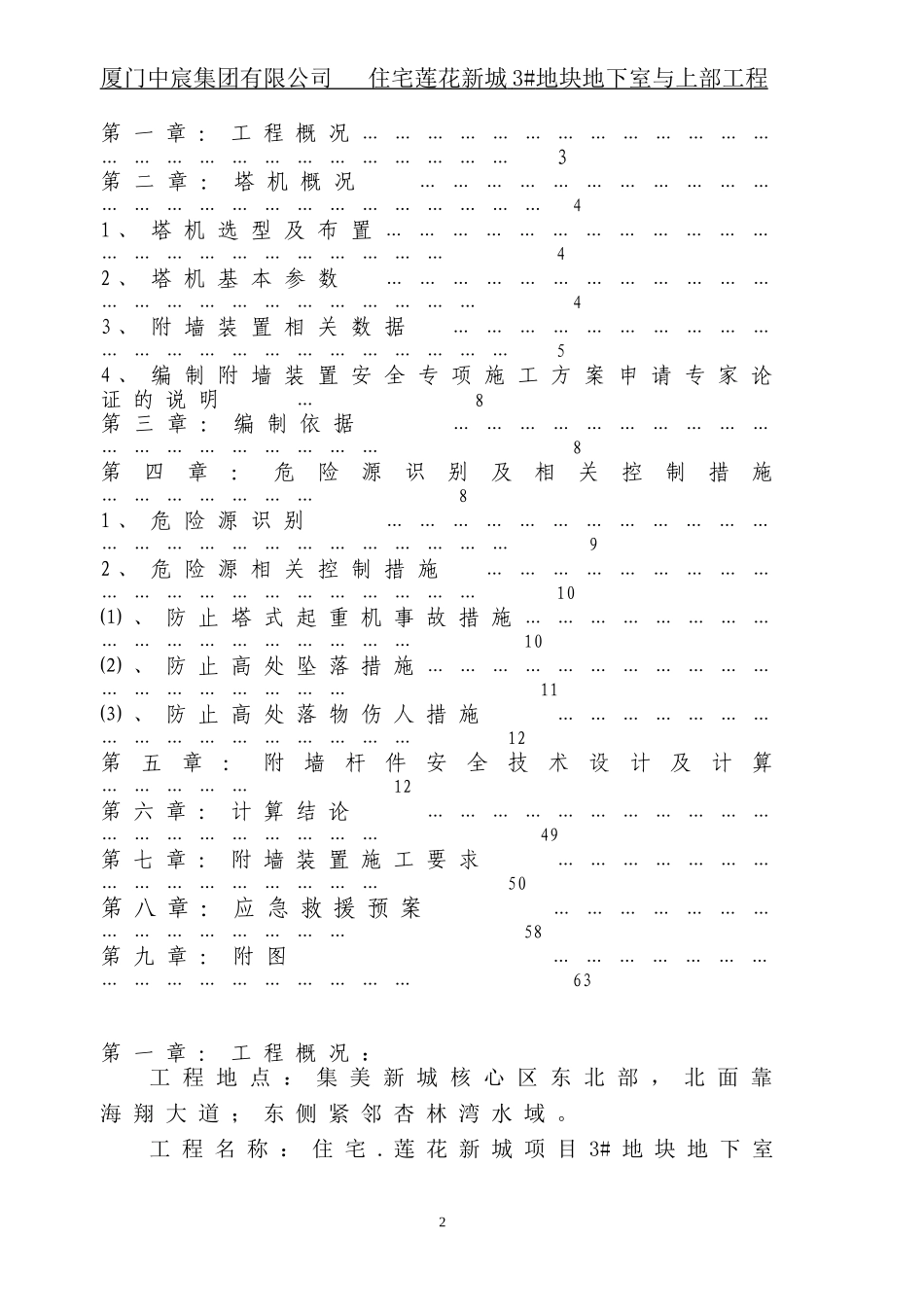

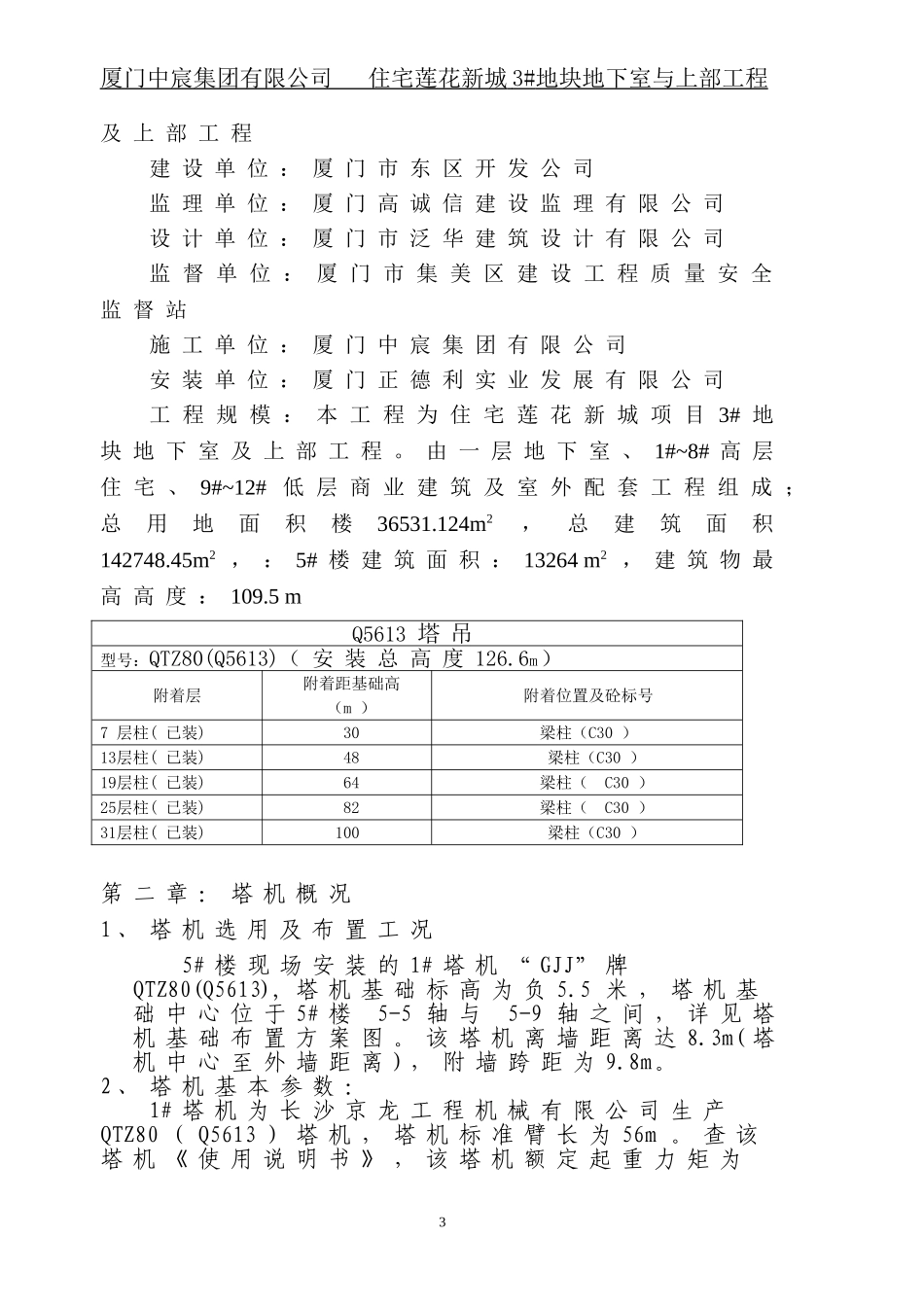

厦门中宸集团有限公司住宅莲花新城3#地块地下室与上部工程QTZ80(Q5613)附墙杆件设计、安装专项施工方案编制人：审批人：厦门市正德利实业发展有限公司2012年10月8日目录厦门中宸集团有限公司住宅莲花新城3#地块地下室与上部工程第一章：工程概况……………………………………………………………………3第二章：塔机概况…………………………………………………………………41、塔机选型及布置……………………………………………………………42、塔机基本参数………………………………………………………………43、附墙装置相关数据……………………………………………………………54、编制附墙装置安全专项施工方案申请专家论证的说明…8第三章：编制依据…………………………………………………8第四章：危险源识别及相关控制措施…………………81、危险源识别…………………………………………………………………92、危险源相关控制措施………………………………………………………10⑴、防止塔式起重机事故措施………………………………………………10⑵、防止高处坠落措施…………………………………………………11⑶、防止高处落物伤人措施……………………………………………12第五章：附墙杆件安全技术设计及计算……………12第六章：计算结论……………………………………………………49第七章：附墙装置施工要求…………………………………………50第八章：应急救援预案………………………………………58第九章：附图……………………………………………63第一章：工程概况：工程地点：集美新城核心区东北部，北面靠海翔大道；东侧紧邻杏林湾水域。工程名称：住宅.莲花新城项目3#地块地下室2厦门中宸集团有限公司住宅莲花新城3#地块地下室与上部工程及上部工程建设单位：厦门市东区开发公司监理单位：厦门高诚信建设监理有限公司设计单位：厦门市泛华建筑设计有限公司监督单位：厦门市集美区建设工程质量安全监督站施工单位：厦门中宸集团有限公司安装单位：厦门正德利实业发展有限公司工程规模：本工程为住宅莲花新城项目3#地块地下室及上部工程。由一层地下室、1#~8#高层住宅、9#~12#低层商业建筑及室外配套工程组成；总用地面积楼36531.124m2，总建筑面积142748.45m2，：5#楼建筑面积：13264m2，建筑物最高高度：109.5mQ5613塔吊型号：QTZ80(Q5613)（安装总高度126.6m）附着层附着距基础高（m）附着位置及砼标号7层柱(已装)30梁柱（C30）13层柱(已装)48梁柱（C30）19层柱(已装)64梁柱（C30）25层柱(已装)82梁柱（C30）31层柱(已装)100梁柱（C30）第二章：塔机概况1、塔机选用及布置工况5#楼现场安装的1#塔机“GJJ”牌QTZ80(Q5613),塔机基础标高为负5.5米，塔机基础中心位于5#楼5-5轴与5-9轴之间，详见塔机基础布置方案图。该塔机离墙距离达8.3m(塔机中心至外墙距离)，附墙跨距为9.8m。2、塔机基本参数：1#塔机为长沙京龙工程机械有限公司生产QTZ80（Q5613）塔机，塔机标准臂长为56m。查该塔机《使用说明书》，该塔机额定起重力矩为3厦门中宸集团有限公司住宅莲花新城3#地块地下室与上部工程800KN.M,最大起重量6T,独立起升高度为40m（由1节预埋基础节、1节过渡节和13个标准节组成）,最大起升高度为160m,第一道附墙架以上塔身最大悬出段为35.2m，塔机最大工作高度为65.2米（由1节预埋基础节、1节过渡节和22个标准节组成）。第二道附墙架以上塔身最大悬出段为35.4m，第一、二道附墙之间的距离为不大于25米，塔机最大工作高度为90.4米（1节预埋基础节、1节过渡节和31个标准节组成）。第三道附墙架以上塔身最大悬出段为32.8m，第二、三道附墙之间的距离为不大于25米，塔机最大工作高度为112.8米（1节预埋基础节、1节过渡节和39个标准节组成）。第四道附墙架以上塔身最大悬出段为33m，第三、四道附墙之间的距离为不大于25米，塔机最大工作高度为138米（1节预埋基础节、1节过渡节和48个标准节组成）。第五道附墙架以上塔身最大悬出段为30.4m，第四、五道附墙之间的距离为不大于25米，塔机最大工作高度为160.4米（1节预埋基础节、1节过渡节和56个标准节组成）。非工作状态最大...
