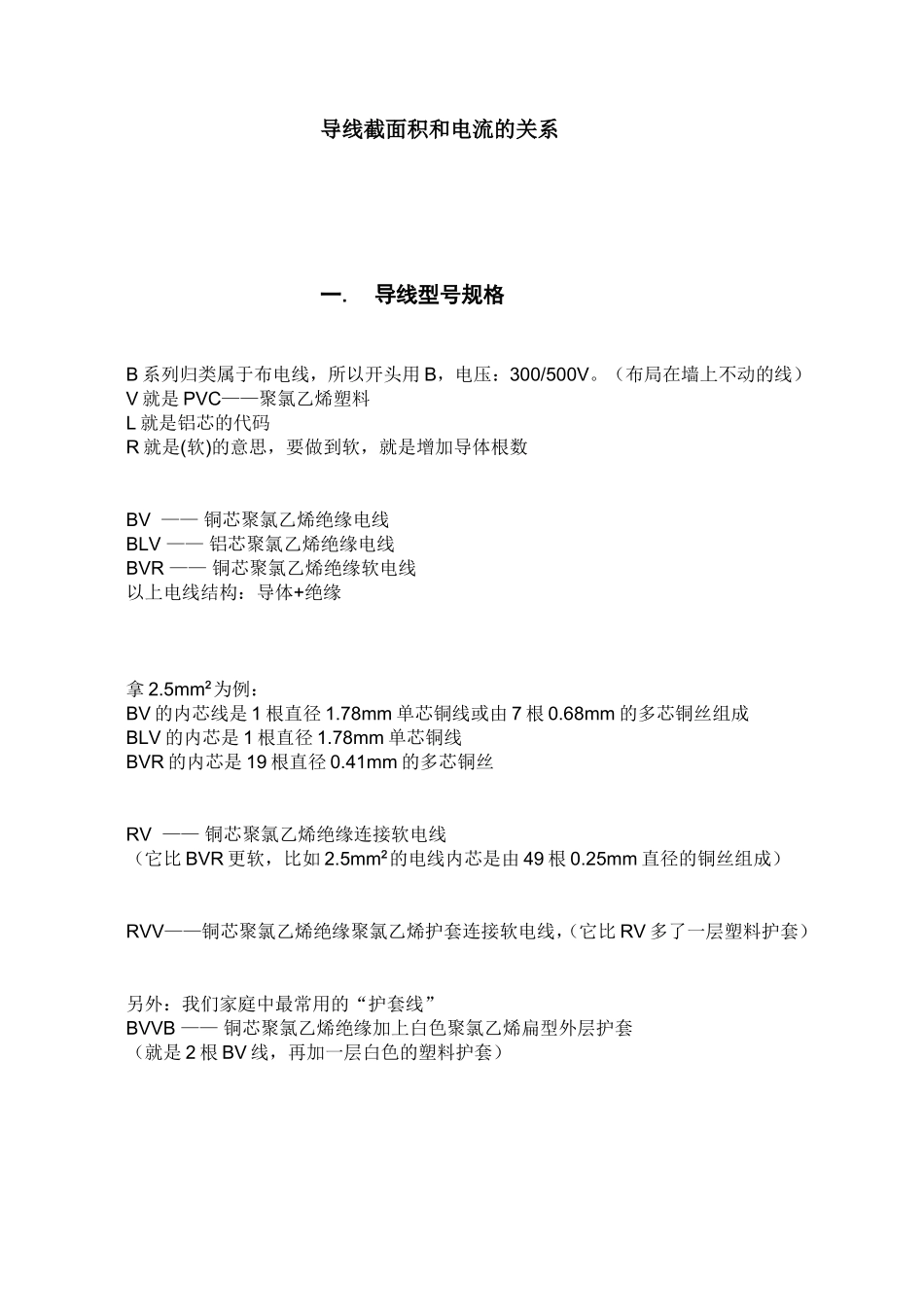

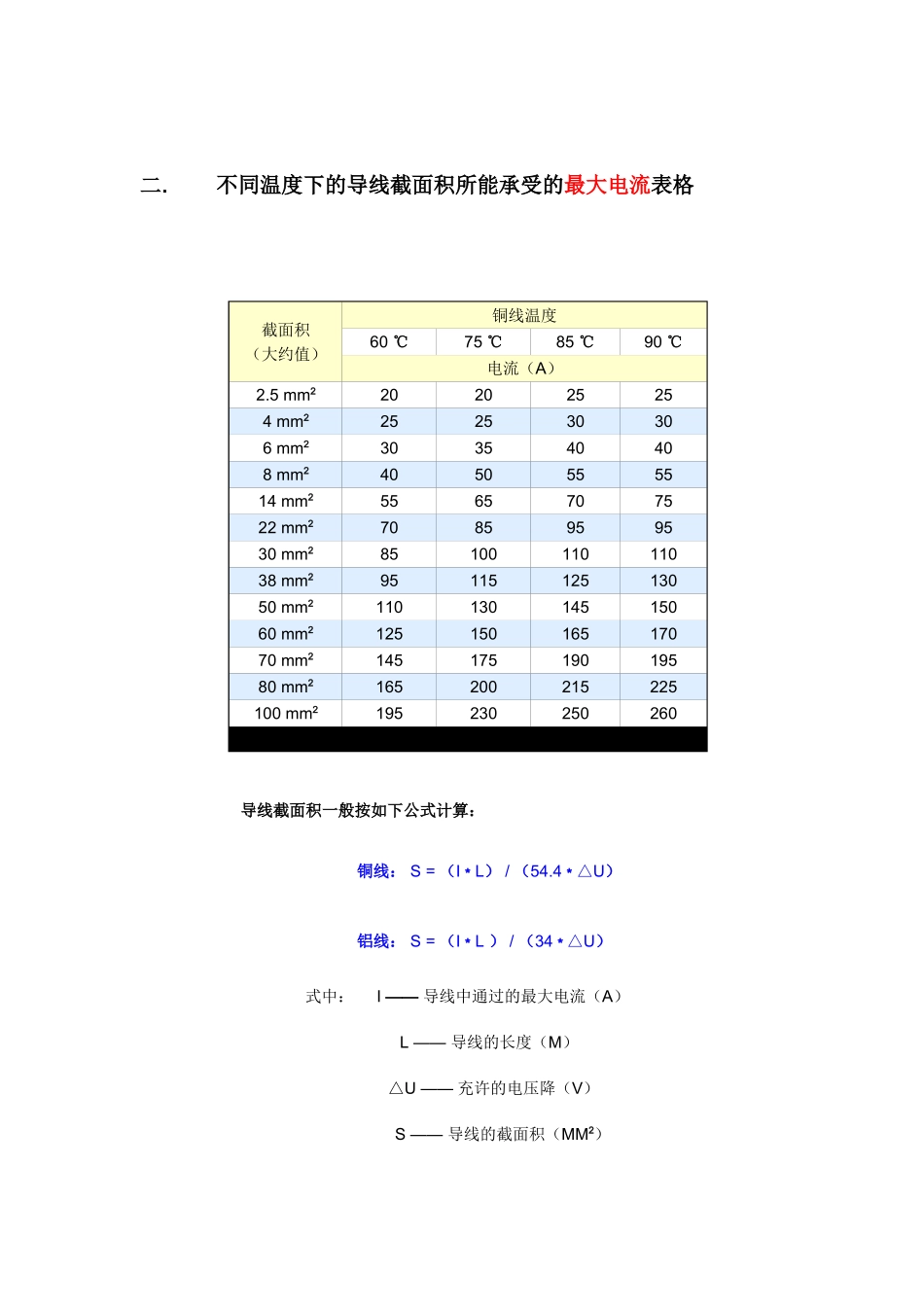

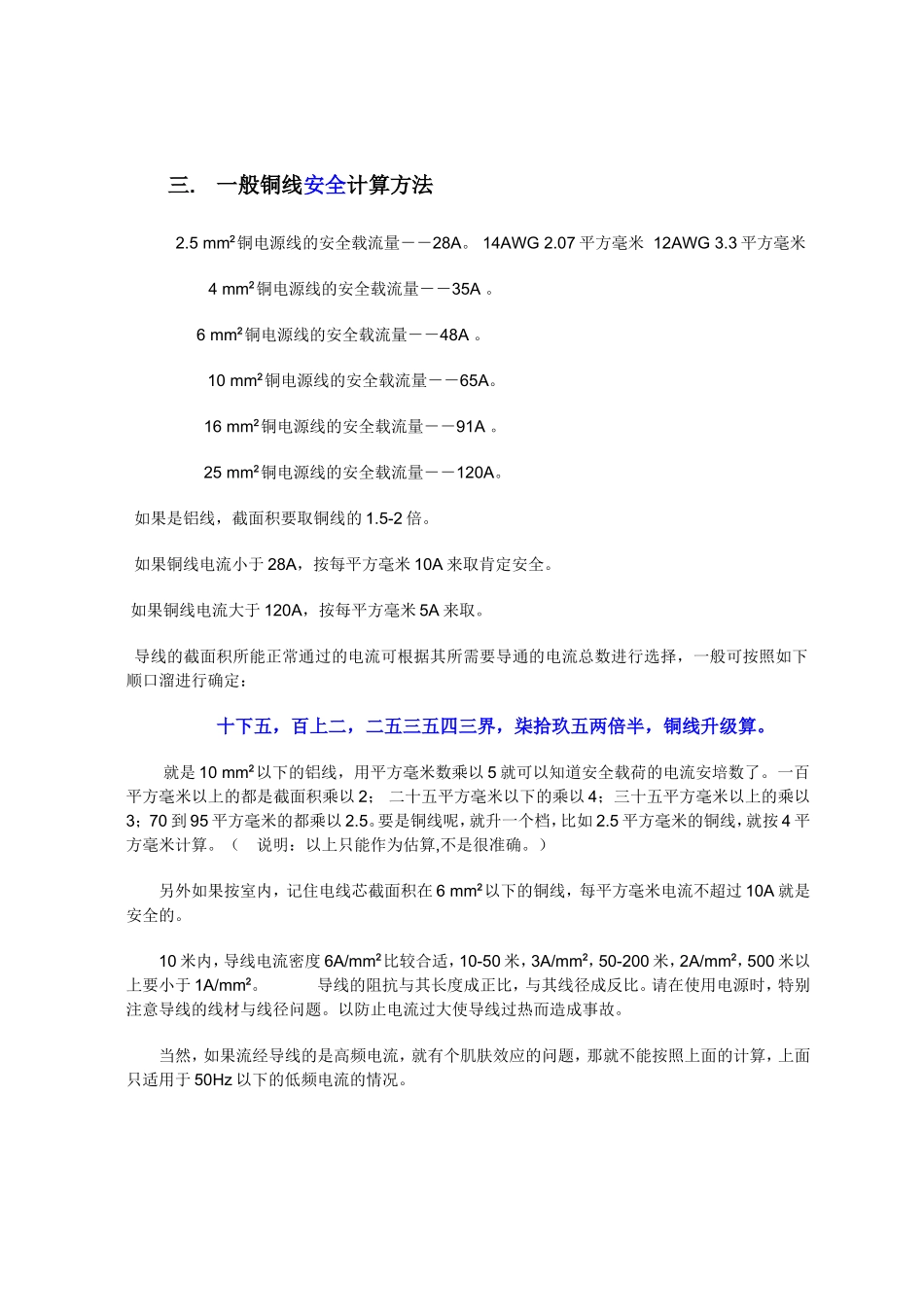

导线截面积和电流的关系一.导线型号规格B系列归类属于布电线，所以开头用B，电压：300/500V。（布局在墙上不动的线）V就是PVC——聚氯乙烯塑料L就是铝芯的代码R就是(软)的意思，要做到软，就是增加导体根数BV——铜芯聚氯乙烯绝缘电线BLV——铝芯聚氯乙烯绝缘电线BVR——铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例：BV的内芯线是1根直径1.78mm单芯铜线或由7根0.68mm的多芯铜丝组成BLV的内芯是1根直径1.78mm单芯铜线BVR的内芯是19根直径0.41mm的多芯铜丝RV——铜芯聚氯乙烯绝缘连接软电线（它比BVR更软，比如2.5mm2的电线内芯是由49根0.25mm直径的铜丝组成）RVV——铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线，（它比RV多了一层塑料护套）另外：我们家庭中最常用的“护套线”BVVB——铜芯聚氯乙烯绝缘加上白色聚氯乙烯扁型外层护套（就是2根BV线，再加一层白色的塑料护套）二.不同温度下的导线截面积所能承受的最大电流表格截面积（大约值）铜线温度60℃75℃85℃90℃电流（A）2.5mm2202025254mm2252530306mm2303540408mm24050555514mm25565707522mm27085959530mm28510011011038mm29511512513050mm211013014515060mm212515016517070mm214517519019580mm2165200215225100mm2195230250260导线截面积一般按如下公式计算：铜线：S=（I*L）/（54.4*△U）铝线：S=（I*L）/（34*△U）式中：I——导线中通过的最大电流（A）L——导线的长度（M）△U——充许的电压降（V）S——导线的截面积（MM2）三.一般铜线安全计算方法2.5mm2铜电源线的安全载流量－－28A。14AWG2.07平方毫米12AWG3.3平方毫米4mm2铜电源线的安全载流量－－35A。6mm2铜电源线的安全载流量－－48A。10mm2铜电源线的安全载流量－－65A。16mm2铜电源线的安全载流量－－91A。25mm2铜电源线的安全载流量－－120A。如果是铝线，截面积要取铜线的1.5-2倍。如果铜线电流小于28A，按每平方毫米10A来取肯定安全。如果铜线电流大于120A，按每平方毫米5A来取。导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五，百上二，二五三五四三界，柒拾玖五两倍半，铜线升级算。就是10mm2以下的铝线，用平方毫米数乘以5就可以知道安全载荷的电流安培数了。一百平方毫米以上的都是截面积乘以2；二十五平方毫米以下的乘以4；三十五平方毫米以上的乘以3；70到95平方毫米的都乘以2.5。要是铜线呢，就升一个档，比如2.5平方毫米的铜线，就按4平方毫米计算。（说明：以上只能作为估算,不是很准确。）另外如果按室内，记住电线芯截面积在6mm2以下的铜线，每平方毫米电流不超过10A就是安全的。10米内，导线电流密度6A/mm2比较合适，10-50米，3A/mm2，50-200米，2A/mm2，500米以上要小于1A/mm2。导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意导线的线材与线径问题。以防止电流过大使导线过热而造成事故。当然，如果流经导线的是高频电流，就有个肌肤效应的问题，那就不能按照上面的计算，上面只适用于50Hz以下的低频电流的情况。四.实例比如有一组380V2.2KW的水泵，设计是一备一用，水泵是在离楼下机房65米远的楼顶。在选线时，要照总电器数量来考虑，也就是2台来计算。首先根据电压和功率来计算出额定功率下的电流，2200/380=5.79A，2台就是11.58A。根据所选用的导线类型的散热情况来确定线损应该是多少。因为导线途径户外，我们选用的是四芯橡胶防水护套线，橡胶的导热比较差，所以整条电缆的发热功率应该控制在200W以内。按每芯60W来算，最大线损电压应该在6V。确定导线的截面积。在公式S=IL/（54.4△U）中，I是11.58A，L是65米，△U是6V。所以S=11.58×65÷(54.4×6)=2.306mm2而实际导线的规格中最接近2.3的是2.5mm2，所以选2.5mm2的软芯防水护套线。AWG外径截面积mm2电阻值Ohm/km正常电流最大电流公制mm英制inchAA4/011.6800.4600107.22000.17423.2482.63/010.4000.409685.01000.21335.5382.62/09.2700.364867.43000.26266.2303.51/08.2500.324953.49000.33211.1240.717.3500.289342.41000.42167.4190.926.5400.257633.62000.53132.7151.335.8300.22...
