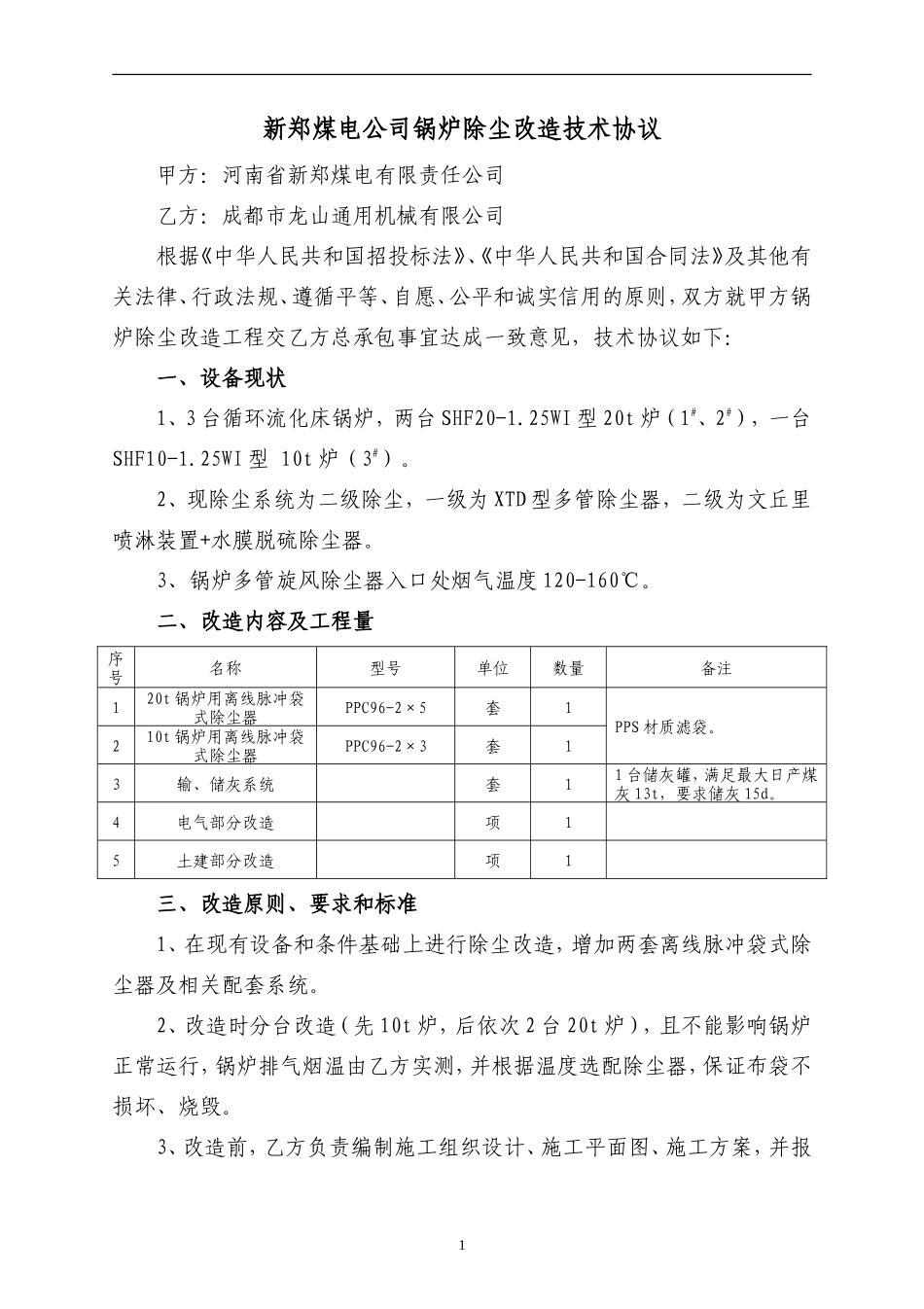

1新郑煤电公司锅炉除尘改造技术协议甲方：河南省新郑煤电有限责任公司乙方：成都市龙山通用机械有限公司根据《中华人民共和国招投标法》、《中华人民共和国合同法》及其他有关法律、行政法规、遵循平等、自愿、公平和诚实信用的原则，双方就甲方锅炉除尘改造工程交乙方总承包事宜达成一致意见，技术协议如下：一、设备现状1、3台循环流化床锅炉，两台SHF20-1.25WI型20t炉（1#、2#），一台SHF10-1.25WI型10t炉（3#）。2、现除尘系统为二级除尘，一级为XTD型多管除尘器，二级为文丘里喷淋装置+水膜脱硫除尘器。3、锅炉多管旋风除尘器入口处烟气温度120-160℃。二、改造内容及工程量序号名称型号单位数量备注120t锅炉用离线脉冲袋式除尘器PPC96-2×5套1PPS材质滤袋。210t锅炉用离线脉冲袋式除尘器PPC96-2×3套13输、储灰系统套11台储灰罐，满足最大日产煤灰13t，要求储灰15d。4电气部分改造项15土建部分改造项1三、改造原则、要求和标准1、在现有设备和条件基础上进行除尘改造，增加两套离线脉冲袋式除尘器及相关配套系统。2、改造时分台改造（先10t炉，后依次2台20t炉），且不能影响锅炉正常运行，锅炉排气烟温由乙方实测，并根据温度选配除尘器，保证布袋不损坏、烧毁。3、改造前，乙方负责编制施工组织设计、施工平面图、施工方案，并报2甲方审核批准后方可施工。4、在原多管除尘器与喷淋脱硫除尘器间增加两套布袋除尘器，3#炉（10t）独立增加一套，1#和2#炉（20t）共用一套（管口增安电动阀门可相互切换），现场安装两台电器控制柜，锅炉主控室安装一套DCS袋式除尘器操作控制系统（控制两台布袋除尘器）。5、安装输、储灰系统，气力收集两套布袋除尘，储灰罐存灰能力不低于15天。6、改造时因增加布袋除尘器需配套增容更换改造3台锅炉引风机、电机、变频器、电缆等。7、配套改造引风机基础、新建布袋除尘器基础、储灰罐基础等工程。8、改造后烟尘排放标准满足《锅炉大气污染物排放标（GB13271-2014)》之规定，要求<25mg/m3。9、不同厂家设备及附件型号、规格可不同，但功能必须达到环保要求。10、乙方提供的设备和改造时必须符合国家现行的最新环保标准和规范，采用优质、全新的材料和先进的工艺进行制造，满足：（1）HCRJ013《脉冲喷吹类袋式除尘器》；（2）HCRJ015《袋式除尘器滤袋》；（3）HCRJ016《袋式除尘器滤袋框架》；（4）HCRJ043《袋式除尘器用电磁脉冲阀》；（5）GB12138《袋式除尘器性能测试方法》；（6）JB/T8471《袋式除尘器安装技术要求与验收方法》；（7）JB/TQ639《除尘器表面喷漆质量分等》；（8）GB/50236-98《现场设备、工业管道焊接工程施工及验收规范》；（9）GB50231《机械设备安装工程施工质量验收规范》；（10）GB50254/5《电气装置安装工程施工质量验收规范》等。四、技术要求3（一）袋式除尘器要求1、1#炉和2#炉多管陶瓷除尘器出管口分别加装两台电动阀门，烟尘经汇集进入共用布袋除尘器，布袋除尘器出口分别加装两台电动闸阀，分别引管至1#、2#炉喷淋脱硫除尘器。2、在3台多管旋风除尘器烟尘入口分别加装两台手动阀门和短接管，正常情况，烟尘直接经布袋除尘器（此时多管除尘器短路）除灰；特殊情况，多管除尘器可投入使用。3、布袋除尘器、储灰罐安装在锅炉房外南侧储灰场，乙方根据现场实际情况安放，要求布置合理、整齐。4、布袋除尘器周围安装钢结构检修平台和电气设备防雨棚等。5、室外所有管道需进行保温，防止因冬季温度过低造成凝结、爆裂。6、20t袋式除尘器技术要求设备及技术性能技术参数/数量备注总过滤面积（㎡）1095收尘室数（个）10滤袋数量（条）960L=2800mm滤袋规格（mm）材质：PPS透气度（cm/s）15-40经向断裂度1600纬向断裂度1400笼架材质有机硅处理风量（m3/h）60000布袋工作温度（℃）<190，瞬间220190℃可连续工作运行设备阻力（Pa）＜1700承受负压（Pa）±9000Pa入口浓度（g/m3）＜1000出口浓度（mg/m3）<25漏风系数（%）3除尘效率（%）>99.9过滤风速（m/min）1.1～1.5清灰喷吹压力（MPa）0.4～0.6压缩空气耗量（m3/min）0.9-1.3电磁脉冲阀（个）10可编程脉冲控制仪PLC-12AC220V气缸提升阀（个）10个SC-100型4清灰方式离线脉冲...
