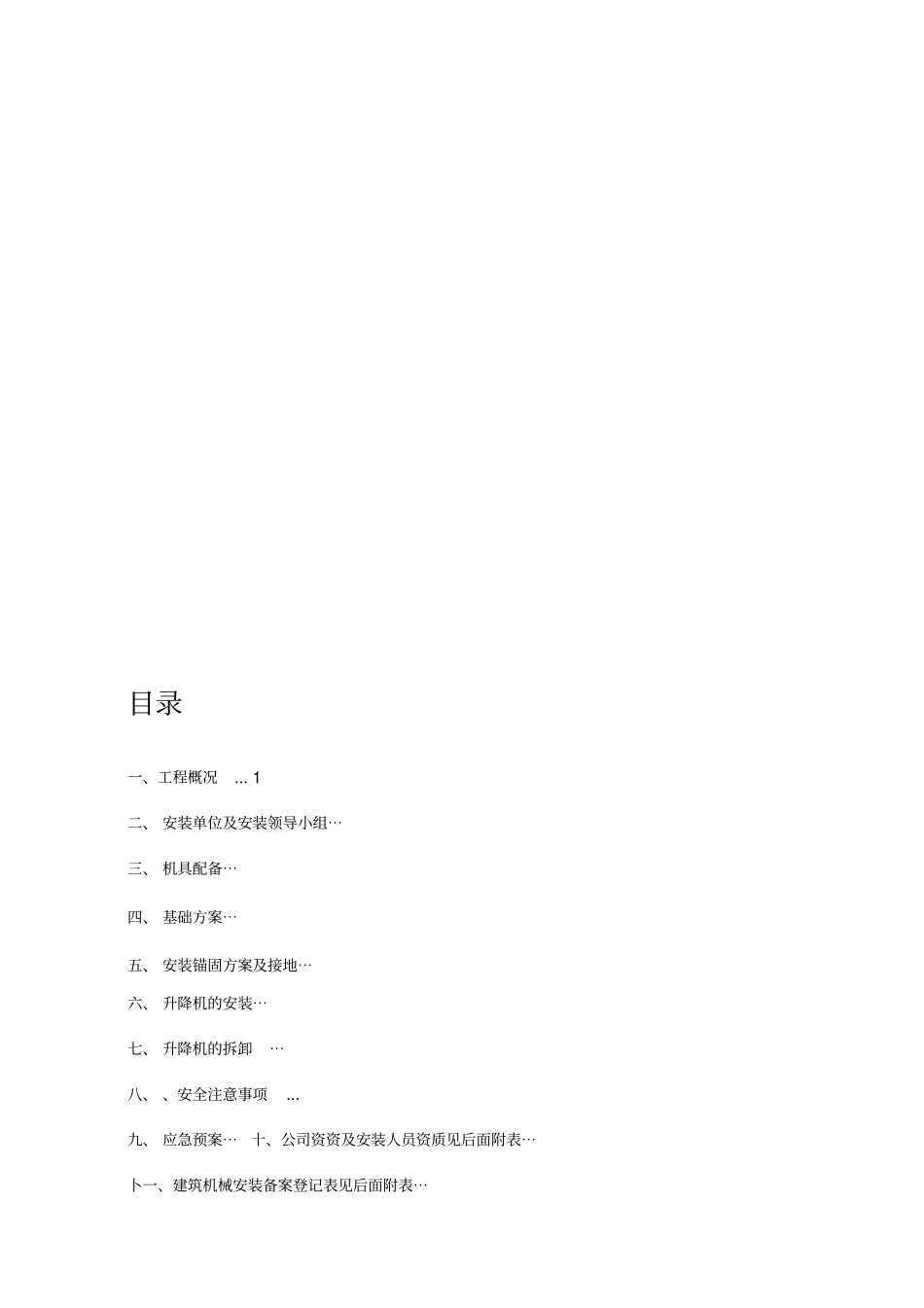

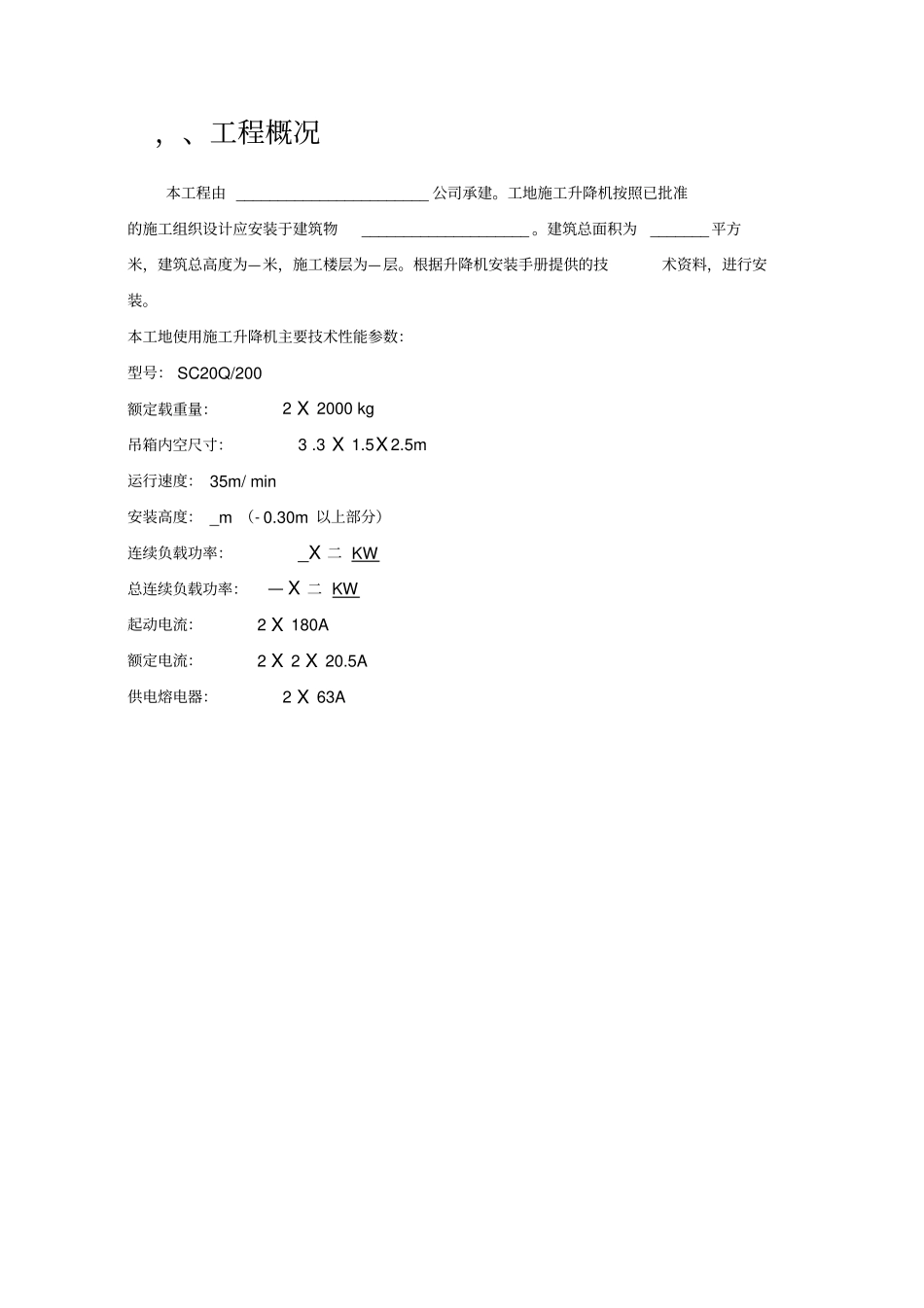

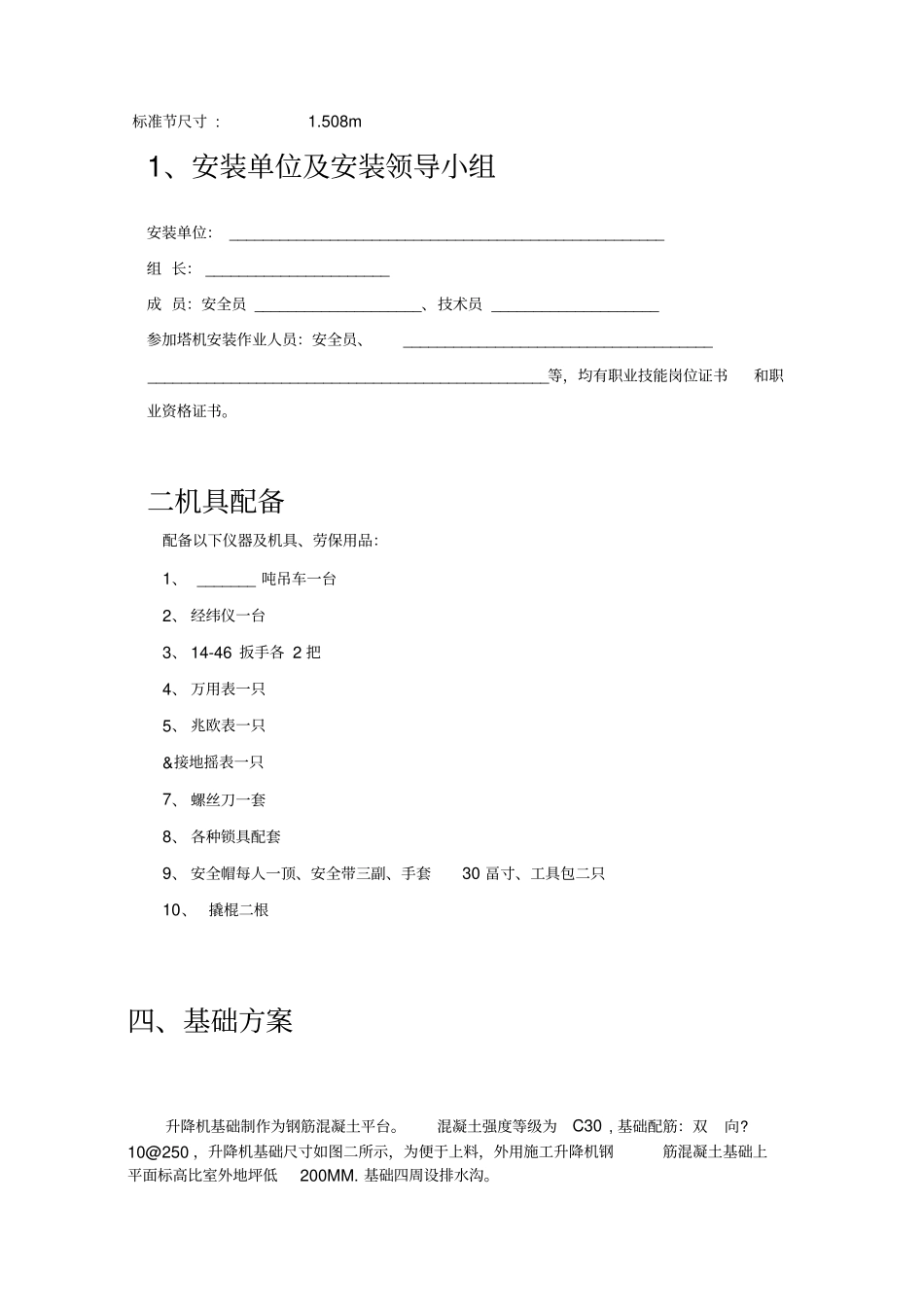

目录一、工程概况...1二、安装单位及安装领导小组⋯三、机具配备⋯四、基础方案⋯五、安装锚固方案及接地⋯六、升降机的安装⋯七、升降机的拆卸⋯八、、安全注意事项...九、应急预案⋯十、公司资资及安装人员资质见后面附表⋯卜一、建筑机械安装备案登记表见后面附表⋯，、工程概况本工程由_______________________公司承建。工地施工升降机按照已批准的施工组织设计应安装于建筑物____________________。建筑总面积为_______平方米，建筑总高度为—米，施工楼层为—层。根据升降机安装手册提供的技术资料，进行安装。本工地使用施工升降机主要技术性能参数：型号：SC20Q/200额定载重量：2X2000kg吊箱内空尺寸：3.3X1.5X2.5m运行速度：35m/min安装高度：_m（-0.30m以上部分）连续负载功率：_X二KW总连续负载功率：—X二KW起动电流：2X180A额定电流：2X2X20.5A供电熔电器：2X63A1、安装单位及安装领导小组安装单位：____________________________________________________组长：______________________成员：安全员____________________、技术员____________________参加塔机安装作业人员：安全员、_____________________________________________________________________________________等，均有职业技能岗位证书和职业资格证书。二机具配备配备以下仪器及机具、劳保用品：1、_______吨吊车一台2、经纬仪一台3、14-46扳手各2把4、万用表一只5、兆欧表一只&接地摇表一只7、螺丝刀一套8、各种锁具配套9、安全帽每人一顶、安全带三副、手套30畐寸、工具包二只10、撬棍二根四、基础方案升降机基础制作为钢筋混凝土平台。混凝土强度等级为C30,基础配筋：双向?10@250，升降机基础尺寸如图二所示，为便于上料，外用施工升降机钢筋混凝土基础上平面标高比室外地坪低200MM.基础四周设排水沟。标准节尺寸:1.508m基础承载计算：设备型号：SC200/200施工升降机架设高度：米吊笼重：KgX2外笼重：KgX2吊笼载重量：2000KgX2导轨架重(共需节标准节，标准节重170Kg):170KgX_P=(吊笼重+外笼重+吊笼载重量+导轨架重)X2.1基础承载近似等于P=[(1480X2)+1480+(1480X2)+(2000X2)+(170X44)]X2.1=40076.4Kg~400.764KN基础承载按500KN制作的两个基础都可符合施工升降机的使用要求。地面3:7灰土夯实，地基承受的压力于0.15Mpa;满足升降机地基承载力要求。五、安装锚固方案及接地5.1SC200/200为II型信锚固长度：2800-3200MM.锚固间距：锚固高度〉米一道，锚固架与梁墙体相连。1前期准备2按基础方案做好基础。保证基础的水平及各项使用要求。3保持外用施工升降机的进场道路通顺。并有足够的停放设备空间。4保证安装现场优良的电力供应。安装单独配电箱。5外用施工升降机安装6把基础表面清扫干净。7将基础底座安装在基础平台上，用水平尺检查水平，并填实基础，检查中心到附墙点的距离。8按此次序上三个标准节。9安装吊笼。10接好电源，对设备进行检测。11应用小辈杆进行标准节安装。12安装到高度后，安装各项限位，并进行调试。13安装外笼后，对设备试运行良好后，方可使用。14每安装一道附墙架，应用经纬仪测量其垂直度。架设高度为米时，垂直度偏差保持在25MM之内。15附墙架支架允许的最水平偏角为±10°16齿轮与齿条的啮合侧隙应为0.2~0.7MM，靠背轮与齿条背间隙为0.5MM.17各滚轮与标准节间隙为0.5MM.18每隔6米安装一道护线杆。19安装对重时应该保证对重与滑道间隙为0.5MM.20上极限碰铁应安装在吊笼越过上平台150MM处，下极限碰铁应安装在吊笼满载下行时自动停止在碰到缓冲簧100-200MM处。21必须保证极限开关触柄与上下极限碰铁的距离。5.2施工升降机接地：施工升降机的接地和保护接地电阻值〉10Q,接地导线用黄绿双色不小于10mm铜芯线联接在施工升降机底架上（对角各接一根）用螺栓固定、紧固，紧固前应清除干净底架和螺栓表明的油污、油染，接地导线引下线与建筑基础中的接地相接，且埋深〉1m,在标准节上部设避雷针，长〉1m<2m引下线与任一根主杆连接。在施工升降机的使用过程中应定期检测接地线和电阻。六、升降机的安装6.1安装前的准备为了快速、安全、低成本地安装好您的施工升降机，在安装开始前请做好...
