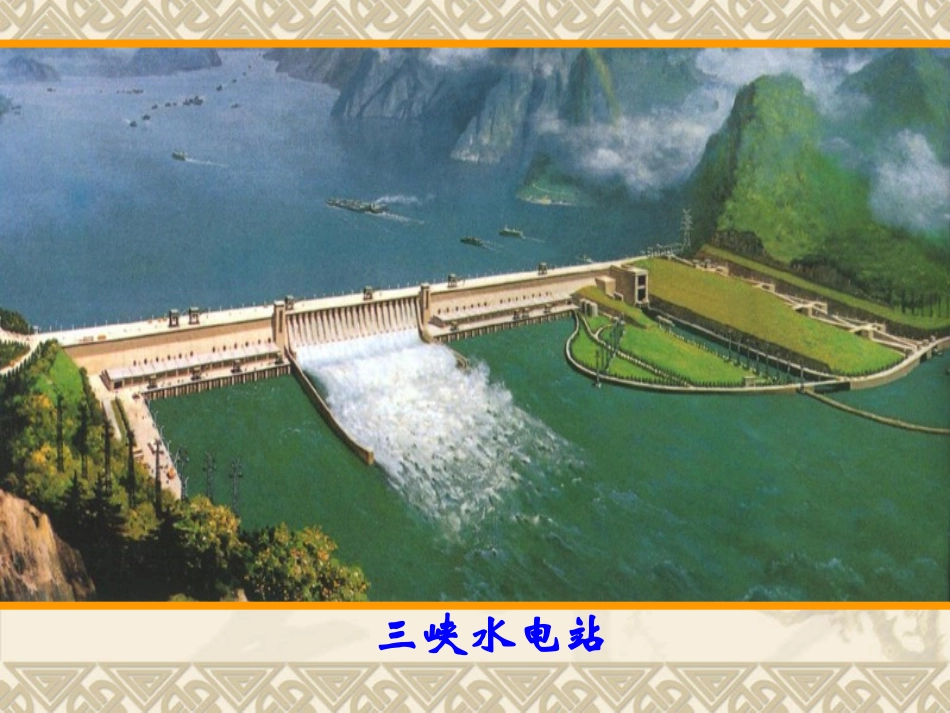

呼兰区第九中学校——刘春凯三峡水电站用户可靠：是指保证供电线路可靠地工作，少有故障和停电。保质：就是保证电能的质量，即电压和频率稳定。经济：是指输电线路建造和运行的费用低，电能损耗小输送电能的基本要求是：1、为什么输电线上有电能损失?由于输电线长，电阻大，当电流通过输电线时，产生热量Q，损失一部分电能，同时损失一部分电压.输电线上的功率损失输电线上的功率损失１．设输电电流为I，输电线电阻为R，则输电线上的功率损失为：RIP22．减少输电线上功率损失的方法（1）减小输电线的电阻R①减小输电线长度L：由于输电距离一定，所以在实际中不可能用减小L来减小R．②减小电阻率：目前一般用电阻率较小的铜或铝作导线材料．③增大导线的横截面积S，这要多消耗金属材料，增加成本，同时给输电线的架设带来很大的困难．②提高输电电压U：在输送功率P一定，输电线电阻R一定的条件下，输电电压提高到原来的n倍，输电线上的功率损失降为原来的1/n2倍．采用高压输电是减小输电线上功率损失的最有效、最经济的措施．减小输电线路上电压损失的方法（1）减小输电线电阻R对高压输电线路效果不佳．（2）减小输电电流I在输送电功率不变的前提下，提高输电电压是有效的措施．14223UUUURIF用线rI1I3I4n1n2n3n4P1P2P3P4升压变压器降压变压器功率关系：P1=P2，P3=P4，P2=Pr+P33243432121,,UUUnnUUnnUUr电压关系：14223UUUURIF用线rI1I3I4n1n2n3n4P1P2P3P4升压变压器降压变压器例1.发电厂发电机的输出电压为U1,发电厂至学校的输电线电阻为R,通过导线的电流为I,学校输入电压为U2,下列4个计算输电线损耗的式子中，不正确的是()A、B、C、D、21UR212()UUR2IR12()IUU发电站升压变压器高压输电降压变压器用户1.输送功率为100kW以下，距离为几百米以内，一般采用220V的电压送电。这就是通常用的低压线路。2.输送功率为几千kW到几万kW，距离为几十km到上百km,一般采用35kV或110kV的电压送电。这就是所谓高压输电。3.如果输送功率为10万kW以上，距离为几百km，就必须采用220kV甚至更高的电压送电。这就是所谓超高压输电。●目前我国远距离送电采用的电压有110kV、220kV和330kV,在少数地区已开始采用500kV的超高压送电。●目前世界上正在试验的最高输电电压是1150kV。●大型发电机发出的电压，等级有10.5kV、13.8kV、15.75kV、18.0kV。是不是输电电压越高越好？电压越高，对输电线路和变压器的要求越高，建设费用越高。实际输送电能时，要综合考虑，如输送功率的大小、距离的远近、技术和经济要求等，要依照不同情况选择合适的输电电压。电网供电四、电网供电采用电网供电的优点：可以在能源产地使用大容量发电机组,降低一次能源的输送成本,获得最大的经济效益.同时,电网可以减少断电的风险,调剂不同地区电力供需平衡,保障供电质量.通过网状的输电线、变电站,将许多电厂和广大用户连接起来,形成全国性或地区性的输电网络,这就是电网.小结小结1、对于电能输送的以下说法，正确的是（）A、输送电能的基本要求是：可靠、保质、经济B、减小输电导线上功率损失的唯一方法是采用高压输电C、减小输电导线上功率损失的唯一方法是增大导线的横截面积D、实际输送电能时，要综合考虑各种因素，如：输送功率大小、距离远近、技术和经济条件等2、远距离输送交流电都采用高压输电，我国正在研究用比330高得多的电压进行输电，采用高压输电的优点是（）A、可节省输电线的铜材料B、可根据需要调节交流电的频率C、可减少输电线上的能量损失D、可加快输电的速度3、某电站用11交变电压输电，输送功率一定，输电线的电阻为，现若用变压器将电压升高到220送电，下面哪个选项正确（）A、因,所以输电线上的电流增为原来的20倍B、因,所以输电线上的电流减为原来的C、因,所以输电线上损失的功率为原来的400倍D、若要使输电线上损失的功率不变，可将输电线的直径减为原来的RUIUPI201RUP24、为了减少输电线上的电热功率损失，应该“提高输电电压和减小输电导线的电阻”。但有同学从下列推证中得出了相反结论：“设输送电压为，输电电阻为，则功率损失。因此，要降低值，就应该降低送电电压和增加...
