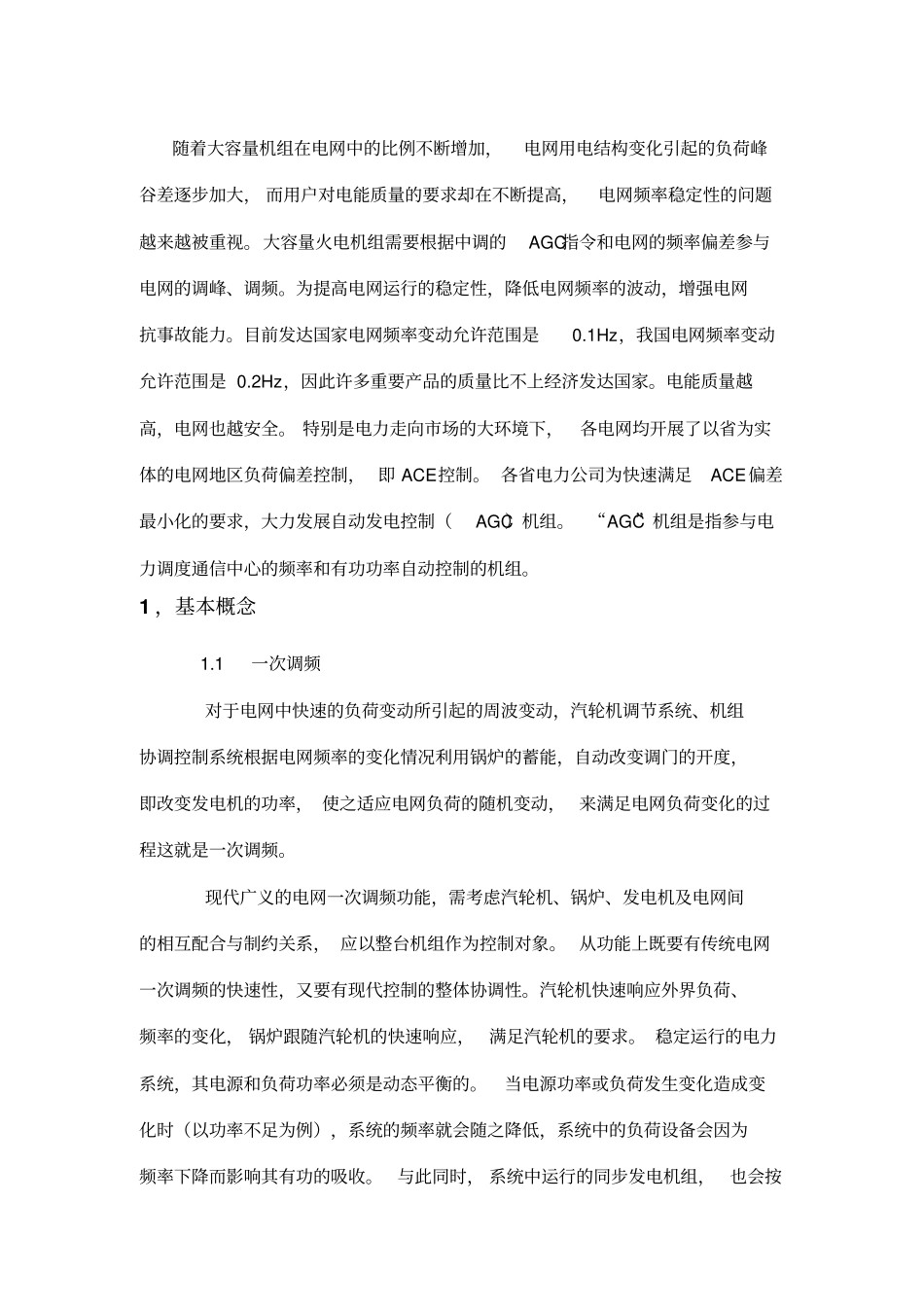

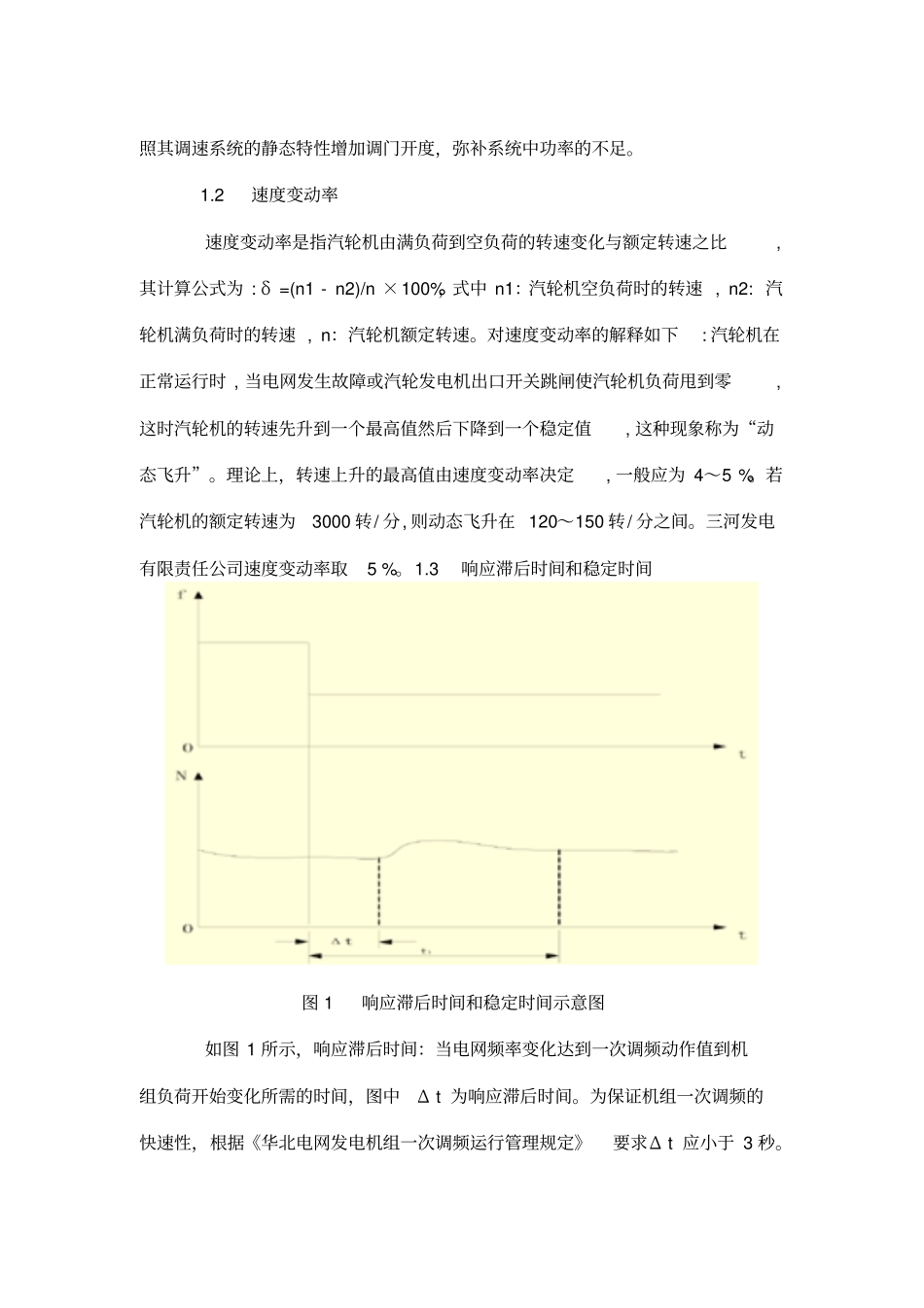

随着大容量机组在电网中的比例不断增加，电网用电结构变化引起的负荷峰谷差逐步加大，而用户对电能质量的要求却在不断提高，电网频率稳定性的问题越来越被重视。大容量火电机组需要根据中调的AGC指令和电网的频率偏差参与电网的调峰、调频。为提高电网运行的稳定性，降低电网频率的波动，增强电网抗事故能力。目前发达国家电网频率变动允许范围是0.1Hz，我国电网频率变动允许范围是0.2Hz，因此许多重要产品的质量比不上经济发达国家。电能质量越高，电网也越安全。特别是电力走向市场的大环境下，各电网均开展了以省为实体的电网地区负荷偏差控制，即ACE控制。各省电力公司为快速满足ACE偏差最小化的要求，大力发展自动发电控制（AGC）机组。“AGC”机组是指参与电力调度通信中心的频率和有功功率自动控制的机组。1，基本概念1.1一次调频对于电网中快速的负荷变动所引起的周波变动，汽轮机调节系统、机组协调控制系统根据电网频率的变化情况利用锅炉的蓄能，自动改变调门的开度，即改变发电机的功率，使之适应电网负荷的随机变动，来满足电网负荷变化的过程这就是一次调频。现代广义的电网一次调频功能，需考虑汽轮机、锅炉、发电机及电网间的相互配合与制约关系，应以整台机组作为控制对象。从功能上既要有传统电网一次调频的快速性，又要有现代控制的整体协调性。汽轮机快速响应外界负荷、频率的变化，锅炉跟随汽轮机的快速响应，满足汽轮机的要求。稳定运行的电力系统，其电源和负荷功率必须是动态平衡的。当电源功率或负荷发生变化造成变化时（以功率不足为例），系统的频率就会随之降低，系统中的负荷设备会因为频率下降而影响其有功的吸收。与此同时，系统中运行的同步发电机组，也会按照其调速系统的静态特性增加调门开度，弥补系统中功率的不足。1.2速度变动率速度变动率是指汽轮机由满负荷到空负荷的转速变化与额定转速之比,其计算公式为:δ=(n1-n2)/n×100%，式中n1：汽轮机空负荷时的转速,n2:汽轮机满负荷时的转速,n：汽轮机额定转速。对速度变动率的解释如下:汽轮机在正常运行时,当电网发生故障或汽轮发电机出口开关跳闸使汽轮机负荷甩到零,这时汽轮机的转速先升到一个最高值然后下降到一个稳定值,这种现象称为“动态飞升”。理论上，转速上升的最高值由速度变动率决定,一般应为4～5%。若汽轮机的额定转速为3000转/分,则动态飞升在120～150转/分之间。三河发电有限责任公司速度变动率取5%。1.3响应滞后时间和稳定时间图1响应滞后时间和稳定时间示意图如图1所示，响应滞后时间：当电网频率变化达到一次调频动作值到机组负荷开始变化所需的时间，图中Δt为响应滞后时间。为保证机组一次调频的快速性，根据《华北电网发电机组一次调频运行管理规定》要求Δt应小于3秒。稳定时间：机组参与一次调频过程中，在电网频率稳定后，机组负荷达到稳定所需的时间，图中t1为稳定时间。为保证机组一次调频的稳定性，根据《华北电网发电机组一次调频运行管理规定》要求t1应小于1分钟。1.3负荷变化幅度机组参与一次调频的负荷变化幅度，是考虑当频率变化过大时，机组负荷不再随频率变化，以保证机组稳定运行。但是，变化幅度限制的越小，一次调频能力越弱，根据《华北电网发电机组一次调频运行管理规定》要求限制幅度大于机组额定负荷的±8%。AGC机组在CCS内设置的一次调频调节量计算式为：式中n0=3000r/min；No为额定功率；δ＝5％.所以，350MW级AGC机组在（50±0.1）Hz频率范围内参与一次调频时，机组一次调频负荷调整的最大允许范围为±14MW/0.1Hz机组参与一次调频频率调节死区为（3000±2）r/min，即调节的频差死区为±0.033Hz。电网固定机组一次调频范围为（50±0.1）Hz，即（49.9～50.1）Hz,当频率低于49.967Hz时，ΔN＝140×〔50－(Hz+0.033)〕（MW）,当频率高于50.033Hz时，ΔN＝140×〔50－(Hz-0.033)〕（MW）。在此范围内CCS系统参与电网一次调频能力最大为±9.38MW，超过该区间运行人员手动快速调节负荷满足电网频率需要。2、一次调频技术指标A.静态指标：☆转速不等率δ设置为5%;☆动作死区设置为±0.033Hz;☆调频功率最大限幅不低于6%Pe;nnn0%10000nnNN理论目标值：MWNnnN...
