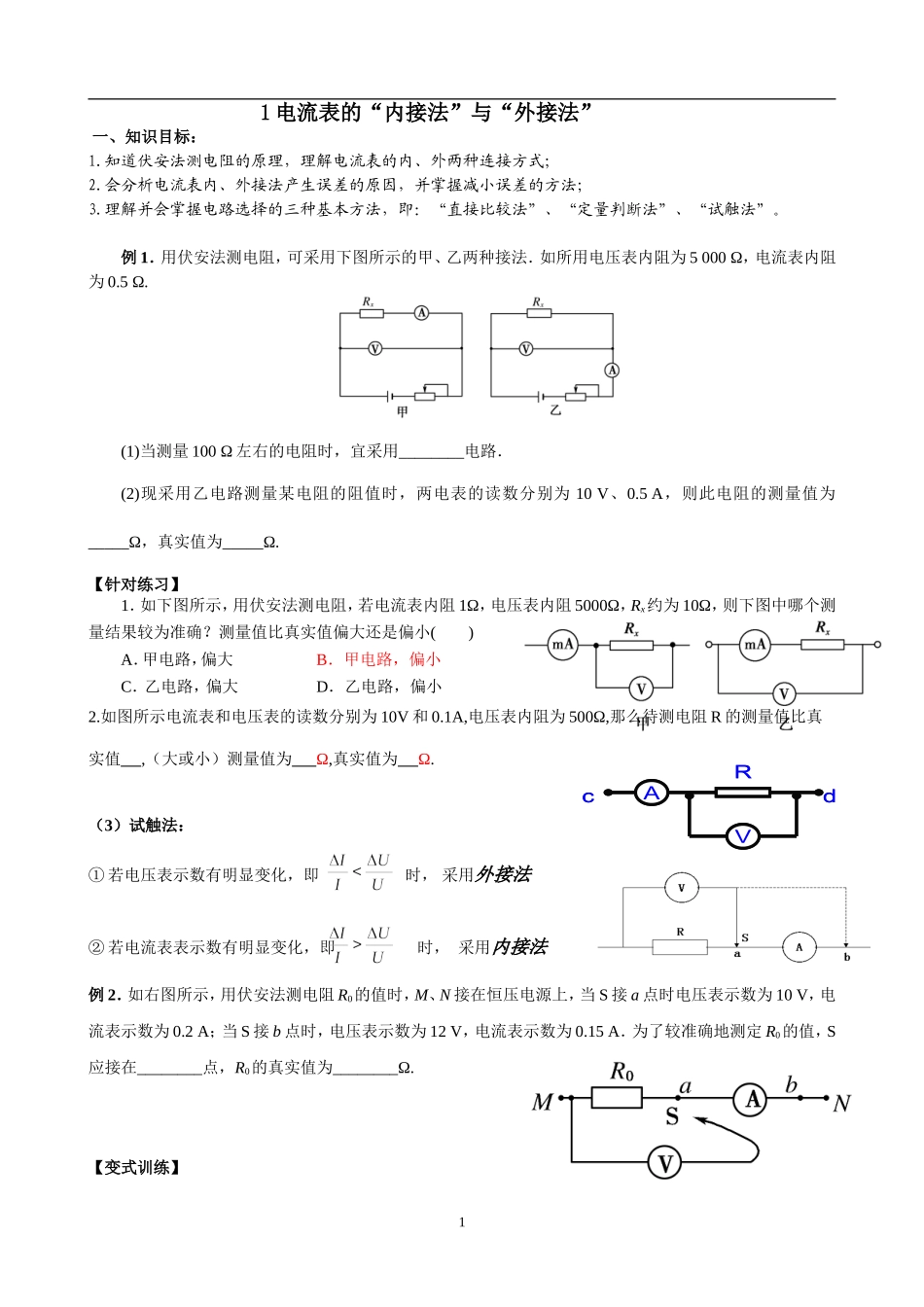

AVRcdAVRcd1电流表的“内接法”与“外接法”一、知识目标：1
知道伏安法测电阻的原理，理解电流表的内、外两种连接方式；2
会分析电流表内、外接法产生误差的原因，并掌握减小误差的方法；3
理解并会掌握电路选择的三种基本方法，即：“直接比较法”、“定量判断法”、“试触法”
例1．用伏安法测电阻，可采用下图所示的甲、乙两种接法．如所用电压表内阻为5000Ω，电流表内阻为0
(1)当测量100Ω左右的电阻时，宜采用________电路．(2)现采用乙电路测量某电阻的阻值时，两电表的读数分别为10V、0
5A，则此电阻的测量值为_____Ω，真实值为_____Ω
【针对练习】1．如下图所示，用伏安法测电阻，若电流表内阻1Ω，电压表内阻5000Ω，Rx约为10Ω，则下图中哪个测量结果较为准确
测量值比真实值偏大还是偏小()A．甲电路，偏大B．甲电路，偏小C．乙电路，偏大D．乙电路，偏小2
如图所示电流表和电压表的读数分别为10V和0
1A,电压表内阻为500Ω,那么待测电阻R的测量值比真实值,（大或小）测量值为Ω,真实值为Ω
（3）试触法：①若电压表示数有明显变化，即时，采用外接法②若电流表表示数有明显变化，即时，采用内接法例2．如右图所示，用伏安法测电阻R0的值时，M、N接在恒压电源上，当S接a点时电压表示数为10V，电流表示数为0
2A；当S接b点时，电压表示数为12V，电流表示数为0
15A．为了较准确地测定R0的值，S应接在________点，R0的真实值为________Ω
【变式训练】1AVAVRxRx(a)(b)AVAVRxRx(a)(b)VARXabPVARXabP分别用图(a)、(b)两种电路测量同一未知电阻的阻值．图(a)中两表的示数分别为3V、4mA，图(b)中两表的示数分别为4V、3
9mA，则待测电阻Rx的真实值为()A．略小于1kΩB．略小于7
