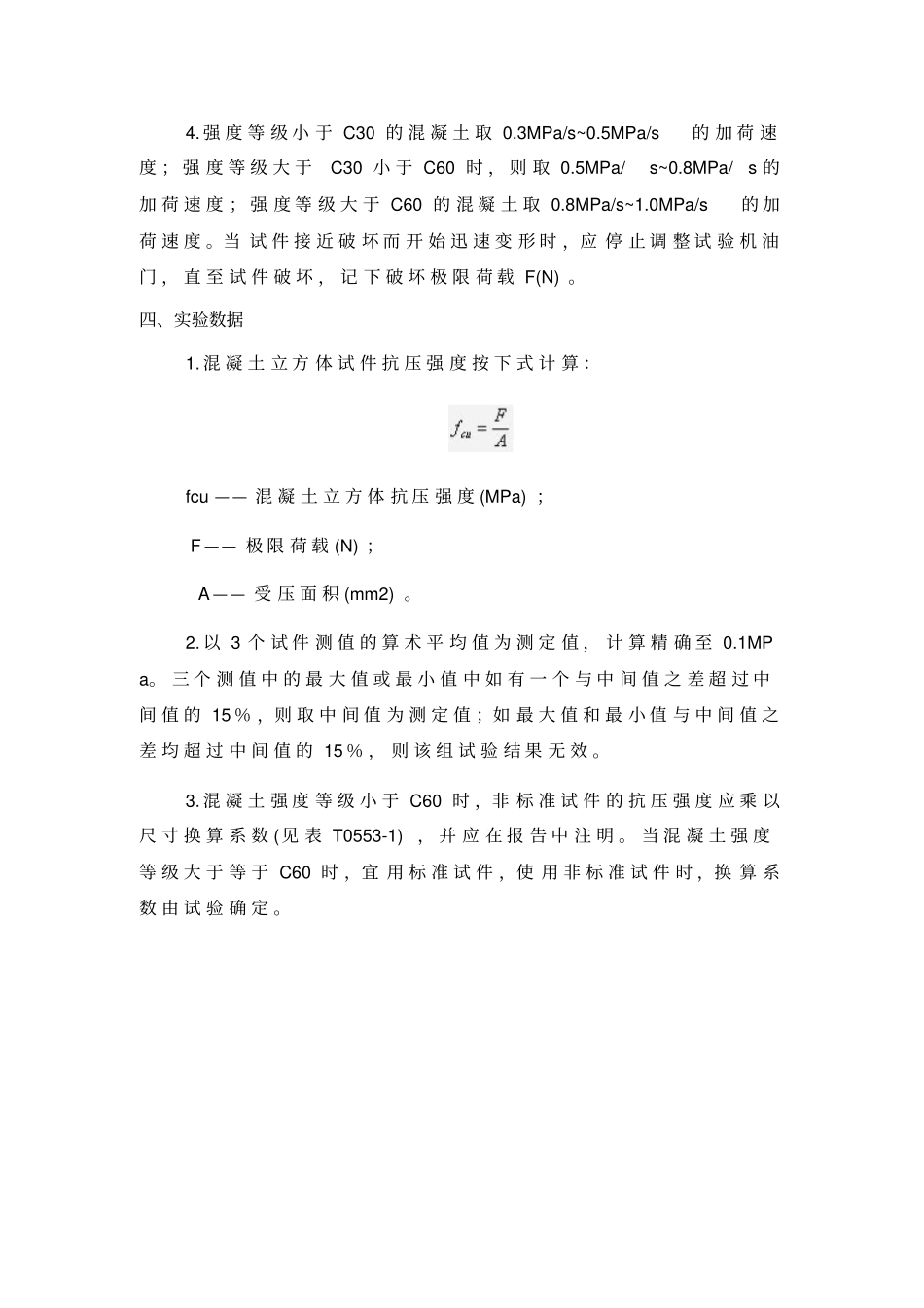

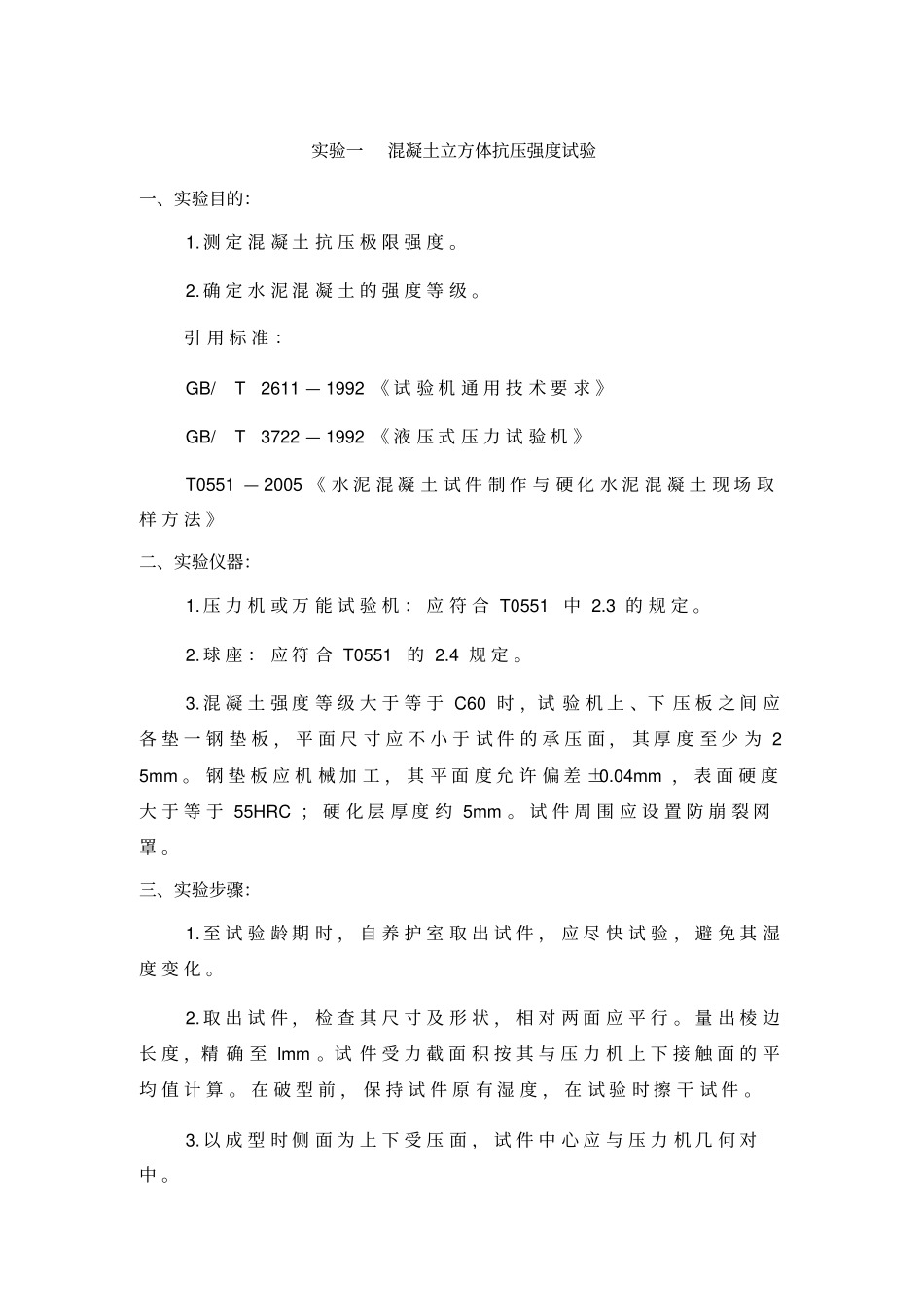

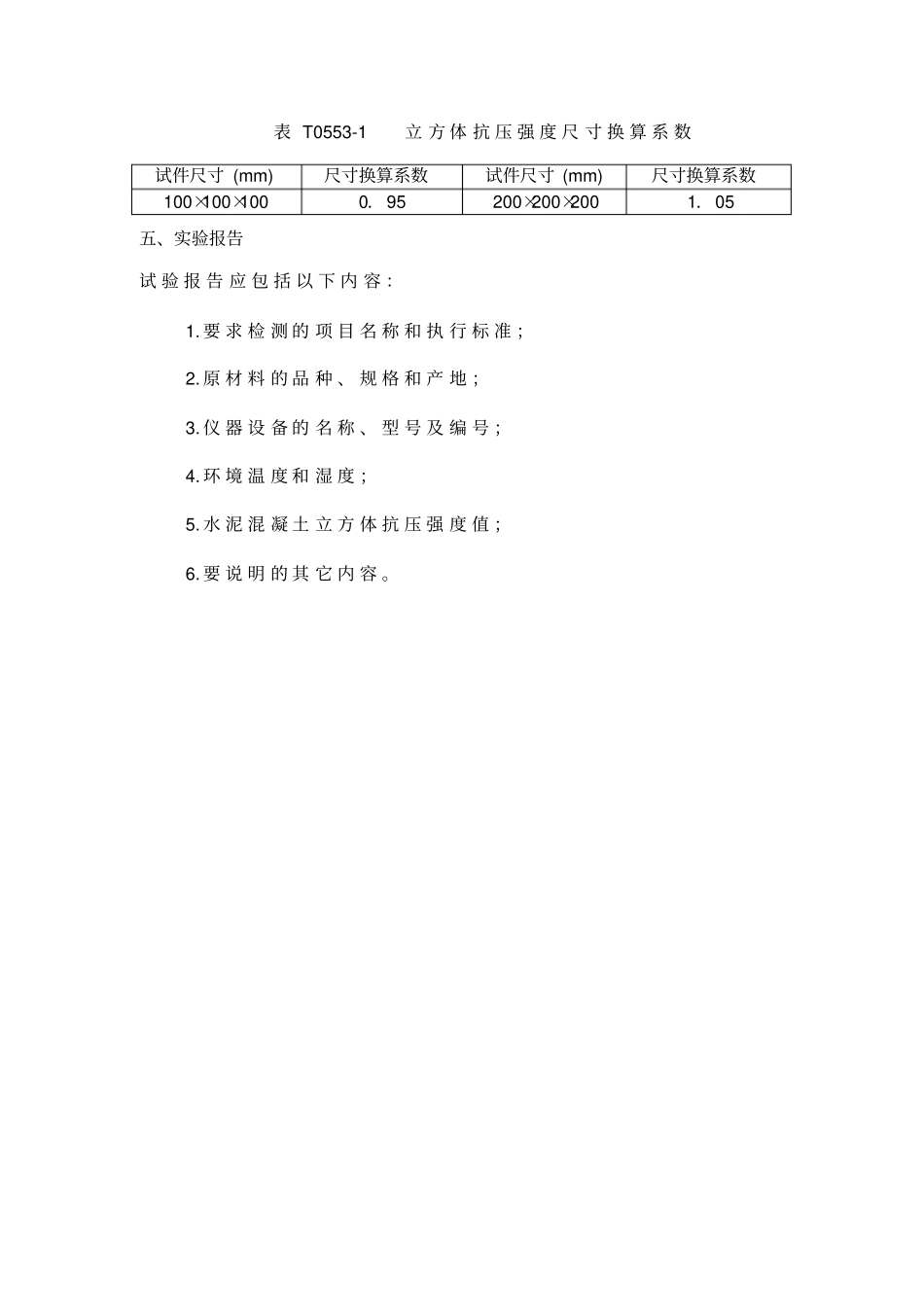

实验一混凝土立方体抗压强度试验一、实验目的：1.测定混凝土抗压极限强度。2.确定水泥混凝土的强度等级。引用标准：GB/T2611—1992《试验机通用技术要求》GB/T3722—1992《液压式压力试验机》T0551—2005《水泥混凝土试件制作与硬化水泥混凝土现场取样方法》二、实验仪器：1.压力机或万能试验机：应符合T0551中2.3的规定。2.球座：应符合T0551的2.4规定。3.混凝土强度等级大于等于C60时，试验机上、下压板之间应各垫一钢垫板，平面尺寸应不小于试件的承压面，其厚度至少为25mm。钢垫板应机械加工，其平面度允许偏差±0.04mm，表面硬度大于等于55HRC；硬化层厚度约5mm。试件周围应设置防崩裂网罩。三、实验步骤：1.至试验龄期时，自养护室取出试件，应尽快试验，避免其湿度变化。2.取出试件，检查其尺寸及形状，相对两面应平行。量出棱边长度，精确至lmm。试件受力截面积按其与压力机上下接触面的平均值计算。在破型前，保持试件原有湿度，在试验时擦干试件。3.以成型时侧面为上下受压面，试件中心应与压力机几何对中。4.强度等级小于C30的混凝土取0.3MPa/s~0.5MPa/s的加荷速度；强度等级大于C30小于C60时，则取0.5MPa/s~0.8MPa/s的加荷速度；强度等级大于C60的混凝土取0.8MPa/s~1.0MPa/s的加荷速度。当试件接近破坏而开始迅速变形时，应停止调整试验机油门，直至试件破坏，记下破坏极限荷载F(N)。四、实验数据1.混凝土立方体试件抗压强度按下式计算：fcu——混凝土立方体抗压强度(MPa)；F——极限荷载(N)；A——受压面积(mm2)。2.以3个试件测值的算术平均值为测定值，计算精确至0.1MPa。三个测值中的最大值或最小值中如有一个与中间值之差超过中间值的15％，则取中间值为测定值；如最大值和最小值与中间值之差均超过中间值的15％，则该组试验结果无效。3.混凝土强度等级小于C60时，非标准试件的抗压强度应乘以尺寸换算系数(见表T0553-1)，并应在报告中注明。当混凝土强度等级大于等于C60时，宜用标准试件，使用非标准试件时，换算系数由试验确定。表T0553-1立方体抗压强度尺寸换算系数试件尺寸(mm)尺寸换算系数试件尺寸(mm)尺寸换算系数100×100×1000．95200×200×2001．05五、实验报告试验报告应包括以下内容：1.要求检测的项目名称和执行标准；2.原材料的品种、规格和产地；3.仪器设备的名称、型号及编号；4.环境温度和湿度；5.水泥混凝土立方体抗压强度值；6.要说明的其它内容。实验二钢筋混凝土简支梁受弯试验一、实验目的：1.通过试验，掌握钢筋混凝土结构构件的一般静载试验方法、步骤，试验结果的整理分析及表达方法。2.掌握有关仪器的使用方法。二、实验设备：1.百分表及其表座5套2.手持应变仪2套3.倾角仪2只4.放大镜2只5.读数显微镜2个6.静态电阻应变仪2套7.荷重传感器1套8.加载装置：千斤顶、油泵、支座、支墩、分配梁、安全托架等。三、实验试件：配筋图实测尺寸：高h=mm；宽b=mm钢筋保护层厚度c=mmas=mm四、量测仪表布置：电阻应变计百分表或挠度计手持应变仪插座电阻应变计倾角仪五、加载装置：荷重传感器支座分配梁试件电子秤油泵液压加载器支座支墩六、人员分工1.加载1人2.百分表测读2人（一读一记，共10人）3.手持应变仪测读2人（一读一记，共4人）4.裂缝观测1到2人5.混凝土应变测读2人（一读一记）6.钢筋应变测读1人7.倾角测读1人8.指挥（兼定时监控）1人七、实验数据处理（2Q）计算简图：6006006001800QQbash0h2?12八、实验内容1.各级荷载下梁指定测点的挠度测量2.强度、刚度及抗裂度测量3.梁的开裂荷载及各级荷载下裂缝宽度和开展情况4.各级荷载下主钢筋的应变5.各级荷载下梁跨中截面混凝土的应变变化6.各级荷载下梁支座截面的转角7.梁的破坏荷载8.验证其强度计算理论及平截面假定9.梁的破坏情况与特征10.混凝土梁工作性能评价九、实验步骤1.试件的考察：试件的跨度、截面、钢筋位置、保护层厚度等实际尺寸及初始挠曲、变形、裂缝和其他缺陷，作详细量测和书面记录、绘详图。钢筋位置与保护层厚度可先用保护层探测仪测定，再于试验结束后敲开试件保护层实测校对。2.试件表面用白灰水或106白色涂料扫白一度，再用铅笔画出10×10cm方格网。3.计算试件的开裂荷载...
