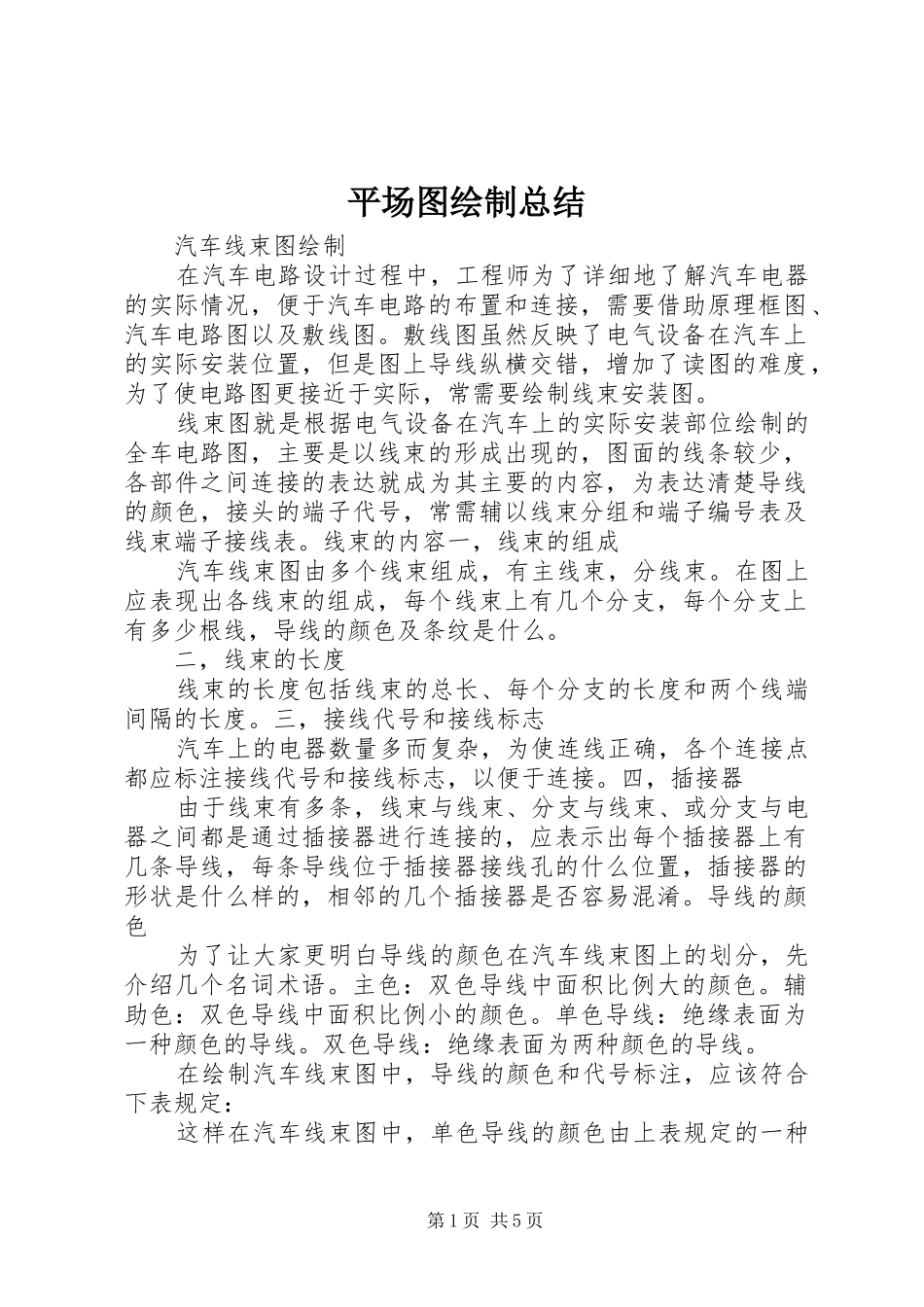

平场图绘制总结汽车线束图绘制在汽车电路设计过程中，工程师为了详细地了解汽车电器的实际情况，便于汽车电路的布置和连接，需要借助原理框图、汽车电路图以及敷线图。敷线图虽然反映了电气设备在汽车上的实际安装位置，但是图上导线纵横交错，增加了读图的难度，为了使电路图更接近于实际，常需要绘制线束安装图。线束图就是根据电气设备在汽车上的实际安装部位绘制的全车电路图，主要是以线束的形成出现的，图面的线条较少，各部件之间连接的表达就成为其主要的内容，为表达清楚导线的颜色，接头的端子代号，常需辅以线束分组和端子编号表及线束端子接线表。线束的内容一，线束的组成汽车线束图由多个线束组成，有主线束，分线束。在图上应表现出各线束的组成，每个线束上有几个分支，每个分支上有多少根线，导线的颜色及条纹是什么。二，线束的长度线束的长度包括线束的总长、每个分支的长度和两个线端间隔的长度。三，接线代号和接线标志汽车上的电器数量多而复杂，为使连线正确，各个连接点都应标注接线代号和接线标志，以便于连接。四，插接器由于线束有多条，线束与线束、分支与线束、或分支与电器之间都是通过插接器进行连接的，应表示出每个插接器上有几条导线，每条导线位于插接器接线孔的什么位置，插接器的形状是什么样的，相邻的几个插接器是否容易混淆。导线的颜色为了让大家更明白导线的颜色在汽车线束图上的划分，先介绍几个名词术语。主色：双色导线中面积比例大的颜色。辅助色：双色导线中面积比例小的颜色。单色导线：绝缘表面为一种颜色的导线。双色导线：绝缘表面为两种颜色的导线。在绘制汽车线束图中，导线的颜色和代号标注，应该符合下表规定：这样在汽车线束图中，单色导线的颜色由上表规定的一种第1页共5页颜色组成，双色导线的颜色由上表规定的两种颜色配合组成，导线颜色的选用应优先选用单色，再选用双色。其颜色标注也有规则，都采用颜色代号，如果单色导线，颜色为红色，标注为“r”；如果双色导线，第一色为主色，第二色为辅助色，主色为红色，辅助色为白色，标注为“rw”。这样汽车线束导线颜色在线束图上表达清晰，便于设计人员查阅。此外，各种汽车电器的搭铁线应选用黑色导线，黑色导线除作搭铁外，没有其他用途。线束设计过程中所应注意的事项随着社会的进步，人们对于汽车的娱乐性、安全性、舒适性、排放性要求不断提高，汽车上所要用到电控单元越来越多，电控单元之间传输的数据也越来越复杂，要求汽车线束具备更为优质的数据传输能力；且出于燃油经济性的考虑，汽车线束需减少自身质量。设计人员对于汽车线束设计十分重视，想方设法地提高线束的传输性能以及减少线束自身的质量，细心细致的确保线束设计过程中不出任何纰漏。下面，浩智电子简要叙述下线束设计过程中所应注意的事项。一，线束的安全性、可靠性要好。具有可修复性，不可造成热聚积。二，尽量远离热源，要防水、防腐蚀，避免摩擦，易发生碰搅的线段采用软保护。三，电气性能要好，走向尽可能短，只要满足机械强度可使用更细的导线，以降低线束质量。四，尽量采用模块化设计，比如：一个子系统尽量要设计到一根线束上。五，可生产性要好，比如：加防水胶、套胶管要容易。汽车与人的生命息息相关，汽车任何一个方面的马虎，都有可能酿成灾难性事件。汽车线束的作用是将电气系统的电源信号或数据信号进行传递交换，实现电气系统的功能及要求，素有“汽车血管”之誉。线束厂的设计人员在线束设计的具体过程中，对上面所提到的5个事项应高度重视，确保汽车线束产品质量的可靠。汽车线束第2页共5页汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。在目前，不管是高级豪华汽车还是经济型普通汽车，线束编成的形式基本上是一样的，都是由电线、联插件和包裹胶带组成。汽车电线又称低压电线，它与普通家用电线是不一样的。普通家用电线是铜质单蕊电线，有一定硬度。而汽车电线都是铜质多蕊软线，有些软线细如毛发，几条乃至几十条软铜线包裹在塑料绝缘管（聚氯乙烯）内，柔软而不容易折断。汽车线束内的电线常用规格有标称截面积０.５、０.７５、１.０、１.５、２.０、２....
