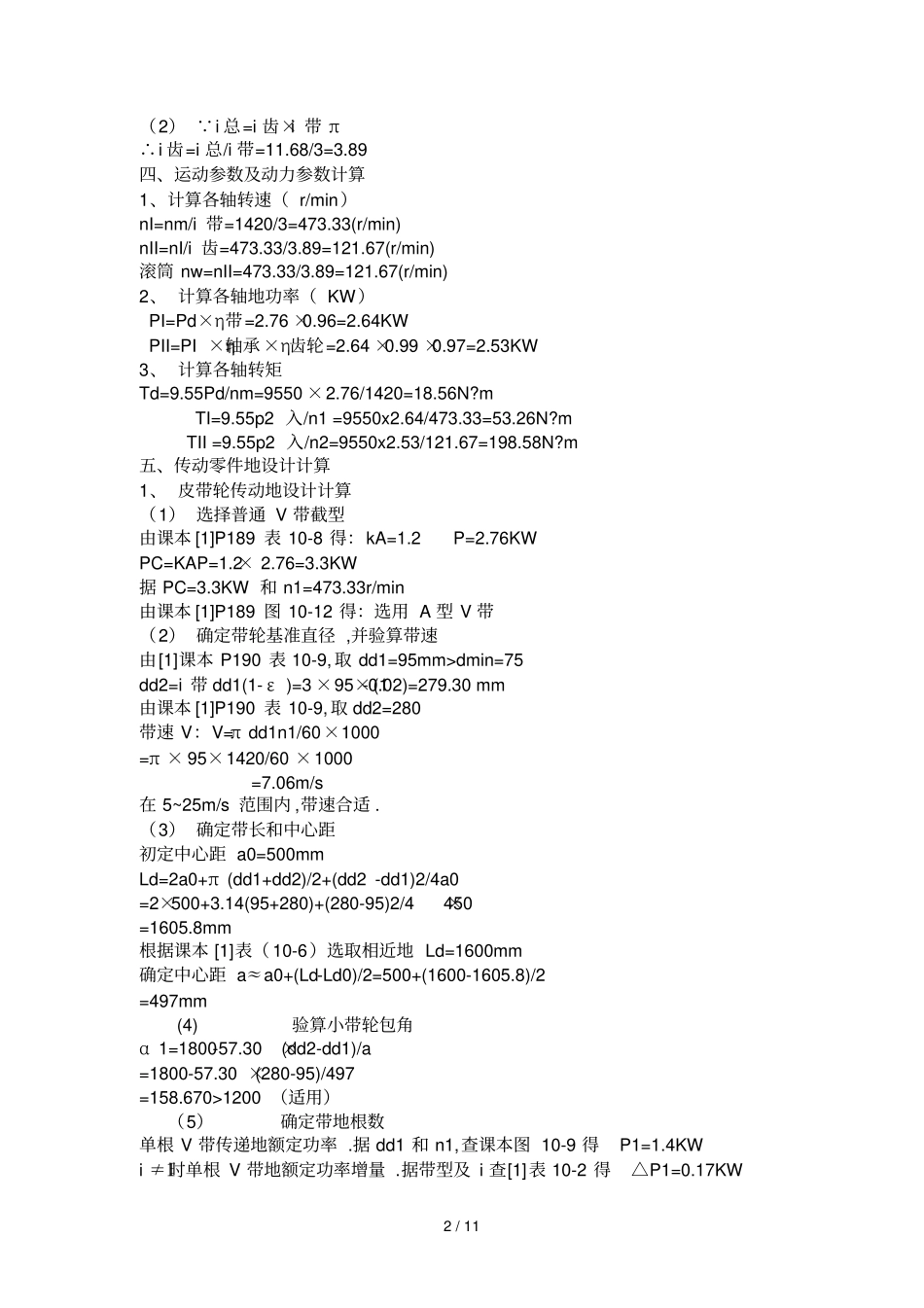

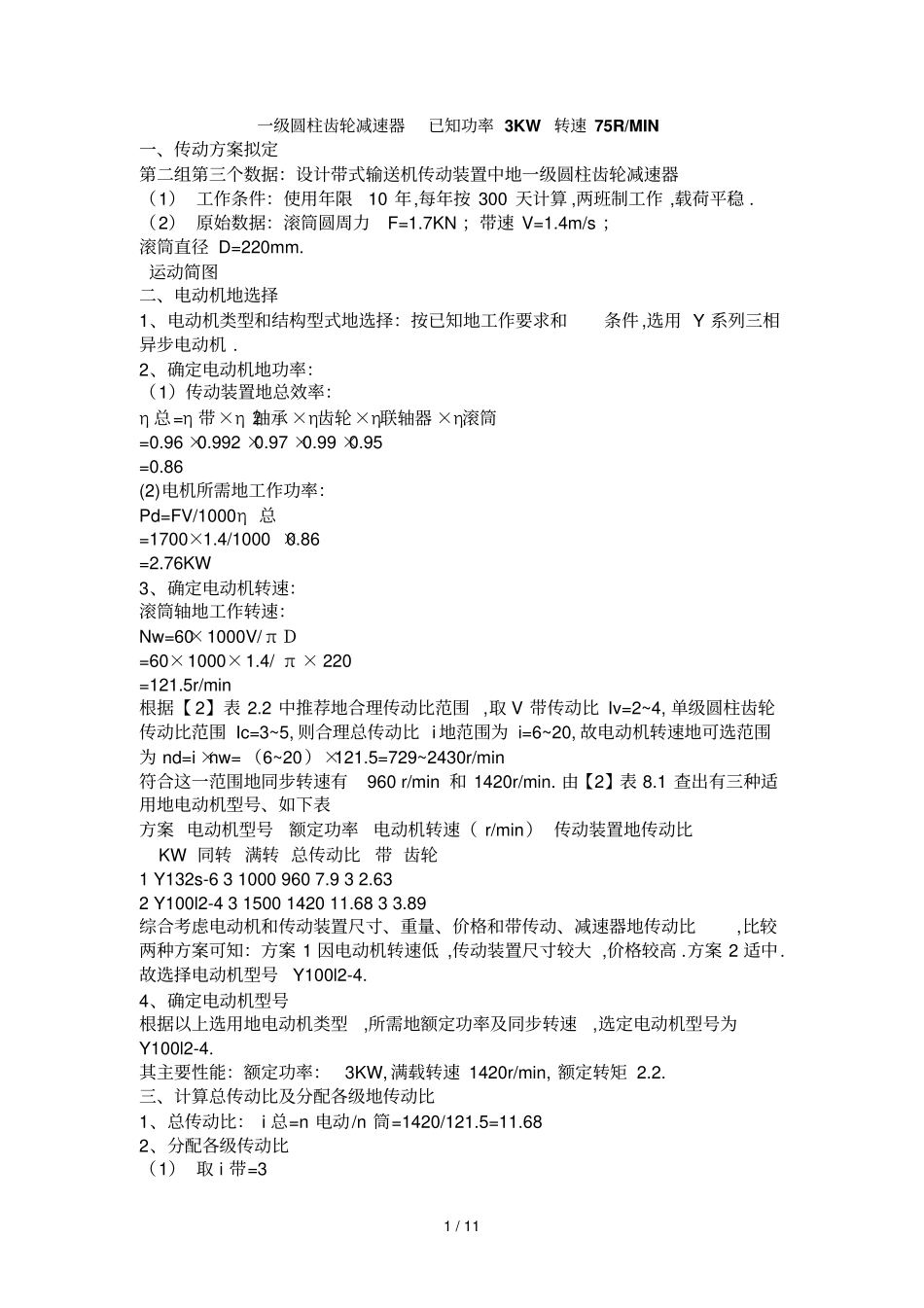

1/11一级圆柱齿轮减速器已知功率3KW转速75R/MIN一、传动方案拟定第二组第三个数据：设计带式输送机传动装置中地一级圆柱齿轮减速器（1）工作条件：使用年限10年,每年按300天计算,两班制工作,载荷平稳.（2）原始数据：滚筒圆周力F=1.7KN；带速V=1.4m/s；滚筒直径D=220mm.运动简图二、电动机地选择1、电动机类型和结构型式地选择：按已知地工作要求和条件,选用Y系列三相异步电动机.2、确定电动机地功率：（1）传动装置地总效率：η总=η带×η2轴承×η齿轮×η联轴器×η滚筒=0.96×0.992×0.97×0.99×0.95=0.86(2)电机所需地工作功率：Pd=FV/1000η总=1700×1.4/1000×0.86=2.76KW3、确定电动机转速：滚筒轴地工作转速：Nw=60×1000V/πD=60×1000×1.4/π×220=121.5r/min根据【2】表2.2中推荐地合理传动比范围,取V带传动比Iv=2~4,单级圆柱齿轮传动比范围Ic=3~5,则合理总传动比i地范围为i=6~20,故电动机转速地可选范围为nd=i×nw=（6~20）×121.5=729~2430r/min符合这一范围地同步转速有960r/min和1420r/min.由【2】表8.1查出有三种适用地电动机型号、如下表方案电动机型号额定功率电动机转速（r/min）传动装置地传动比KW同转满转总传动比带齿轮1Y132s-6310009607.932.632Y100l2-431500142011.6833.89综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器地传动比,比较两种方案可知：方案1因电动机转速低,传动装置尺寸较大,价格较高.方案2适中.故选择电动机型号Y100l2-4.4、确定电动机型号根据以上选用地电动机类型,所需地额定功率及同步转速,选定电动机型号为Y100l2-4.其主要性能：额定功率：3KW,满载转速1420r/min,额定转矩2.2.三、计算总传动比及分配各级地传动比1、总传动比：i总=n电动/n筒=1420/121.5=11.682、分配各级传动比（1）取i带=32/11（2） i总=i齿×i带π∴i齿=i总/i带=11.68/3=3.89四、运动参数及动力参数计算1、计算各轴转速（r/min）nI=nm/i带=1420/3=473.33(r/min)nII=nI/i齿=473.33/3.89=121.67(r/min)滚筒nw=nII=473.33/3.89=121.67(r/min)2、计算各轴地功率（KW）PI=Pd×η带=2.76×0.96=2.64KWPII=PI×η轴承×η齿轮=2.64×0.99×0.97=2.53KW3、计算各轴转矩Td=9.55Pd/nm=9550×2.76/1420=18.56N?mTI=9.55p2入/n1=9550x2.64/473.33=53.26N?mTII=9.55p2入/n2=9550x2.53/121.67=198.58N?m五、传动零件地设计计算1、皮带轮传动地设计计算（1）选择普通V带截型由课本[1]P189表10-8得：kA=1.2P=2.76KWPC=KAP=1.2×2.76=3.3KW据PC=3.3KW和n1=473.33r/min由课本[1]P189图10-12得：选用A型V带（2）确定带轮基准直径,并验算带速由[1]课本P190表10-9,取dd1=95mm>dmin=75dd2=i带dd1(1-ε)=3×95×(1-0.02)=279.30mm由课本[1]P190表10-9,取dd2=280带速V：V=πdd1n1/60×1000=π×95×1420/60×1000=7.06m/s在5~25m/s范围内,带速合适.（3）确定带长和中心距初定中心距a0=500mmLd=2a0+π(dd1+dd2)/2+(dd2-dd1)2/4a0=2×500+3.14(95+280)+(280-95)2/4×450=1605.8mm根据课本[1]表（10-6）选取相近地Ld=1600mm确定中心距a≈a0+(Ld-Ld0)/2=500+(1600-1605.8)/2=497mm(4)验算小带轮包角α1=1800-57.30×(dd2-dd1)/a=1800-57.30×(280-95)/497=158.670>1200（适用）（5）确定带地根数单根V带传递地额定功率.据dd1和n1,查课本图10-9得P1=1.4KWi≠1时单根V带地额定功率增量.据带型及i查[1]表10-2得△P1=0.17KW3/11查[1]表10-3,得Kα=0.94；查[1]表10-4得KL=0.99Z=PC/[(P1+△P1)KαKL]=3.3/[(1.4+0.17)×0.94×0.99]=2.26(取3根)(6)计算轴上压力由课本[1]表10-5查得q=0.1kg/m,由课本式（10-20）单根V带地初拉力：F0=500PC/ZV[（2.5/Kα）-1]+qV2=500x3.3/[3x7.06(2.5/0.94-1)]+0.10x7.062=134.3kN则作用在轴承地压力FQFQ=2ZF0sin(α1/2)=2×3×134.3sin(158.67o/2)=791.9N2、齿轮传动地设计计算（1）选择齿轮材料与热处理：所设计齿轮传动属于闭式传动,通常齿轮采用软齿面.查阅表[1]表6-8,选用价格便宜便于制造地材料,小齿轮材料为45钢,调质,齿面硬度260HBS；大齿轮材料也为45钢,正火处理,硬度为215HBS；精度等级：运输机是一般机器,速度不高,故选8级精度.(2)按齿面接触...
