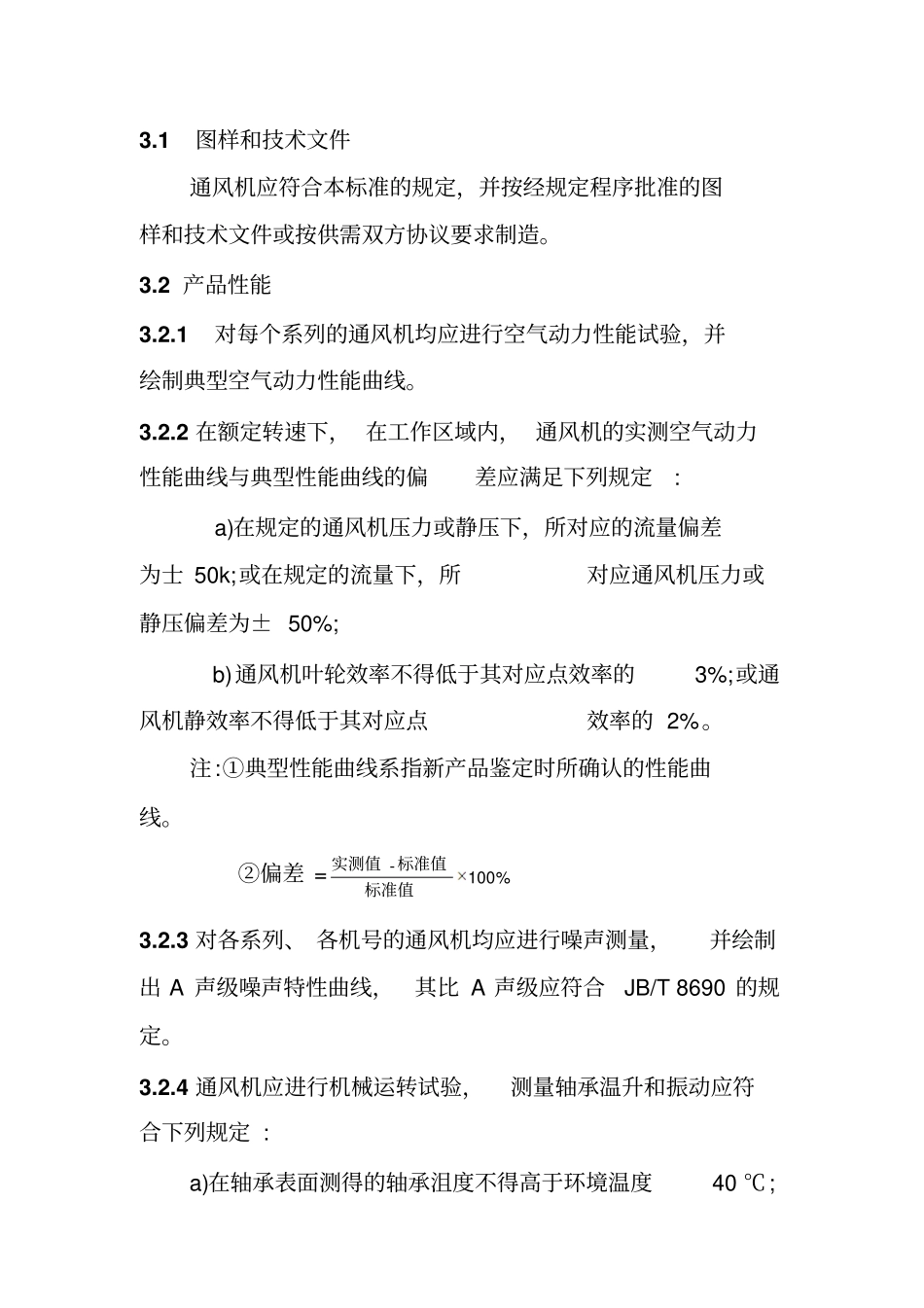

一般用途轴流通风机技术条件1范围本标准规定了一般用途轴流通风机(以下简称“通风机”)的技术要求、试验方法、检验规则、保证期、标志和包装。本标准适用于通风系统、空调和工业生产中使用的单级轴流通风机。其输送介质为空气或空气和其他不含腐蚀性的气体混合物。介质进口温度;电动机直联型温度不超过40℃;带传动型温度不超过60℃;联轴器传动型温度不超过100℃。介质中含尘量和其他固体杂质的含量不大于100mg/m3并无粘性和其他物料。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T275滚动轴承与轴和外壳的配合GB/T1171一般传动用普通V带GB/T1236工业通风机用标准化风道进行性能试验(GB/T1236-2000，idtISO5801;1997)GB/T2888风机和罗茨鼓风机噪声测量方法GB/T3181漆膜颜色标准GB/T3235通风机基本型式、尺寸、参数及性能曲线GB/T4323弹性套柱销联轴器GB/T9438铝合金铸件(GB/T9438-1999neqASTMB26/B26M:1992)GB/T10178工业通风机现场性能试验(GB/T10178-2006，ISO5802:2001,IDT)GB/T13306标牌GB/T19074工业通风机通风机机械安全护罩(GB/T19074-2003,ISO12499:1999,IDT)JB/T6444风机包装通用技术条件JB/T6445工业通风机叶轮超速试验JB/T6886通风机涂装技术条件JB/T6887风机用铸铁件技术条件JB/T6888风机用铸钢件技术条件JB/T8689通风机振动检测及其限值JB/T8690工业通风机噪声限值JB/T9101通风机转子平衡JB/T10213通风机铆焊质量检验技术条件JB/T10214通风机铆焊件技术条件3技术要求3.1图样和技术文件通风机应符合本标准的规定，并按经规定程序批准的图样和技术文件或按供需双方协议要求制造。3.2产品性能3.2.1对每个系列的通风机均应进行空气动力性能试验，并绘制典型空气动力性能曲线。3.2.2在额定转速下，在工作区域内，通风机的实测空气动力性能曲线与典型性能曲线的偏差应满足下列规定:a)在规定的通风机压力或静压下，所对应的流量偏差为士50k;或在规定的流量下，所对应通风机压力或静压偏差为±50%;b)通风机叶轮效率不得低于其对应点效率的3%;或通风机静效率不得低于其对应点效率的2%。注:①典型性能曲线系指新产品鉴定时所确认的性能曲线。②偏差=%100-标准值标准值实测值3.2.3对各系列、各机号的通风机均应进行噪声测量，并绘制出A声级噪声特性曲线，其比A声级应符合JB/T8690的规定。3.2.4通风机应进行机械运转试验，测量轴承温升和振动应符合下列规定:a)在轴承表面测得的轴承沮度不得高于环境温度40℃;b)刚性支承时振动速度有效值不得超过4.6mm/s。3.3结构3.3.1基本设计要求3.3.1.1在规定的工作条件下，通风机及辅助设备，按使用寿命至少为10a(易损件除外)、第一次大修前的安全运转时间应不少于18000h设计。3.3.1.2通风机刚性轴的临界转速应为最高工作转速的1.3倍以上。3.3.1.3通风机的型式尺寸、参数及性能曲线应符合GB/T3235的规定。3.3.1.4电动机直联型通风机的结构见图1;联轴器传动型和带传动型通风机的结构见图2。在满足使用要求的情况下，叶轮与传动装置的连接可采用其他结构。3.3.1.5同一系列中机号相同的通风机，其部件(包括备件和备用组件)应能互换。3.3.1.6供方不负责通风机的基础设计，但供方应提供下列数据:a)通风机的静、动载荷及作用点:b)对其基础的振幅与频率的要求。3.3.1.7外露的联轴器或带轮应设有可拆装的防护装置，其防护装置应符合GB/T19074的规定。3.3.1.8通风机的安装面应平整，与基础面或平台接触良好。3.3.1.9从驱动端看通风机叶轮一般为顺时针旋转;也可为逆时针旋转。3.3.1.10通风机最高效率点应在稳定区域内。3.3.2机壳3.3.2.1机壳一般用钢板制造，其制造精度应符合JB/T10214的规定。3.3.2.2机壳应有足够的刚度，使机壳产生的变形和振动达到最小。3.3.2.3机壳与基础的连接应符合下列规定:a)对机号小于No6.3者，以焊接于机壳外部的圆形法兰连接;b)对机号等于或大于No6.3者，应在机壳的底部设有底脚，每...
