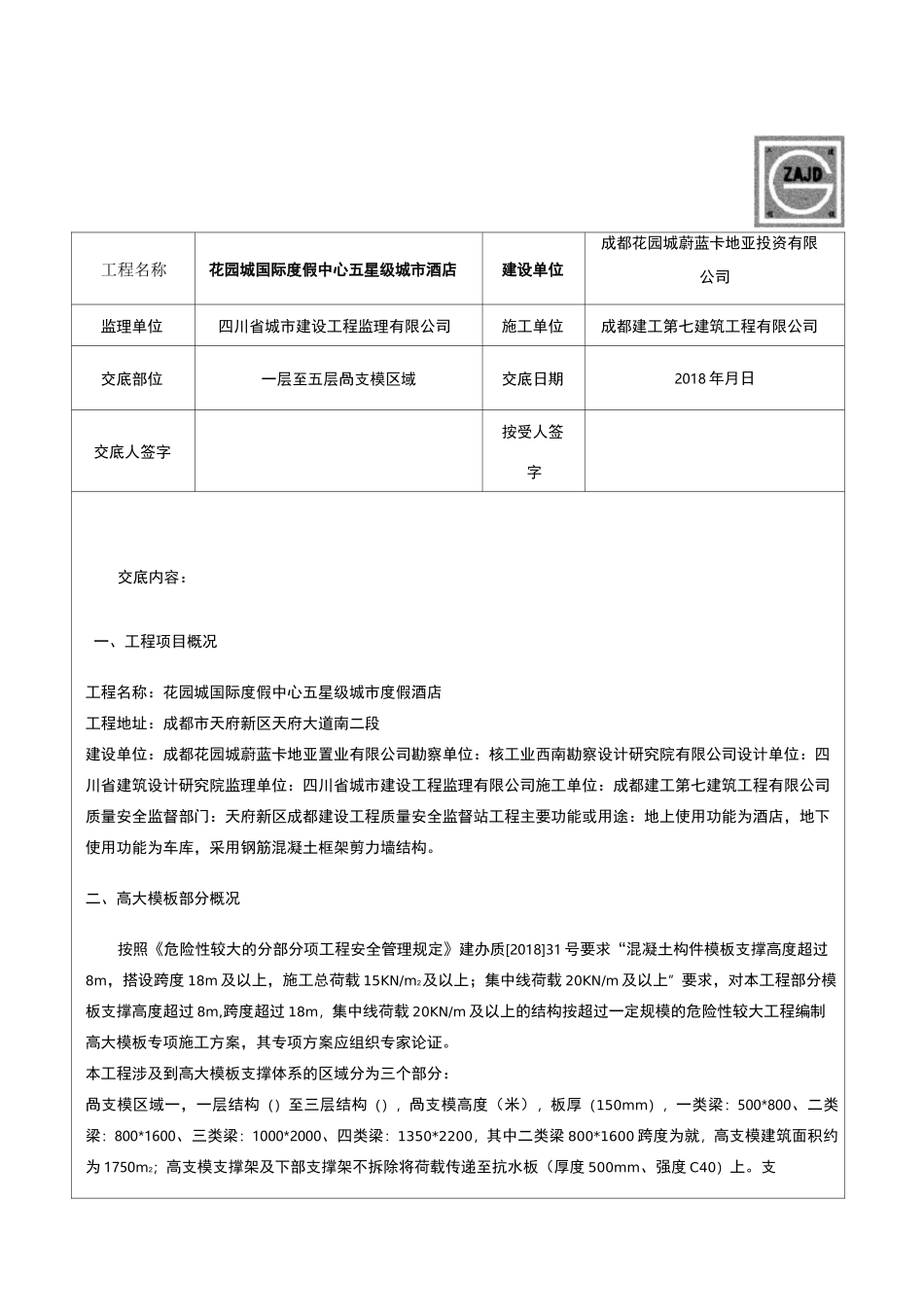

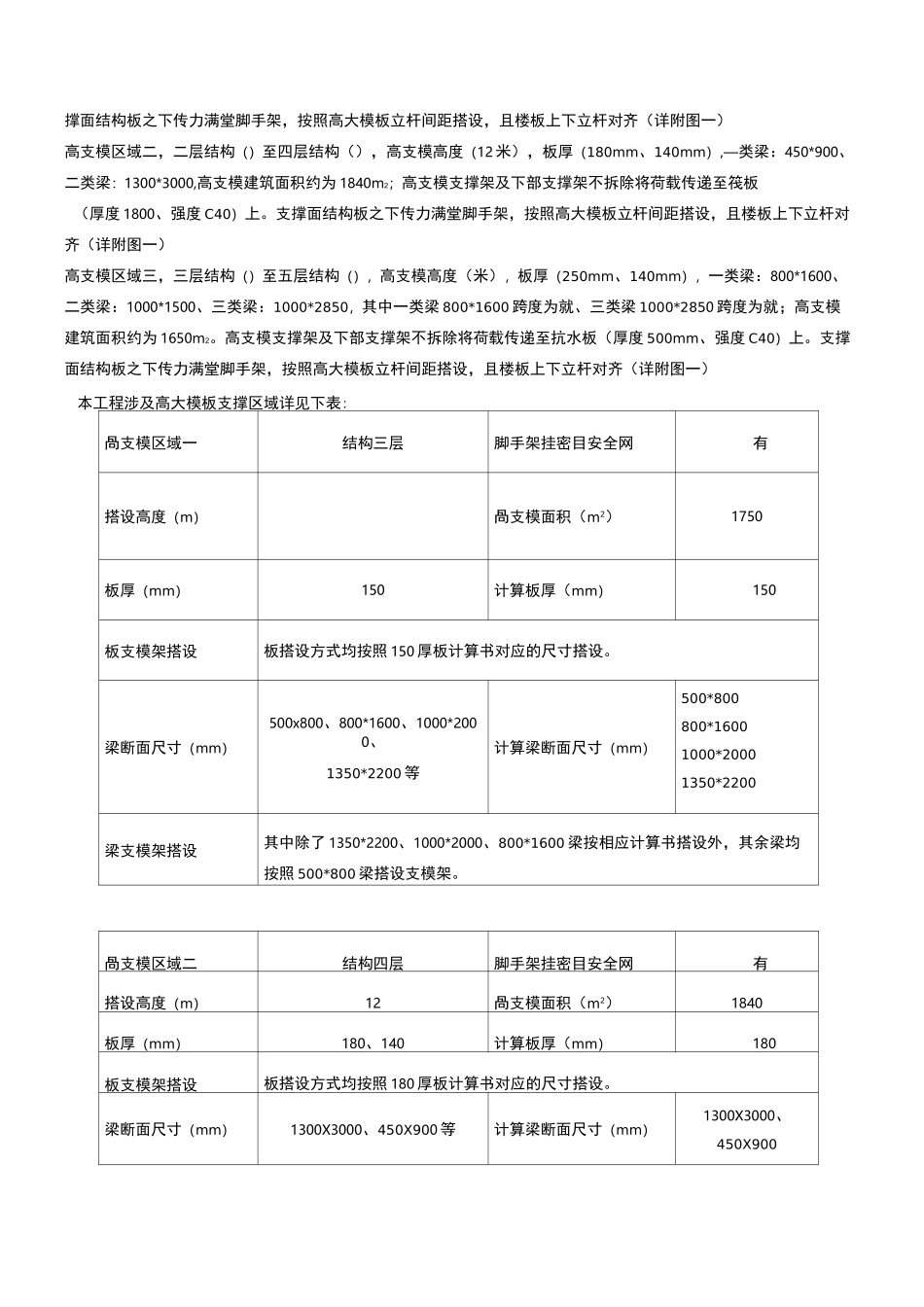

工程名称花园城国际度假中心五星级城市酒店建设单位成都花园城蔚蓝卡地亚投资有限公司监理单位四川省城市建设工程监理有限公司施工单位成都建工第七建筑工程有限公司交底部位一层至五层咼支模区域交底日期2018年月日交底人签字按受人签字交底内容：一、工程项目概况工程名称：花园城国际度假中心五星级城市度假酒店工程地址：成都市天府新区天府大道南二段建设单位：成都花园城蔚蓝卡地亚置业有限公司勘察单位：核工业西南勘察设计研究院有限公司设计单位：四川省建筑设计研究院监理单位：四川省城市建设工程监理有限公司施工单位：成都建工第七建筑工程有限公司质量安全监督部门：天府新区成都建设工程质量安全监督站工程主要功能或用途：地上使用功能为酒店，地下使用功能为车库，采用钢筋混凝土框架剪力墙结构。二、高大模板部分概况按照《危险性较大的分部分项工程安全管理规定》建办质[2018]31号要求“混凝土构件模板支撑高度超过8m，搭设跨度18m及以上，施工总荷载15KN/m2及以上；集中线荷载20KN/m及以上”要求，对本工程部分模板支撑高度超过8m,跨度超过18m，集中线荷载20KN/m及以上的结构按超过一定规模的危险性较大工程编制高大模板专项施工方案，其专项方案应组织专家论证。本工程涉及到高大模板支撑体系的区域分为三个部分：咼支模区域一，一层结构（）至三层结构（），咼支模高度（米），板厚（150mm），一类梁：500*800、二类梁：800*1600、三类梁：1000*2000、四类梁：1350*2200，其中二类梁800*1600跨度为就，高支模建筑面积约为1750m2；高支模支撑架及下部支撑架不拆除将荷载传递至抗水板（厚度500mm、强度C40）上。支撑面结构板之下传力满堂脚手架，按照高大模板立杆间距搭设，且楼板上下立杆对齐（详附图一）高支模区域二，二层结构（）至四层结构（），高支模高度（12米），板厚（180mm、140mm）,—类梁：450*900、二类梁：1300*3000,高支模建筑面积约为1840m2；高支模支撑架及下部支撑架不拆除将荷载传递至筏板（厚度1800、强度C40）上。支撑面结构板之下传力满堂脚手架，按照高大模板立杆间距搭设，且楼板上下立杆对齐（详附图一）高支模区域三，三层结构（）至五层结构（），高支模高度（米），板厚（250mm、140mm），一类梁：800*1600、二类梁：1000*1500、三类梁：1000*2850，其中一类梁800*1600跨度为就、三类梁1000*2850跨度为就；高支模建筑面积约为1650m2。高支模支撑架及下部支撑架不拆除将荷载传递至抗水板（厚度500mm、强度C40）上。支撑面结构板之下传力满堂脚手架，按照高大模板立杆间距搭设，且楼板上下立杆对齐（详附图一）本工程涉及高大模板支撑区域详见下表:咼支模区域一结构三层脚手架挂密目安全网有搭设高度（m）咼支模面积（m2）1750板厚（mm）150计算板厚（mm）150板支模架搭设板搭设方式均按照150厚板计算书对应的尺寸搭设。梁断面尺寸（mm）500x800、800*1600、1000*2000、1350*2200等计算梁断面尺寸（mm）500*800800*16001000*20001350*2200梁支模架搭设其中除了1350*2200、1000*2000、800*1600梁按相应计算书搭设外，其余梁均按照500*800梁搭设支模架。咼支模区域二结构四层脚手架挂密目安全网有搭设高度（m）12咼支模面积（m2）1840板厚（mm）180、140计算板厚（mm）180板支模架搭设板搭设方式均按照180厚板计算书对应的尺寸搭设。梁断面尺寸（mm）1300X3000、450X900等计算梁断面尺寸（mm）1300X3000、450X900其中除了1300*3000梁按相应计算书搭设外，其余梁均按照450*900搭设支模梁支模架搭设架。咼支模区域三结构五层脚手架挂密目安全网有搭设高度（m）咼支模面积（m2）1840板厚（mm）250、140计算板厚（mm）250板支模架搭设板搭设方式均按照250厚板计算书对应的尺寸搭设。梁断面尺寸（mm）800*1600、1000X1500、1000x2850等计算梁断面尺寸（mm）800*1600、1000*2850、1000*1500梁支模架搭设其中除了1000*2850及1000*1500梁按相应计算书搭设外，其余梁均按照800*1600梁搭设支模架。三、材料计划1、本工程高大模板支撑架体系三块区域面积总计约为5240m2,根主要设备及工具计划根据本工程模板支撑架体系的设计要求，计划工程投入量...
