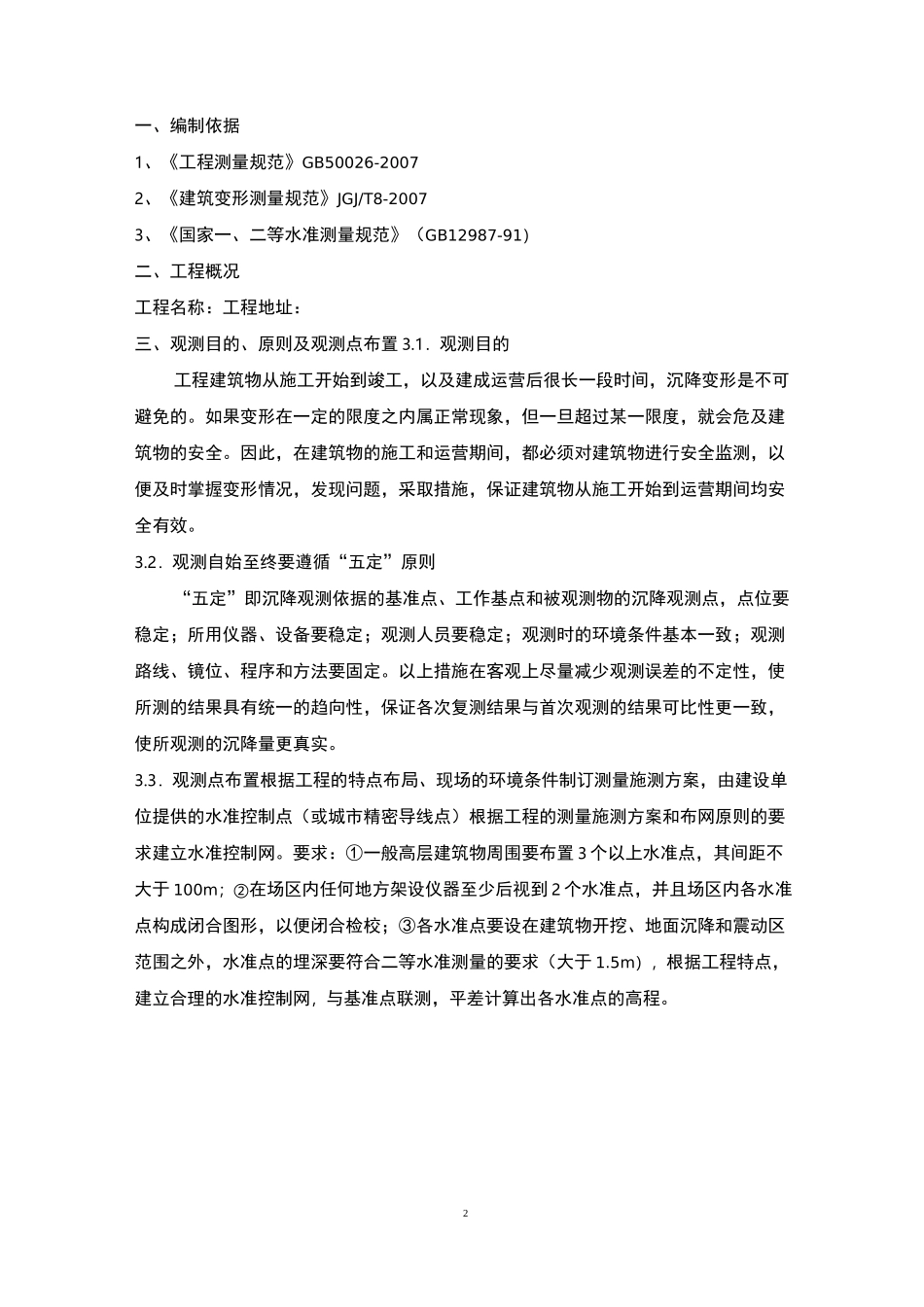

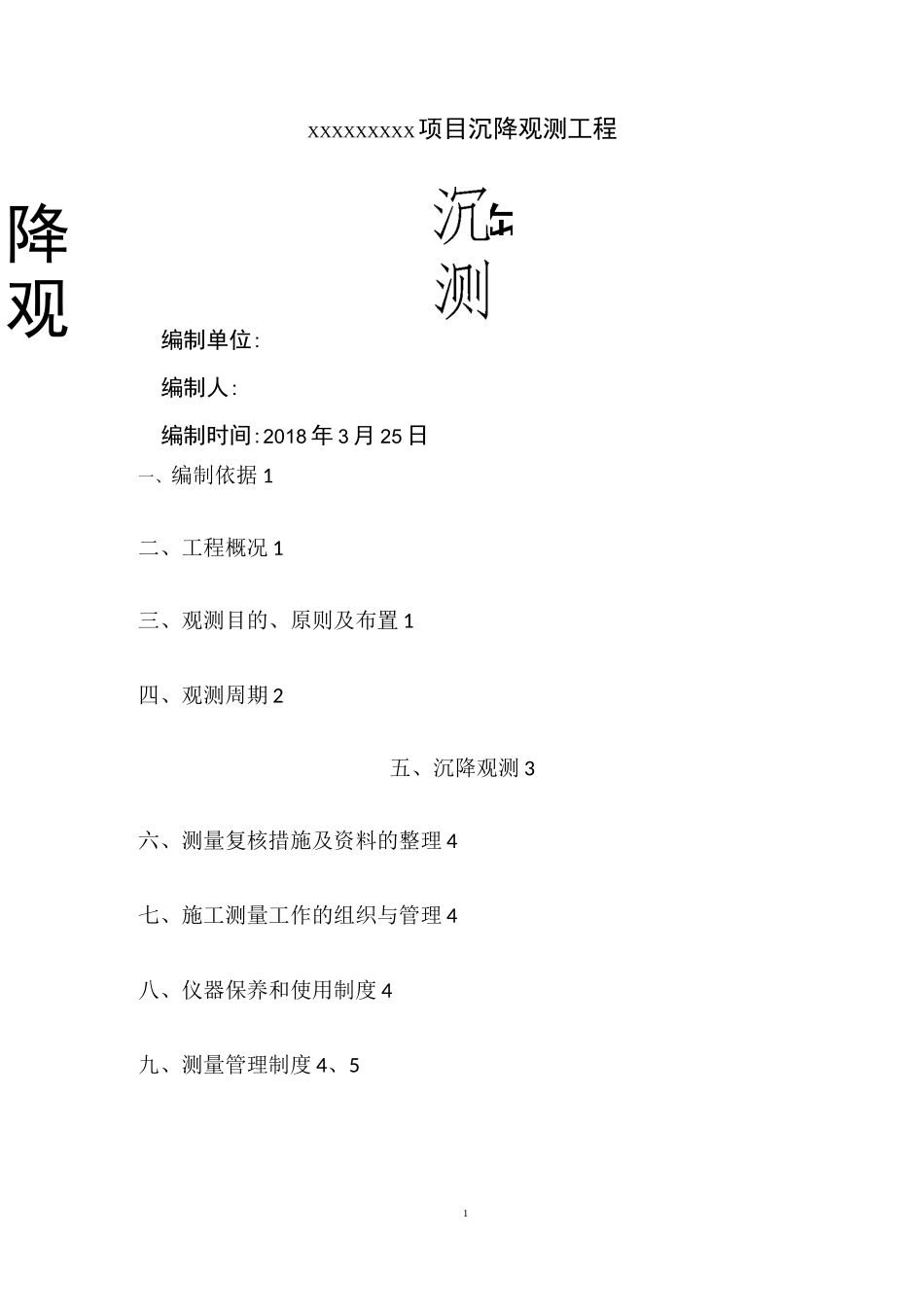

1降观施XXXXXXXXX项目沉降观测工程编制单位:编制人:编制时间:2018年3月25日一、编制依据1二、工程概况1三、观测目的、原则及布置1四、观测周期2五、沉降观测3六、测量复核措施及资料的整理4七、施工测量工作的组织与管理4八、仪器保养和使用制度4九、测量管理制度4、52一、编制依据1、《工程测量规范》GB50026-20072、《建筑变形测量规范》JGJ/T8-20073、《国家一、二等水准测量规范》（GB12987-91）二、工程概况工程名称：工程地址：三、观测目的、原则及观测点布置3.1．观测目的工程建筑物从施工开始到竣工，以及建成运营后很长一段时间，沉降变形是不可避免的。如果变形在一定的限度之内属正常现象，但一旦超过某一限度，就会危及建筑物的安全。因此，在建筑物的施工和运营期间，都必须对建筑物进行安全监测，以便及时掌握变形情况，发现问题，采取措施，保证建筑物从施工开始到运营期间均安全有效。3.2．观测自始至终要遵循“五定”原则“五定”即沉降观测依据的基准点、工作基点和被观测物的沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本一致；观测路线、镜位、程序和方法要固定。以上措施在客观上尽量减少观测误差的不定性，使所测的结果具有统一的趋向性，保证各次复测结果与首次观测的结果可比性更一致，使所观测的沉降量更真实。3.3．观测点布置根据工程的特点布局、现场的环境条件制订测量施测方案，由建设单位提供的水准控制点（或城市精密导线点）根据工程的测量施测方案和布网原则的要求建立水准控制网。要求：①一般高层建筑物周围要布置3个以上水准点，其间距不大于100m；②在场区内任何地方架设仪器至少后视到2个水准点，并且场区内各水准点构成闭合图形，以便闭合检校；③各水准点要设在建筑物开挖、地面沉降和震动区范围之外，水准点的埋深要符合二等水准测量的要求（大于1.5m），根据工程特点，建立合理的水准控制网，与基准点联测，平差计算出各水准点的高程。503观测点米用①20mm钢筋制作，米用后植筋锚固方式埋入结构柱内，为了保证观测点牢固性，埋入深度不小于100，外露部分长度为60，上端焊圆形铁球以便观测，并涂上防腐漆，如右图所示。四、观测周期4.1．施工阶段在建筑物首层施工完成后，拆模后进行沉降观测点布置，并进行首次观测施工至±0.000标高后换成永久性观测点，每施工一~二层观测1次；封顶后至竣工验收，根据施工进度每一~三个月观测一次；使用期间第一年至少观测3~5次，第二年不少于2次，以后每年观测1次，直至隔半年最大沉降量不超过3mm,可停止观测。当建筑物出现下沉、上浮，不均匀沉降比较严重，或裂缝发展迅速，应每日或数日连续观测。4.2．建筑物沉降稳定标准地基变形沉降的稳定标准应由沉降量〜时间关系曲线判定。《建筑变形测量规程》JGJ/T8-2007）中指出，一般工程若沉降速率小于0.01〜0.04mm/d,可4认为建筑物已经进入稳定阶段，具体取值宜根据各地区地基土的压缩性确定。五、沉降观测1、建筑物沉降观测应测定建筑物地基的沉降量、沉降差及沉降速度并计算基础倾斜、局部倾斜、相对弯曲及构件倾斜。2、沉降观测点的布置，应以能全面反映建筑物地基变形特征并结合地质情况及建筑结构特点确定。点位宜选设在下列位置：1）建筑物的四角、大转角处及沿外墙每10T5M处或每隔2-3根柱基上。2）高低层建筑物、新旧建筑物、纵横墙等交接处的两侧。3）建筑物裂缝和沉降缝两侧、基础埋深相差悬殊处、人工地基与天然地基接壤处、不同结构的分界处及填挖方分界处。4）框架结构建筑物的每个或部分柱基上或沿纵横轴线设点。3、沉降观测的标志，可根据不同的建筑结构类型和建筑材料，采用墙（柱）标志、基础标志和隐蔽式标志等型式。各类标志的立尺部位应加工成半球形或有明显的突出点，并涂上防腐剂。标志的埋设位置应避开如雨水管、窗台线、电气开关等有碍设标与观测的障碍物，并应视立尺需要离开墙（柱）面和地面一定距离。隐蔽式沉降观测点标志的型式，可按有关规定执行。4、沉降观测点的施测精度，应以所选定的测站高差中误差作为精度要求施测。5、沉降观测点的观测方法和技术要求：1）观测时，仪器应避免...
