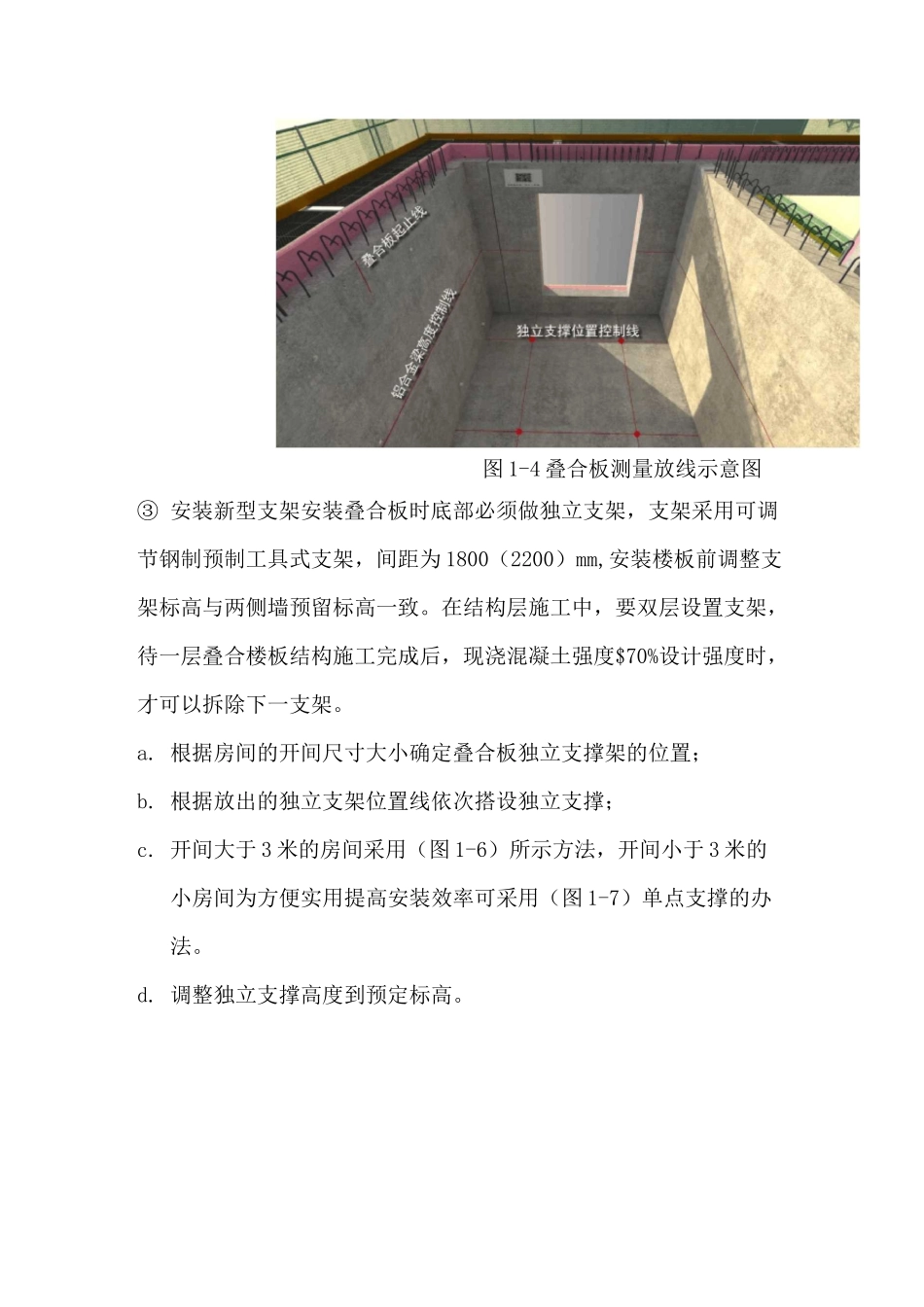

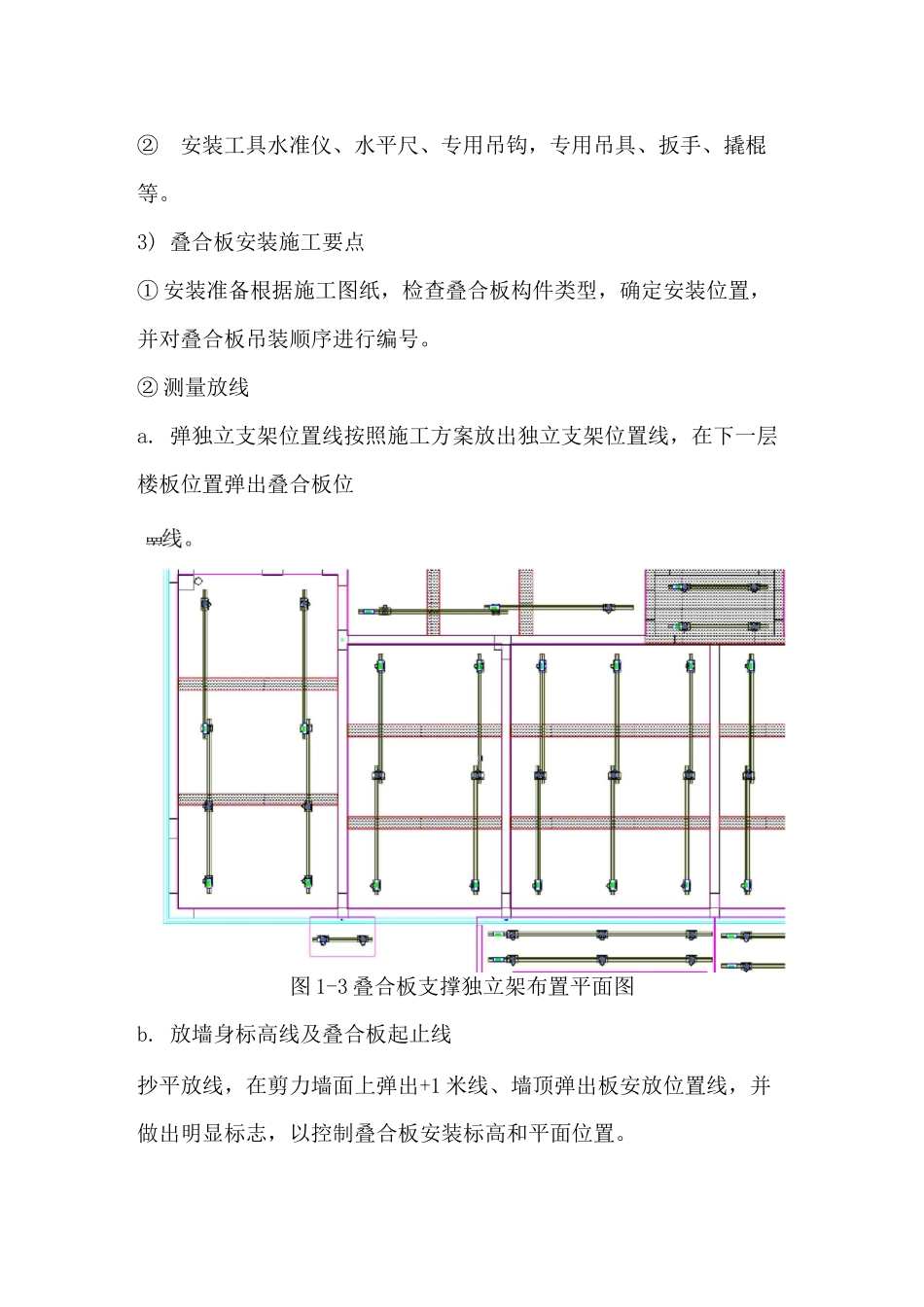

钢筋桁架叠合板安装施工方案1、叠合板安装施工1)叠合板安装施工工艺流程图1-1叠合板安装工艺流程图2)材料准备①支撑体系：图1-2叠合板支撑体系置②安装工具水准仪、水平尺、专用吊钩，专用吊具、扳手、撬棍等。3)叠合板安装施工要点①安装准备根据施工图纸，检查叠合板构件类型，确定安装位置，并对叠合板吊装顺序进行编号。②测量放线a.弹独立支架位置线按照施工方案放出独立支架位置线，在下一层楼板位置弹出叠合板位图1-3叠合板支撑独立架布置平面图b.放墙身标高线及叠合板起止线抄平放线，在剪力墙面上弹出+1米线、墙顶弹出板安放位置线，并做出明显标志，以控制叠合板安装标高和平面位置。图1-4叠合板测量放线示意图③安装新型支架安装叠合板时底部必须做独立支架，支架采用可调节钢制预制工具式支架，间距为1800（2200）mm,安装楼板前调整支架标高与两侧墙预留标高一致。在结构层施工中，要双层设置支架，待一层叠合楼板结构施工完成后，现浇混凝土强度$70%设计强度时，才可以拆除下一支架。a.根据房间的开间尺寸大小确定叠合板独立支撑架的位置；b.根据放出的独立支架位置线依次搭设独立支撑；c.开间大于3米的房间采用（图1-6）所示方法，开间小于3米的小房间为方便实用提高安装效率可采用（图1-7）单点支撑的办法。d.调整独立支撑高度到预定标高。、：LA.--：'■■■:'-/V■'Lr.山：J.■■■.?■■」■r-z"fX**■j・-r--■・「・7■■l・/」-/匸④铝合金梁搭设a.根据放出的楼板标高线，在独立支撑上放置铝合金梁；b.再次复核独立支撑标高，保证铝合金梁上表面位置准确;c.板底支撑搭设完成。图1-5安装独立钢支架示意图图1-6安装铝合金钢梁示意图图1-7安装铝合金钢梁示意图⑤叠合板吊装a.起吊准备叠合板起吊时，要尽可能减小叠合板因自重产生的弯矩，采用钢扁担吊装架进行吊装，4个吊点均匀受力，保证构件平稳吊装。b.试吊起吊时要先试吊，先吊起距地50厘米停止，检查钢丝绳、吊钩的受力情况，使叠合板保持水平，然后吊至作业层上空。c.叠合板就位就位时叠合板要从上垂直向下安装，在作业层上空20cm处略作停顿,施工人员手扶楼板调整方向，将板的边线与墙上的安放位置线对准,注意避免叠合板上的预留钢筋与墙体钢筋打架，放下时要停稳慢放,严禁快速猛放，以避免冲击力过大造成板面震折裂缝。5级风以上时应停止吊装。图1-8叠合板吊装意图⑥叠合板校正a.整板位置时，要垫小木块，不要直接使用撬棍，以避免损坏板边角，要保证搁置长度，其允许偏差不大于5毫米。b.板安装完后进行标高校核，调节板下的可调支撑。⑦叠合板拼缝处支模a.叠合板间拼缝处支模叠合板拼缝处预留100mm宽5mm高企口，企口底部模板为18mm厚优质维萨板，背楞采用50x100mm木方，支撑采用专用的独立支撑或对拉螺栓吊模。b.叠合板与墙体间缝隙处支模支撑面板采用15mm厚多层板，背楞采用50x100mm木方，利用剪力墙或预制墙板上最上面一排的对拉螺栓孔进行加固。鶴｛柿50刘00mm)图1-9叠合板拼缝示意图⑧水电管线敷设敷设电气管线时要严格控制管线叠加处标高，严禁高出现浇层板顶标咼。a.叠合板顶部放出电气管线位置线；b.铺设电气管线；c.管线端头处做好保护。⑨叠合层钢筋绑扎a.叠合层钢筋为双向单层钢筋；b.绑扎钢筋前清理干净叠合板上杂物，根据钢筋间距道道弹线绑扎,钢筋绑扎时穿入叠合楼板上的桁架，钢筋上铁的弯钩朝向要严格控制，不得平躺；c.双向板钢筋放置：当双向配筋的直径和间距相同时，短跨钢筋应放置在长跨钢筋之下；当双向配筋直径或间距不同时，配筋大的方向应放置在配筋小的方向之下。图1-10水电管线敷设⑩叠合层混凝土浇筑a.浇筑准备为使叠合层与叠合板结合牢固，要认真清扫板面，对有油污的部位,应将表面凿去一层（深度约5毫米）。在浇灌前要用有压力的水管冲洗湿润，注意不要使浮灰集在压痕内。b.混凝土浇筑叠合层混凝土浇灌：混凝土坍落度控制在16-18厘米，每一段混凝土要从同一端起，分1或2个作业组平行浇灌，连续施工，一次完成。使用平板振捣器振捣，要尽量使混凝土中的气泡逸出，以保证振捣密实。图1-11叠合层钢筋绑c.收光工人穿收光鞋用木刮杠在水平线上将混凝土表面刮平，随即用木抹子搓平...
