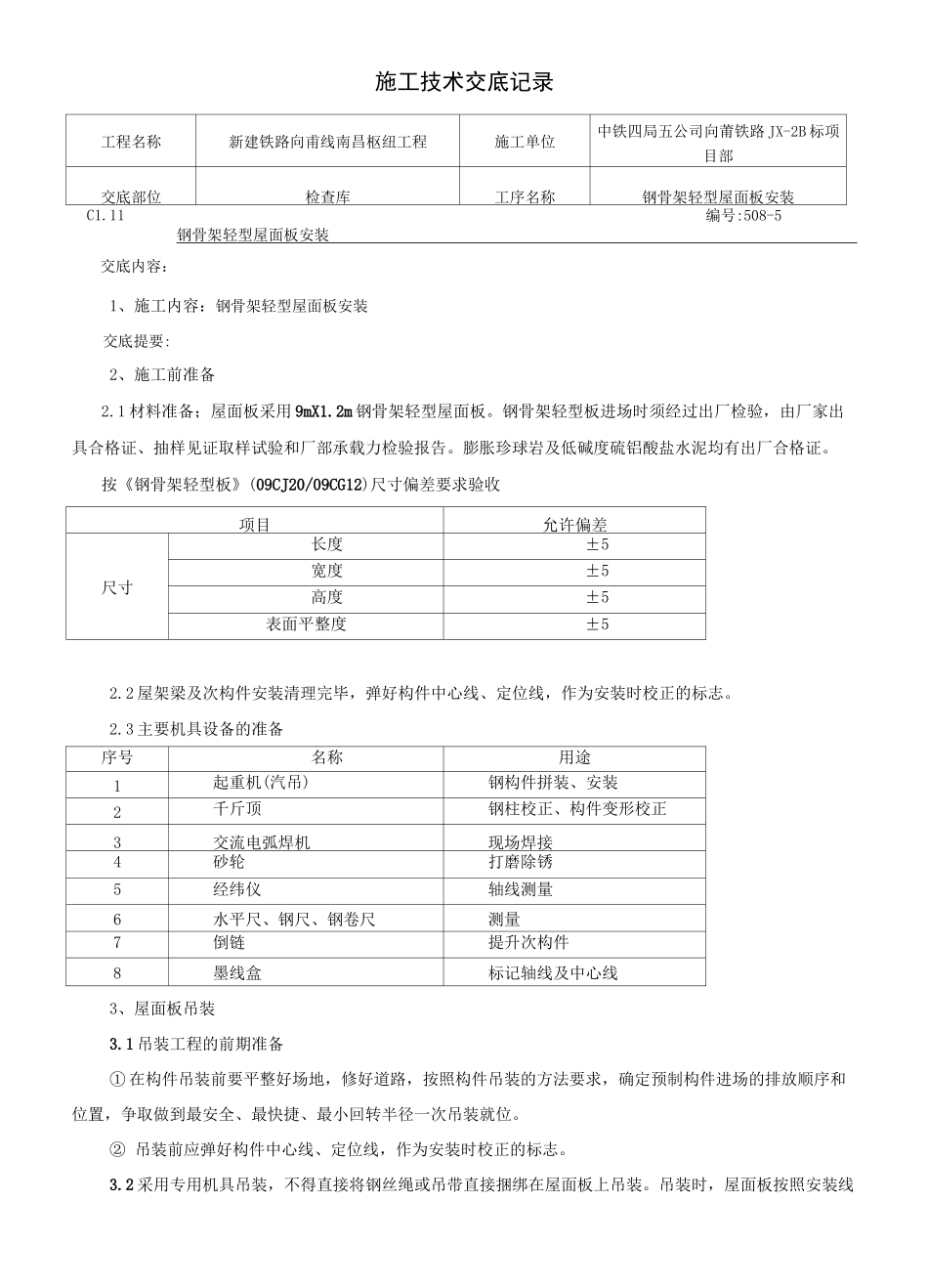

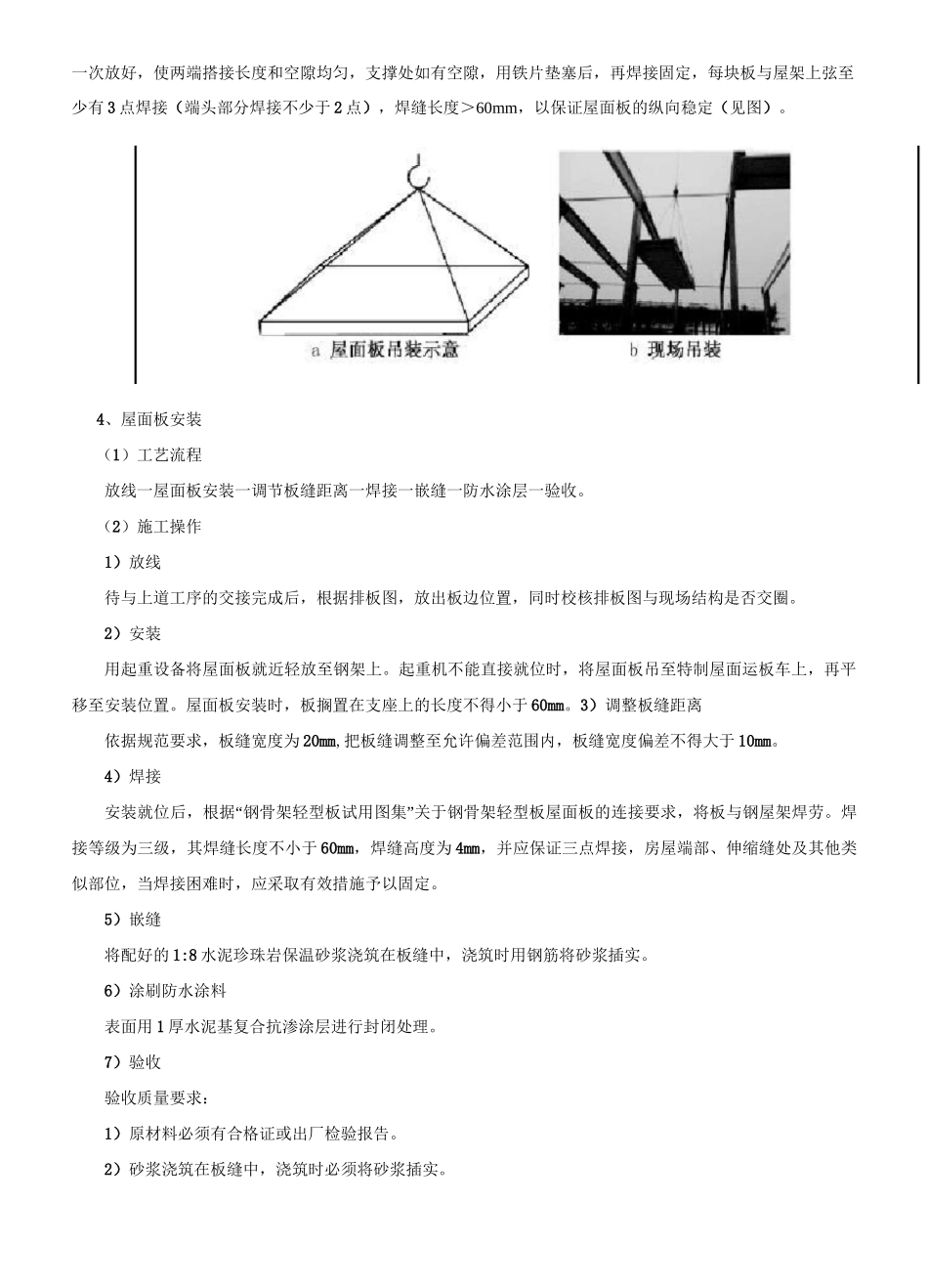

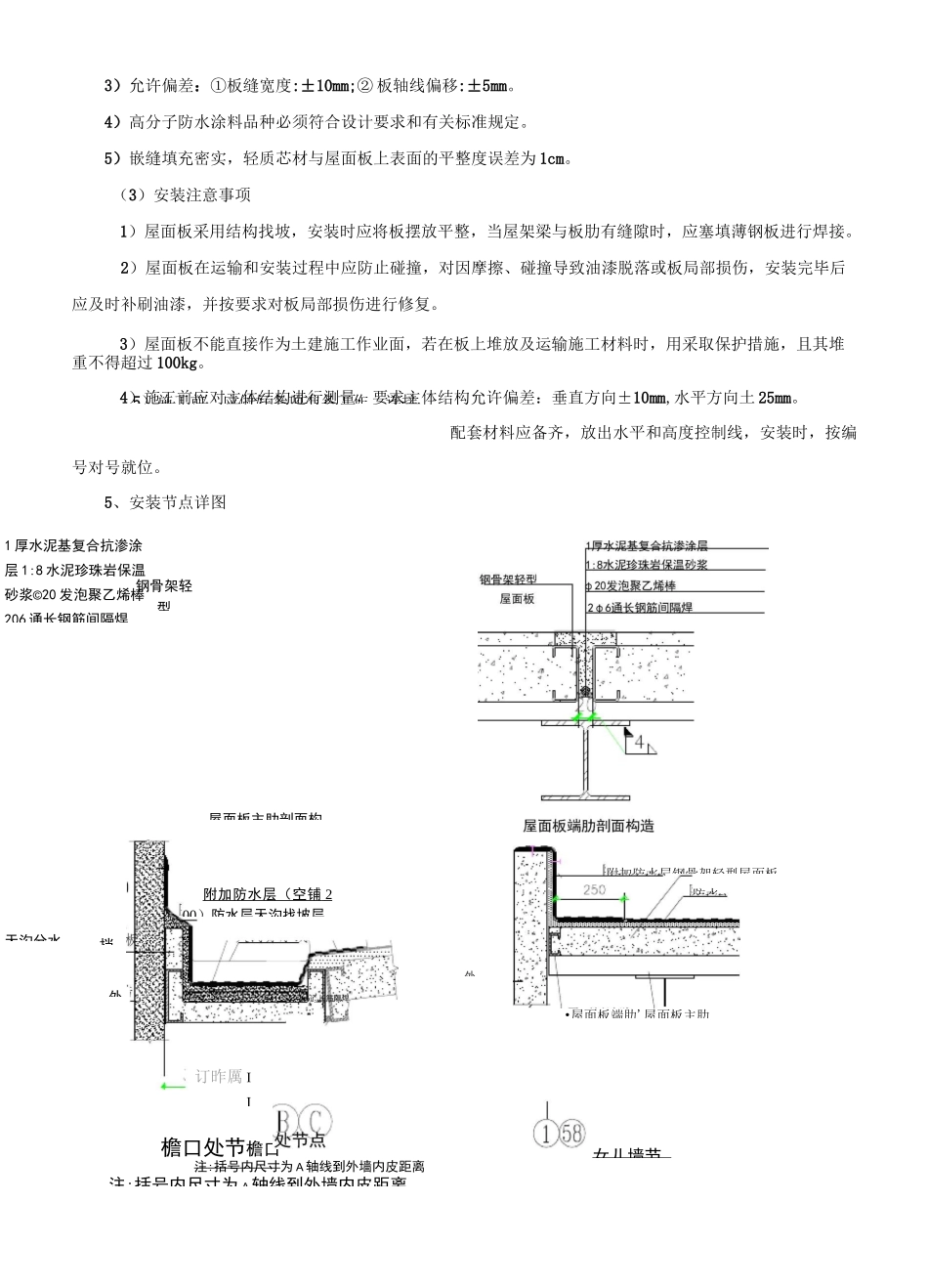

施工技术交底记录工程名称新建铁路向甫线南昌枢纽工程施工单位中铁四局五公司向莆铁路JX-2B标项目部交底部位检查库工序名称钢骨架轻型屋面板安装钢骨架轻型屋面板安装交底内容：1、施工内容：钢骨架轻型屋面板安装2、施工前准备2.1材料准备；屋面板采用9mX1.2m钢骨架轻型屋面板。钢骨架轻型板进场时须经过出厂检验，由厂家出具合格证、抽样见证取样试验和厂部承载力检验报告。膨胀珍球岩及低碱度硫铝酸盐水泥均有出厂合格证。按《钢骨架轻型板》(09CJ20/09CG12)尺寸偏差要求验收项目允许偏差尺寸长度±5宽度±5高度±5表面平整度±52.2屋架梁及次构件安装清理完毕，弹好构件中心线、定位线，作为安装时校正的标志。2.3主要机具设备的准备序号名称用途1起重机(汽吊)钢构件拼装、安装2千斤顶钢柱校正、构件变形校正3交流电弧焊机现场焊接4砂轮打磨除锈5经纬仪轴线测量6水平尺、钢尺、钢卷尺测量7倒链提升次构件8墨线盒标记轴线及中心线3、屋面板吊装3.1吊装工程的前期准备①在构件吊装前要平整好场地，修好道路，按照构件吊装的方法要求，确定预制构件进场的排放顺序和位置，争取做到最安全、最快捷、最小回转半径一次吊装就位。②吊装前应弹好构件中心线、定位线，作为安装时校正的标志。3.2采用专用机具吊装，不得直接将钢丝绳或吊带直接捆绑在屋面板上吊装。吊装时，屋面板按照安装线C1.11编号:508-5交底提要:一次放好，使两端搭接长度和空隙均匀，支撑处如有空隙，用铁片垫塞后，再焊接固定，每块板与屋架上弦至少有3点焊接（端头部分焊接不少于2点），焊缝长度＞60mm，以保证屋面板的纵向稳定（见图）。4、屋面板安装（1）工艺流程放线一屋面板安装一调节板缝距离一焊接一嵌缝一防水涂层一验收。（2）施工操作1）放线待与上道工序的交接完成后，根据排板图，放出板边位置，同时校核排板图与现场结构是否交圈。2）安装用起重设备将屋面板就近轻放至钢架上。起重机不能直接就位时，将屋面板吊至特制屋面运板车上，再平移至安装位置。屋面板安装时，板搁置在支座上的长度不得小于60mm。3）调整板缝距离依据规范要求，板缝宽度为20mm,把板缝调整至允许偏差范围内，板缝宽度偏差不得大于10mm。4）焊接安装就位后，根据“钢骨架轻型板试用图集”关于钢骨架轻型板屋面板的连接要求，将板与钢屋架焊劳。焊接等级为三级，其焊缝长度不小于60mm，焊缝高度为4mm，并应保证三点焊接，房屋端部、伸缩缝处及其他类似部位，当焊接困难时，应采取有效措施予以固定。5）嵌缝将配好的1:8水泥珍珠岩保温砂浆浇筑在板缝中，浇筑时用钢筋将砂浆插实。6）涂刷防水涂料表面用1厚水泥基复合抗渗涂层进行封闭处理。7）验收验收质量要求：1）原材料必须有合格证或出厂检验报告。2）砂浆浇筑在板缝中，浇筑时必须将砂浆插实。5）施工前，应做好各项准备工作，连接钢骨架轻型1厚水泥基复合抗渗涂层1:8水泥珍珠岩保温砂浆©20发泡聚乙烯棒206通长钢筋间隔焊外檐口处节檐口注:括号内尺寸为A轴线到外墙内皮距离注:括号内尺寸为A轴线到外墙内皮距离女儿墙节3）允许偏差：①板缝宽度:±10mm;②板轴线偏移:±5mm。4）高分子防水涂料品种必须符合设计要求和有关标准规定。5）嵌缝填充密实，轻质芯材与屋面板上表面的平整度误差为1cm。（3）安装注意事项1）屋面板采用结构找坡，安装时应将板摆放平整，当屋架梁与板肋有缝隙时，应塞填薄钢板进行焊接。2）屋面板在运输和安装过程中应防止碰撞，对因摩擦、碰撞导致油漆脱落或板局部损伤，安装完毕后应及时补刷油漆，并按要求对板局部损伤进行修复。3）屋面板不能直接作为土建施工作业面，若在板上堆放及运输施工材料时，用采取保护措施，且其堆重不得超过100kg。4）施工前应对主体结构进行测量，要求主体结构允许偏差：垂直方向±10mm,水平方向土25mm。配套材料应备齐，放出水平和高度控制线，安装时，按编号对号就位。5、安装节点详图附加防水层钢骨架轻型屋面板屋面板主肋剖面构挡外天沟分水订昨厲II通附加防水层（空铺200）防水层天沟找坡层防水•屋面板端肋'屋面板主肋Jog主屋面采光带做I咐肌卷村一屋面变形缝做友.包聚乙烯©30o(s^a;钢冒里轻墜屋皐屋面板生三‘抑...
