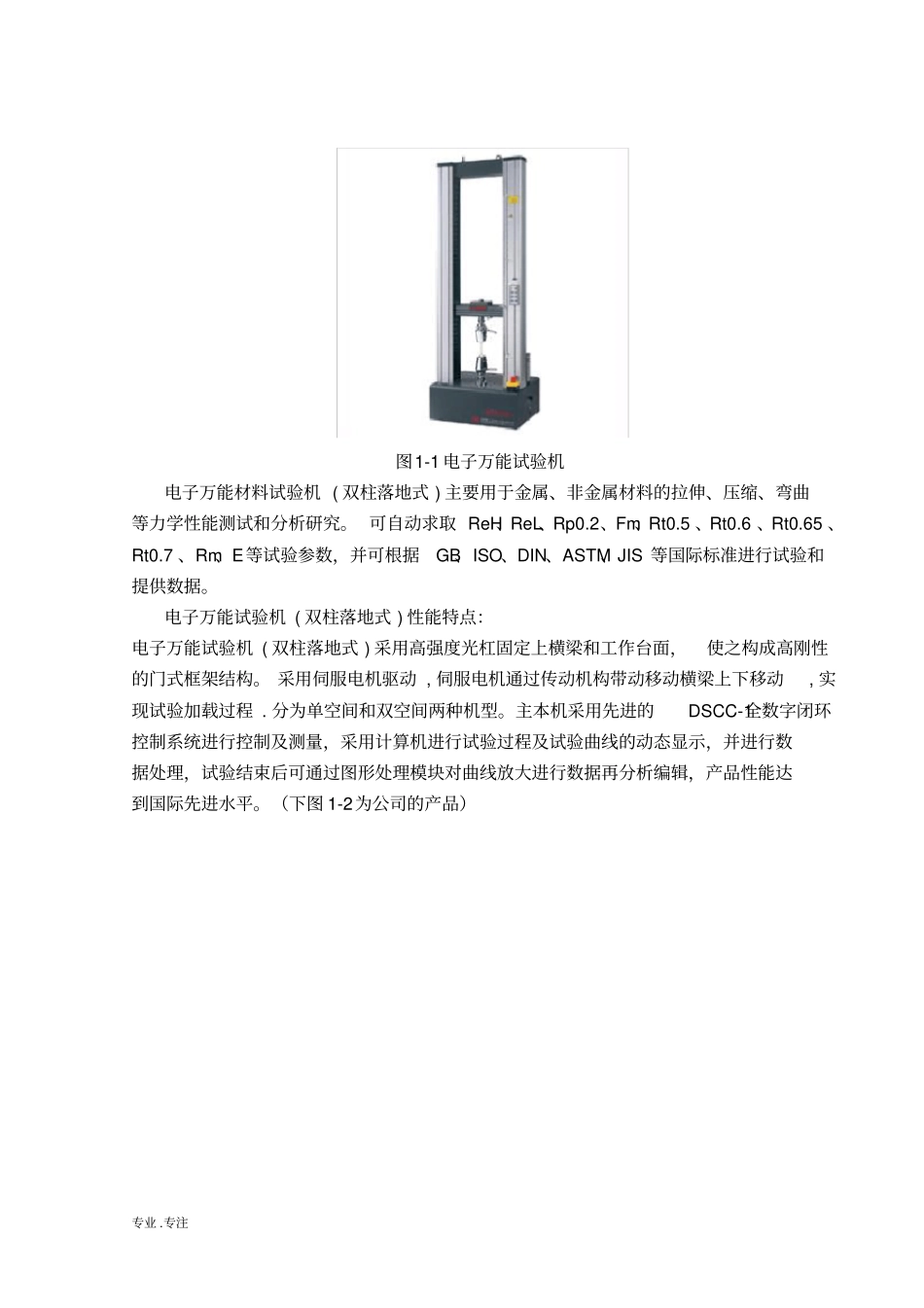

专业.专注万能材料试验机设计方案第一章概述1.1材料试验机概述材料试验机是在各种条件、环境下测定金属材料、非金属材料、机械零件、工程结构等的机械性能、工艺性能、部缺陷和校验旋转零部件动态不平衡量的精密测试仪器，可以对材料进行拉伸、压缩、弯曲、剪切、扭转、冲击、疲劳、蠕变、持久、松弛、磨损、硬度等试验。在研究探索新材料、新工艺、新技术和新结构的过程中，试验机是一种不可缺少的重要测试仪器。广泛应用于机械、冶金、石油、化工、建材、建工、航空航天、造船、交通运输、等工业部门以及大专院校、科研院所的相关实验室。对有效使用材料、改进工艺、提高产品质量、降低成本、保证产品安全可靠等都具有重要作用。材料试验机的种类很多，有多种不同的分类方法。按加荷方法分类:静负荷试验机(静态)和动负荷试验机(动态)。其中静态试验机一个主要组成部分万能试验机又可分为液压万能试验机、电液伺服万能试验机和电子万能试验机。1.国材料试验机的现状中国材料试验机的现状验机制造行业在旧中国是空白，中华民国成立后，党和政府十分重视我国计量检测事业的历史悠久，但试计量检测技术的发展，采取了许多重要措来发展仪器仪表工业。经过五十多年的努力，我国材料试验机的制造，从无到有从小到大，从单参数到多参数，从静态到动态，逐步发展成初具规模，具有能生产静负荷试验机（如拉、压万能试验机、扭转试验机、松弛试验机、持久强渡试验机、蠕变试验机、复合应力试验机等）和动负荷试验机（如冲击试验机和疲劳试验机等）的能力，有效地促进了国民经济建设和国防建设的发展。长期以来，试验机也一直是欧美对我国尖端科研课题限制出口的产品。我国的国防科技工业和其它部门的科产业，就必须走自主创新的道路。在新三思集团研院所不能直接进口某些关键材料试验的仪器设备。所以，要发展中国的试验机公司为首的中国试验机民营企业的不断努力下，中国试验机的技术水平得到了长足的进步，国与国外的试验机技术水平的差距正在逐步的缩小。本文章归新三思集团公司及原作者所有，必究。百贺仪器科技（下图1-1为公司的产品）专业.专注图1-1电子万能试验机电子万能材料试验机(双柱落地式)主要用于金属、非金属材料的拉伸、压缩、弯曲等力学性能测试和分析研究。可自动求取ReH、ReL、Rp0.2、Fm、Rt0.5、Rt0.6、Rt0.65、Rt0.7、Rm、E等试验参数，并可根据GB、ISO、DIN、ASTM、JIS等国际标准进行试验和提供数据。电子万能试验机(双柱落地式)性能特点：电子万能试验机(双柱落地式)采用高强度光杠固定上横梁和工作台面，使之构成高刚性的门式框架结构。采用伺服电机驱动,伺服电机通过传动机构带动移动横梁上下移动,实现试验加载过程.分为单空间和双空间两种机型。主本机采用先进的DSCC-1全数字闭环控制系统进行控制及测量，采用计算机进行试验过程及试验曲线的动态显示，并进行数据处理，试验结束后可通过图形处理模块对曲线放大进行数据再分析编辑，产品性能达到国际先进水平。（下图1-2为公司的产品）专业.专注图1-2液压万能试验机液压万能试验机WAW-100型程序采用开放的数据库结构定义，符合标准GB228—87、GB/T228—2002、GB7314-87等试验方法，也可恨据用户要求定制特殊的试验方法。测量方式采用的是高精度压力传感器、高精度位移传感器、高线性低杂信的信号处理及放大模块，人机交互方式分析计算测试材料的机械性能指标，试验结束时自动计算弹性模量、屈服强度、非比例延伸应力等，在自动分析的基础上，还可以人工修正分析结果提高分析的准确性。液压万能试验机可配置专用于材料试验机的闭环控制和数据采集的电液控制器(可以根据客户要求配置进口控制器，如：DOLI)，它具备强大的功能，叉兼有十分优异的性能价格比。适用于科研单位、大专院校、质监部门及检测中心进行检测、科研、仲裁及特殊试验的需要。一、液压万能试验机WAW-100型的特点：1、控制模式：等速率活塞行程控制、等速率力控制、等速率应力控制、等速率应变控制、力保持控制、定应力转定应变控制。2、试验力量程自动转换功能：若达到容量的90%自动转换到较大容量3、自动夹持：采用液压自动夹紧，夹持可靠，不打...
