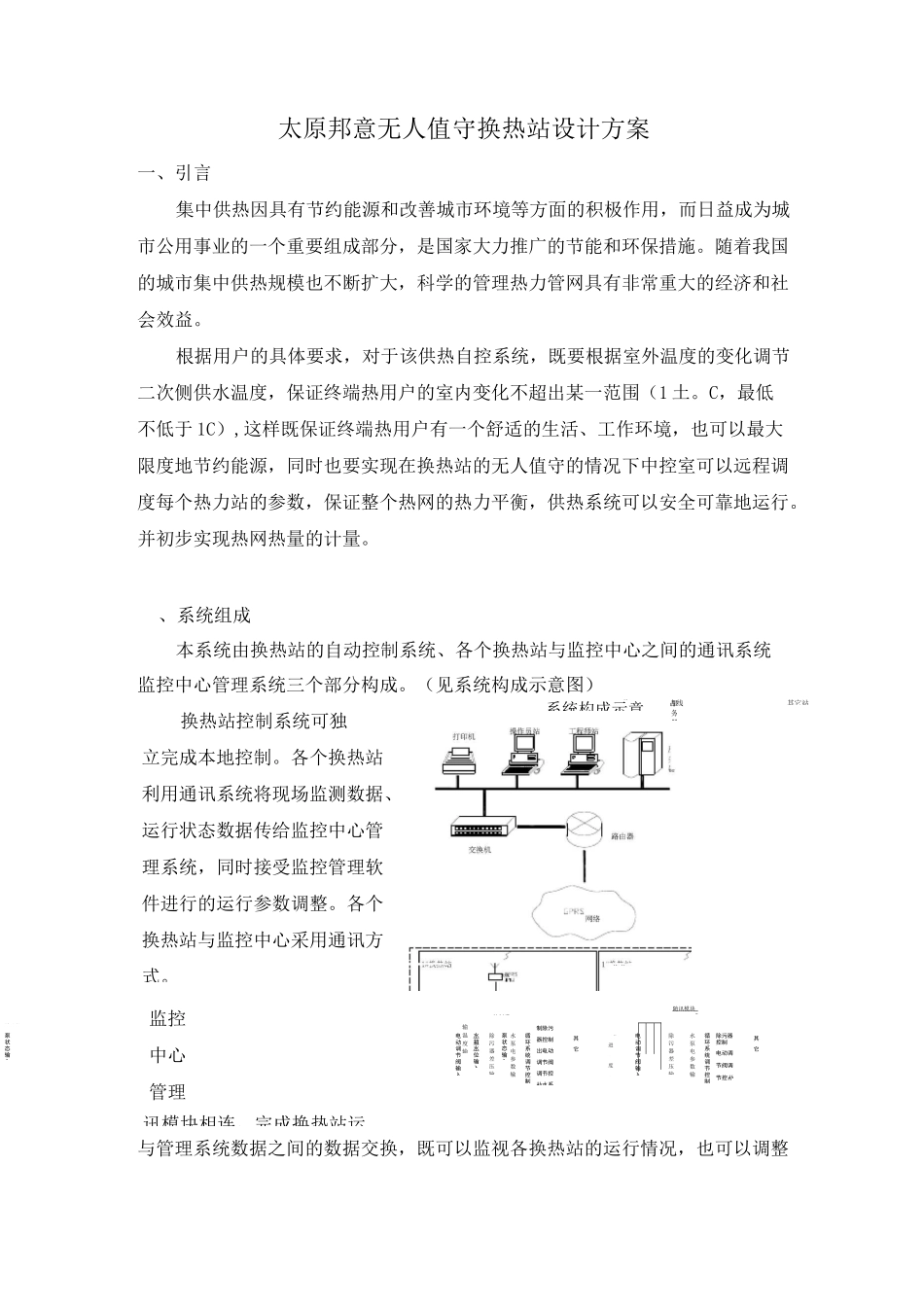

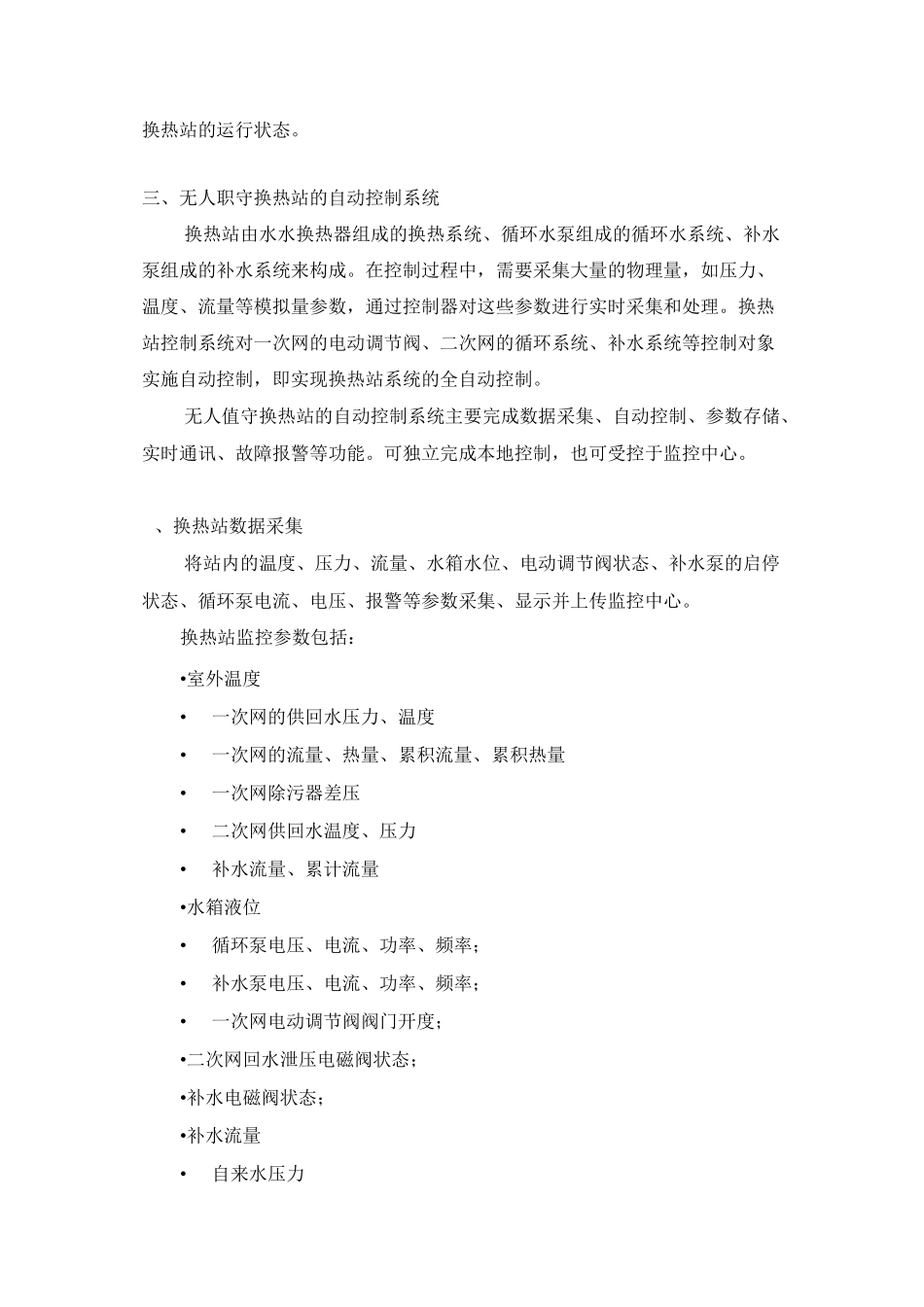

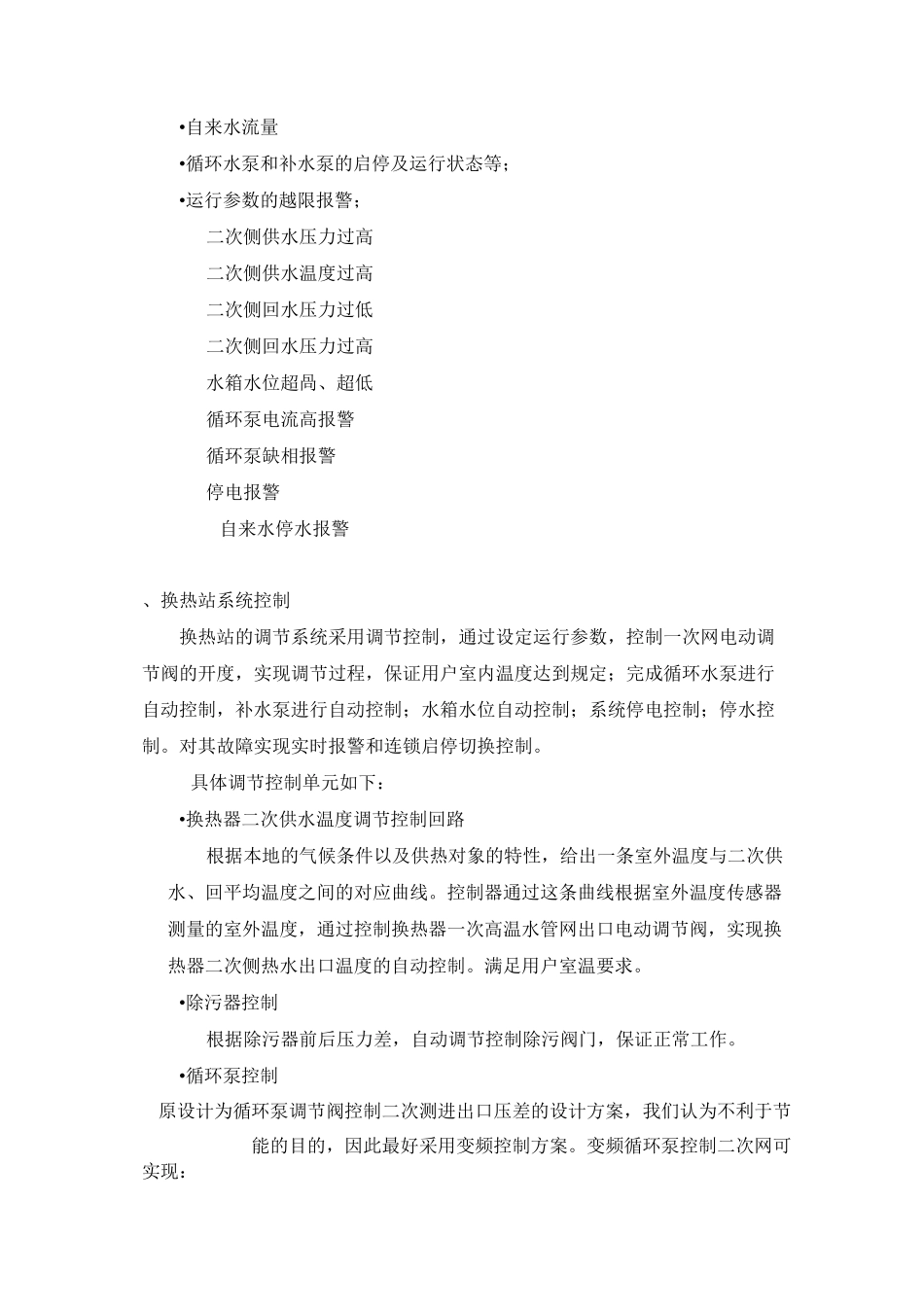

换热站控制系统可独立完成本地控制。各个换热站利用通讯系统将现场监测数据、运行状态数据传给监控中心管理系统，同时接受监控管理软件进行的运行参数调整。各个换热站与监控中心采用通讯方式。监控中心管理电动调节阀输入输温度输＜水箱水位输入除污器差压输泵状态输入水泵电参数输入循环系统调节控制制除污器控制出电动调节阀调节控补水系其它入输出控其它站讯模块相连，完成换热站运系统构成示意循环系统调节控制除污器控制电动调节阀调节控补水系统其它控太原邦意无人值守换热站设计方案一、引言集中供热因具有节约能源和改善城市环境等方面的积极作用，而日益成为城市公用事业的一个重要组成部分，是国家大力推广的节能和环保措施。随着我国的城市集中供热规模也不断扩大，科学的管理热力管网具有非常重大的经济和社会效益。根据用户的具体要求，对于该供热自控系统，既要根据室外温度的变化调节二次侧供水温度，保证终端热用户的室内变化不超出某一范围（1土。C，最低不低于1C）,这样既保证终端热用户有一个舒适的生活、工作环境，也可以最大限度地节约能源，同时也要实现在换热站的无人值守的情况下中控室可以远程调度每个热力站的参数，保证整个热网的热力平衡，供热系统可以安全可靠地运行。并初步实现热网热量的计量。、系统组成本系统由换热站的自动控制系统、各个换热站与监控中心之间的通讯系统监控中心管理系统三个部分构成。（见系统构成示意图）与管理系统数据之间的数据交换，既可以监视各换热站的运行情况，也可以调整控制系I通讯模随讯模块_控制系统I1#换热1#换热服务器占线除污器差压输水泵电参数输入热进温度计电动调节阀输入泵状态输入换热站的运行状态。三、无人职守换热站的自动控制系统换热站由水水换热器组成的换热系统、循环水泵组成的循环水系统、补水泵组成的补水系统来构成。在控制过程中，需要采集大量的物理量，如压力、温度、流量等模拟量参数，通过控制器对这些参数进行实时采集和处理。换热站控制系统对一次网的电动调节阀、二次网的循环系统、补水系统等控制对象实施自动控制，即实现换热站系统的全自动控制。无人值守换热站的自动控制系统主要完成数据采集、自动控制、参数存储、实时通讯、故障报警等功能。可独立完成本地控制，也可受控于监控中心。、换热站数据采集将站内的温度、压力、流量、水箱水位、电动调节阀状态、补水泵的启停状态、循环泵电流、电压、报警等参数采集、显示并上传监控中心。换热站监控参数包括：•室外温度•一次网的供回水压力、温度•一次网的流量、热量、累积流量、累积热量•一次网除污器差压•二次网供回水温度、压力•补水流量、累计流量•水箱液位•循环泵电压、电流、功率、频率；•补水泵电压、电流、功率、频率；•一次网电动调节阀阀门开度；•二次网回水泄压电磁阀状态；•补水电磁阀状态；•补水流量•自来水压力•自来水流量•循环水泵和补水泵的启停及运行状态等；•运行参数的越限报警；二次侧供水压力过高二次侧供水温度过高二次侧回水压力过低二次侧回水压力过高水箱水位超咼、超低循环泵电流高报警循环泵缺相报警停电报警自来水停水报警、换热站系统控制换热站的调节系统采用调节控制，通过设定运行参数，控制一次网电动调节阀的开度，实现调节过程，保证用户室内温度达到规定；完成循环水泵进行自动控制，补水泵进行自动控制；水箱水位自动控制；系统停电控制；停水控制。对其故障实现实时报警和连锁启停切换控制。具体调节控制单元如下：•换热器二次供水温度调节控制回路根据本地的气候条件以及供热对象的特性，给出一条室外温度与二次供水、回平均温度之间的对应曲线。控制器通过这条曲线根据室外温度传感器测量的室外温度，通过控制换热器一次高温水管网出口电动调节阀，实现换热器二次侧热水出口温度的自动控制。满足用户室温要求。•除污器控制根据除污器前后压力差，自动调节控制除污阀门，保证正常工作。•循环泵控制原设计为循环泵调节阀控制二次测进出口压差的设计方案，我们认为不利于节能的目的，因此最好采用变频控制方案。变频循环泵控制二次网可实现：在自动状态下，根据实际供...
