三元材料扣电-配料工序作业指导书QCD-JS29VIP免费

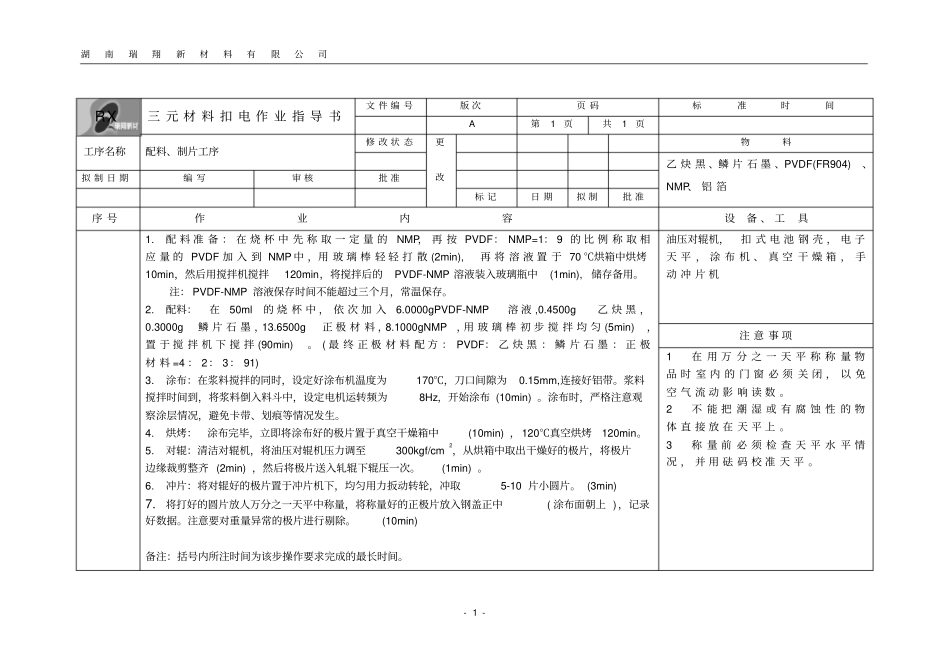

湖南瑞翔新材料有限公司-1-RX三元材料扣电作业指导书文件编号版次页码标准时间A第1页共1页工序名称配料、制片工序修改状态更改物料乙炔黑、鳞片石墨、PVDF(FR904)、NMP、铝箔拟制日期编写审核批准标记日期拟制批准序号作业内容设备、工具1.配料准备：在烧杯中先称取一定量的NMP，再按PVDF：NMP=1：9的比例称取相应量的PVDF加入到NMP中，用玻璃棒轻轻打散(2min),再将溶液置于70℃烘箱中烘烤10min，然后用搅拌机搅拌120min，将搅拌后的PVDF-NMP溶液装入玻璃瓶中(1min),储存备用。注：PVDF-NMP溶液保存时间不能超过三个月，常温保存。2.配料：在50ml的烧杯中，依次加入6.0000gPVDF-NMP溶液,0.4500g乙炔黑，0.3000g鳞片石墨，13.6500g正极材料，8.1000gNMP，用玻璃棒初步搅拌均匀(5min)，置于搅拌机下搅拌(90min)。(最终正极材料配方：PVDF：乙炔黑：鳞片石墨：正极材料=4：2：3：91)3.涂布：在浆料搅拌的同时，设定好涂布机温度为170℃，刀口间隙为0.15mm,连接好铝带。浆料搅拌时间到，将浆料倒入料斗中，设定电机运转频为8Hz，开始涂布(10min)。涂布时，严格注意观察涂层情况，避免卡带、划痕等情况发生。4.烘烤：涂布完毕，立即将涂布好的极片置于真空干燥箱中(10min)，120℃真空烘烤120min。5.对辊：清洁对辊机，将油压对辊机压力调至300kgf/cm2，从烘箱中取出干燥好的极片，将极片边缘裁剪整齐(2min)，然后将极片送入轧辊下辊压一次。(1min)。6.冲片：将对辊好的极片置于冲片机下，均匀用力扳动转轮，冲取5-10片小圆片。(3min)7.将打好的圆片放人万分之一天平中称量，将称量好的正极片放入钢盖正中(涂布面朝上)，记录好数据。注意要对重量异常的极片进行剔除。(10min)备注：括号内所注时间为该步操作要求完成的最长时间。油压对辊机，扣式电池钢壳，电子天平，涂布机、真空干燥箱，手动冲片机注意事项1在用万分之一天平称称量物品时室内的门窗必须关闭，以免空气流动影响读数。2不能把潮湿或有腐蚀性的物体直接放在天平上。3称量前必须检查天平水平情况，并用砝码校准天平。湖南瑞翔新材料有限公司-2-RX三元材料扣电作业指导书文件编号版次页码标准时间A第1页共1页工序名称装配工序修改状态更改物料壳体,泡沫镍,隔膜(Celguard),电解液（LB315）。c编写审核批准标记日期拟制批准序号作业内容设备、工具1.准备：确保手套箱电源接通，氩气阀门打开接通，然后打开净化系统总开关和真空泵开关，按F1进行箱内气体净化，待显示屏稳定显示H20<0.1ppm,O2<0.1ppm后，才能进行电池装配。将泡沫镍装入钢壳盖中并120℃真空烘烤2h以上，同时准备干燥好的滴管、烧杯、隔膜、镊子、刷子和方盘。2.按F4打开箱内灯管，将干燥好的正极片、钢盖正负极、烧杯、滴管，泡沫镍和隔膜放入白色方盘内并盖好盖子，一同放入手套箱过渡室中(3min)，用真空泵抽气到真空表读数显示为-0.9MPa后关闭出气阀门，打开与箱体连接的阀门使箱体内的氩气进入过渡舱，如此反复三次(10min)。3.打开箱体里面的舱门将所需用品拿入舱体(1min)。将装有正极片的钢盖放在左手心(5sec)，滴入两滴电解液(6sec)，放上隔膜(5se)，在隔膜上滴上一滴电解液(5sec)，再放上锂片(5sec)，用装有泡沫镍的钢壳盖盖上电池(3sec)，用手压紧(2sec)。装完电池后，将电池置于封口机下进行封口(2sec)。如此反复址至所有的电池装配完毕。4.打开舱门将装好的电池放入过渡舱，关闭里舱门后再打开外舱门将物品拿出(2min)，将电池按编号上柜(5min)。备注：括号内所注时间为该步操作要求完成的最长时间。手套箱,真空泵,氩气,标气，滴管,烧杯,方盘注意事项1.平时不要关闭循环系统(F1)和氩气阀门。不能随便触碰按钮和其它阀门开关。2.当显示屏上的H2O和O2含量难以下降时,需要作再生。3.F3为真空泵工作状态，不要随便关闭。真空泵的油小于最低刻度时要及时加入润滑油。4.为防止手套老化，平时不能随意挤压触摸手套。电池装配时要在手套上再戴一双纱布手套及一次性手套。操作员不能留长指甲。湖南瑞翔新材料有限公司-3-RX三元材料扣电作业指导书文件编号版次页码标准时间A第1页共1页工序名称化成循环工序修改状态更改物料拟制日期编写审核批准标记日期拟制批准序...
