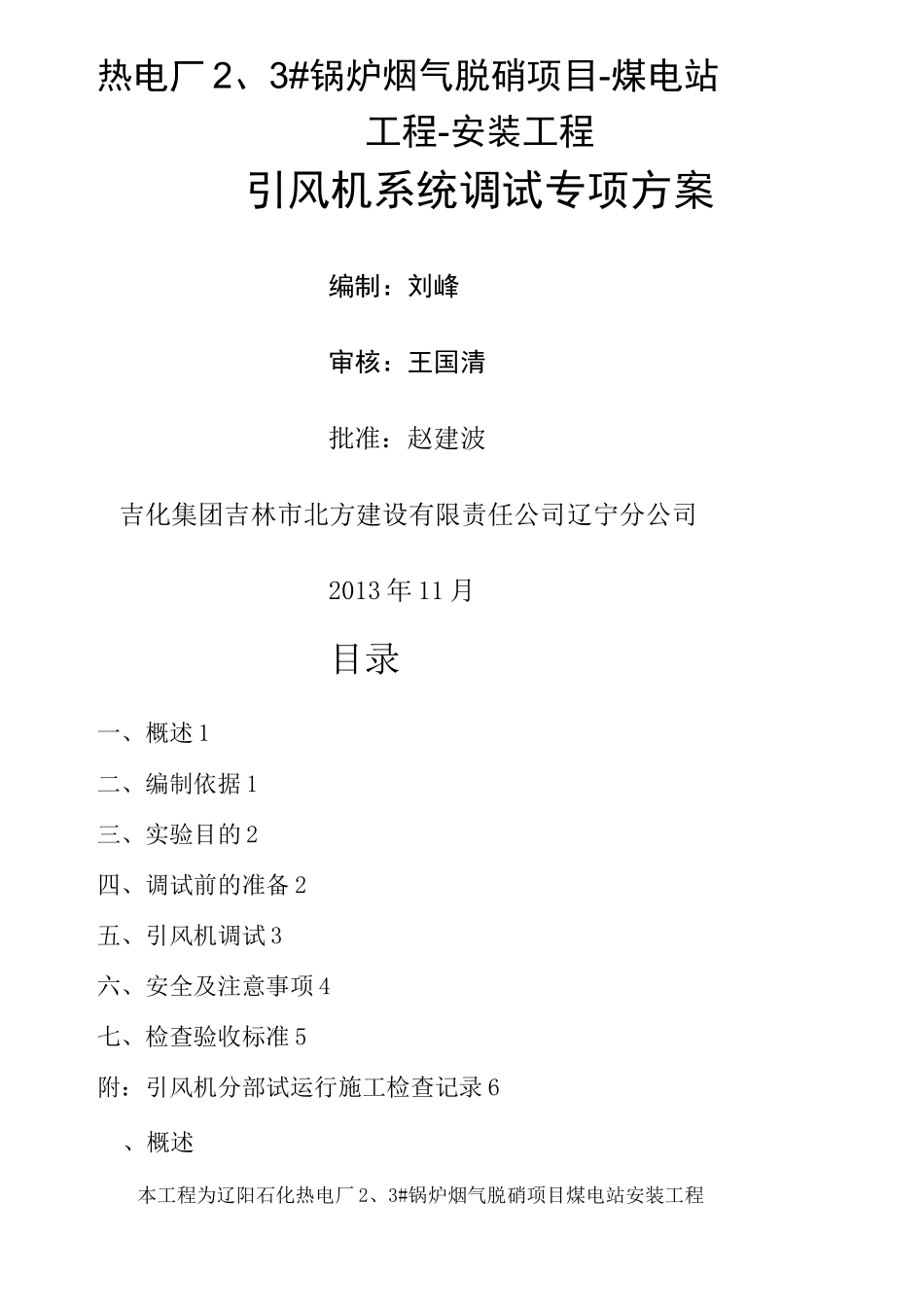

引风机调试方案精编版■MQSsystemofficeroom[MQS16H-TTMS2A-MQSS8Q8-MQSH16898]热电厂2、3#锅炉烟气脱硝项目-煤电站工程-安装工程引风机系统调试专项方案编制：刘峰审核：王国清批准：赵建波吉化集团吉林市北方建设有限责任公司辽宁分公司2013年11月目录一、概述1二、编制依据1三、实验目的2四、调试前的准备2五、引风机调试3六、安全及注意事项4七、检查验收标准5附：引风机分部试运行施工检查记录6、概述本工程为辽阳石化热电厂2、3#锅炉烟气脱硝项目煤电站安装工程1、引风机主要参数：型号：SFY26F-C5C引风机进口流量：h介质温度：°C风机压头：8520Pa风机效率：三80%厂家：沈阳鼓风机设备有限责任公司电动机主要参数：型号：YKK630-6功率：1400KW电压：6KV电流：转速：992r/min效率：95%二、编制依据1、《火电工程调整试运质量检验及评定标准》(1996年版)；2、《电力建设施工及验收技术规范》锅炉机组篇(DL/T5047-95)；3、《电站锅炉风机选型和使用导则》(DL/T468—2004)；4、《电站锅炉风机现场性能试验》(DL/T469—2004)；5、《引风机使用说明》沈阳鼓风机通风设备有限责任公司；6、设计图纸及相关资料；、实验目的进行引风机的单机试运行，并验证各个控制装置动作正常，确认引风机及其系统正常，可以进行连续运行。进而检验风机及其保护联锁情况，为整套启动创造条件。四、调试前的准备1、系统设备均已安装完毕，安装记录完整，试转文件包齐全。2、设备周围的垃圾杂物已清除干净，脚手架已拆除，有关通道应平整和畅通。3、设备试转现场照明充足，并有必要的通信设施。4、试转现场附近严禁易燃、易爆物品摆放，并有完整的消防设施。5、引风机静叶的调节指示与风机叶片的转动角度应一致，调节范围符合要求。6、确认电动机的单独试车，已按有关说明书结束。保证电动机转向正确，事故按钮试验良好，电气综合保护好用。整个电机系统可以保证正常连续运行。另要求给出电机的启动注意事项说明书。7、风机整个转子经过平衡校正，可以保证转子平稳运行；检查叶片安装及顺序符合厂家要求。检查中要认真核对叶片号，叶片与机壳间隙等。8、确认电动机轴线与风机主轴线一致，联轴器的安装找正工作已完成且符合要求。9、检查轴及轴承部位，不应附着铁锈等异物，并且按说明充填适当的润滑油（脂）。10、检查主轴承箱的油位，油量不足时应加油。11、进行各挡板的全开、全关验证，膨胀节安装正确，状态良好。验证各风门挡板满足启动条件的要求。12、风机联锁、保护校验验收合格，投入运行，风机失速报警装置安装完好。系统压力、温度、流量表计校验合格，具备投用条件。13、暴露在外的转动部分应有保护罩或围栏。风机的进、出口风道畅通。14、引风机系统生产准备工作已好，运行操作人员到位，试转现场设备系统命名、挂牌、编号结束，记录表格已准备好。五、引风机调试1、按正常的操作启动相关辅机。2、检查引风机各轴承温度和电机轴承温度，满足启动要求。3、检查转子与定子之间的间隙符合要求；4、在瞬时启动前，马达开关在试验位置，分别作集控室和就地事故按钮停止试验；5、第一次点动风机，达到全速后停止运行，检查以下内容：1）、启动电流和启动时间2）、风机转向正确。3）、动静部分无异常碰擦，且惰转中转速均匀下降至停转均无卡涩现象。4）、风机无异常振动。5）、系统无漏风现象。6、第二次启动风机，进行冷却风机4小时试运转。在进入连续运行后，事故按钮处必须站人，若发现有危及设备安全的异常情况立即按事故按钮。待排除故障后再次启动试车。连续启动次数不得违反大功率电机启动的有关规定。并检查以下内容：1）、轴承部的油环转动是否正常；2）、验证轴承部分的振动及声音情况；3）、电流是否正常；4）、壳体与风道上异常振动与声音情况；5）、轴承温升是否正常。7、若以上所述诸项均正常，则缓慢调节入口风门挡板，以进行带负荷运行。在调节过程中要注意不要使炉膛内变为过高负压。8、风机实际功率大小与进风口温度有关，有时电机电流超过额定值，是由进风口温度低引起的。因为试车是在冷态下进行，电动机过负荷的可能性很大，所以要充分注意电机电流变化，如果电流达到额定...
