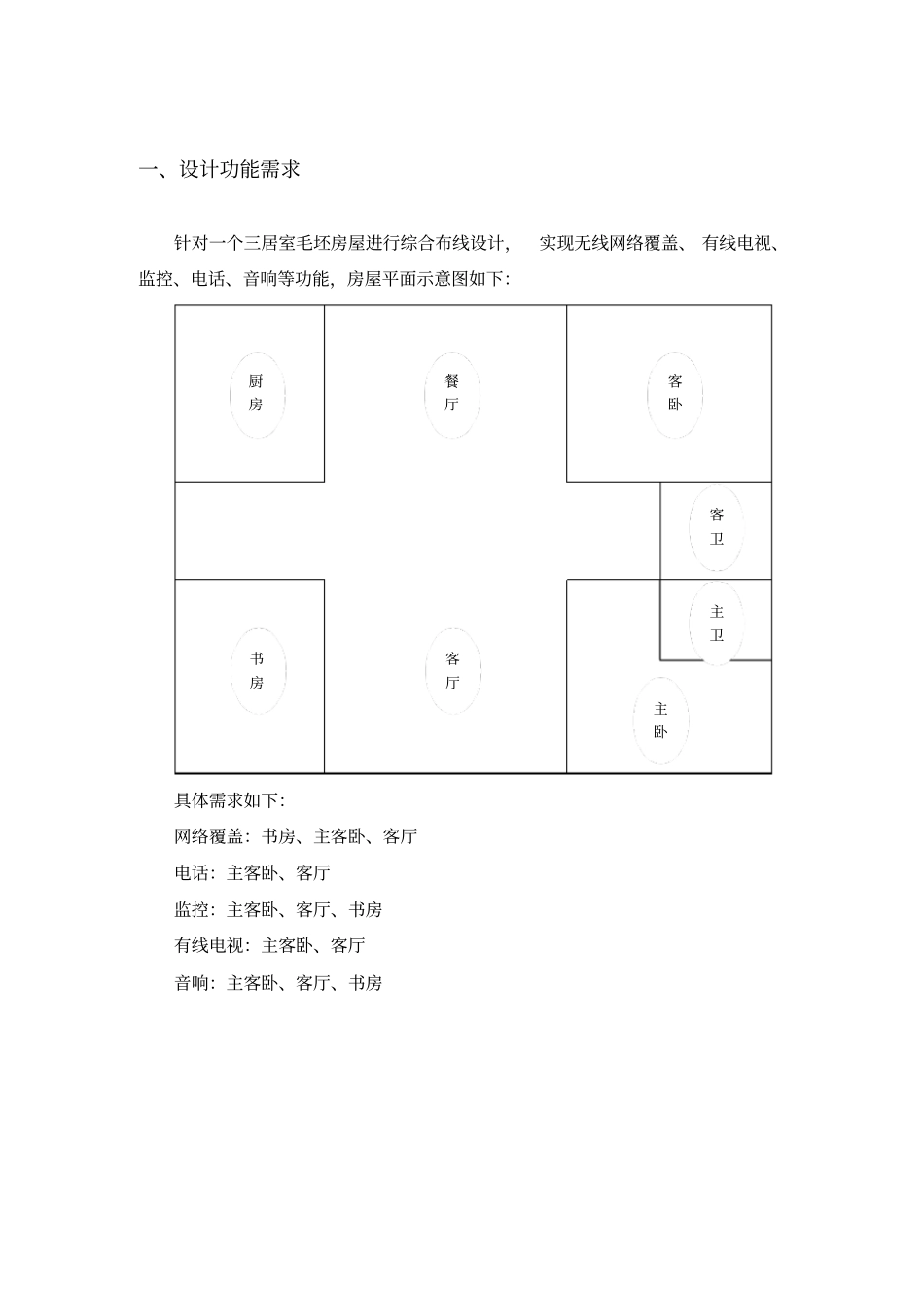

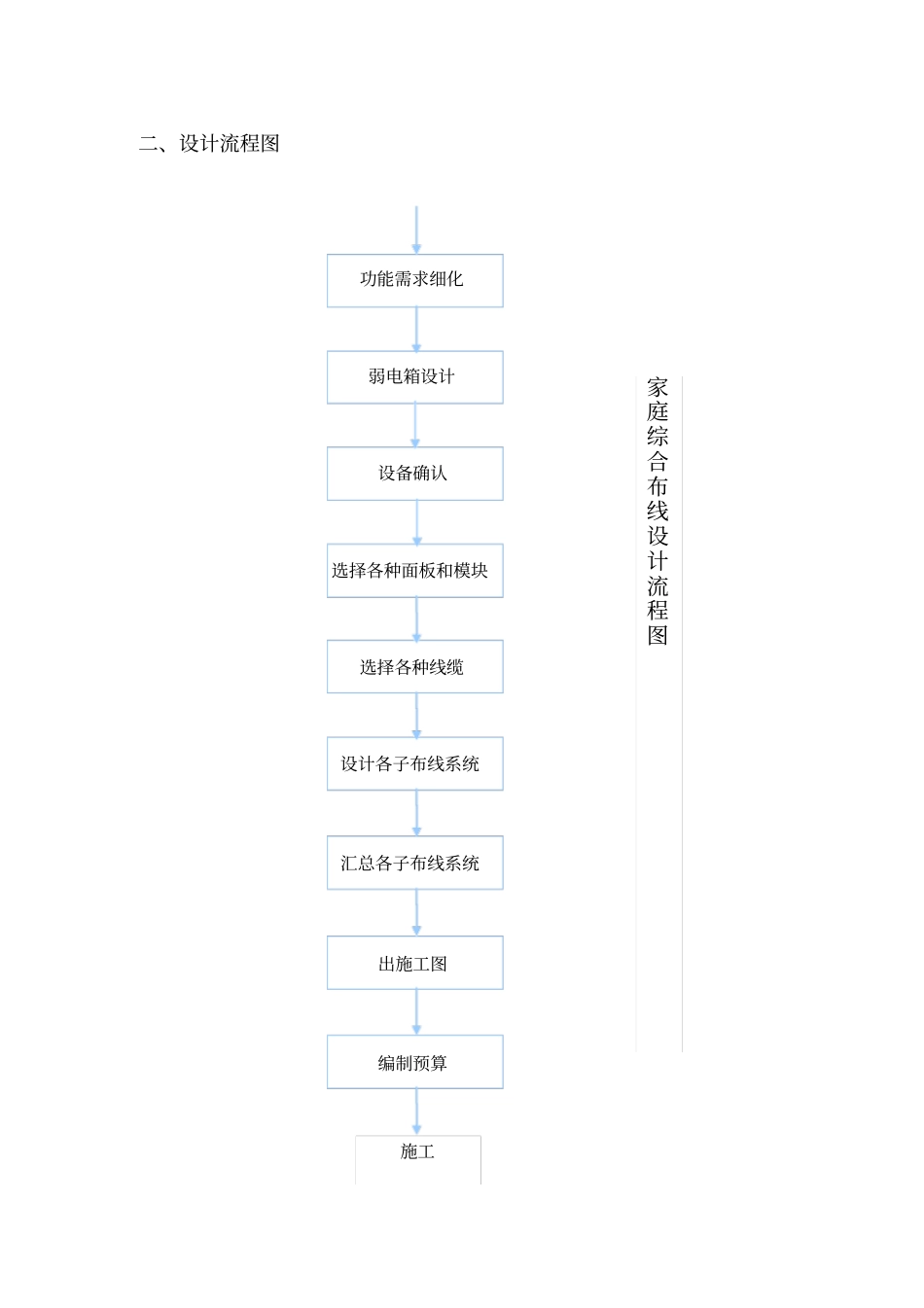

三居室家庭装修综合布线设计方案一、设计功能需求针对一个三居室毛坯房屋进行综合布线设计,实现无线网络覆盖、有线电视、监控、电话、音响等功能,房屋平面示意图如下:具体需求如下:网络覆盖:书房、主客卧、客厅电话:主客卧、客厅监控:主客卧、客厅、书房有线电视:主客卧、客厅音响:主客卧、客厅、书房书房客厅厨房餐厅客卧客卫主卫主卧二、设计流程图功能需求细化弱电箱设计设备确认选择各种面板和模块选择各种线缆设计各子布线系统汇总各子布线系统出施工图编制预算施工家庭综合布线设计流程图三、设计方案1、功能需求细化(1)实现主客卧、书房、客厅固定网络接口预留以及室内无线网络信号覆盖,满足电脑以及手机等移动终端同时访问网络;(2)实现数字高清IP化的监控系统,包括前端摄像头、主机、存储等;(3);2、弱电箱设计(1)弱电箱需预留光纤、电话线、有线电视天线等接线条件;(2)为满足所需功能,弱电箱内需放置一台无线路由器、带POE功能的24口交换机;(3)预留至少两个强电插座;(4)将电脑进出线头用专用工具做好RJ45头,将有线电视进出线缆头做好F头,电话进出线缆头剥出线头RJ10头;(5)配备有线电视、电话分配模块。3、设备确认设备汇总表:名称型号数量说明无线路由器TP-LINK1台24口交换机H3C1台有线电视分配模块HMTV-1041块1分4电话分配模块HMAV-1061块1分4摄像头5个1080P4、各种面板和模块的选择根据需要,主要选择的是下述面板:86型R系列信息面板R86ZDTN8NR86Z2DTN8NR86ZD-TV-II5、各种线缆选择4.1数据线:由于多数线需在墙上开槽走线,一旦完工将很难改变。因此,在施工中使用五类线,其实五类线里面有8根芯,普通的电话线只需2根芯、电脑电缆需4根芯,这样还能预留升级空间。五类4对非屏蔽对绞线缆(UTPCAT5E)在综合布线系统中能远距离传输高比特率信号,既传输高速数据并保证良好的数据完整。其机械物理性能、电气性能、传输特性等满足ANSITIA/EIA-568A标准和YD/T838-1997标准对五类对绞电缆的要求。其中近端串扰和等效远端串扰性能符合传输延迟、延迟失真和平衡(LCL)性能要求,支持10/100Base-T、ATM、令牌环、语音、电话、图像等应用。4.2扬声器(音箱)电缆:用柔软的超细鼓线扬声器(音箱)电缆,用无氧铜(OFC)制造。透明PVC护套,有标识缆芯的标志,当连接到如RSAC-PDN的连接器上时,扁平8字形可提供良好的夹击区。4.3有线电视同轴电缆:选用符合BS2316标准的75Ω同轴电缆。6、各子系统设计每个子系统模块的具体设计如下:鸿雁电气T568BCAT581鸿雁电气鸿雁电气8T568BCAT5181T568BCAT5TV1)数据(电脑)模块根据整个房屋装簧的平面布置,在书房电脑桌的下方/旁边设置数据插座(与电脑的电源插座并排),一般用2孔信息插座,留一孔余量为今后发展用。因为目前所敷5类4对对绞线缆实际只用了2对线。同样在有可能上网的客厅、主卧设置数据出口,为了能够在将来使用智能化电器,还应在餐厅和厨房各设置一个数据出口。2)电话语音模块根据整个房屋装簧的平面布置,在须按电话的桌(几)的下方/旁边设置电话信息插座。在客厅卧室等安装高度与强点面板相同,约30cm,卫生间安装高度为120cm,厨房安装高度为150cm。3)有线电视模块根据住宅装簧的平面布置,在须放电视机的柜子上方安排有线电视插座。4)监控摄像头吊装在所需监控的房间的天花墙角边,预留网络信息点,通过弱电箱POE交换机供电以及网络连通。5)影音模块安装背景音响系统,可创造家庭良好的氛围。在走廊、过道、客厅、餐厅、厨房的墙顶处安放音箱。为了减少干扰,影音模块线路与强电及其他弱点系统分开敷设。7、子系统汇总这样,整个房屋综合布线系统模块如下图:该系统是各部件采用模块化设计和分层星形拓扑结构,各个功能模块和线路相对独立,单个家电设备或线路出现故障,不会影响其它家电的使用。我所设计的这套居室中信息点有31个,信息面板20个,各种规格线缆若干。具体分布如下表:房间警报探测AV出口电话出口数据出口报警控制音频出口合计客厅2121028餐厅1111015主卧1111004客卧1111004书房1012105主卫0010001客卫0010001走廊0000022合计64861530所需面板分布及数量:名...
