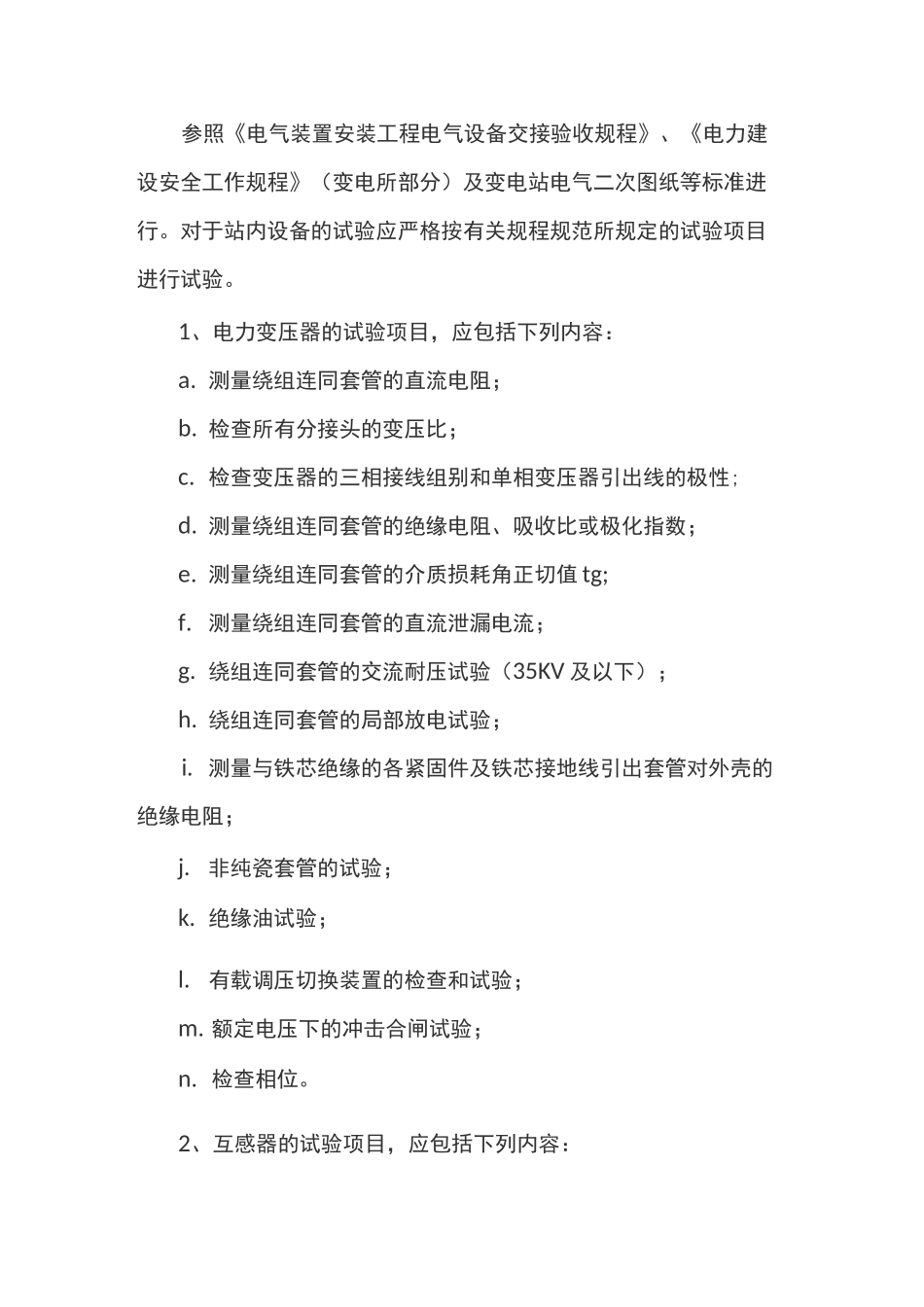

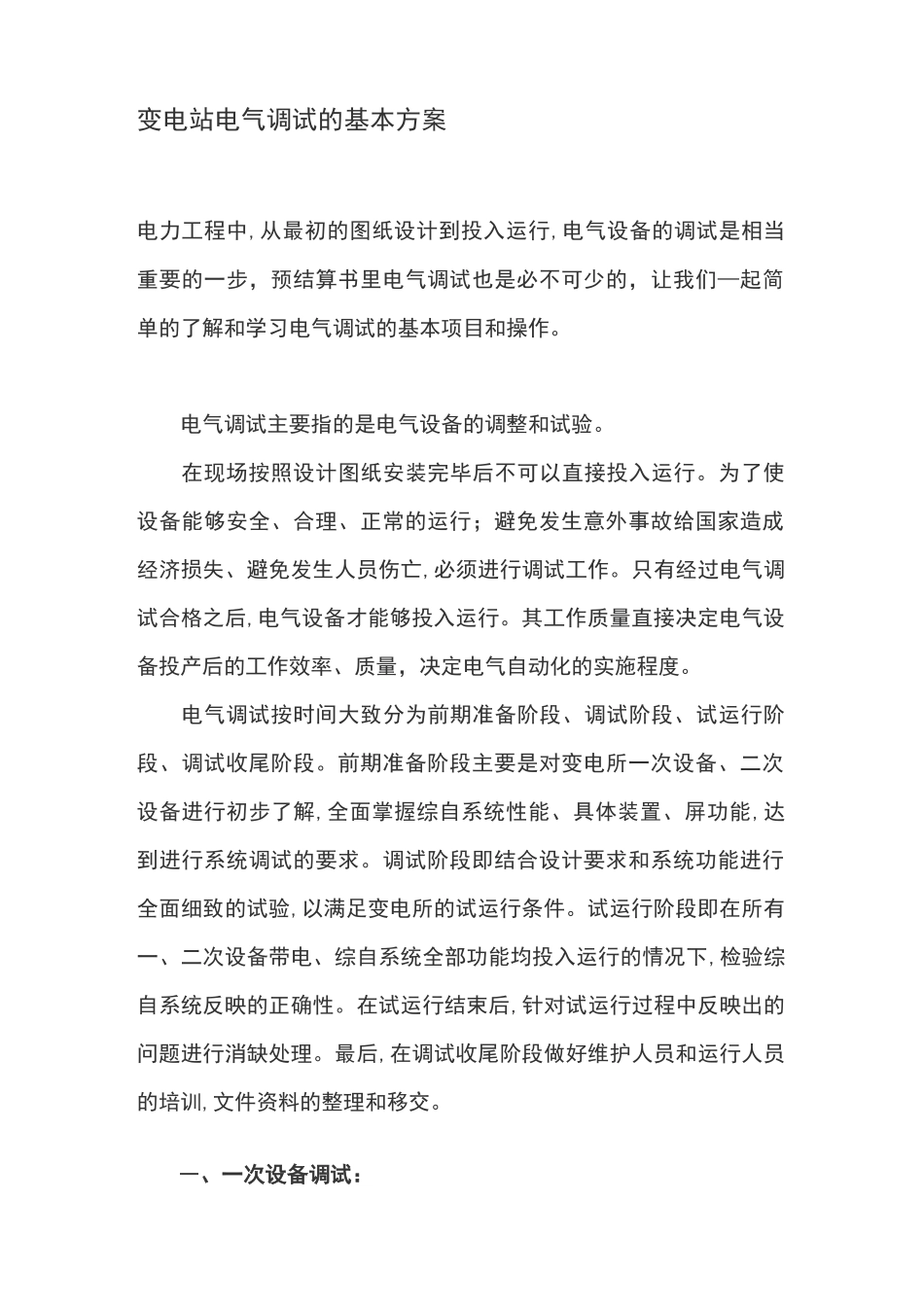

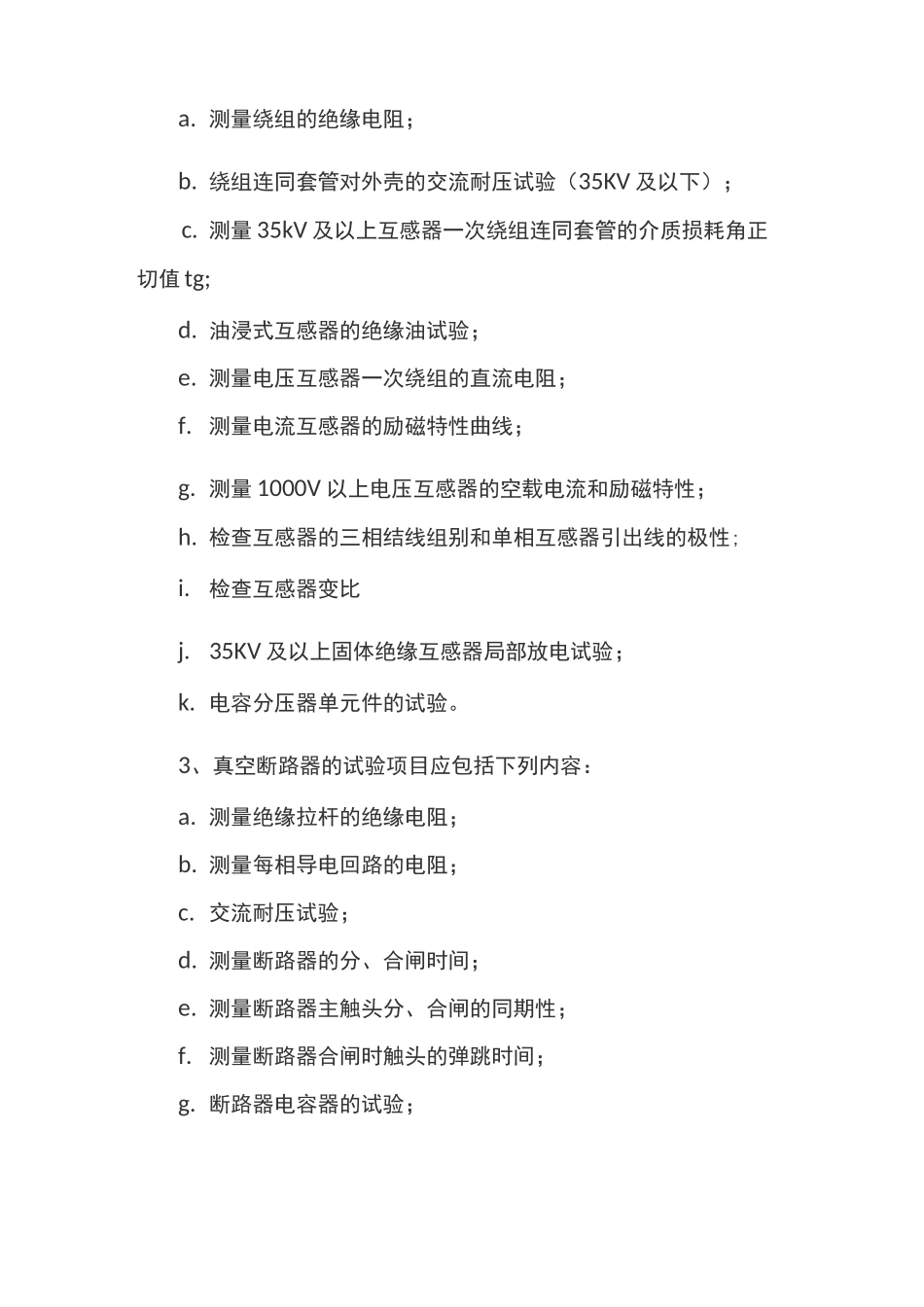

变电站电气调试的基本方案电力工程中,从最初的图纸设计到投入运行,电气设备的调试是相当重要的一步，预结算书里电气调试也是必不可少的，让我们—起简单的了解和学习电气调试的基本项目和操作。电气调试主要指的是电气设备的调整和试验。在现场按照设计图纸安装完毕后不可以直接投入运行。为了使设备能够安全、合理、正常的运行；避免发生意外事故给国家造成经济损失、避免发生人员伤亡,必须进行调试工作。只有经过电气调试合格之后,电气设备才能够投入运行。其工作质量直接决定电气设备投产后的工作效率、质量，决定电气自动化的实施程度。电气调试按时间大致分为前期准备阶段、调试阶段、试运行阶段、调试收尾阶段。前期准备阶段主要是对变电所一次设备、二次设备进行初步了解,全面掌握综自系统性能、具体装置、屏功能,达到进行系统调试的要求。调试阶段即结合设计要求和系统功能进行全面细致的试验,以满足变电所的试运行条件。试运行阶段即在所有一、二次设备带电、综自系统全部功能均投入运行的情况下,检验综自系统反映的正确性。在试运行结束后,针对试运行过程中反映出的问题进行消缺处理。最后,在调试收尾阶段做好维护人员和运行人员的培训,文件资料的整理和移交。―、一次设备调试：参照《电气装置安装工程电气设备交接验收规程》、《电力建设安全工作规程》（变电所部分）及变电站电气二次图纸等标准进行。对于站内设备的试验应严格按有关规程规范所规定的试验项目进行试验。1、电力变压器的试验项目，应包括下列内容：a.测量绕组连同套管的直流电阻；b.检查所有分接头的变压比；c.检查变压器的三相接线组别和单相变压器引出线的极性;d.测量绕组连同套管的绝缘电阻、吸收比或极化指数；e.测量绕组连同套管的介质损耗角正切值tg;f.测量绕组连同套管的直流泄漏电流；g.绕组连同套管的交流耐压试验（35KV及以下）；h.绕组连同套管的局部放电试验；i.测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻；j.非纯瓷套管的试验；k.绝缘油试验；l.有载调压切换装置的检查和试验；m.额定电压下的冲击合闸试验；n.检查相位。2、互感器的试验项目，应包括下列内容：a.测量绕组的绝缘电阻；b.绕组连同套管对外壳的交流耐压试验（35KV及以下）；c.测量35kV及以上互感器一次绕组连同套管的介质损耗角正切值tg;d.油浸式互感器的绝缘油试验；e.测量电压互感器一次绕组的直流电阻；f.测量电流互感器的励磁特性曲线；g.测量1000V以上电压互感器的空载电流和励磁特性；h.检查互感器的三相结线组别和单相互感器引出线的极性;i.检查互感器变比j.35KV及以上固体绝缘互感器局部放电试验；k.电容分压器单元件的试验。3、真空断路器的试验项目应包括下列内容：a.测量绝缘拉杆的绝缘电阻；b.测量每相导电回路的电阻；c.交流耐压试验；d.测量断路器的分、合闸时间；e.测量断路器主触头分、合闸的同期性；f.测量断路器合闸时触头的弹跳时间；g.断路器电容器的试验；h.测量分、合闸线圈及合闸接触器线圈的绝缘电阻和直流电阻；i.断路器操动机构的试验。4、六氟化硫（SF6）断路器试验项目，应包括下列内容：a.测量绝缘拉杆的绝缘电阻；b.测量每相导电回路的电阻；c.耐压试验（罐式或定开距及35KV以下断路器）；d.断路器电容器的试验；f.测量断路器的分、合闸时间；g.测量断路器的分、合闸速度；h.测量断路器主、辅触头分、合闸的同期性及配合时间；i.测量断路器分、合闸线圈绝缘电阻及直流电阻；j.断路器操动机构的试验；k.套管式电流互感器的试验；l.测量断路器内SF6气体的微量水含量；m.密封性试验；n.气体密度继电器、压力表和压力动作阀的校验。5、避雷器的试验项目，应包括下列内容：a.测量绝缘电阻；b.测量电导或泄漏电流，并检查组合元件的非线性系数；c.测量磁吹避雷器的交流电导电流；d.测量金属氧化物避雷器的持续电流；e.测量金属氧化物避雷器的工频参考电压或直流参考电压;f.测量FS型阀式避雷器的工频放电电压；g.检查放电记数器动作情况及避雷器基座绝缘。6、主回路电阻测量制造厂应提供每个元件（或每个单元）的回路电阻值。测试值应符合产品技术条件的规定，并不得超过出厂实...
