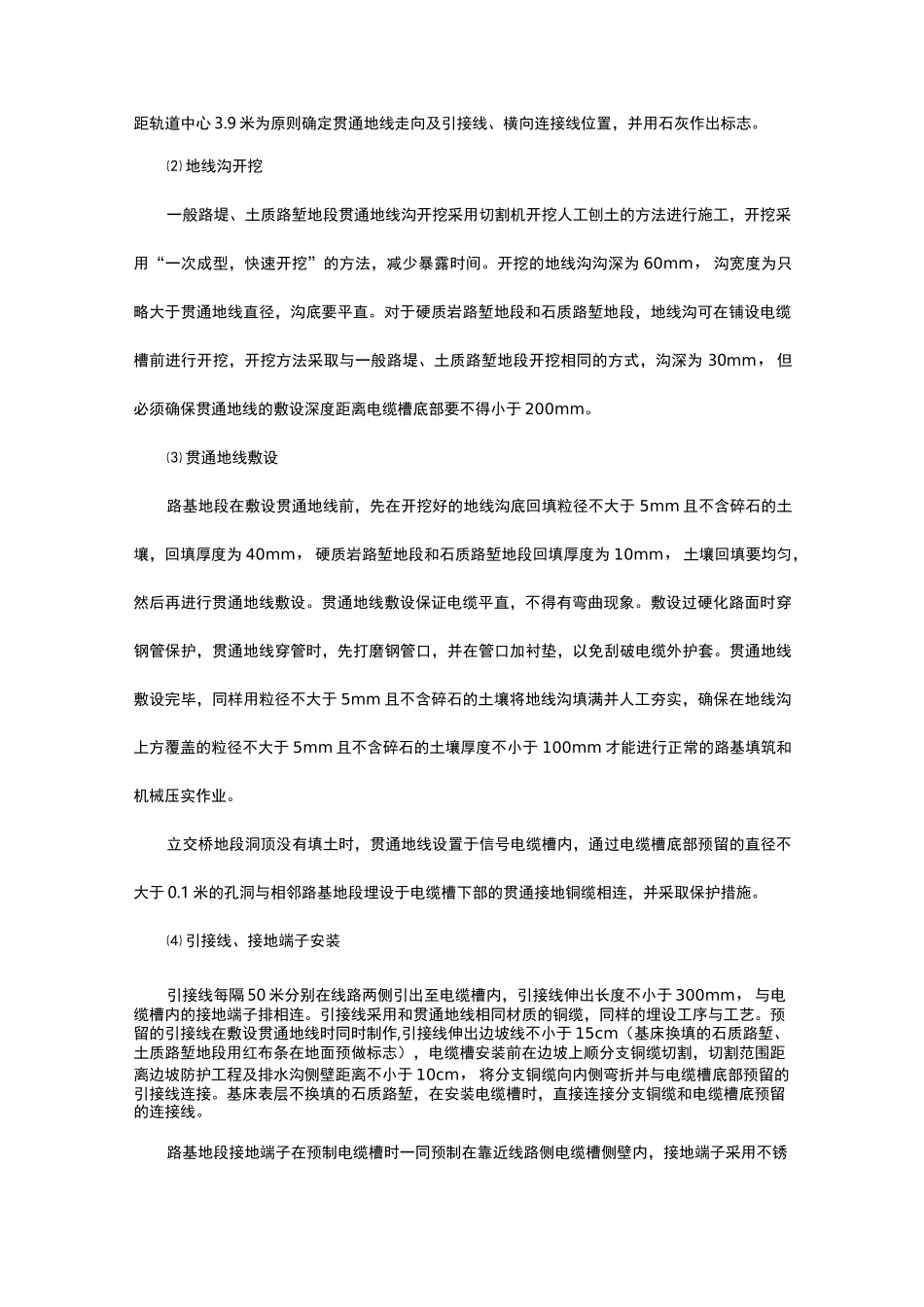

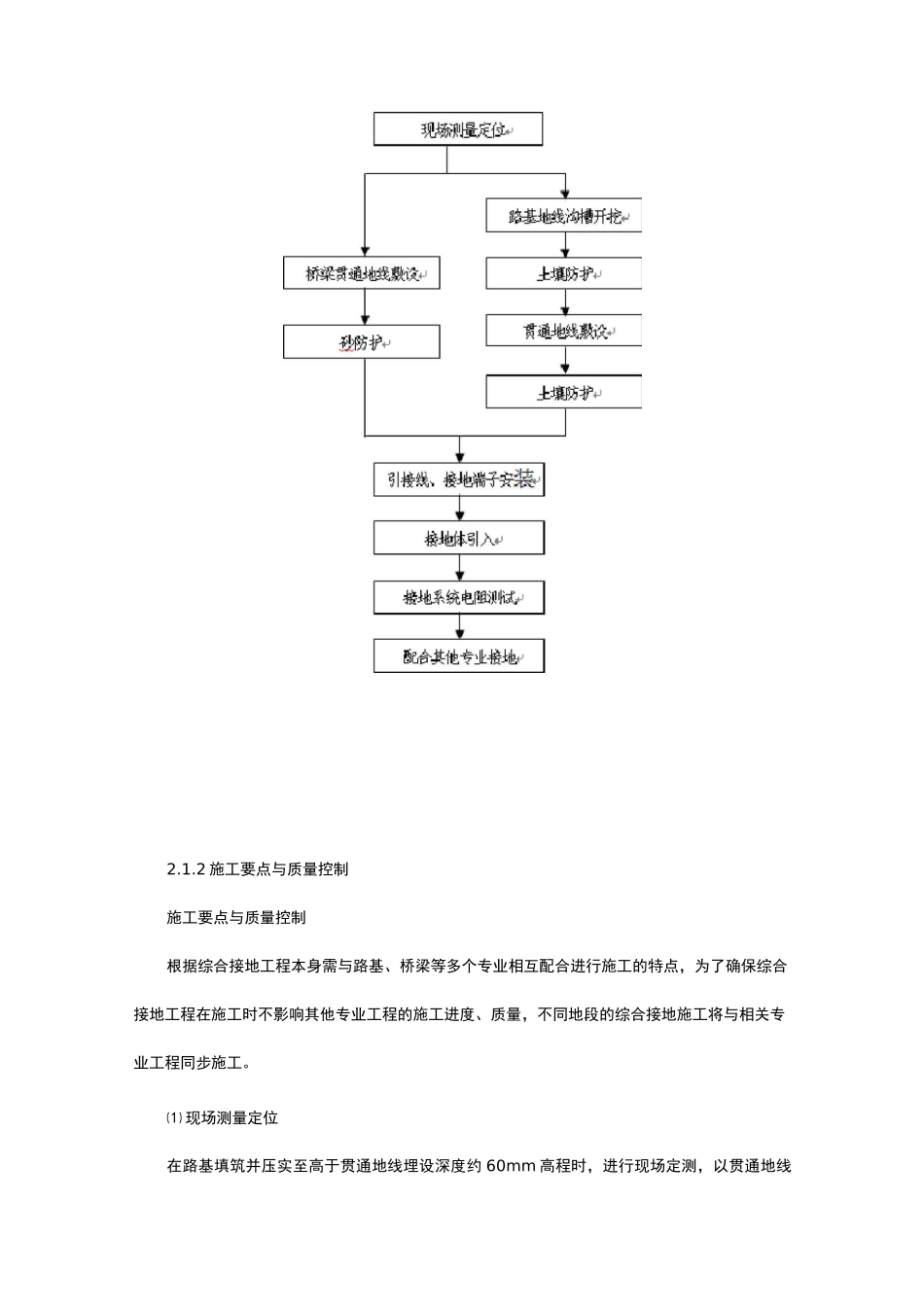

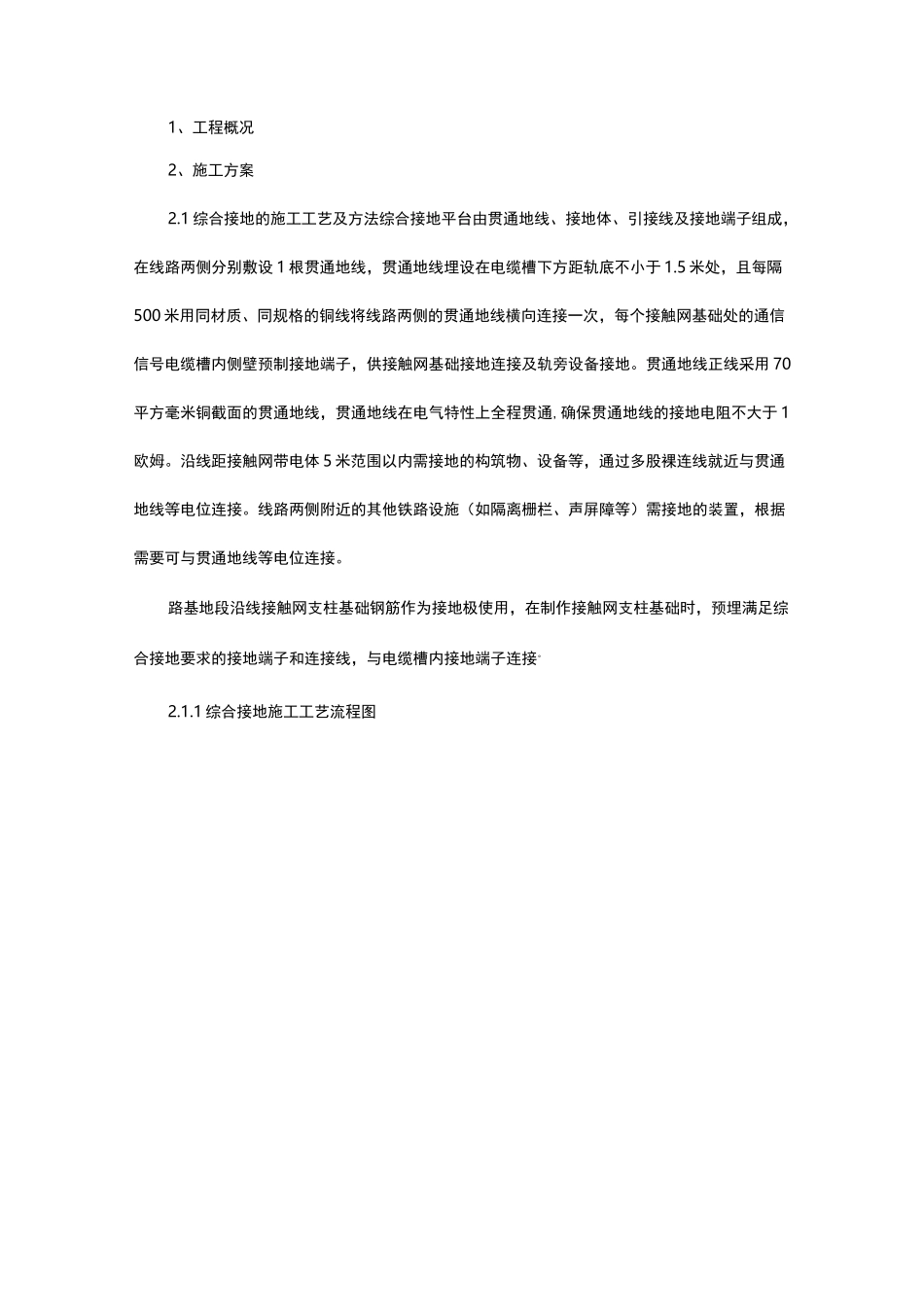

1、工程概况2、施工方案2.1综合接地的施工工艺及方法综合接地平台由贯通地线、接地体、引接线及接地端子组成，在线路两侧分别敷设1根贯通地线，贯通地线埋设在电缆槽下方距轨底不小于1.5米处，且每隔500米用同材质、同规格的铜线将线路两侧的贯通地线横向连接一次，每个接触网基础处的通信信号电缆槽内侧壁预制接地端子，供接触网基础接地连接及轨旁设备接地。贯通地线正线采用70平方毫米铜截面的贯通地线，贯通地线在电气特性上全程贯通,确保贯通地线的接地电阻不大于1欧姆。沿线距接触网带电体5米范围以内需接地的构筑物、设备等，通过多股裸连线就近与贯通地线等电位连接。线路两侧附近的其他铁路设施（如隔离栅栏、声屏障等）需接地的装置，根据需要可与贯通地线等电位连接。路基地段沿线接触网支柱基础钢筋作为接地极使用，在制作接触网支柱基础时，预埋满足综合接地要求的接地端子和连接线，与电缆槽内接地端子连接。2.1.1综合接地施工工艺流程图2.1.2施工要点与质量控制施工要点与质量控制根据综合接地工程本身需与路基、桥梁等多个专业相互配合进行施工的特点，为了确保综合接地工程在施工时不影响其他专业工程的施工进度、质量，不同地段的综合接地施工将与相关专业工程同步施工。⑴现场测量定位在路基填筑并压实至高于贯通地线埋设深度约60mm高程时，进行现场定测，以贯通地线距轨道中心3.9米为原则确定贯通地线走向及引接线、横向连接线位置，并用石灰作出标志。⑵地线沟开挖一般路堤、土质路堑地段贯通地线沟开挖采用切割机开挖人工刨土的方法进行施工，开挖采用“一次成型，快速开挖”的方法，减少暴露时间。开挖的地线沟沟深为60mm，沟宽度为只略大于贯通地线直径，沟底要平直。对于硬质岩路堑地段和石质路堑地段，地线沟可在铺设电缆槽前进行开挖，开挖方法采取与一般路堤、土质路堑地段开挖相同的方式，沟深为30mm，但必须确保贯通地线的敷设深度距离电缆槽底部要不得小于200mm。⑶贯通地线敷设路基地段在敷设贯通地线前，先在开挖好的地线沟底回填粒径不大于5mm且不含碎石的土壤，回填厚度为40mm，硬质岩路堑地段和石质路堑地段回填厚度为10mm，土壤回填要均匀，然后再进行贯通地线敷设。贯通地线敷设保证电缆平直，不得有弯曲现象。敷设过硬化路面时穿钢管保护，贯通地线穿管时，先打磨钢管口，并在管口加衬垫，以免刮破电缆外护套。贯通地线敷设完毕，同样用粒径不大于5mm且不含碎石的土壤将地线沟填满并人工夯实，确保在地线沟上方覆盖的粒径不大于5mm且不含碎石的土壤厚度不小于100mm才能进行正常的路基填筑和机械压实作业。立交桥地段洞顶没有填土时，贯通地线设置于信号电缆槽内，通过电缆槽底部预留的直径不大于0.1米的孔洞与相邻路基地段埋设于电缆槽下部的贯通接地铜缆相连，并采取保护措施。⑷引接线、接地端子安装引接线每隔50米分别在线路两侧引出至电缆槽内，引接线伸出长度不小于300mm，与电缆槽内的接地端子排相连。引接线采用和贯通地线相同材质的铜缆，同样的埋设工序与工艺。预留的引接线在敷设贯通地线时同时制作,引接线伸出边坡线不小于15cm（基床换填的石质路堑、土质路堑地段用红布条在地面预做标志），电缆槽安装前在边坡上顺分支铜缆切割，切割范围距离边坡防护工程及排水沟侧壁距离不小于10cm，将分支铜缆向内侧弯折并与电缆槽底部预留的引接线连接。基床表层不换填的石质路堑，在安装电缆槽时，直接连接分支铜缆和电缆槽底预留的连接线。路基地段接地端子在预制电缆槽时一同预制在靠近线路侧电缆槽侧壁内，接地端子采用不锈钢材质，外露面直径48mm,厚度为5mm,后接长度为45mm，直径为38mm的套管，套管与接地钢筋压接。需预埋接地母排的电缆槽应在预制时，在电缆槽靠线路一侧的竖墙上预埋，对应接地母排的电缆槽盖板线路侧预留引接线接入母排缺口，沿线路方向宽5cm，垂直电缆槽方向长为10cm。⑸接续施工工艺贯通地线接续、贯通地线与分支铜缆引接线的连接以及分支铜缆引接线续接采用"C”型波纹夹压接，压接处采取防腐措施。热镀锌扁钢接续、热镀锌扁钢与栏杆、热镀锌扁钢与钢管之间采取焊接方式，与接地端子连接的热镀锌扁钢的端部设一个...
