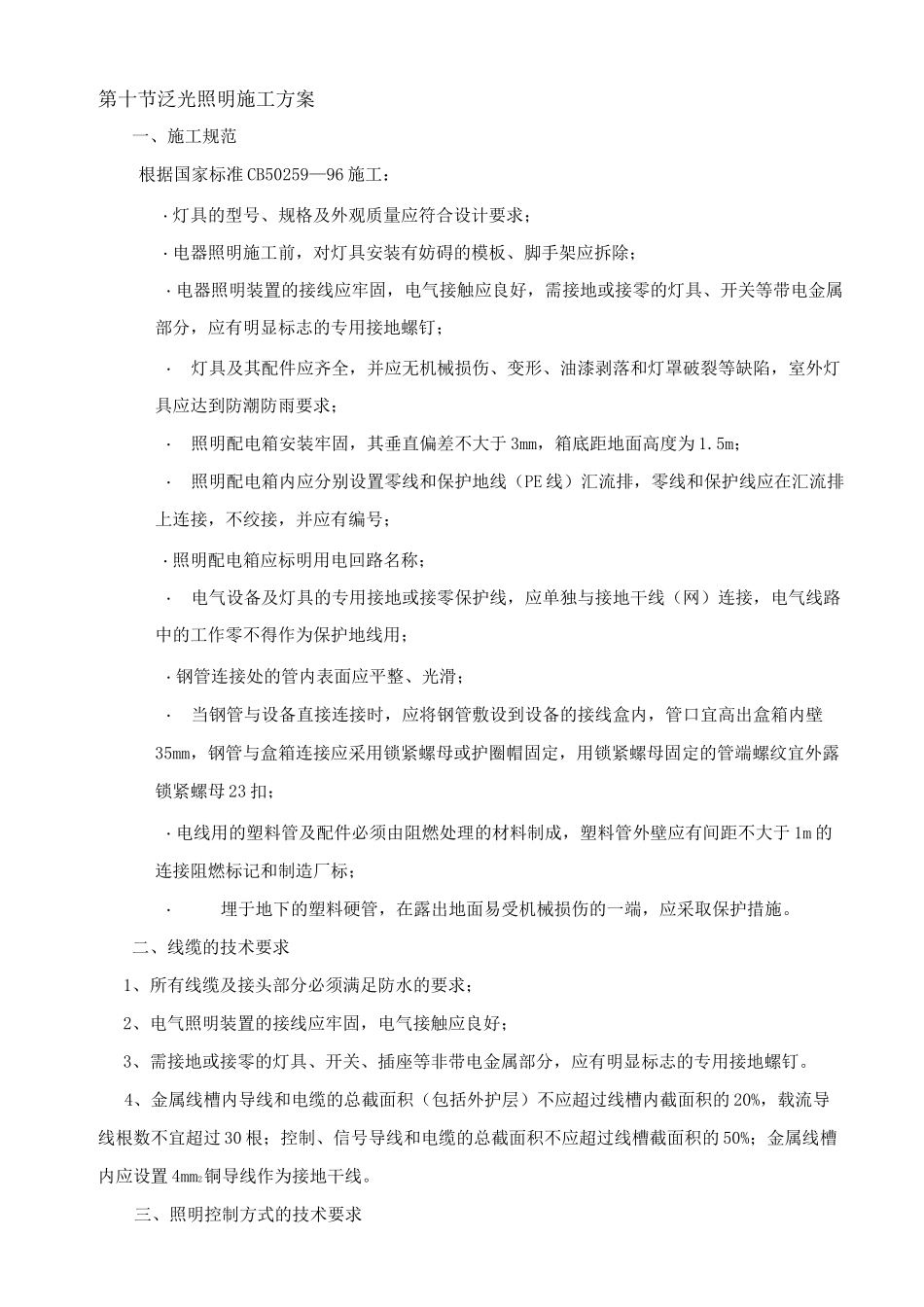

第十节泛光照明施工方案一、施工规范根据国家标准CB50259—96施工：・灯具的型号、规格及外观质量应符合设计要求；・电器照明施工前，对灯具安装有妨碍的模板、脚手架应拆除；・电器照明装置的接线应牢固，电气接触应良好，需接地或接零的灯具、开关等带电金属部分，应有明显标志的专用接地螺钉；・灯具及其配件应齐全，并应无机械损伤、变形、油漆剥落和灯罩破裂等缺陷，室外灯具应达到防潮防雨要求；・照明配电箱安装牢固，其垂直偏差不大于3mm，箱底距地面高度为1.5m；・照明配电箱内应分别设置零线和保护地线（PE线）汇流排，零线和保护线应在汇流排上连接，不绞接，并应有编号；・照明配电箱应标明用电回路名称；・电气设备及灯具的专用接地或接零保护线，应单独与接地干线（网）连接，电气线路中的工作零不得作为保护地线用；・钢管连接处的管内表面应平整、光滑；・当钢管与设备直接连接时，应将钢管敷设到设备的接线盒内，管口宜高出盒箱内壁35mm，钢管与盒箱连接应采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母23扣；・电线用的塑料管及配件必须由阻燃处理的材料制成，塑料管外壁应有间距不大于1m的连接阻燃标记和制造厂标；・埋于地下的塑料硬管，在露出地面易受机械损伤的一端，应采取保护措施。二、线缆的技术要求1、所有线缆及接头部分必须满足防水的要求；2、电气照明装置的接线应牢固，电气接触应良好；3、需接地或接零的灯具、开关、插座等非带电金属部分，应有明显标志的专用接地螺钉。4、金属线槽内导线和电缆的总截面积（包括外护层）不应超过线槽内截面积的20%，载流导线根数不宜超过30根；控制、信号导线和电缆的总截面积不应超过线槽截面积的50%；金属线槽内应设置4mm2铜导线作为接地干线。三、照明控制方式的技术要求1、智能照明控制系统>通过远程计算机控制，在一定的时间里将需要的区域通过智能开关的方式将灯具按照预定方案开闭，既有不同的层次感，同时达到节约能源和降低运行费用的目的。>在进行场景切换或全开、全关操作时，可通过依次按顺序开启照明灯具，以防止大电流冲击对电网及灯具所产生的危害，同时系统的自动延时保护启动方式，延长了灯具使用寿命。>通过中央控制的方式实现管理区域的照明自动控制和时钟控制。>在总控室中设置一个控制面板，用于对整个泛光照明控制系统进行方便的照明场景操作和临时手动控制。在计算机关闭的情况下各按钮可以方便的实现对其场景的控制。设定不同的场景模式，按平时、一般节日、重大节日等场景进行设置。2、专业LED控制DMX512系统>采用国际标准DMX512协议的照明控制方式，具有良好的抗干扰性、扩展性和兼容性,可通过RS485通讯形式和协议进行通讯与智能照明控制系统进行连接；>可预设置平时、节假日、重大节日等若干场景，并配合不同节日气氛设置丰富的图案变化，且纵然断电亦能独立存贮保持场景值；>操作简单、维护方便、可自动或人工控制及监控；>系统采用PC机运行对用户友好直观的界面监控软件，系统可根据需求任意改变其变化的方式和效果，系统操作控制软件使用的平台为windows98/2000/xp；>系统能够用日志文件记录用户的操作，万一用户误操作，系统可以恢复到前一个预置状态。3、照明开关按照明装置的用途或使用性质等分区域、分组并集中于配电箱内控制。4、照明控制均安装在一体化组合配电箱内，智能模块电源从对应配电箱取电，并预留一个总接口与系统连接。四、接地和接零1、为了防止电击而引起人身的伤亡，照明设备和线路应采取保护接零（或接地）的措施；本工程采用TN-S接地系统，接地电阻要求不大于1Q。2、所有大于安全超低压50V的设备供电用的金属线槽、镀锌钢管、灯具外壳的可导电部分均需与PE线可靠连接。3、各个照明设备接零（或接地）时，必须采用单独导线与中性线相连接，而不允许串联连接，避免其中某一处接触不良而使后面的设备不起保护作用。4、使用有保护接零要求的中性线接地系统中，要求零线回路不应中断，故在用作接零的中性线上不能装设开关或熔断器，但允许装设能同时将相线和中性线断开的开关。5、建筑屋顶配电箱必须加设SPD浪涌保护装置。五、照明电器的布置...
