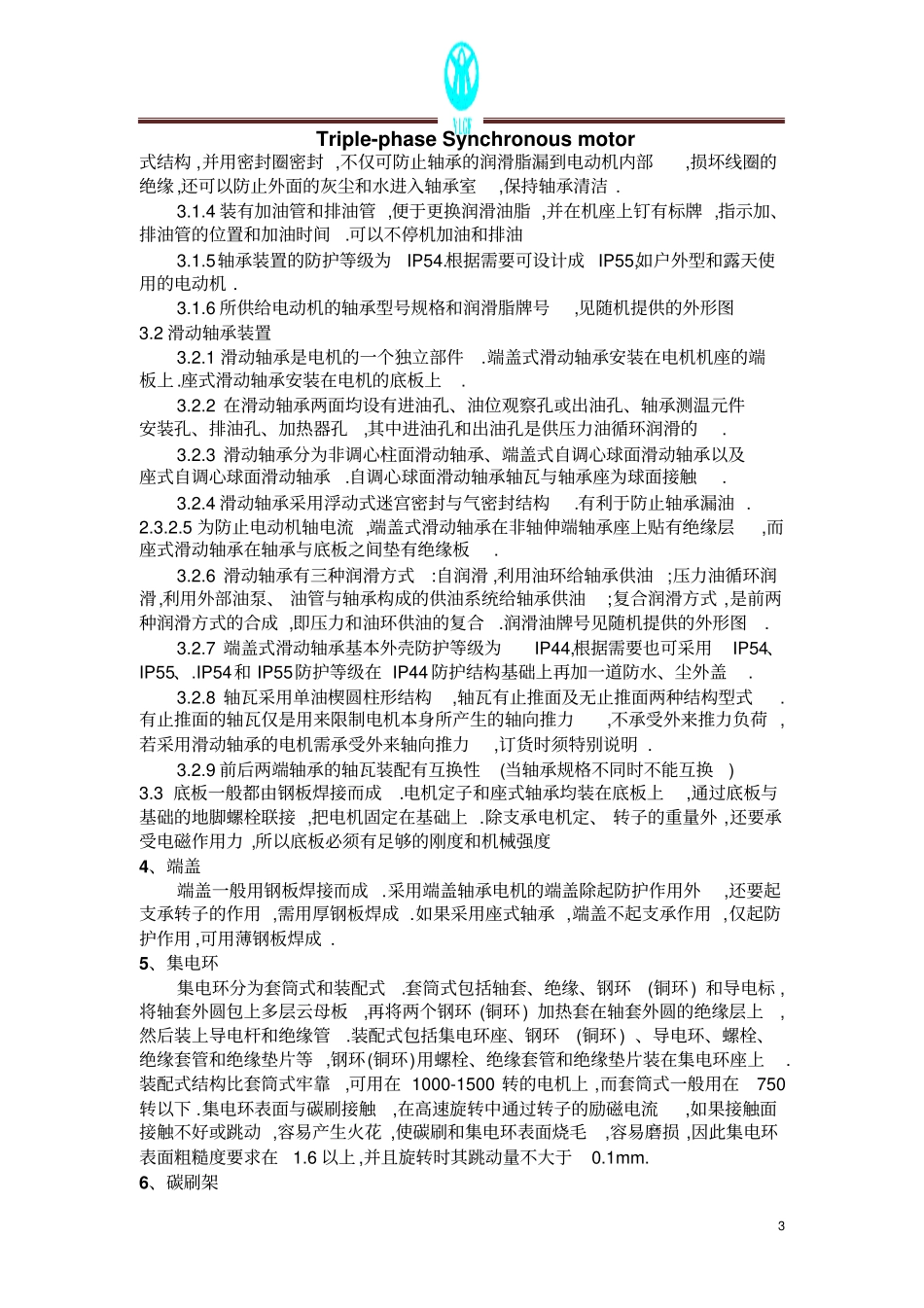

Triple-phaseSynchronousmotor1三相同步电动机同步电机是一种转子转速与定子旋转磁场的转速相同的交流电动机。其转子转速n与磁极对数p、电源频率f之间满足n=60f/p。转速n决定于电源频率f，故电源频率一定时，转速不变，且与负载无关。具有运行稳定性高和过载能力大等特点。常用于多机同步传动系统、精密调速稳速系统和大型设备等。一、同步电机的基本结构同步电机的结构型式多样，转子结构有隐极式和凸极式，四极以上的同步电机转子多用凸极式。安装方式有卧式、悬挂式、半悬挂式和立式等。同步电机一般都由定子、转子、轴承、底板、端盖以及集电环、刷架构成，防护等级为IP44以上的电机还包括冷却器。下面对上述各部件作简要说明：1、定子定子由机座、定子铁心和定子线圈及支撑定子线圈端部的端箍和支撑件等构成。1.1机座机座有圆形机座和方形机座(箱式结构)，均由钢板焊接而成。大型卧式安装的圆形机座的电机，机座中心可下沉，机座下部有时下沉到安装平面以下的地坑里，因而电机的中心高不受外圆尺寸限制。方形机座一般用在防护等级要求较高的电机，多采用空-空冷却或空-水冷却，冷却器一般置于机座的上方，电机铁心外径受中心高限制，机座下部一般不低于安装平面。1.2定子铁心定子铁心由机座和压装在机座内的硅钢板组成。铁心压装分为内压装和外压装：内压装即以机座内圆定位，等硅钢片压入机座再用拉紧螺杆和压圈拉紧固定在机座上；外压装即先制作铁心骨架,硅钢片压装在骨架中，嵌线后经真空压力浸漆处理再套入机座内。1.3定子线圈定子线圈由具有相应绝缘和电压等级的电磁线绕制而成，经过匝间和对地耐电压试验合格的线圈才能嵌入定子铁心槽内。线圈直线部分用槽楔压紧，端部用涤纶套管装线圈、端箍和支撑件牢牢的绑扎在一起，经过浸漆处理后，整个定子Triple-phaseSynchronousmotor2成为一个牢固整体。定子线圈可以有B级和F级绝缘，特殊情况也有H级绝缘，10KV以上都采用F级。定子线圈是电机关键的部件，容易因弄脏、受潮、绝缘损坏而使电机烧坏，使用维护时要非常注意保护。定子引出线一般有6个出线头，并用U1、V1、W1和U2、V2、W2作标记，如果连成“Y”接，即将U2、V2、W2连在一起；如果连成“△”接，即U2-V1、V2-W1、W2-U1出三个接线头，高压电机一般都用Y接线。2转子同步电机的转子可分为隐极式和凸级式，一般都由磁极、磁轭、转轴和集电环组成。2.1磁极分为隐极式和凸极式。隐极式磁极是在转子圆周不均匀地开槽，转子线圈做成同心式线圈，嵌放在槽内，用金属槽楔固定线圈,两端用护环箍紧，该结构机械强度高，线圈散热好，多用在1500转以上的电机。1500转及以下的绝大多数电机用凸级式磁极.2.2凸极式磁极由磁极铁心、磁极线圈、磁极螺杆构成，励磁引出线标记为F1和F2。2.2.1磁极铁心是用端板、拉杆、铆杆将磁极冲片铆压成整体,在极靴装入阻尼条(起动绕组),两端焊上阻尼环,并在铁心两端槽口处打洋冲孔,将阻尼条挤紧防止轴向窜动,也可在阻尼条伸出铁心两端套上铜管来固定2.2.3磁轭、转轴磁轭大多数采用铸钢,也有采用钢板焊接,直径较小,磁轭直接与轴连接在一起.转轴材料一般采用45钢和35钢,特殊情况采用合金钢2.2.4转子装配:先将磁轭热套在转轴上,在磁极铁心极身处裹包好绝缘,垫好绝缘垫片,套入磁极线圈,装上磁极螺栓,即可安装在磁轭上.装配时注意,绝缘垫片不能多垫,也不能少垫,多垫了影响气隙,少垫了有可能磁极线圈压不紧.在磁极螺栓拧紧的情况下,一般控制磁极铁心与磁轭之间的间隙在0.15mm以内,同时要注意两极靴之间的距离要均匀,各磁极铁心的端部轴向位置要平齐.装上勺形风扇.整体浸漆,以提高机械强度、防潮和散热性能转子是电机的心脏,是由许多零部件装配而成,在电磁力和离心力共同作用下高速旋转,各零部件和紧固件容易松动,造成机械事故,因此,装配时所有紧固件必须拧紧,并有防松措施,请装配和维护工作者要注意经常检查,发现问题要及时处理.3、轴承装置3.1滚动轴承装置3.1.1为提高轴伸端轴承的承载能力和使用寿命,滚动轴承装置一般为三轴承结构:在轴伸端用一个滚柱轴承和一个球轴承并列,由滚轴承承受径向负荷,而球轴承仅承受轴向负荷(故球轴承外圈与端盖内圆径向通常留...
