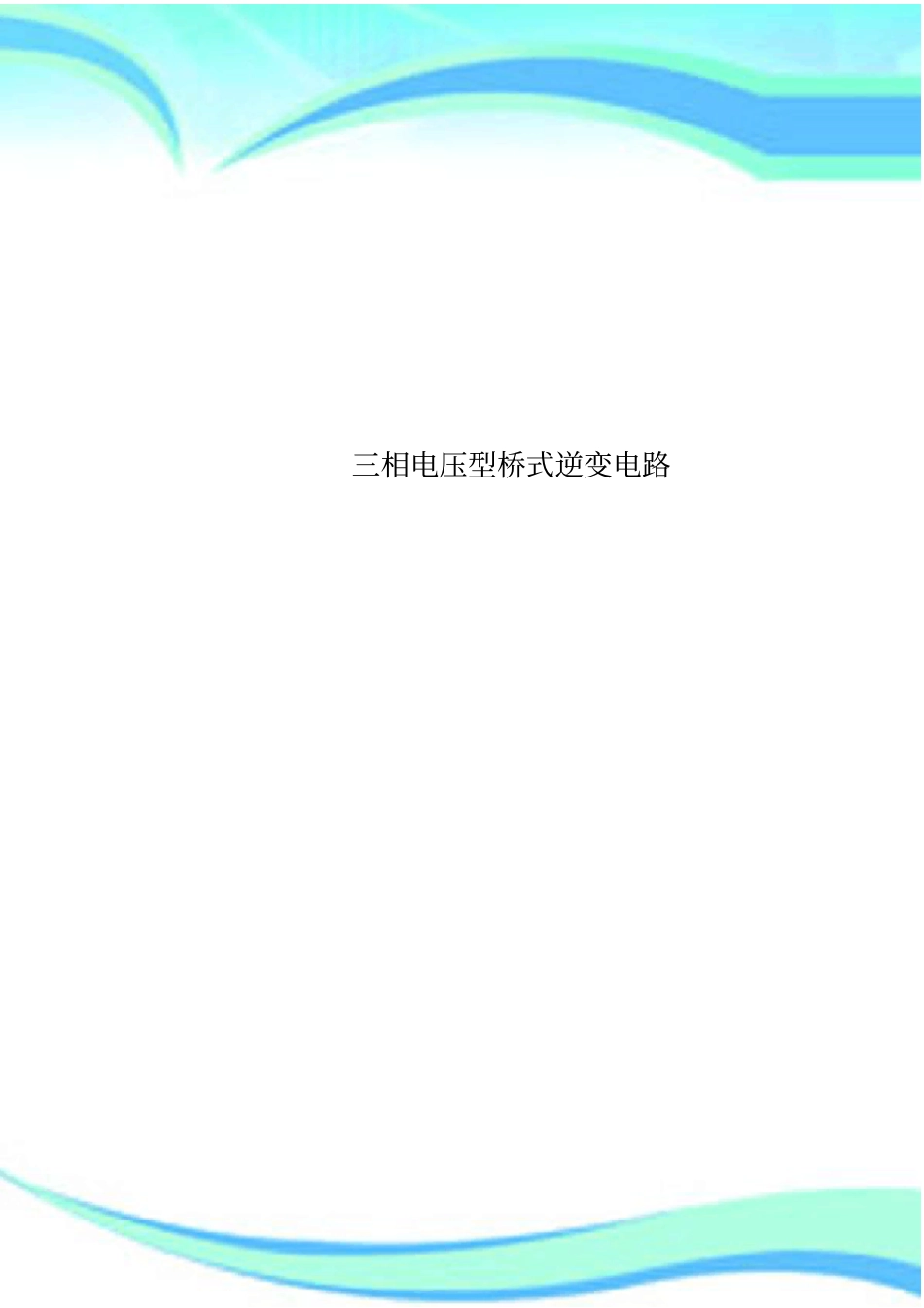

三相电压型桥式逆变电路_第1页
1/8
三相电压型桥式逆变电路_第2页
2/8
三相电压型桥式逆变电路_第3页
3/8

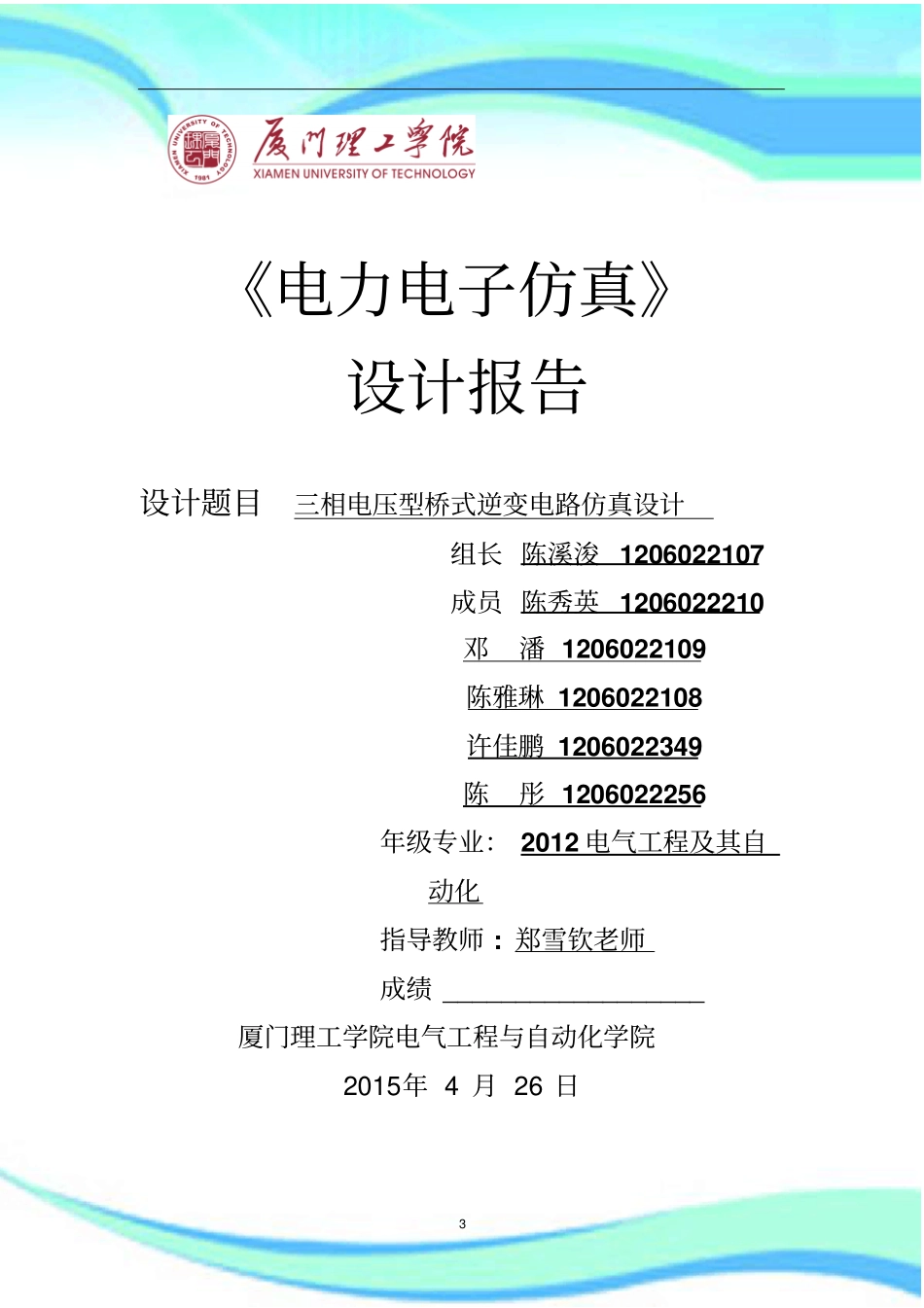

三相电压型桥式逆变电路2————————————————————————————————作者:————————————————————————————————日期:3《电力电子仿真》设计报告设计题目三相电压型桥式逆变电路仿真设计组长陈溪浚1206022107成员陈秀英1206022210邓潘1206022109陈雅琳1206022108许佳鹏1206022349陈彤1206022256年级专业:2012电气工程及其自动化指导教师:郑雪钦老师成绩__________________厦门理工学院电气工程与自动化学院2015年4月26日4一、三相电压型逆变仿真电路图1.工作原理三相电压型桥式逆变电路的基本工作方式也是180度导电方式,及每个桥壁的导电角度为180度,同一相上下两个桥臂交替导电,各相倒是导电的角度一次相差120度,这样,在任一瞬间,将有三个桥臂同时导通。2.仿真电路原理图3.仿真电路图564.模型仿真参数设置7桥壁1、3、5的电流相加即可得到直流测电流Id的波形,id每60度脉动一次,这里只列出IGBT1和2的触发脉冲设置,IGBT的脉冲比IGBT1延迟六分之一周期,其余的依次类推。8为了方便计算及观察负载两端的波形及大小,由于出现三分之二、三分之一Ud,所以设置电源电压为直流75V,设置两个电压源串联的形式。5.波形及波形分析:以上而下分别显示iu、Uun、Uvn、Uwn、的波形。分析如下:负载为三相对称负载,Uun、Uvn、Uwn相加之和为0.根据负载阻抗角的不同,iu的波形和相位有所不同,iv、iw的波形与iu相比,分别相差120度。
